Les baïonnettes Ersatz dont l’appellation officielle est Aushilsseitengewehr ou Aushilfs-Seitengewehr 88/98 sont des baïonnettes de remplacement destinées à pallier le manque de baïonnettes utilisées par l’armée allemande. Selon la définition du Larousse, un ersatz est un produit de remplacement, employé à défaut du produit normalement employé ; un produit de substitution et de moindre valeur. Les collectionneurs le savent bien, s’il s’agit bien de produit de substitution aux baïonnettes réglementaires habituelles, la notion de moindre valeur à pour le moins changée et les baïonnettes ersatz constituent à elles seules un thème de collection extraordinaire et inépuisable. Contrairement à ce qui est communément admis, les baïonnettes ersatz n’ont pas commencé à être produite en fin de guerre lorsque les pénuries de matières premières se firent sentir. La production des baïonnettes ersatz commence approximativement vers fin 1914 bien qu’il ne soit pas possible de savoir précisément quand la production a réellement débuté et qu’elle en a été le volume. L’Allemagne savait que le conflit durerait et serait de ce fait économiquement difficile, de plus elle anticipait un blocus maritime des Anglais et des Français qui risquait de provoquer une pénurie de matières premières indispensables à l’industrie et à l’économie allemande. Les Allemands vont donc stocker des matières premières, en particulier les métaux, le cuir etc. L’objectif étant de pouvoir produire des baïonnettes en quantité, rapidement et pour un coût moindre, L’armement étant prioritaire, l’industrie privée sera rapidement associée à la production d’équipement militaire. La première étape consista à utiliser/transformer toutes les baïonnettes obsolètes, des baïonnettes étrangères de prise ou achetées chez des marchands. Ensuite vint la production de baïonnettes à la fabrication simplifiée. Profitant des techniques utilisées dans l’industrie privée, adaptées à la fabrication d’armement, les baïonnettes ersatz, à l’origine le plus souvent en acier, plus tard à poignée en laiton, sont fabriquées par moulage, emboutissage, agrafage et autres techniques inhabituelles pour l’industrie de l’armement de l’époque. Ces baïonnettes ont été fabriquées selon un cahier des charges assez simple, adapté à la spécificité de l’entreprise désignée, ce qui peut expliquer les variations rencontrées notamment sur les dimensions et formes des poignées des baïonnettes ersatz. Elles ont ensuite été contrôlées et approuvées et présente à ce titre un ou plusieurs poinçons en particulier sur le dos de la lame et sur la croisière, parfois au talon de la lame. Elles sont le plus souvent assez courtes (contrairement à la S98 en usage en début de guerre) avec des lames d’environ 31 cm, sauf pour les modèles avec lames de type 98/05 ainsi que pour les ersocs (er pour ersatz et soc pour socket bayonet c’est à dire baïonnette à douille) baïonnette ersatz avec remontage d’une lame d’une baïonnette à douille sur une poignée ersatz).On trouve donc de nombreux modèles avec de multiples petites variations de forme au niveau des poignées, on trouve des lames à pans creux sur chaque face, dont le façonnage est plus ou moins soigné mais permet d’alléger l’ensemble, des lames sans pans creux qui apparaissent plus tard pour supprimer l’étape d’usinage du pan creux et gagner du temps. La majorité des baïonnettes possède une croisière, qui peut être soit indépendante, soit incorporée à la poignée, qui présente soit un douille diamètre de douille pour s’adapter à différents fusils, soit un simple diamètre, ce qui est plus rare. Dans certains cas, les croisières furent même supprimées ce qui offre un nombre de variantes par modèles important (avec ou sans pan creux, avec ou sans croisière, variations de poignées…). .

Baïonnette Ersatz EB1 DEMAG

Cette combinaison baïonnette/couteau de tranchée, connue en Allemagne sous le nom de Demag-Dolch (Deutsche Maschinenfabrik AG.), a été fabriquée avec une lame à double tranchant de 150 mm et une poignée à la forme coudée typique fruit de l’association de 2 tôles d’acier fixées à la soie de la lame par deux rivets bombés tandis que deux autres fixent le bloc de pommeau interne. La croisière, uniquement conçu pour s’adapter au fusil Gewehr 98, présente un orifice de 6.4mm prévu pour recevoir l’extrémité de la tige de nettoyage de la carabine qui passe à travers le pommeau. La lame courte avec un tranchant plein et une pointe à double tranchant était typique de celles qui équipaient habituellement les couteaux de tranchée. Elle porte  au dos la lettre gothique sous couronne habituelle des ersatz et à la base le marquage du fabricant. Les poignées, avec leur forme inhabituelle, étaient généralement peintes en vert feldgrau sauf pour le bouton, et la croisière et le fourreau étaient peints en noir. Les fourreaux sont identiques et interchangeables avec ceux fournis avec la plupart des couteaux de tranchée. Une boucle de ceinture en cuir était attachée à l’arrière par une paire de rivets, et un troisième rivet fixait la sangle de la poignée avec sa fermeture à bouton-pression. Toutes ces baïonnettes étaient fabriquées par Deutsche Maschinenfabrik A-G de Duisburg, et quatre versions différentes des marques de l’entreprise ont été enregistrées.

Baïonnette Ersatz EB1 fabricant Demag (Deutsche Maschinenfabrik) D.R.M.G. (Deutches Reichs Gebrauchs Muster)

Baïonnette Ersatz EB1 fabricant Demag Duisburg GESETZLICH GESCHUTZT

ABC 45, Roy Williams 398 p 10, C. Mery T3 p21

DIMENSIONS :

Longueur totale : 260mm  Longueur de la lame : 150mm Largeur de la lame : 22mm Epaisseur de la lame : 4mm Fourreau : 160/238mm

ARME A FEU : Fusil Mauser modèle 1898

Baïonnette Ersatz EB2

Ce poignard-baïonnette, fabriqué essentiellement par l’entreprise Koeller (il existe des exemplaires issues de la firme aux 2 cigognes Robert Klass) présente une poignée en acier emboutie maintenue par plusieurs rivets. La lame sans pan creux a tranchant et contre-tranchant occupant quasiment la moitié de la lame, est en acier poli. Le talon reçoit le nom du fabricant. La croisière à forme carrée et angles arrondis présente un arrondi destiné au canon sur sa partie supérieure et un quillon de forme quasi cylindrique à son extrémité, recourbé vers la poignée. Cette dernière présente le plus souvent un poinçon de réception. La peinture peut être feldgrau ou noire.

Baïonnette Ersatz EB2 fabricant F. Koeller & Co

ABC 48, Roy Williams 402 p16, C. Mery T3 p28

DIMENSIONS :

Longueur totale : 265mm  Longueur de la lame : 146mm Largeur de la lame : 21mm Epaisseur de la lame : 4.8mm Fourreau : 260/282mm

ARME A FEU : Fusil Mauser modèle 1898

Baïonnette Ersatz à poignée lisse

Ces baïonnettes ersatz sont les plus courantes du fait d’une production importante. elles présentent de nombreuses variations compte tenu de leur fabrication réalisée par des entreprises de taille plus ou moins importante et une fabrication effectuée sans véritable plan de charge. A ce moment de la guerre, seul comptait le nombre de baïonnettes produites . La forme peut changer notamment au niveau de la prise en main et le galbe va de très prononcé (EB3) à très peu (EB6, EB9). il en va de même en ce qui concerne le bec de pommeau qui peut être plus ou moins arrondi. Pour les poignées en deux parties, l’assemblage de la lame est obtenu par un rivetage de la croisière auquel est parfois ajouté une brasure. La croisière peut également être constituée de 2 parties ou fabriquée en une seule pièce moulée. Cette dernière est fixée par des rivets qui traversent la soie de la lame et sont le plus souvent invisibles. La grande majorité des baïonnettes de cette famille présente un trou de nettoyage circulaire à proximité de la croisière, seul un modèle présente un trou de nettoyage rectangulaire sur le dos de la poignée. Enfin la lame est de dimension relativement stable et présente ou non des pans creux de chaque côté. Le fourreau est de type ersatz.

Baïonnette ersatz EB3

Cette baïonnette présente un galbe important au niveau de la prise en main, une croisière double et une lame à pan creux.

Baïonnette Ersatz EB3 marquage .09 et 2.E.JR.131.758 (2eme Ersatz bataillon, 131e Infanterie Regiment, arme 758)

ABC 606, Roy Williams 422 p40, C. Mery T3 p40

DIMENSIONS :

Longueur totale : 442mm  Longueur de la lame : 317mm Largeur de la lame : 26mm Epaisseur de la lame : 5mm Fourreau : 332mm

ARME A FEU : Fusil 1888, fusil Mauser modèle 1898

Baïonnette Ersatz EB4

Cette baïonnette présente un galbe moins marqué, une croisière double et une lame à pan creux.

Baïonnette Ersatz EB4 matricule L.M.K.2,104 (Leichte Munitions Kompanie, Reserve Feldartillerie Regiment Nr. 2, arme 104)

Roy Williams 423 p43, C. Mery T3 p40

La lame est ici sans pans creux.

Baïonnette Ersatz EB4 marquage F715

Baïonnette Allemande Ersatz EB4 Matricule 5.J.P.3.39 (Jäger-Regiment zu Pferde 5, Kompanie3, arme 39)

Roy Williams 423 p43, C. Mery T3 p40

Baïonnette Ersatz EB5

Baïonnette ersatz EB5

 ABC 640, Roy Williams 426 p45, C. Mery T3 p40

Baïonnette Ersatz EB6

Cette baïonnette ersatz possède une lame probablement d’origine belge et quasi similaire à celle de la baïonnette de garde civique modèle 1889. La croisière est ici d’une seule pièce.

Baïonnette Ersatz EB6

ABC 640, Roy Williams 428 p46, C. Mery T3 p40

Baïonnette Ersatz EB7

Il s’agit de la seule baïonnette de cette famille à posséder un orifice de nettoyage rectangulaire placé sur le dos de la poignée quasiment contre la croisière. La lame est ici à pan creux.

Baïonnette Allemande Ersatz EB7

Roy Williams 430 p 48 C. Mery T3 p 46

Baïonnette Ersatz EB8

Même particularité que la précédente mais avec une lame sans pans creux.

Baïonnette Allemande Ersatz EB8

Roy Williams 431 p 48 C. Mery T3 p 46

Baïonnette Allemande Ersatz EB8 variante

Roy Williams 433 p51 C. Mery T3 p40

Baïonnette Ersatz EB9

La croisière est ici monobloc, la lame à pans creux

Baïonnette Allemande Ersatz EB9

Roy Williams 433 p53 C. Mery T3 p40

Baïonnette Ersatz EB9 matricule 23.A.E.614 (Ersatz-Batterie des Feld-Artillerie-Regiment 23, arme 614)

Roy Williams 434 p53 C. Mery T3 p40

Baïonnette Ersatz EB10

Croisière monobloc, lame sans pans creux

Baïonnette Ersatz EB 10

Baïonnette Ersatz EB 10 marquage R.F.A.R. 24.5 (Reserve Feldartillerie 24, arme 5)

Roy Williams 435 p55, C. Mery T3 p41

Baïonnette Ersatz EB11

Croisière monobloc, lame sans pans creux

Baïonnette Ersatz EB11

 Roy Williams 436 p58, C. Mery T3 p40

Baïonnette Ersatz EB12

Croisière monobloc, lame avec pans creux

Baïonnette Ersatz EB12

Roy Williams 438 p58, C. Mery T3 p40

Croisière monobloc meulée, lame avec pans creux

Baïonnette Ersatz EB12 variante

Roy Williams 441 page 62

Baïonnette Ersatz EB13

Croisière monobloc, lame avec pans creux

Baïonnette Ersatz EB13

Roy Williams 442 page 62, C. Mery T3 p.49

Ersatz à poignée lisse à douille de croisière supprimée

De nombreuses baïonnettes ersatz présentent une douille de croisière supprimée. La raison en est encore mal déterminée. Il semblerait que cela soit en relation avec la fixation de ces baïonnettes sur le Kar.98 dont le tenon de fixation est situé près de la bouche du canon. Pour d’autres, ce serait la déformation de la douille, rendant difficile l’adaptation du fusil Gewehr 88 qui serait à l’origine de cette suppression. On retrouve donc les baïonnettes précédentes avec leurs caractéristiques propres à la poignée notamment mais sans douille de croisière.

Baïonnette Ersatz EB14

Baïonnette Ersatz EB14

Roy Williams 443 p62, C. Mery T3 P43

Baïonnette Ersatz EB15

Baïonnette Ersatz EB15 marquage R.E.E. 7. A.F. 22. ((Reserve-Ersatz-Eskadron 7. Fussartillerie-Regiment 22)

Roy Williams 444 P 62

Baïonnette Ersatz EB16

Baïonnette Ersatz EB16 avec première partie de croisière manquante, marquage 44 sur la croisière; porte fourreau Alf. Buhler Stuttgart 1916 BAM 9 30

Baïonnette Ersatz EB16 marquage 8.U.2 (Ulanen-Regiment 8 Arme 2)

ABC 641, C. Mery T3 P66

Baïonnette Ersatz EB17

Baïonnette Ersatz EB17

Roy Williams 446 p63, C. Mery T3 p 43

Baïonnette Ersatz EB18

Baïonnette Ersatz EB18 marquage K sur la poignée

Baïonnette Ersatz EB18 lame sans pans creux marquage 2 sur la poignée

Roy Williams 448 p64, C. Mery T3 p 43

Baïonnette Ersatz EB19

Baïonnette Ersatz EB19

Roy Williams 451 p64, C. Mery T3 p 44

DIMENSIONS :

Longueur totale : 442mm Longueur de la lame : 317mm Largeur de la lame : 26mm Epaisseur de la lame : 5mm Fourreau : 336mm

ARME A FEU : gewehr 88, Mauser 98

Baïonnette Ersatz pour le fusil russe Mosin-Nagant EB20

Cette baïonnette reconnaissable au premier coup d’œil, associe une poignée métallique ersatz courante, en tôle d’acier lisse recouverte d’une peinture feldgrau, équipée d’un trou de nettoyage, un bouton poussoir arrondi sans encoche et une lame ersatz classique sans pans creux à tranchant et contre-tranchant marqué, à une croisière très particulière comportant une douille de 15mm de diamètre insérée dans la bague. Elle est destinée à se fixer sur les fusils de capture russes Mosin-Nagant. Ces baïonnette auraient été utilisées par les troupes allemandes combattant en Russie mais également pour partie par la garnison de Bruxelles et environs. Le fourreau est en acier de type ersatz avec peinture feldgrau.

Baïonnette Ersatz EB20 marquage XII.58 4.K.213. (Landstrum-Infanterie-Bataillon Minden (XII.58.) 4. Kompanie, Waffe 213)

ABC 587, Roy Williams 453 p67, C. Mery T3 p 57, A. Carter T3 p.59

DIMENSIONS :

Longueur totale : 430mm Longueur lame : 311mm Largeur lame : 25mm Epaisseur de la lame : 5mm Diamètre douille : 15mm Fourreau : 333mm

ARME A FEU : Fusil Mosin-Nagant de prise

Baïonnette Ersatz à poignée moulée laiton EB2 et 22

Ces baïonnettes (EB21 et EB22) à poignée en laiton massives et en une seule pièces sont relativement peu courantes. Les différents modèles différent par la forme de la poignée au galbe plus u moins marqué et au bec de pommeau plus ou moins accentué. Un trou rectangulaire est présent au dos de la poignée, la bague est déportée vers l’arrière. la fixation de la lame sur la poignée se fait par 2 rivets métalliques arasés. Certaines présente un renfort au niveau du logement du verrou de poussoir. La lame est systématiquement sans pans creux. le fourreau est de type ersatz.

Baïonnette Ersatz EB21

Baïonnette Ersatz EB21

ABC 647-1, Roy Williams 455 p70, C. Mery T3 p54

Baïonnette Ersatz EB21 à douille de croisière supprimée

Baïonnette Ersatz EB21 à douille de croisière supprimée

ABC 647-1, Roy Williams 455 p70, C. Mery T3 p54

Baïonnette Ersatz EB22

Baïonnette Ersatz EB22

ABC 647-4, Roy Williams 457 p72, C. Mery T3 p54

Baïonnette Ersatz EB22 à douille de croisière supprimée

Baïonnette Ersatz EB22 à douille de croisière supprimée

ABC 647-4, Roy Williams 457 p72, C. Mery T3 p54

DIMENSIONS :

Longueur totale : 444mm Longueur de la lame : 312mm Largeur de la lame : 26mm Epaisseur de la lame : 5mm Douille ouverte à simple diamètre Fourreau : 332mm

ARME A FEU : Mauser 98

Baïonnette Ersatz poignée moulée en acier EB23 à 29

Ces baïonnettes ont des poignées en acier obtenues par moulage, ce qui explique les nombreuses variations. 2Les poignées sont entièrement en acier et présentent des contours très anguleux. La croisière est à douille ouverte à simple ou double diamètre déportée vers l’arrière et peux parfois être absente car supprimée. Le trou de nettoyage est le plus souvent rectangulaire et sur le dos de la poignée mais peut également être un orifice circulaire traversant la poignée de part en part. Le logement de poussoir reçoit dans certains cas un renfort. la lme peut être avec ou sans pans creux et le fourreau est de type ersatz.

Baïonnette Ersatz EB23

Baïonnette Ersatz EB23

Baïonnette Ersatz EB23

ABC 648, Roy Williams 462 p78, C. Mery T3 p66

Baïonnette Ersatz EB24 à douille de croisière supprimée (Wurtemberg)

Baïonnette Ersatz EB24, marquage bois de cerf du Württemberg.

ABC 646, Roy Williams 466 p81, C. Mery T3 p66

Baïonnette Ersatz EB25

Baïonnette Ersatz EB25

ABC 646, Roy Williams 469 p84, C. Mery T3 p56

Baïonnette Ersatz EB25 à douille de croisière supprimée

Baïonnette Ersatz EB25 à douille de croisière supprimée marquage D.22.3.239. (3tes. Badisches Dragoner-Regiment Prinz Karl Nr.22, Waffe 239).

Baïonnette Ersatz EB25 à douille de croisière supprimée marquage 1773 89

ABC 646, Roy Williams 469 p84, C. Mery T3 p56

Baïonnette Ersatz EB27

Baïonnette Ersatz EB27 marquage 1916 sur  la poignée

ABC 619, Roy Williams 472 p86, C. Mery T3 p57

Baïonnette Ersatz EB28

Baïonnette Ersatz EB28 marquage 7510 la poignée

Baïonnette Ersatz EB28 marquage 9833 sur la croisière

ABC 619, Roy Williams 473 p88, C. Mery NT3 p67

Baïonnette Ersatz EB29

Baïonnette Ersatz EB29

Roy Williams 476 p92, C. Mery NT3 p67

DIMENSIONS :

Longueur totale : 444mm Longueur de la lame : 314mm Largeur de la lame : 26.2mm Epaisseur de la lame : 5mm Douille ouverte à simple ou double diamètre selon les cas Fourreau : 333mm

ARME A FEU : Mauser 88, 98

Baïonnette Ersatz poignée cylindrique EB32 et EB 33

Cette baïonnette est assez particulière d’une part par la forme de sa poignée mais également par le fait qu’elle peut indifféremment se fixer sur le fusil mauser 98 et sur le fusil lebel français. La poignée cylindrique en acier, massive et pleine, contribue au poids important de cette arme. Il existe un petit trou de nettoyage à quelques millimètres de la croisière et du dos de la poignée. La croisière est pourvue d’un petit quillon pointu et droit inhabituel alors que l’autre extrémité présente un embryon de douille. L’arrière de la poignée porte le nombre 98 indiquant que la baïonnette est particulièrement destinée au Gewehr98. La lame avec la croisière est emboîtée par la soie dans la poignée, rivetée puis brasée. Elle comporte ou non un pan creux sur chaque face. le fourreau est de type ersatz.

Baïonnette Ersatz EB32

Baïonnette Ersatz EB32 marquage 98 sur l’arrière de la poignée

ABC 619, Roy Williams 479 p95, C. Mery T3 p71

Baïonnette Ersatz EB33

DIMENSIONS :

Longueur totale : 437mm Longueur de la lame : 306mm Largeur de la lame : 27mm Epaisseur de la lame : 5.2mm Fourreau : 333mm

ARME A FEU : Mauser 98

Cette baïonnette est identique à la précédente mais à lame sans pans creux.

Baïonnette Ersatz EB33 variante sans trou de huilage marquage 98 sur l’arrière de la poignée

Baïonnette Ersatz EB33 variante avec trou de huilage marquage 98 sur l’arrière de la poignée

ABC 619, Roy Williams 480 p96, C. Mery T3 p71

DIMENSIONS :

Longueur totale : 437mm Longueur de la lame : 306mm Largeur de la lame : 27mm Epaisseur de la lame : 5.2mm Fourreau : 333mm

ARME A FEU : Mauser 98

Baïonnette Ersatz EB34

Cette baïonnette présente une poignée massive, à bords parallèles se terminant par un fort pommeau à bec bien marqué. Elle est fixée par 3 rivets arasés et comporte un trou huileur rond au contact de la croisière. La croisière est particulière car la bague à double diamètre est déportée vers l’arrière. la lame eut être avec iu sans pans creux. Le fourreau est de type ersatz.

Baïonnette Ersatz EB34

ABC 611, Roy Williams  482  p100, C. Mery T3 p 75

DIMENSIONS :

Longueur totale : 434mm Longueur de la lame : 314mm Largeur de la lame : 25.8mm Epaisseur de la lame : 5mm Douille ouverte à double diamètre Fourreau : 332mm

ARME A FEU : Mauser 88, 98

Baïonnette Ersatz EB35

Cette baïonnette est identique à la précédente mais à lame sans pans creux.

Baïonnette Ersatz EB35

Baïonnette Ersatz EB35 à douille de croisière supprimée, marquage H.13.130. (Husaren-Regiment, Escadron 3, waffe 130)

ABC 611, Roy Williams 484 p102, C. Mery T3 p 75

DIMENSIONS :

Longueur totale : 434mm Longueur de la lame : 314mm Largeur de la lame : 25.8mm Epaisseur de la lame : 5mm Douille ouverte à double diamètre Fourreau : 332mm

ARME A FEU : Mauser 88, 98

Baïonnette Ersatz EB36

Cette baïonnette se distingue des autres par une poignée simplifiée à l’extrême et notamment aux bords rectilignes et parallèles, ne comportant aucun galbe et au pommeau présentant un bec petit plus ou moins prononcé. la croisière semble en une seule partie, elle est sans quillon et présente une bague à double diamètre. La lame est avec (EB36) ou sans pans creux (EB37). le fourreau est de type ersatz.

Baïonnette Ersatz EB36 marquage E.L.84 (Landwehr -Infanterie-Regiment/ersatz-Bataillon)

ABC 613, Roy Williams 485 p103, C. Mery T3 p 76

DIMENSIONS :

Longueur totale : 435mm Longueur de la lame : 313mm Largeur de la lame : 25.4mm Epaisseur de la lame : 4.8mm Douille ouverte à double diamètre Fourreau : 333mm

ARME A FEU : Mauser 88, 98

Baïonnette Ersatz EB37

Cette baïonnette est identique à la précédente mais à lame sans pans creux.

Baïonnette Ersatz EB37

ABC 613, Roy Williams 486 p104, C. Mery T3 p 76

DIMENSIONS :

Longueur totale : 435mm Longueur de la lame : 313mm Largeur de la lame : 25.4mm Epaisseur de la lame : 4.8mm Douille ouverte à double diamètre Fourreau : 333mm

ARME A FEU : Mauser 88, 98

Baïonnette Ersatz EB38

Il existe peu de différence avec les deux baïonnettes précédentes si ce n’est un bec de pommeau moins prononcé.

Baïonnette Ersatz EB38

Baïonnette Ersatz EB38 à fourreau Siemens

ABC 613, Roy Williams 490 p105, C. Mery NT3 p 77

DIMENSIONS :

Longueur totale : 435mm Longueur de la lame : 313mm Largeur de la lame : 25.4mm Epaisseur de la lame : 4.8mm Douille ouverte à double diamètre Fourreau : 333mm

ARME A FEU : Mauser 88, 98

Baïonnette Ersatz EB39

Baïonnette Ersatz EB39

DIMENSIONS :

Longueur totale : 435mm Longueur de la lame : 313mm Largeur de la lame : 25.4mm Epaisseur de la lame : 4.8mm Douille ouverte à double diamètre Fourreau : 333mm

ARME A FEU : Mauser 88, 98

ABC 613, Roy Williams 490 p105, C. Mery NT3 p 77

Baïonnette Ersatz EB40a

Cette baïonnette est composé d’une poignée acier prévue originellement pour recevoir une lame de baïonnette à douille, associée à une lame ersatz à pans creux.

Baïonnette Ersatz EB40a marquage 3 937(Kompanie 3 Arme 937 ?)

Roy Williams 493 p107, C. Mery NT3 p 68-39

DIMENSIONS :

Longueur totale : 435mm Longueur de la lame : 313mm Largeur de la lame : 25.4mm Epaisseur de la lame : 4.8mm Douille ouverte à double diamètre Fourreau : 333mm

ARME A FEU : Mauser 88, 98

Les Baïonnettes ersatz sur le modèle S 98/05

Ces baïonnettes avec poignée en acier striée ont été largement inspirées du modèle 98/05 dont elle visait à suppléer la pénurie relative. La poignée est  entièrement en acier, faite en deux parties de tôle emboutie, puis assemblées à la lame par des rivets apparents. Chaque plaquette est ornée de 9 stries obliques. La croisière à quillon est légèrement recourbée vers la lame et non vers la poignée et ne se termine pas par la goutte d’eau caractéristique de la 98/05. Par ailleurs elle possède une double douille.

• Pour la version EB41, la lame est similaire à cette de la 98/05 et va en s’élargissant en direction de la pointe. Elle porte uniquement un poinçon de contrôle sur le dos de la lame comme tous les ersatz. Les dimensions sont sensiblement les mêmes mais sont soumises à variations.
• La version EB42 présente une lame à dents de scie dont le nombre de dents peur varier. Elles étaient probablement destinées aux pionniers ce qui explique que la version à dents de scie meulées est peu fréquente.
• La lame de la EB43 est à bords parallèles et à pans creux étroits.
• La lame de la EB44 est similaire à la EB43 mais avec des pans creux plus étroits, plus courts.

Le fourreau est également tout en acier, fait de deux parties soudées et comporte deux traits de décor longitudinaux. Il comporte une pièce de renfort en acier  sur la partie supérieure avec une chape de fixation pour le porte-fourreau.

Baïonnette Ersatz EB41

Baïonnette Ersatz EB41

ABC 745-1, Roy Williams 496 p110, C. Mery T3 p 81, A. Carter GB p40-43

Baïonnette Ersatz EB41

ABC 745-1, Roy Williams 496 p110, C. Mery T3 p 81, A. Carter GB p40-43

Baïonnette Ersatz EB41

ABC 745-1, Roy Williams 496 p110, C. Mery T3 p 81, A. Carter GB p40-43

DIMENSIONS :

Longueur totale : 480mm Longueur de la lame : 361mm Largeur de la lame : 26mm Largeur maximale de la lame : 36mm Epaisseur de la lame : 4.5mm Douille ouverte à double diamètre Fourreau : 397mm

ARME A FEU : Mauser 88, 98

Baïonnette Ersatz EB42

Baïonnette Ersatz EB42 à 48 dents

Baïonnette Ersatz EB42 à 50 dents

Baïonnette Ersatz EB42 à 52 dents

ABC 742, Roy Williams 497 p112, C. Mery T3 p 81, A. Carter GB p40-43

DIMENSIONS :

Longueur totale : 480mm Longueur de la lame : 361mm Largeur de la lame : 26mm Largeur maximale de la lame : 33mm Epaisseur de la lame : 4.6mm Nombre de dents de scie : de 48 à 52 Douille ouverte à double diamètre Fourreau : 385mm

ARME A FEU : Mauser 88, 98

Baïonnette Ersatz EB42 Abg.

Baïonnette Ersatz EB42 Abg.

ABC 746-4, Roy Williams 499 p114, C. Mery T3 p 81, A. Carter GB p40-43

DIMENSIONS :

Longueur totale : 480mm Longueur de la lame : 361mm Largeur de la lame : 26mm Largeur maximale de la lame : 33mm Epaisseur de la lame : 4.6mm Douille ouverte à double diamètre Fourreau : 385mm

ARME A FEU : Mauser 88, 98

Baïonnette Ersatz EB43

Baïonnette Ersatz EB43

Baïonnette Ersatz EB43 marquage 1780

ABC 745-4, Roy Williams 500 p115, C. Mery T3 p 81, A. Carter GB p40-43

DIMENSIONS :

Longueur totale : 480mm Longueur de la lame : 361mm Largeur de la lame : 26mm Largeur maximale de la lame : 31mm Epaisseur de la lame : 4.5mm Douille ouverte à double diamètre Fourreau : 385mm

ARME A FEU : Mauser 88, 98

Baïonnette Ersatz EB44

Baïonnette Ersatz EB44

ABC 745-4 Roy Williams 502 p118, C. Mery T3 p81

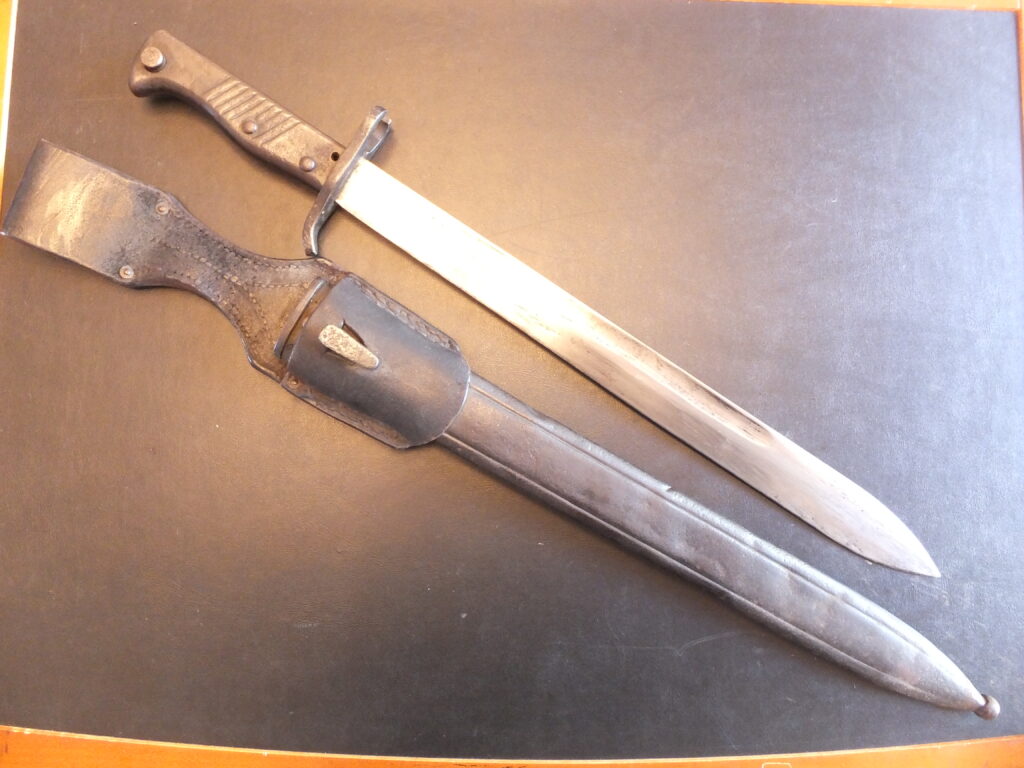

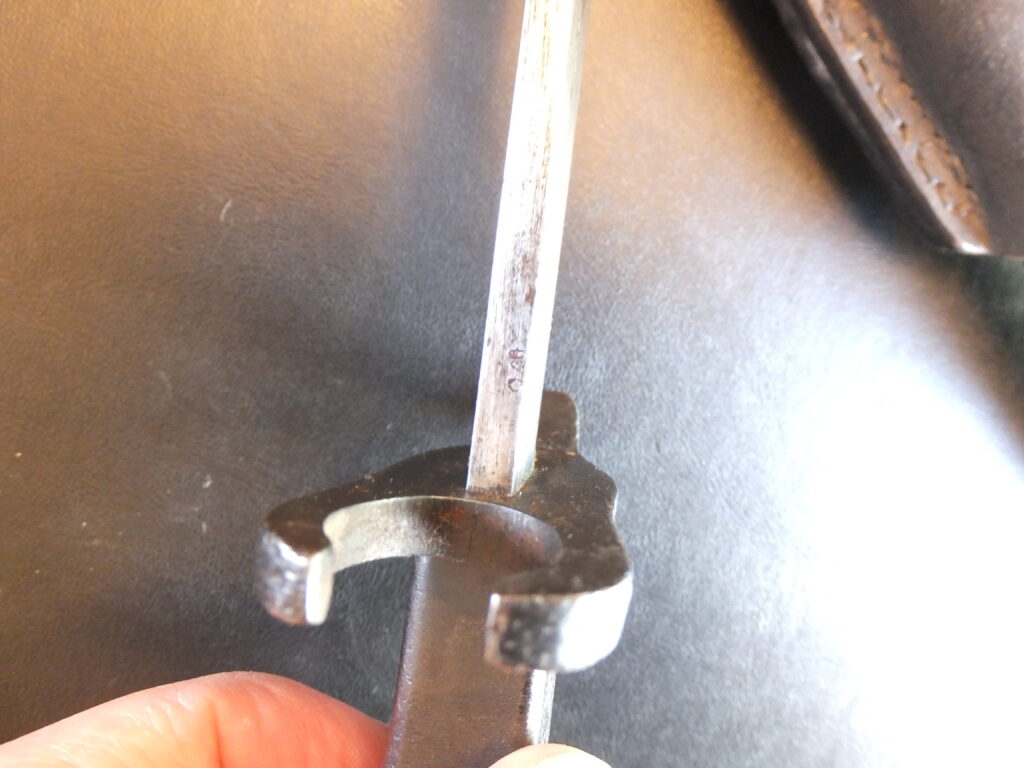

Baïonnette Ersatz EB44

ABC 745-4 Roy Williams 502 p118, C. Mery T3 p81

DIMENSIONS :

Longueur totale : 480mm Longueur de la lame : 361mm Largeur de la lame : 26mm Largeur maximale de la lame : 31mm Epaisseur de la lame : 4.5mm Douille ouverte à double diamètre Fourreau : 385mm

ARME A FEU : Mauser 88, 98

Baïonnette Ersatz EB45

Cette baïonnette possède une poignée similaire à celle des modèles précédents, donc sur le modèle de la baïonnette 98-05. La poignée est  entièrement en acier, faite en deux parties de tôle emboutie, puis assemblées à la lame par des rivets apparents. Chaque plaquette est ornée de 9 stries obliques. La croisière à quillon est légèrement recourbée vers la lame et non vers la poignée et ne se termine pas par la goutte d’eau caractéristique de la 98/05. Par ailleurs elle possède une double douille. La lame est ici bien différente car elle ressemble, à quelques détails près à la lame du modèle belge 1889 et présente donc des pans creux à extrémités carrées. Le fourreau est de type ersatz.

Baïonnette Ersatz EB45

Baïonnette Ersatz EB45 marquage lame 4986, fourreau 2445

ABC 555, Roy Williams 503 p118, C. Mery T3 p89

DIMENSIONS :

Longueur totale : 423mm Longueur de la lame : 306mm Largeur de la lame : 25.3mm Epaisseur de la lame : 6.2mm Douille ouverte à double diamètre Fourreau : 335mm

ARME A FEU : Mauser 88, 98

Baïonnette Ersatz EB47

Cette baïonnette, fabriquée par la société Koeller qui en a conçu la technologie de fabrication, est semblable par sa poignée, à celle du couteau-baïonnette EB2 et à ce titre originale et facilement identifiable parmi toues les baïonnettes ersatz. La poignée est réalisée en deux parties embouties réunies par des rivets visibles ou arasés qui maintiennent en même temps la soie de la lame. La croisière possède une bague ouverte à double diamètre et un quillon à extrémité cylindrique recourbée vers la poignée. La lame est à pan creux et le fourreau de type ersatz.

Baïonnette Ersatz EB47 marquage 15.LJEB 3 k 13 (15e Landwehr-Infanterie-Regiment/ersatz Bataillon, 3e  Armee-Korps , arme 13)

ABC 586, Roy Williams 505 p120, C. Mery T3 p91

DIMENSIONS :

Longueur totale : 430mm Longueur de la lame : 310mm Largeur de la lame : 26mm Epaisseur de la lame : 5mm Douille ouverte à double diamètre Fourreau : 332mm

ARME A FEU : Mauser 88, 98

Baïonnette Ersatz EB49

Cette baïonnette ersatz est certainement celle qui par la forme de sa poignée, est celle qui se rapproche le plus du modèle S.98 si l’on fait abstraction de l’absence de quillon. La poignée acier est obtenue par moulage partiel du bloc gauche sur lequel vient s’encastrer du côté droit, une plaquette de recouvrement comprenant l’autre partie de la croisière. L’ensemble est fixé par des rivets. La poignée présente 9 stries fines obliques sur les deux côtés. La lame est soit à pan creux (EB49) soit sans (EB50). le fourreau est de type ersatz.

Baïonnette Ersatz EB49

ABC 614, Roy Williams 511 p129, C. Mery T3 p 97

DIMENSIONS :

Longueur totale : 435mm Longueur de la lame : 314mm Largeur de la lame : 26mm Epaisseur de la lame : 5mm Douille ouverte à double diamètre Fourreau : 333mm

ARME A FEU : Mauser 88, 98

Baïonnette Ersatz EB50

Elle est identique à la précédente mais à lame sans pans creux.

Baïonnette Ersatz EB50

ABC 614, Roy Williams 514 p133, C. Mery T3 p 97

DIMENSIONS :

Longueur totale : 435mm Longueur de la lame : 314mm Largeur de la lame : 26mm Epaisseur de la lame : 5mm Douille ouverte à double diamètre Fourreau : 333mm

ARME A FEU : Mauser 88, 98

Baïonnette Ersatz EB52

Cette rare baïonnette car cette poignée laiton est le pus souvent associée à une lame de baïonnette à douille plutôt qu’à ce type de lame. Il s’agit d’une poignée en laiton réalisée en 2 parties inégales par moulage. Chaque côté présente 9 stries en diagonale imitant celles des plaquettes bois du modèle 98-05. Le contour de pommeau en S est figuré sur le côté droit uniquement. Le pommeau qui comporte l’emplacement du tenon est fabriqué d’une seule pièce. Après montage de la lame, une plaquette de recouvrement comprenant l’autre partie de la croisière est ajustée et fixée par des rivets en acier. Enfin, la croisière possède une bague double. La lame est rarement à pans creux. Le fourreau est en tôle d’acier.

Baïonnette Ersatz EB52 marquage 6.B.246.72 (6. batterie,  Feldartillerie-Regiment N°246 (Saxe), Arme N°72)

ABC 614-8, Roy Williams 516 p135, C. Mery T3 p99

DIMENSIONS :

Longueur totale : 435mm Longueur de la lame : 314mm Largeur de la lame : 26mm Epaisseur de la lame : 5mm Douille ouverte à double diamètre Fourreau : 333mm

ARME A FEU : Mauser 88, 98

Baïonnette Ersatz EB53

La poignée de cette baïonnette est reconnaissable tant elle diffère de l’esthétique habituel des ersatz. En acier, faites en 2 parties assemblées l’une à l’autre par 2 rivets arasés, l’un situé près du bec de pommeau, l’autre près de la croisière, pratiquement invisibles, comporte 7 stries obliques. Elle reçoit la soie de la lame sur environ 6 cm, juste avant le rivetage. La croisière indépendante est pourvue d’une douille à simple diamètre et pas de quillon. La lame est à pans creux et le fourreau de type ersatz.

Baïonnette Ersatz EB53

ABC 628, Roy Williams 517 p136, C. Mery T3 p 101

DIMENSIONS :

Longueur totale : 439mm Longueur de la lame : 318mm Largeur de la lame : 25.8mm Epaisseur de la lame : 5mm Douille ouverte à simple diamètre Fourreau : 333mm

ARME A FEU : Mauser 98

Baïonnette Ersatz EB54

Cette baïonnette est destinée à être fixée au fusil Russe Mosin-Nagant modèle 91, uniquement à ce dernier et à aucun autre fusil. On ignore pourquoi les Allemands ont développés cette baïonnette spécifique. Elle comporte une douille cylindrique du type des celle des anciennes baïonnettes à douille sur laquelle est fixée une lame de type ersatz classique. Une partie de la virole est striée pour facilité sa mise en mouvement. La baïonnette s’adapte autour du canon , la virole, par pivotement, assure le verrouillage en emprisonnant le guidon.. La lame se fixe au renfort de la douille par deux gros rivets arasés. Un poinçon de contrôle est présent sur le talon de la douille et également sur la base de la lame. En revanche, il n’y en a pas sur le dos de la lame comme c’est habituellement le cas sur les baïonnettes ersatz.

Baïonnette Ersatz EB54

ABC 534-1, Roy Williams 520 p142, C. Mery T3 p105

Baïonnette Ersatz EB54

ABC 534-5, Roy Williams 523 p145, C. Mery T3 p105

DIMENSIONS :

Longueur totale : 415mm Longueur de la lame : 320mm Largeur de la lame : 26mm Epaisseur de la lame : 4.5mm Diamètre extérieur Douille : 28.5mm, Diamètre intérieur Douille : 15mm, Longueur Douille : 91mm, Longueur partie tournante douille: 44mm Fourreau : 327mm

ARME A FEU : Fusil Russe Mosin-Nagant modèle 1891

Baïonnette Ersatz EB55

Ce modèle de baïonnette est un peu plus élaboré que les autres avec ses petites plaquettes de noyer à 9 stries encastrées dans la poignée acier et maintenues par une vis similaire à celle du modèle 98-05. La poignée reçoit la soie sur quelques centimètres, cette dernière étant fixée par rivet et une brasure. La croisière se termine par un petit quillon retourné vers la poignée alors que l’autre extrémité ne présente pas d’embryon de douille, par contre elle est traversée par l’orifice de nettoyage. La lame est à pans creux et le fourreau de type ersatz en acier à deux stries longitudinales et bouton de bouterolle sphérique.

Baïonnette Ersatz EB55

ABC 610, Roy Williams 525 p149, C. Mery T3 p 91

DIMENSIONS :

Longueur totale : 434mm Longueur de la lame : 316mm Largeur de la lame : 25mm Epaisseur de la lame : 4.5mm Fourreau : 335mm

ARME A FEU : Mauser 98

Baïonnette Ersatz EB56

Cette baïonnette reçoit souvent l’appellation Wurtemberg car elle a souvent été observées avec des marquages des unités du royaume du Wurtemberg. elle présente une poignée métal robuste à bords parallèles, à talon de pommeau presque droit à très petit bec, et 5 stries profondes obliques sur chaque face. La croisière est sans bague et la lame sans pan creux. Le fourreau est de type ersatz (ici un Fag).

Baïonnette Ersatz EB56 marquage K

ABC 629, Roy Williams 527 p153, C. Mery T3 p 111

DIMENSIONS :

Longueur totale : 440mm Longueur de la lame : 315mm Largeur de la lame : 26mm Epaisseur de la lame : 4.5mm Fourreau : 333mm

ARME A FEU : Mauser 98

Baïonnette Ersatz EB58

Cette baïonnette ersatz est particulière car elle a été spécialement conçue pour le fusil Mauser Belge modèle 1889. Les unités de réserve et de l’échelon arrière de l’armée allemande en Belgique occupée utilisaient des fusils Mauser belges de prise ainsi que leurs baïonnettes d’origine. Comme il n’existait pas de baïonnettes à dents de scie pour ces fusils, elle furent dont produites par les allemands pour répondre au règlement des régiments d’infanterie qui impose d’équiper les sous-officiers de baïonnettes à dents de scie à raison d’environ 6 % de la production. La poignée en acier est maintenue à la soie par un seul gros rivet et la croisière par deux rivets rectangulaires. La rainure de fixation est en T. La croisière présente un quillon recourbé vers la lame, la bague a un diamètre de 17.3mm. La lame à pan creux sur chaque face (environ 310mm), présente un dos pourvu de 39 à 41 dents simples. le fourreau est de type ersatz en acier.

Baïonnette Ersatz EB58

ABC 607, Roy Williams 528 p156, C. Mery T3 p 115

DIMENSIONS :

Longueur totale : 434mm Longueur de la lame : 312mm Largeur de la lame : 25.5mm Epaisseur de la lame : 5mm Diamètre intérieur douille : 17.3mm Dos à 39 à 41 dents simples Fourreau : 333mm

ARME A FEU : Mauser belge M 1889

Baïonnettes Ersatz avec lame de baïonnettes à douille

Baïonnette Ersatz EB67

Cette baïonnette possède une poignée qui comportent des rainures plus ou moins profondes, en général au nombre de 7 sur chaque face des deux demi poignées réunies par des rivets. La croisière est formée d’une seule pièce avec double diamètre de douille. un trou de nettoyage est présent sur chaque face. La lame est ici une lame anglaise modèle 1853 portant un poinçon de contrôle allemand au talon. Le fourreau est un fourreau ersatz en acier à bouton de suspension petit et rond

Les baïonnettes de remplacement équipées d’une lame de récupération ne sont pas l’exclusivité des allemands. Les français avaient mis au point cette technique de fabrication rapide et simple de baïonnettes lors de la guerre de 70. les allemands ont donc repris cette technique à partir de 1915. L’objectif est double : économie et rapidité/volume de production. Le principe de fabrication set basé sur une poignée en acier embouti ou moulée typique des baïonnettes ersatz habituelles, sur laquelle on fixe solidement une lame d’un modèle à douille dont l’origine peut être d’un stock issue des ventes des arsenaux car obsolète, saisi ensuite par les autorités . On les catégorise en fonction de la poignée (lisse, striée, en laiton) et de l’origine de la lame (anglaise, belge russe, autrichienne, française, USA etc..).

Baïonnette Ersatz EB67 (ES7 07) lame 1853 GB, rarissime marquage 106.R.12.51. (Königlich Sächsisches 7 Infanterie-Regiment König Georg N°106, 12 Kompanie , Waffe N° 51)

ABC 1063, Roy Williams 613 p 267, C. Mery T3 p121, A. Carter T3 p.153

Baïonnette Ersatz EB67 (ES7 09) lame 1853 GB

ABC 1063, Roy Williams 615 p 269, C. Mery T3 p121

Baïonnette Ersatz EB68

Ce type de baïonnette ersatz à poignée lisse est celui le plus fréquemment rencontré. Elle se composte de deux parties métalliques embouties et assemblées par rivetage. Les bords de la poignée sont pratiquement parallèles, La croisière est constituée d’une ou parfois deux pièces en acier dépourvues de quillon et avec une douille à double diamètre. La lame est ici une lame anglaise modèle 1853 portant deux poinçons de contrôle allemand au talon. Le fourreau est un fourreau ersatz en acier à bouton de suspension petit et rond.

Baïonnette Ersatz EB68 (ES 13) lame 1853 GB marquage M

ABC 1097, Roy Williams 560 p213, C. Mery T3 p121

Baïonnette Ersatz EB68 (ES 24) lame 1857 Espagne marquage ND sur la lame, matricule T.A.4 (Baden Telegraph Unit 4)

ABC 1097, Roy Williams 582 p236, C. Mery T3 p121

Baïonnette Ersatz EB69

Cette baïonnette présente une poignée moulée donnant l’apparence de la forme du modèle 1898. Une plaquette de recouvrement est fixée par rivetage après remontage de la lame. Cette plaquette comporte 9 stries fines obliques sur chaque face. La lame peut être issue de différentes baïonnettes à douille étrangères (ici Autriche 1884 et lame russe). Le fourreau est soit le fourreau d’origine de la baïonnette à douille (ici autriche pour ES9 2) soit un fourreau allemand ersatz en acier à bouton de suspension petit et rond

Baïonnette Ersatz EB69 (ES9 2) lame 1854 Autriche

ABC 1078, Roy Williams 625 p 283, C. Mery T3 p134

Baïonnette Ersatz EB69 (ES9 14) lame 1856 Russe marquage AD

ABC 1063, Roy Williams 615 p 269, C. Mery T3 p121

Cette baïonnette est fabriquée à partie une poignée en laiton obtenue par moulage. Elle présente 9 stries obliques. Du côté droit, une ligne oblique courbe suggère la forme d’un pommeau de S 98-05. La lame es ici celle d’une baïonnette à douille suisse. Le fourreau est un fourreau ersatz en acier à bouton de suspension petit et rond. A noté que celle présentée ici a reçu un éclat d’obus dont l’impact est visible sur la poignée.

Baïonnette Ersatz EB69 (ES9 104) lame belge de liège

ABC 1078, Roy Williams 654 p325, C. Mery T3 121, A. Carter T3 p.161

Baïonnette Ersatz EB69 (ES9 107) lame 1842 suisse marquage NS

ABC 1078, Roy Williams 659 p330, C. Mery T3 121

Baïonnette Ersatz EB69 (ES9 108) lame canton suisse vers 1850

ABC 1078, Roy Williams 660 p331, C. Mery T3 121, A. Carter T3 p.161

Baïonnettes Ersatz autrichiennes de fabrication Allemande

Il existe plusieurs théories sur l’existence de ces baïonnettes de fabrication incontestablement allemande mais qui à un détail près restent des baïonnettes autrichiennes. la première serait que des troupes allemandes auraient été envoyées sur le front autrichien avec des fusils autrichiens mais pour une raison inexpliquée avec leurs propres baïonnettes qui ne sont que des copies allemandes des baïonnettes autrichiennes. La raison aurait été de facilité l’approvisionnement en munition. Une autre hypothèse mais moins crédible prétend que ces baïonnettes auraient été livrées directement aux forces autrichiennes dont l’industrie auraient été en pénurie, cependant les marquages allemands au dos de la lame contredisent cette hypothèse.

Baïonnette Ersatz EB86 Autriche M 1888

Cette baïonnette se caractérise par un pommeau de forme aplatie à bec légèrement relevé, les plaquettes sont tenues par 2 rivets le la bague iprésente une vis de réglage. Elle diffère donc par rapport à la baïonnette autrichienne par la pièce de verrouillage qui possède deux angles carrés alors que l’autrichien n’en a qu’un. La lame a tranchant et contre-tranchant présente une gouttière à extrémité carré, elle porte sur le dos le marquage W16 et au talon le nom du fabricant Alex Coppel Solingen Le fourreau entièrement en acier est peint en noir.

Baïonnette Ersatz EB86 baïonnette M1888 Autriche fabricant Alex Coppel Solingen W16

Roy Williams 674 p351, C. Mery T3 p 150

DIMENSIONS :

Longueur totale : 374mm Longueur de la lame : 247mm Largeur de la lame : 27mm Epaisseur de la lame : 6.2mm Diamètre intérieur douille : 16.5mm Fourreau : 260mm

ARME A FEU : Modèle 1888 Mannlicher autrichien calibre 8mm

Baïonnette Ersatz EB88 Autriche M 1895

Cette baïonnette est identique à un détail près à la baïonnette autrichienne modèle 1895. Elle présente une poignée à pommeau en acier et plaquettes bois à bords rectilignes tenues par 2 rivets. Elle diffère donc par rapport à la baïonnette autrichienne par la pièce de verrouillage qui possède deux angles carrés alors que l’autrichien n’en a qu’un. La lame présente la particularité d’avoir le tranchant inversé par rapport à d’habitude car il est tourné vers la bague. Enfin, elle porte sur le dos le marquage W17 et au talon le nom du fabricant Ernst Busch. La gouttière se termine en carré. Le fourreau entièrement en acier est peint en noir.

Baïonnette Ersatz EB88 baïonnette M1895 Autriche fabricant Ernst  Busch Solingen W17

Roy Williams 678 p359, C. Mery  NT3 p 197

DIMENSIONS :

Longueur totale : 360mm Longueur de la lame : 248mm Largeur de la lame : 23mm Epaisseur de la lame : 5.4mm Diamètre intérieur douille : 15mm Fourreau : 262mm

ARME A FEU : Modèle 1895Mannlicher autrichien calibre 8 x 50R

Baïonnettes Ersatz Allemandes à partir de baïonnettes Belges

Baïonnette Ersatz EB90

Cette baïonnette belge modèle 1892 a été initialement distribuée à la garde civique Belge. Capturées par l’armée allemande en 1914, elles ont été modifiées afin de les adapter au fusil gewehr 98. la poignée comportant un pommeau et une croisière en acier et des plaquettes bois a subi de nombreuses modifications. le quillon tourné vers l’avant a été conservé alors que la bague de croisière a été supprimée par recoupage rectiligne à 2mm du dos de la poignée. La rainure de fixation a été légèrement élargie et a été allongée pour passer d e30 à 43mm tandis que son profil en t a été mis en forme de trèfle pour permettre le logement de la baguette du fusil. Le ressort extérieur plat situé à droite est désormais équipé d’un poussoir proéminent dans lequel pénètre l’extrémité du ressort. Il correspond, côté opposé, à un verrou de forme asymétrique, arrondi d’un côté, rectiligne de l’autre. Les têtes bombées du rivet le plus proche de la croisière ont été arasées et la vis qui tient le ressort à droite fait face à une petite vis arasée à fente du côté gauche. La lame en t, similaire à cette du modèle gras 1874 français est d’origine et sans modification. Le fourreau est similaire à celui du gras mais à bouton de suspension ovale belge et non à pontet, cependant on trouve souvent un fourreau français sur cette baïonnette. La croisière est en général marqué du dépôt d’artillerie de Magdebourg soit en remplacement du marquage belge sur la partie rectiligne de la croisière, soit sur le quillon et dans ce cas dans le sens inverse du marquage belge. La lame a conservé les initiales LD au départ du dos de la lame.

Baïonnette Ersatz EB90 baïonnette M1882 Belge de la garde civique marquage belge 31828 202AO fabricant LD, marquage allemand ART.DEP.MAGD. et lettre gothique sous couronne  à l’arrière de la poignée. fourreau français.

Roy Williams 686-687  p374, C. Mery T3 p 205 ABC 1543

DIMENSIONS :

Longueur totale : 654mm Longueur de la lame : 521mm Largeur de la lame : 21mm Epaisseur de la lame : 12mm Fourreau : 536mm

ARME A FEU : Fusil belge M 1889, calibre 7.65mm

Baïonnette Ersatz EB92

Les baïonnettes belges Modèle 1889 court d’infanterie, est le modèle le plus court de la série des modèles 1889. La poignée présente une croisière et un pommeau en acier poli ainsi que des plaquettes en bois tenues par deux vi à deux trous. La croisière présente un important quillon recourbé vers la lame. Cette dernière est droite à gouttière carrée systématique des fabrications belges. Elles ont été requestionnées et ont reçues des marquages de propriétés allemands et/ou des numéros matricules.

Baïonnette Ersatz EB92 baïonnette M1889 Belge Court marquage belge H 5023, marquage Allemand 2.TE.8.43  (train-Bataillon/ersatz-Kompagnie) et aigle de propriété à l’arrière de la poignée

Baïonnette Ersatz EB92 baïonnette M1889 Belge court marquage Deutschland sur le pommeau

Roy Williams 692 p384, C. Mery T3 p 213

DIMENSIONS :

Longueur totale : 375mm Longueur de la lame : 250mm Largeur de la lame : 26mm Epaisseur de la lame : 6mm Diamètre intérieur douille : 17.5mm Fourreau : 260mm

ARME A FEU : Fusil belge M 1889, calibre 7.65mm

Baïonnette Ersatz EB93

Il s’agit ici d’une baïonnette belge Modèle 1889 court d’infanterie identique au modèle belge d’origine, mais pour laquelle la bague a été supprimée, laissant une surface supérieure concave venant rencontrer le canon du fusil gewehr 71 et gewehr 88. A part cette modification, cette baïonnette porte les poinçons belges classiques sur ce modèle mais ni matricule belge, ni matricule allemand. la plupart du temps elles ont été réquisitionnées, modifiées et distribuées à la Landstrum.

Longueur totale : 375mm Longueur de la lame : 250mm Largeur de la lame : 26mm Epaisseur de la lame : 5.7mm Fourreau : 260mm

ARME A FEU : Fusil allemand Gewehr 71 et 88

Baïonnettes Ersatz Allemandes à partir de baïonnette Brésilienne

Baïonnette Ersatz Brésil M1908

Cette baïonnette brésilienne M1908 a été adaptée au fusil allemand Gewehr 98 par allongement de la coulisse de tenon et par usinage d’une rainure pour fournir une section TO.

Baïonnette Ersatz baïonnette M1908 Brésil fabricant Alex.Coppel Solingen, marquage 43.L.II .3.152 (Landwehr -Infanterie-Regiment 43, II Bataillon, Kompanie 3. Arme 184)

Roy Williams 698 p398, C. Mery T3 p 217

DIMENSIONS :

Longueur totale : 432mm Longueur de la lame : 299mm Largeur de la lame : 26.6mm Epaisseur de la lame : 6.3mm Diamètre intérieur douille : 15.5mm Fourreau : 320mm

ARME A FEU : Fusil Gewehr 88

Baïonnettes Ersatz Allemandes à partir de baïonnette Françaises

Baïonnette Ersatz France M1842/59 EB100

Baïonnette française modèle 1842-59 modifiée pour le gewehr 88 par meulage du dos de la poignée sur 46mm pour se terminé en pente douce vers l’avant et alésage de la bague au diamètre de 25,1mm. Les poinçons et marquages d’origines ont subsistés et la lame et le fourreau sont d’origine.

Baïonnette Ersatz à partir d’une baïonnette française 1842/59. Marquage sur le dos de la lame : Mre IMPale de CHATt Xbre 1860 S B Mle 1842.

Roy Williams 715 p419, ABC 1747

DIMENSIONS :

Longueur totale : 696mm Longueur de la lame : 574mm Largeur de la lame : 32mm Epaisseur de la lame : 10.9mm Diamètre intérieur douille : 25mm Fourreau : 587mm

ARME A FEU : Fusil Gewehr 88

Les baïonnettes françaises Chassepot 1866

Les sabres baïonnettes françaises Chassepot ont été réutilisées avec ou sans modification par les Allemands durant la première guerre mondiale. Anthony Carter a proposé une classification allant de AB104 à EB111 en fonction des différentes modifications apportées aux baïonnettes françaises dans le but de les adapter au fusil Allemand (71, 71/87 et 88).Plus tard, Roy williams a ajouté d’autres variantes. Il existe de nombreuses variations, contrairement à des baïonnettes de série, car l’objectif allemand était de produire rapidement et à moindre coût des baïonnettes directement utilisables. De fait, ces transformations furent confiées à des ateliers qui jouissaient d’une grande liberté dans la transformation a effectuer pour fixer la baïonnette sur les fusils qu’ils avaient. C’est pourquoi il existe de nombreuses variations, parfois minimes, et souvent, ces baïonnettes ne portent pas de poinçons de contrôle ou de marque de propriété. Enfin, compte tenu de la nécessité d’agir vite, la finition est souvent peu soignée

Baïonnette Ersatz France M1866 Chassepot EB103

Les baïonnettes EB103 sont celles qui ont été utilisées par les allemands sans aucune modification Elles portent le marquage régimentaire sur le côté gauche de la croisière, parfois le marquage de propriété Deutschland se trouve sur le pommeau sous le bouton poussoir, tandis que le fourreau a été transformé par remplacement du pontet français par une longue chappe.

Baïonnette Allemande Ersatz à partir d’une baïonnette française Chassepot 1866 marquage française D 39495 Marquage allemand 88.L.II.1.11 (Landwehr-Regiment 15, Bataillon II, arme 11) marquage fourreau 15.L.II.2.145 (Landwehr-Regiment 15, Bataillon II arme 145.

ABC 1805, Roy Williams 723 p428, C. Mery T3 p236

Baïonnette Allemande Ersatz à partir d’une baïonnette française Chassepot 1866 de Manufacture Nationale (fabrication simplifiée caractérisée par l’absence du 2eme rivet sur le 3éme cordon) marquage française 2992 et Mre Nle de Chatt Xbre 1870 sur le dos de la lame. Marquage « Deutschland » légèrement oblique frappé sur le pommeau côté gauche sous le bouton poussoir. Marquage fourreau N 99150.

Baïonnette Allemande Ersatz à partir d’une baïonnette française Chassepot 1866 marquage française F71931 et meulage du marquage sur le dos de la lame. Marquage régimentaire Allemand E.L.R.23. (Landwehr Infanterie Regiment 23, Rekrutendepot Ersatz Bataillon) Marquage « Deutschland » légèrement oblique frappé sur le pommeau côté gauche sous le bouton poussoir. Marquage français fourreau F 91427,Marquage Allemand E.L.R.23..

ABC 1807 sur une base 1780; Roy Williams 723 p430, C. Mery NT3 p231

DIMENSIONS :

Longueur totale : 697mm Longueur de la lame : 575mm Largeur de la lame : 30mm Epaisseur de la lame : 9mm Diamètre intérieur douille : 17.5mm Fourreau : 588mm

ARME A FEU : Fusil chassepot 1866 de prise

Baïonnette Ersatz France M1866 Chassepot EB105

La modification apportée à cette baïonnette consiste en un meulage en 3 étages successifs en partant de la croisière d’abord assez légèrement selon un profil concave sur 33mm environ puis de façon plus appuyée sur 25mm environ, enfin plus nettement encore sur la partie restante à l’arrière, réduisant ainsi la profondeur de la rainure de fixation d’origine à environ6.5mm. On retrouve parfois un meulage en 2 étages seulement. la croisière n’a subi aucune modification

Baïonnette Allemande Ersatz à partir d’une baïonnette française Chassepot 1866 marquage française 560 Marquage allemand 4.L.110, marquage fourreau j48272, 118.L.II.8.141 (Landwehr-Regiment 118, II Bataillon, Kompanie 8 arme 141).

ABC 1811, Roy Williams 733 p444, C. Mery N T3 p235

Baïonnette Ersatz à partir d’une baïonnette française Chassepot 1866La poignée porte le N° 5 sur le dos. Le marquage française sur le dos de la lame a été effacé. reste quelques poinçons français au talon de la lame. Marquage allemand 2.G.G.L.II.1.271 (2eme Garde-Grenadier Landwehr Regiment, Kompanie 1, arme 271)  marquage français sur le fourreau A 182, F 40844

Roy Williams 726 p435,

DIMENSIONS :

Longueur totale : 697mm Longueur de la lame : 575mm Largeur de la lame : 30mm Epaisseur de la lame : 8.7mm Diamètre intérieur douille : 17.5mm Fourreau : 588mm

ARME A FEU : Fusil Gewehr 71, 71/84, 1888

Baïonnette Ersatz France M1866 Chassepot EB106

Cette modification se traduit par un léger meulage sur le début du pommeau, la douille a subi un fraisage interne du canon et l’épaisseur de l’anneau de la douille a été réduite pour s’adapter au manchon du canon du fusil allemand. de plus le système de verrouillage a été modifié en ajoutant une extension du côté de la lame pour s’adapter au gewehr 88. Une partie du système de verrouillage chassepot a été démontée et son emplacement dans la poignée a été légèrement agrandi? une pièce métallique usinée est introduite puis maintenue par la lame ressort qui la chevauche.

Baïonnette Allemande Ersatz à partir d’une baïonnette française Chassepot 1866. fabricant A&A.S (Cahen Lyon, fait sous contrat pour la France par August et Albert Schnitzel Marquage sur le pommeau 1512 marquage fourreau A 24480 et 3.L.I.1.112 (Landwehr-Regiment 3, Bataillon I arme 112).

Baïonnette Allemande Ersatz à partir d’une baïonnette française Chassepot 1866

Roy Williams 736 p449, C. Mery N T3 p235

DIMENSIONS :

Longueur totale : 697mm Longueur de la lame : 575mm Largeur de la lame : 30mm Epaisseur de la lame : 8.7mm Diamètre intérieur douille : 17.5mm Fourreau : 588mm

ARME A FEU : Fusil Gewehr 1888

Baïonnette Ersatz France M1866 Chassepot EB107

Les modifications sont les mêmes que pour le modèle précédent mais la poignée est réduite en épaisseur par fraisage sur toute sa longueur, l’extension de verrouillage est présente et la douille est réduite en largeur et a subi un léger fraisage.

Baïonnette Ersatz à partir d’une baïonnette française Chassepot 1866, marquage française Mre d’Armes de St Etienne Juillet 1873, fourreau  F9576

ABC 1813 Roy Williams 739 p450, C. Mery N T3 p237

DIMENSIONS :

Longueur totale : 697mm Longueur de la lame : 575mm Largeur de la lame : 30mm Epaisseur de la lame : 8.7mm Diamètre intérieur douille : 17.5mm Fourreau : 588mm

ARME A FEU : Fusil Gewehr 1888

Baïonnette Ersatz France M1866 Chassepot EB108

La modification est ici matérialisée par le meulage du dos de la poignée sur toute sa longueur sur une épaisseur de 40mm et un fraisage de la bague sur la moitié de son épaisseur. Le système de verrouillage n’a en revanche pas été modifié.

Baïonnette Ersatz à partir d’une baïonnette française Chassepot 1866 . marquage française H 78414 fourreau B27569 marquage allemand 57.L.I.2.148 (Landwehr-Regiment 57, Bataillon I Kompanie 2, arme 148.

ABC 1818, Roy Williams 742 p457, C. Mery NT3 p235

DIMENSIONS :

Longueur totale : 697mm Longueur de la lame : 575mm Largeur de la lame : 30mm Epaisseur de la lame : 8.7mm Diamètre intérieur douille : 17.5mm Fourreau : 588mm

ARME A FEU : Fusil Gewehr 1888

Baïonnette Ersatz France M1866 Chassepot EB109

Cette modification est effectuée sur la poignée par un léger meulage de la partie initiale de la poignée sur environ 43mm de long et 8mm d’épaisseur tandis que la douille a été ici totalement supprimée. Le système de verrouillage reste d’origine. Le marquage initial sur le dos de la lame Y. Funcke & Cie, Herdecke, Mars 1868 a été partiellement effacé mais une pertie reste cependant encore visible.

Baïonnette Ersatz à partir d’une baïonnette française Chassepot 1866 . marquage française u 9573 fourreau A03313 et marquage fabricant partiellement effacé sur le dos de la lame Y. Funcke & Cie, Herdecke, Mars 1868. Marquage allemand 2Z sur la croisière.

ABC 1815, Roy Williams 743 p458, C. Mery NT3 p236

DIMENSIONS :

Longueur totale : 697mm Longueur de la lame : 575mm Largeur de la lame : 30mm Epaisseur de la lame : 8.7mm Diamètre intérieur douille : 17.5mm Fourreau : 588mm

ARME A FEU : Fusil Gewehr 1888

Baïonnette Ersatz France M1866 Chassepot EB110

Cette modification est effectuée sur la poignée par un léger meulage de la partie initiale de la poignée et la douille a été ici réduite de moitié. Le système de verrouillage reste d’origine.

Baïonnette Ersatz à partir d’une baïonnette française Chassepot 1866. marquage française Mre IMPle de St Etienne, 10bre 1867, logo de weyerberg-kirschbaum au talon,  fourreau G28221 marquage allemand 30.L.I.23 (Lanwehr-Regiment 30, Batailon I, arme 23, marquage fourreau A78766

Roy Williams 742 p457, C. Mery NT3 p235

DIMENSIONS :

Longueur totale : 697mm Longueur de la lame : 575mm Largeur de la lame : 30mm Epaisseur de la lame : 8.7mm Diamètre intérieur douille : 17.5mm Fourreau : 588mm

ARME A FEU : Fusil Gewehr 1888

Baïonnette Ersatz France M1866 Chassepot EB111

Cette modification d’une baïonnette Chassepot par les Allemands est probablement la plus complexe. Elle demandait en effet de de nombreuses opérations complexes surtout dans le cas de démontage de la poignée. Cette dernière est donc une poignée de modèle français 1866 en laiton à 15 cordons. Elle porte deux rivets traversants situés aux emplacements habituels. Le ressort est plat extérieur à droite et non modifié. Le dos de la poignée a été meulé sur sa partie arrière sur environ 40mm pour s’adapter à la grenadière du fusil qui porte le tenon de baïonnette. La croisière a été profondément modifiée par suppression du quillon et de la bague et par mise en forme de la partie médiane restante suivant les contours de la poignée. La poignée se trouve ainsi allongée de l’épaisseur de la croisière d’origine. La nouvelle croisière en S du modèle Allemand a été placée contre l’élément resté en place de la croisière d’origine. Elle présente des marquages régimentaires allemands. La lame reste la même et conserve ses marquages d’origine. Le fourreau est le fourreau habituel de chassepot mais avec un bouton de suspension allongé Allemand.

Baïonnette Ersatz à partir d’une baïonnette française Chassepot 1866. marquage française Mre IMPle de St Etienne, février 1868, marquage allemand 34.R.5 barré, 148.R.7.

ABC 1816, Roy Williams 748 p464, C. Mery NT3 p247

Baïonnette Ersatz France M1866 Chassepot modifiée pour le gewehr 71/84

Pour l’adaptation au fusil Gewehr 71/84, le dos de la poignée a été très légèrement meulé de quelques millimètres sur toutes les longueur et un biseau a été réalisé sur le côté gauche pour éviter l’arête de l’embouchoir du fusil. Le système de verrouillage, la lame et le fourreau restent d’origine. Les marquages de la Landwehr fait penser à des baïonnettes de prise de la guerre de 70 réutilisées dans un premier temps sans modifications pui qui auraient ensuite été modifiées pour le gewehr 71/84.

Baïonnette Allemande Ersatz à partir d’une baïonnette française Chassepot 1866. marquage française Mre IMPle de St Etienne, 10bre 1867, logo de weyerberg-kirschbaum au talon,  fourreau G28221 marquage allemand 30.L.I.23 (Lanwehr-Regiment 30, Batailon I, arme 23, marquage fourreau A78766

Roy Williams 742 p457, C. Mery NT3 p235

Baïonnette Allemande Ersatz à partir d’une baïonnette française Chassepot 1866. marquage française , Mre IMP Le de CHATt xbre 1868,maquage Allemand 29 L II 3 51(Landwehr-Regiment 29, Bataillon IIe Kompanie 3 arme 51) fourreau J3811.

Roy Williams 740 p462, C. Mery NT3 p232

DIMENSIONS :

Longueur totale : 697mm Longueur de la lame : 575mm Largeur de la lame : 30mm Epaisseur de la lame : 8.7mm Diamètre intérieur douille : 17.5mm Fourreau : 588mm

ARME A FEU : Fusil Gewehr 1871/84

Baïonnette Ersatz France M1866 Chassepot modifiée pour le gewehr 88

La modification est ici matérialisée par le meulage du dos de la poignée sur sa partie initiale et un fraisage de la bague sur sa partie initiale et interne. Le système de verrouillage n’a en revanche pas été modifié.

Baïonnette Allemande Ersatz à partir d’une baïonnette française Chassepot 1866. marquage française , St Etienne février 1871  fourreau Q 12722.

Roy Williams 728 p437, C. Mery NT3 p233

DIMENSIONS :

Longueur totale : 697mm Longueur de la lame : 575mm Largeur de la lame : 30mm Epaisseur de la lame : 8.7mm Diamètre intérieur douille : 17.5mm Fourreau : 588mm

ARME A FEU : Fusil Gewehr 1888

Baïonnette Ersatz France M1866 Chassepot raccourcie (civil ?)

Cette baïonnette présente un meulage de la partie initiale de la poignée qui laisse pensée à une adaptation à un fusil allemand mais le fait que le quillon soit coupé et la lame raccourcie pourrait faire penser à un travail d’armurier après guerre pour la transformer et couteau de chasse peut-être.

Baïonnette Ersatz M1866 Chassepot Fr raccourcie

C. Mery T3 p176

Baïonnette type Ersatz sur modèle Chassepot (copie Afghane)

Comme pour de nombreuses baïonnettes, l’appât du gain conduit les faussaires à produire des imitations afin de leurrer le collectionneur. Cette baïonnette de fabrication afghane et de qualité on ne peux plus médiocre, ne trompe personne tant elle est loin de la baïonnette qui lui servit de modèle. Elle présente un marquage sur le dos de la lame pour le moins hilarant puisque le faussaire y a inscrit Christopher Colombus, un trait d’humour sans doute !

Copie d’une baïonnette chassepot de prise par les allemands. Cette baïonnette, probablement fabriquée en Afghanistan; dans le but de tromper le collectionneur, est d’assez mauvaise facture et parfaitement identifiable comme fausse. Le marquage sur le dos de la lame est incohérent (Christopher Colombus !!)

Les baïonnettes françaises Gras 1874

La baïonnette Gras étaient en grand nombre chez les marchands, suite à leur vente par l’administration française dans les années 1880 du fait de leur obsolescence et du coût important généré par ce stock inutile. En début de guerre, les allemands réquisitionnèrent ces stocks afin de répondre rapidement aux besoins importants engendrés par le début de mobilisation. Au départ, les armes proposées ne sont pas modifiées puis, à partir de 1915, apparaissent des Gras modifiées de façon plus ou moins importante, pour s’adapter aux fusils allemands.

Baïonnette Ersatz France Gras M1874

Les épées baïonnettes Gras furent dans un premier temps utilisées sans aucune modification et comme arme de côté ou sur les fusils gras non modifiés, uniquement afin de répondre à une exigence réglementaire allemande qui prévoit que tout soldat doit être doté d’une baïonnette et ce qu’il soit ou non porteur d’un fusil. Ce fut donc le cas en 1914 et ce n’est qu’à partir de 1915 que les baïonnettes Gras furent modifiées pour s’adapter au fusil 1871 et 1888 puis plus tard au 1898. Ces baïonnettes reçoivent alors soit un aigle de propriété au pommeau, soit un marquage de propriétés sur les plaques, soit une immatriculation régimentaire plus ou moins complète. il est à noter qu’il est rare de trouver les deux marquages sur la même baïonnette. La problématique majeure des baïonnettes Gras réside dans la distance entre la croisière et le point de verrouillage afin de permettre la fixation sur un fusil allemand.

Baïonnette Ersatz à partir d’une baïonnette française Gras 1874 lame marquée Paris Oudry 1880 marquage française RT 72732 matricule Allemand 4.K.467 (Kürassier-Regiment ?)

DIMENSIONS :

Longueur totale : 645mm Longueur de la lame : 524mm Largeur de la lame : 21.3mm Epaisseur de la lame : 11.2mm Diamètre intérieur douille : 17.4mm Fourreau : 535mm

ARME A FEU : Fusil Gras 1874

Roy Williams 764 p484, C. Mery T3 p265

Baïonnette Ersatz à partir d’une baïonnette française Gras 1874 lame marquée Me d’Armes de St Etienne Février 1879 matricule L91375 et marquage de propriété sur la plaquette bois (tampon Deusches Reich)

Roy Williams p485, C. Mery T3 p265

DIMENSIONS :

Longueur totale : 645mm Longueur de la lame : 524mm Largeur de la lame : 21.4mm Epaisseur de la lame : 12mm Diamètre intérieur douille : 17.4mm Fourreau : 537mm

ARME A FEU : Fusil Gras 1874

Baïonnette Ersatz à partir d’une baïonnette française Gras 1874 lame marquée Manufacture d’Armes de Châtellerault : Henry Entrepreneur matricule 7567 et aigle de propriété allemand sur le pommeau

Roy Williams 765 p486, C. Mery T3 p266, A. Carter T3 p.209

DIMENSIONS :

Longueur totale : 645mm Longueur de la lame : 524mm Largeur de la lame : 21.4mm Epaisseur de la lame : 12mm Diamètre intérieur douille : 17.4mm Fourreau : 537mm

ARME A FEU : Fusil Gras 1874

Baïonnette Ersatz EB116

Pour adapter celle baïonnette française au fusil gewehr 1888, il a fallu procéder a plusieurs modifications : la première a consisté en un meulage assez prononcé du dos de la poignée afin de la rendre rectiligne, et quasi en continuation de la partie avant des plaquettes associée à un meulage important de la partie arrière de la bague de la croisière pour la réduire dans sa partie centrale à une épaisseur de 4.4mm. La partie au contact de la poignée et les rosettes ont également été fraisées. Le pommeau peut ou non, recevoir le marquage Deutschland en oblique au dessous du bouton-poussoir. La lame a été très légèrement pliée vers l’avant pour éviter de se retrouver dans l’axe du canon. Enfin le fourreau reste le même. Ces baïonnettes ont, en outre, conservées leurs marquages et poinçons français d’origine

Baïonnette Ersatz EB116 baïonnette française Gras 1874  modifiée marquage manufacture de tulle 1886 RP95227

ABC 1509, Roy Williams 770 p492, C. Mery T3 p183

Baïonnette Ersatz EB116 baïonnette française Gras 1874 modifiée marquage Manufacture d’armes de saint Etienne  mars 1879, marquage Deutchland au talon, h 42341 fourreau BT 126129

ABC 1509, Roy Williams 770 p492, C. Mery T3 p183

DIMENSIONS :

Longueur totale : 645mm Longueur de la lame : 523mm Largeur de la lame : 21mm Epaisseur de la lame : 11.5mm Diamètre intérieur douille : 17.5mm Fourreau : 535mm

ARME A FEU : Fusil Gewehr 1888

Baïonnette Ersatz EB117

La baïonnette suivante a reçue les mêmes modifications que la précédente mais avec des meulages bien moins marqués tant au niveau du dos de la poignée que de la partie antérieure de la bague. Là aussi, les marquages et poinçons français ont été conservés.

Baïonnette Ersatz EB117 baïonnette française Gras 1874 modifiée marquage usine de steyr 1878  FG28334 fourreau F 48997

DIMENSIONS :

Longueur totale : 645mm Longueur de la lame : 524mm Largeur de la lame : 21mm Epaisseur de la lame : 11.4mm Diamètre intérieur douille : 17.5mm Fourreau : 534mm

ARME A FEU : Fusil Gewehr 1888

Baïonnette Ersatz EB118

Lorsque les allemands ont voulus adapter les baïonnettes Gras au fusil gewehr 1888, ils devaient impérativement allonger la distance entre la bague et le point de verrouillage. pour les deux exemplaires précédents, le meulage de la bague fût la solution retenue malgré le risque de fragiliser l’ensemble. Pour cette baïonnette, en revanche, la solution consista à reculer le point de verrouillage. Pour ce faire, après avoir meulé le dos du pommeau et de l’arrière des plaquettes, la bague a été légèrement fraisée par l’arrière et une petite pièce métallique a été ajoutée au système de verrouillage de façon à reculer l’ergot de verrouillage. Elle est visible à l’arrière du ressort sous la forme d’une extension hémisphérique et on peut également la voir dans la rainure de fixation qui reste en T comme à l’origine. Le bouton-poussoir d’origine reste également le même. La lame et le fourreau ont les mêmes spécificités que sur les deux modèles précédents. . Cette modification présente l’avantage de ne pas fragiliser la bague car le meulage est très léger, de même pour le meulage du pommeau.

Baïonnette Ersatz EB118  baïonnette française Gras 1874 modifiée marquages français manufacture de St Etienne août 1875 F51706 fourreau N58785

ABC 1511, Roy Williams 776 p 506, C. Mery T3 p183

DIMENSIONS :

Longueur totale : 645mm Longueur de la lame : 523mm Largeur de la lame : 21.2mm Epaisseur de la lame : 11.5mm Diamètre intérieur douille : 17.5mm Fourreau : 535mm

ARME A FEU : Fusil Gewehr 1888

Baïonnette Ersatz EB121

Cette baïonnette Gras a été bien plus modifiée et de façon bien plus complexe que les EB116, 117 et même 118.. En effet, pour augmenter la distance entre la croisière et le point de fixation et permettre une utilisation avec le gewehr 71, le 71/84 et le 88 selon A. Carter et de façon certaine pour le 88, la croisière d’origine a été meulée par suppression de la bague et du quillon, pour ne conserver qu’une partie métallique dont le profil a été adapté à celui des plaquettes en bois, le tout servant d’espaceur. Une nouvelle croisière d’une autre baïonnette Gras a été fixé par rivets au talon de la lame, réduisant d’autant la longueur initiale de la lame. Ensuite, le dos de la partie en laiton du pommeau a été meulé sur une épaisseur de 1.5mm et sur une longueur de 42mm ce qui diminue la profondeur de la rainure de fixation de 9.5mm à 8mm pour faciliter l’adaptation au Gewehr 88. Enfin, le rivet traversant qui tient le ressort plat a été remplacé par une vis à tête bombée qui se fixe dans un rivet tubulaire dont la tête est d’un diamètre de 12 mm contre 9mm pour la rosette d’origine. Enfin, on trouve un poinçon d’acceptation allemand à proximité du bouton poussoir. La lame n’est pas modifiée mais la nouvelle croisière en réduit la longueur alors que le fourreau reste le fourreau d’origine. A. Carter indique que le dos de la lame a été meulé pour effacer le marquage habituel sur les baïonnettes Gras, il subsite sur cet exemplaire.

Baïonnette Ersatz EB121  baïonnette française Gras 1874 modifiée marquages français manufacture d’armes de Châtellerault octobre 1876 F30475 fourreau F49407

ABC 1512, Roy Williams 780 p 512, A. Carter T3 p238

DIMENSIONS :

Longueur totale : 645mm Longueur de la lame : 514mm Largeur de la lame : 21mm Epaisseur de la lame : 10.8mm Diamètre intérieur douille : 17.5mm Fourreau : 535mm

ARME A FEU : Fusil Gewehr 71, 71/84 et 1888

Baïonnette Ersatz EB61

Cette baïonnette Gras a été modifiée par remplacement complet de la poignée d’origine par une poignée en laiton lisse à bec peu marqué. le bouton poussoir est à droite, le système de verrouillage est interne et la rainure est en trèfle. la soie est visible entre les 2 plaquettes qui sont maintenues par 2 vis en acier dont la tête est arasée. La croisière d’origine a vu son quillon amputé de la partie courbée et la bague a été sectionnée et ouverte. un trou de nettoyage imposant a été usiné à l’avant de la croisière et empiète même sur celle-ci. La poignée porte parfois le marquage AD HANNOVER (Artillerie-Depot Hannover) sur le côté droit. La lame reste identique et porte parfois encore les poinçons et le marquage sur le dos de la lame. Le fourreau est également celui d’origine.

Baïonnette Ersatz EB61 lame française baïonnette gras 1874 marquage Manufacture de St Etienne octobre 1876 fourreau n° r54217

Baïonnette Ersatz EB61 poignée Marquée A.D. HANNOVER,  lame française baïonnette gras 1874 marquage Manufacture de St Etienne Janvier 1876  n° g 51636

Baïonnette Ersatz EB61 poignée 3 rivets,  lame française baïonnette gras 1874 marquage Mre D’Armes de Saint Etienne Xbre1876, fourreau et Baïonnette au même matricule français L 52110

ABC 1507, Roy Williams 788 p 525, C. Mery T3 p277-280

DIMENSIONS :

Longueur totale : 645mm Longueur de la lame : 522mm Largeur de la lame : 21.2mm Epaisseur de la lame : 10.8mm Fourreau : 536mm

ARME A FEU : Fusil Gewehr 1888

Baïonnette Ersatz EB123

Certaines baïonnettes Gras ont été modifiées pour s’adapter au fusil gewehr 98 et au Kar.98. Pour ce faire, la poignée et les plaquettes d’origine ont été enlevées et la carcasse de la poignée et de la soie ont été modifiées pour recevoir 2 plaquettes à dos en accolade comportant un trou de nettoyage à quelques millimètres de la croisière alors qu’un nouveau pommeau a été brasé sur la carcasse en ménageant une rainure de fixation en trèfle pour le passage de la baguette. La découpe des plaquettes est oblique. Le bouton poussoir est à droite et le système de fixation se fait par ressort interne. La croisière d’origine a été modifiée par suppression du quillon en arrondi à 10mm de la poignée et de la bague dont il subsiste un embryon de douille pour le passage du canon. La lame et le fourreau ont été conservés, ainsi que les marquages et poinçons français.

Baïonnette Ersatz EB123 poignée Allemande , lame française baïonnette gras 1874 marquée Mfe D’armes de St Etienne , marquage fourreau illisible

ABC 1568-1, Roy Williams 784 p 518, C. Mery T3 p 272

DIMENSIONS :

Longueur totale : 657mm Longueur de la lame : 523mm Largeur de la lame : 21mm Epaisseur de la lame : 11.6mm Fourreau : 538mm

ARME A FEU : Fusil Mauser 1898

Baïonnette Ersatz EB124

Cette baïonnette est une variante de la précédente. elle a subi les mêmes transformations mais la poignée présente un pommeau plus massif, de même forme mais avec des plaquettes plus larges. Elle porte la mention A.D. HANNOVER (Artillerie-Depot)

Baïonnette Ersatz EB124 poignée Allemande marquée A.D. HANNOVER, lame française baïonnette gras 1874 marquée Mfe D’armes de St Etienne avril 1876, r 2 2 66, marquage fourreau fg33483

ABC 1568-4, Roy Williams 785 p 519-21, C. Mery T3 p 272

DIMENSIONS :

Longueur totale : 657mm Longueur de la lame : 523mm Largeur de la lame : 21mm Epaisseur de la lame : 11.6mm Fourreau : 538mm

ARME A FEU : Fusil Mauser 1898

Baïonnette Ersatz EB125

Cette baïonnette est une variante des précédentes mais plus courte, possiblement car la lame a été cassée lors de sa pliure manuelle et finalement adaptée pour ne pas la jeter. Dans ce cas, le fourreau a été adapté et un embout en laiton a été ajouté. Le pommeau porte ici l’inscription württemberg dans un cartouche associée ala ramure de scerf utilisée comme marque de propriété par ce royaume.

Baïonnette Ersatz EB125 lame baïonnette française Gras 1874 raccourcie, marquage Württemberg sur la poignée, marquages français effacés

Roy Williams 786 p 522, C. Mery T3 p273

Baïonnette Ersatz EB126

Cette variante des modèles précédents est la plus rare compte tenu de la complexité de la réalisation de l’usinage d’un pommeau de type S.98. Le pommeau en acier à bec à découpe en S sur les plaquettes présente une rainure de fixation en trèfle. Le bouton poussoir est à droite et le verrou est actionné par un ressort interne. Les plaquettes en bois sont tenues par deux vis à têtes sans fente à gauche et écrou à 2 encoches à droite. Elles présentent un petit trou de nettoyage sur chaque face. La croisière d’origine a été modifiée par suppression du quillon en arrondi à 10mm de la poignée et de la bague dont il subsiste un embryon de douille pour le passage du canon. La lame et le fourreau ont été conservés, ainsi que les marquages et poinçons français.

Baïonnette Ersatz EB126  lame française baïonnette gras 1874 marquée Manufacture de tulle janvier 1877,  r 2 2 66, marquage fourreau j 26985

ABC 1569, Roy Williams 787 p 523, C. Mery T3 p 277

Baïonnette Ersatz EB127

Le fusil lebel (ou modèle 1886-93) fût largement réutilisé par les allemands comme arme de prise lors de la première guerre mondiale, ces derniers, ramassés en grande quantité sur les champs de bataille dans les premiers temps du conflits, furent donc réutilisés en l’état après nettoyage et vérification et ce dès 1915.. Les baïonnettes lebel qui seront utilisées sur ces fusils ne subiront pas de transformation. elles ont par ailleurs conservées le plus souvent les marquages de matricule français, mais reçurent soit un marquage sur le côté gauche de la poignée comportant un marquage de propriété par exemple A.D. Deutsches. R pour Artillerie ‘Depot Deutsches Reich suivi parfois d’un marquage régimentaire (ici 17.A.F.9.128.  (Fus-Artillerie 17, Batterie 9, arme 128)), soit un aigle de propriété (Reichsadler) sur le pommeau de la poignée (dans notre cas les 2), soit encore un marquage régimentaire simplifié sur la croisière.

Baïonnette Ersatz à partir d’une baïonnette française Lebel 1886 française AL 96866 matricule Allemand A.D. DEUTSCHES.R . 17.A.F.9.128.  (Fus-Artillerie 17, Batterie 9, arme 128), aigle de propriété sur le pommeau

ABC 1449, Roy Williams 792 p532, poignée illustrée page 535 C. Mery T3 p287

DIMENSIONS :

Longueur totale : 639mm Longueur de la lame : 520mm Diamètre de la lame : 14mm diamètre de la douille : 15mm Fourreau : 534mm

ARME A FEU : Fusil modèle 1886-93

Baïonnette ersatz EB128

Cette baïonnette est issue du modèle français sabre-baïonnette modèle 1892 1er type. La poignée se compose d’un poignée en fibre vulcanisée noire maintenues par 2 petits rivets. La bague et la croisière sont d’épaisseurs égales. La lame est droite et présente une gouttière à départ rectiligne sur chaque face. Le dos de la lame, au niveau de la pointe, comporte une rainure en V sur 150mm. On retrouve également une encoche d’environ 150mm située à 37.5 mm de la croisière située entre la gouttière et le tranchant de la lame. Elle sert à maintenir le fourreau. Trois poinçons figures au talon, alors que le numéro matricule (lettre suivi de plusieurs chiffres) se trouve sur le quillon de la croisière. Le fourreau est en acier, à pontet, le bracelet de pontet reprenant le matricule de la baïonnette. Les tout premiers exemplaires de cette baïonnette porte une inscription sur le dos de la lame (Manufacture d’Armes de Châtellerault juillet 1893 ici) et toutes datées de 1893.

Comme seule la version 1er type était en service en 1914, seule cette dernière a donc été capturée et été utilisée par les Allemands. Utilisées comme arme de côté ces baïonnettes françaises n’ont pas été modifiées, celle présentée ici a uniquement reçu la marquage Deutschland sur le pommeau, mais aucune de ces baïonnettes ne présentent de numéro matricule ou poinçons allemands. Selon A. Carter, elles furent distribuées comme arme de côté aux Eisenbahntruppen (troupes ferroviaires) organisée en Eisenbahn-Betriebs-Kompagnien (Compagnie d’exploitation ferroviaire) et Eisenbahn-Bau-Kompagnien (compagnie de construction ferroviaire).

Baïonnette Ersatz à partir d’une baïonnette française Berthier 1892 1er type A 14299, lame marquée Mre d’Armes de Châtt juillet 1893, marquage Deutschland sur le pommeau

ABC 877, Roy Williams 796 p542, poignée illustrée page 535 C. Mery T3 p 293

DIMENSIONS :

Longueur totale : 540mm Longueur de la lame : 520mm Largeur de la lame : 23mm Epaisseur de la lame : 8mm Diamètre de la douille : 13mm

ARME A FEU : Mousqueton 1892 de prise

Baïonnettes Ersatz Allemandes à partir de baïonnette Italienne

Baïonnette Ersatz Italie M1870 EB63

Cette baïonnette est le fruit du montage d’une lame de baïonnette italienne 1870 sur une poignée en acier ersatz de type EB3à 5 selon A. Carter, présentant la bague ouverte à double diamètre en en deux pièces, caractéristique de ces modèles. Une fois la poignée et la croisière italienne déposées, il ne subsistait que ka soie étroite de l a lame italienne. Comme la poignée allemande devait être fixée par deux rivets transfixant la soie, une partie de la lame fût utilisée à cette effet. Ainsi le pan creux commence juste à la croisière et la longueur de l lame a été réduite de 28mm.. De fait le nom de l’arsenal italien au talon de la lame n’est plus visible. Le fourreau d’origine, avec ses garnitures laitons, a été conservé et adapté.

Baïonnette Ersatz à partir d’une baïonnette italienne M1870 par modification de la poignée,(type allemand ersatz EB6) le marquage italien est effacé, la croisière est légèrement tordue d’un côté, le fourreau d’origine a été conservé (marquage Brescia 1889)

Roy Williams 826 p590, C. Mery NT3 p. 313

DIMENSIONS :

Longueur totale : 612mm Longueur de la lame : 488mm Largeur de la lame : 26mm Epaisseur de la lame : 6.6mm Longueur du pan creux : 349mm Largeur du pan creux : 8.9mm

ARME A FEU : Fusil Gewehr 88/98

Baïonnette Ersatz Italie M1870 EB132

Cette baïonnette ersatz est une italienne M1870 n’ayant subi aucune modification. En effet, elle se fixe tant sur le Gewehr 71 que sur le 71/84 sans modification et bien que l’ajustement soit juste, le diamètre de 17.5mm reste inférieur aux 17.4mm du fusil allemand 1871. la croisière porte le marquage E.B.R.R.66 pour Ersatz-Bataillon Reserve-Infanterie -Regiment 66.

Baïonnette ersatz à partir du modèle Sabre-Baïonnette italien M 1870, le marquage d’origine sur la croisière est masqué par des X et l’autre côté est marqué E.B.R.R.66 (Ersatz-Bataillon Reserve-Infanterie -Regiment 66).

Roy Williams 816 p573 C. Mery NT3 p 305

DIMENSIONS :

Longueur totale : 645mm        Longueur de la lame : 517mm Largeur de la lame : 26.2mm  Epaisseur de la lame : 7mm Diamètre douille : 17.8mm      Fourreau : 528mm

ARME A FEU : Fusil Gewehr 71 et 71/84

Baïonnette Ersatz Italie M1870 EB135

Cette baïonnette est issue d’un modèle italien 1870 à long ressort dont la poignée a reçu de nombreuses modifications. Le talon a été meulé à l’arrière et une rainure en trèfle a été aménagée. Le système de fixation a été modifié par mise en place d’un bouton-poussoir rond à droite et d’une seule pièce de verrouillage de forme allongée à gauche. il est à noter que le ressort d’origine a été conservé bien que plus fonctionnel. Les plaquettes et les vis de fixation ont été conservées. La vis de fixation la plus éloignée de la croisière est ainsi cachée par le ressort. Le quillon d’origine a été conservé mais la bague a été supprimée et il n’en reste qu’un embryon. La lame d’origine conserve ses caractéristiques initiales et sa longueur, il en va de même pour le fourreau. la croisière reçoit un marquage Art. DEP MAGDB du dépôt d’artillerie de Magdebourg qui a effectué la transformation. Il subsiste ça et là des restes de marquages et poinçons de réception italiens.

Baïonnette ersatz sur le modèle Sabre-Baïonnette italien M 1870, la croisière composte le marquage Art. DEP MAGDB (dépôt d’artillerie de Magdebourg).

ABC N°1462, Roy Williams 820 p580 C. Mery NT3 p 301

DIMENSIONS :

Longueur totale : 641mm        Longueur de la lame : 519mm Largeur de la lame : 26.6mm  Epaisseur de la lame : 6.3mm Fourreau : 524mm

ARME A FEU : Système mauser 1898

Baïonnette Ersatz Italie M1870 EB138

Cette baïonnette est un exemple de baïonnette italienne convertie pour une utilisation sur le gewehr 98 allemand. Réalisée à partir d’une baïonnette italienne 1870 type D dont on a supprimé la poignée en laiton, conservé une partie de la croisière ainsi que la lame et le fourreau. la poignée de type allemand 84-98 1er type présente un dos en accolade, une rainure de fixation en trèfle et un pommeau acier à découpe oblique sur les plaquettes. Il comporte un bouton poussoir à droite et un verrouillage interne et reçoit dans certains cas le marquage par le mot Württemberg dans un cartouche à extrémités arrondies surmontant le poinçon du Wurtemberg qui figure un bois de cerf. les plaquettes bios épousent les formes de la carcasse et sont tenues par 2 vis dont la tête à gauche est lisse et dont l’écrou à droite présente 2 encoches ainsi qu’ un petit trou de nettoyage rond situé à 16mm de la croisière. la croisière italienne a vu son quillon raccourci et sa bague partiellement recoupée pour ne laisser subsister qu’un embryon. Certains exemplaires ont la croisière retournée pour laisser l’encoche italienne côté lame. La lame est droite à un tranchant et contre-tranchant sur environ 150mm. le pan creux situé sur chaque face à extrémités arrondies mesure 360mm. Enfin, le fourreau est celui d’origine ou d’un autre modèle italien. Il existe également un fourreau entièrement acier de fabrication exclusive à ce modèle.

Baïonnette Allemande Ersatz à partir d’une baïonnette italienne M1870 type D, le marquage italien est  effacé, le fourreau n’est pas le fourreau d’origine de ce type de modèle mais reste un modèle italien.

ABC 1535-5 Roy Williams 824 p589 C. Mery NT3 p 311

DIMENSIONS :

Longueur totale : 650mm Longueur de la lame : 516mm Largeur de la lame : 26.7mm Epaisseur de la lame : 7mm Fourreau : 550mm

ARME A FEU : Fusil mauser 98

Baïonnette Ersatz Italie M1870 EB139

Ce remontage est sensiblement similaire au précédent mais d’un part le pommeau ne présente pas de marquage et également parla lame d’origine qui est issue d’un modèle 1870 type U ou Z., les autres modifications sont les mêmes

Baïonnette Allemande Ersatz à partir d’une baïonnette italienne M1870, le marquage italien est partiellement effacé (?157?1), le fourreau d’origine a été conservé (marquage Terni 1889)

ABC 1535-2 Roy Williams 825 p589

DIMENSIONS :

Longueur totale : 650mm Longueur de la lame : 516mm Largeur de la lame : 26.7mm Epaisseur de la lame : 7mm Fourreau : 550mm

ARME A FEU : Fusil mauser 98

Baïonnettes Ersatz Allemandes à partir de baïonnette portugaise

Baïonnette Ersatz Portugal M 1886 EB142

Cette baïonnette initialement portugaise est construite selon le modèle autrichien 1855 dont elle s’inspire tant par la poignée que par la lame et le fourreau. Sa croisière ne présente pas le quillon habituellement rencontré sur le modèle autrichien. Le pommeau et la croisière sont en acier, les plaquettes bois sont fixées par deux rivets bombés sur rondelles. La lame est faiblement yatagan et présente une gouttière sur chaque face. Le dos de profil légèrement convexe présente le marquage Steyr 1886. le fourreau est an acier à bouton de suspension autrichien. Les Allemands ont modifiés cette baïonnette pour en permettre son utilisation sur le fusil gewehr 88 en réalésant la bague à 17,6mm sur les premiers mm et en allongeant légèrement la coulisse de directrice.

Baïonnette Allemande ersatz EB142 à partir d’une baïonnette portugaise Modèle 1886 fabriquée par OEWG (österraichische wafenfabrikgesellschafft). Marquage Steyr 1886 sur le dos de la lame. Poinçon allemand sur la poignée, marquage R. R. 6. 13 (6ème Régiment d’infanterie de réserve, arme 13). Le diamètre de la douille a été augmenté à 17,5mm.

ABC 1259-2, Roy Williams 836 p.605, C. Mery NT3 p 317, A. Carter Volume  III p281.

DIMENSIONS :

Longueur totale : 600mm Longueur de la lame : 470mm Largeur de la lame : 29.6mm Epaisseur de la lame : 8mm Diamètre de la douille : 15.5mm Fourreau : 487mm

ARME A FEU : Fusil Gewehr 88

Baïonnettes Ersatz Allemandes à partir de baïonnette Roumaine

Baïonnette Ersatz Roumanie M1879 EB145

Cette épée baïonnette, issue du modèle 1879 roumain pour le fusil peabody, fût modifiée pour s’adapter au fusil gewehr 88 par ajout d’une bague de douille sur la croisière. Le pommeau est en laiton à découpe oblique sur les plaquettes, et comme décrit dans le Roy Williams, il a été légèrement meulé au dos sur quelques millimètres. Le ressort est extérieur, plat, sur le côté droit et comme les plaquettes il est tenu par un rivet. La croisière en acier est tenue par deux rivets médians, elle est terminée par un quillon recourbé en direction de la lame, tandis que l’autre extrémité est terminée par une bague sans rosettes ni retour et modifié par adjonction d’un mince tube qui dépasse à l’arrière. La lame est en T avec tranchant et contre-tranchant sur 130mm.

Baïonnette Allemande EB145 à partir d’une baïonnette roumaine M1879 peabody fabriquant Steyr 1892. Marquage régimentaire roumain sur la croisière et présente de la lettre K au talon de la lame.

ABC 1584, Roy Williams 840 p.611, C. Mery NT3 p 317, A. Carter Volume  III p284.

DIMENSIONS :

Longueur totale : 600mm Longueur de la lame : 470mm Largeur de la lame : 29.6mm Epaisseur de la lame : 8mm Diamètre de la douille : 15.5mm Fourreau : 487mm

ARME A FEU : Fusil Gewehr 88

Baïonnettes Ersatz Allemandes à partir de baïonnette Siamoise

Baïonnette Ersatz Siam Modèle 1903 EB149

Cette baïonnette fabriquée en 1903 pour s’adapter au fusil, mauser type 45, arme règlementaire dans le royaume du Siam, c’est à dire maintenant la Thaïlande, est restée en stock important en Allemagne au début de la première guerre mondiale. Elles furent donc réquisitionnées pour une utilisation sur le fusil Gewehr 71, 71/84 et 88 sans qu’aucune modification ne soit nécessaire. Les marquages régimentaires sont assez rares. Certaines portent un W au dos de la lame qui marque probablement le fabricant Weyersberg & Kirschbaum.

Baïonnette Allemande ersatz à partir d’une Baïonnette M 1903 du royaume de Siam (Thaïlande). W sur le dos de la lame, probablement pour Weyersberg & Kirschbaum.

Roy Williams 848 p 626, C. Mery NT3 p 327

DIMENSIONS :

Longueur totale : 371mm Longueur de la lame : 250mm Largeur de la lame : 26.8mm Epaisseur de la lame : 5.8mm Diamètre intérieur douille : 16.5mm Fourreau : 261mm

ARME A FEU : Fusil Gewehr 71, 71/84, 88

Protection pour la coulisse du tenon

Cet accessoire s’emboîte sur la rainure du tenon de la baïonnette. Il est fabriqué à partir d’une pièce de verrouillage fixée par deux rivets sur une pièce d’acier, l’ensemble formant un tenon de fusil. Un brevet fût déposé le 17 Août 1915 par la société Fritz Koeller et celui-ci semble identique mais il ne comporte ni marquage de contrôle ni inscription.
