Baïonnette Prussienne vers 1750

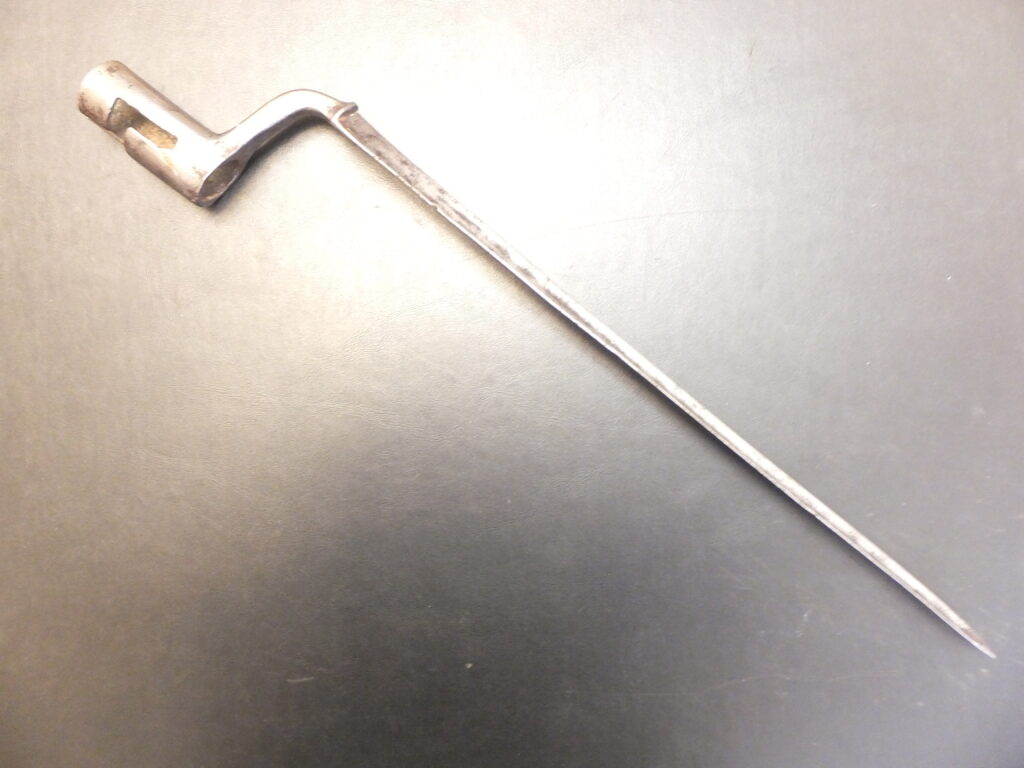

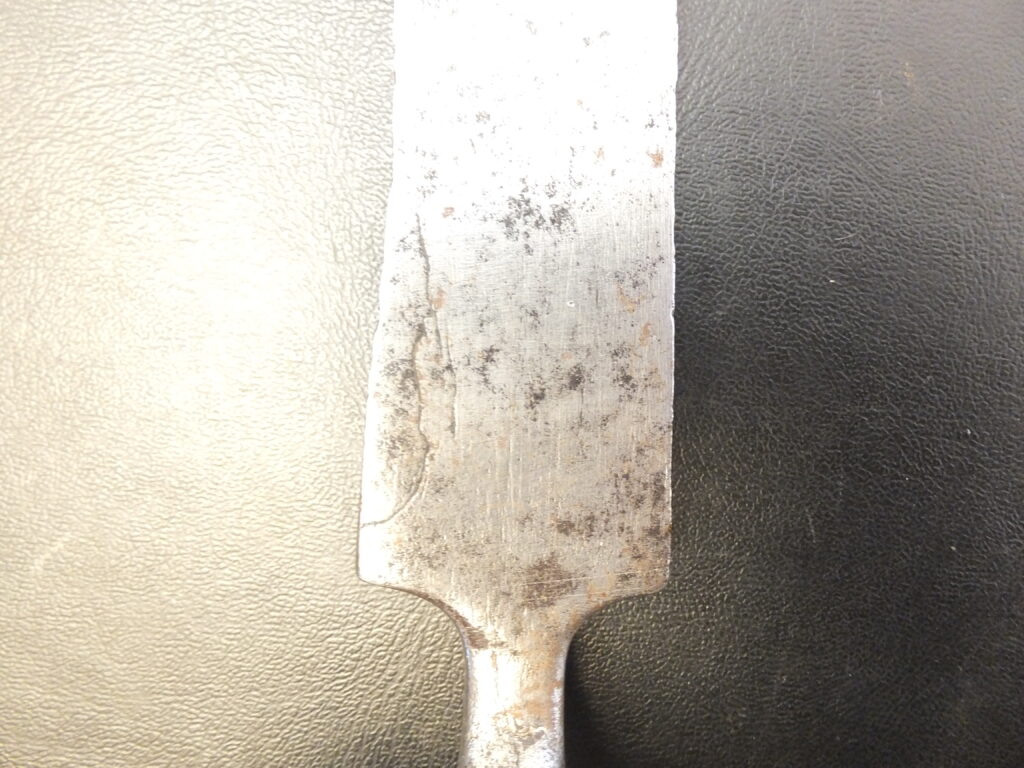

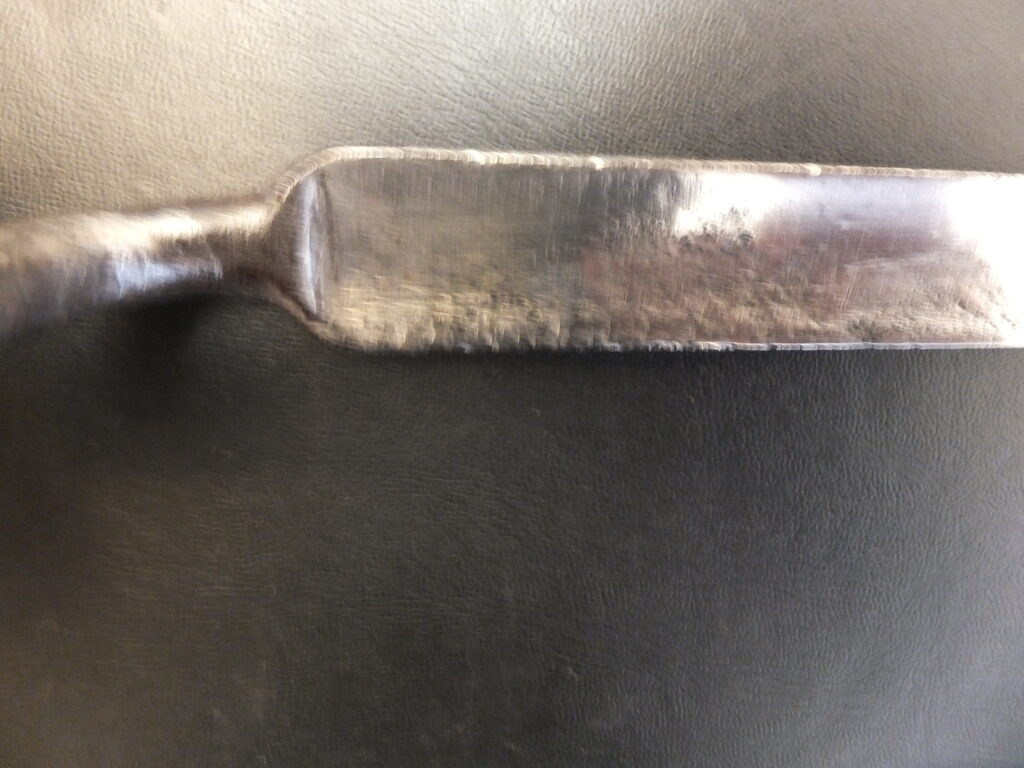

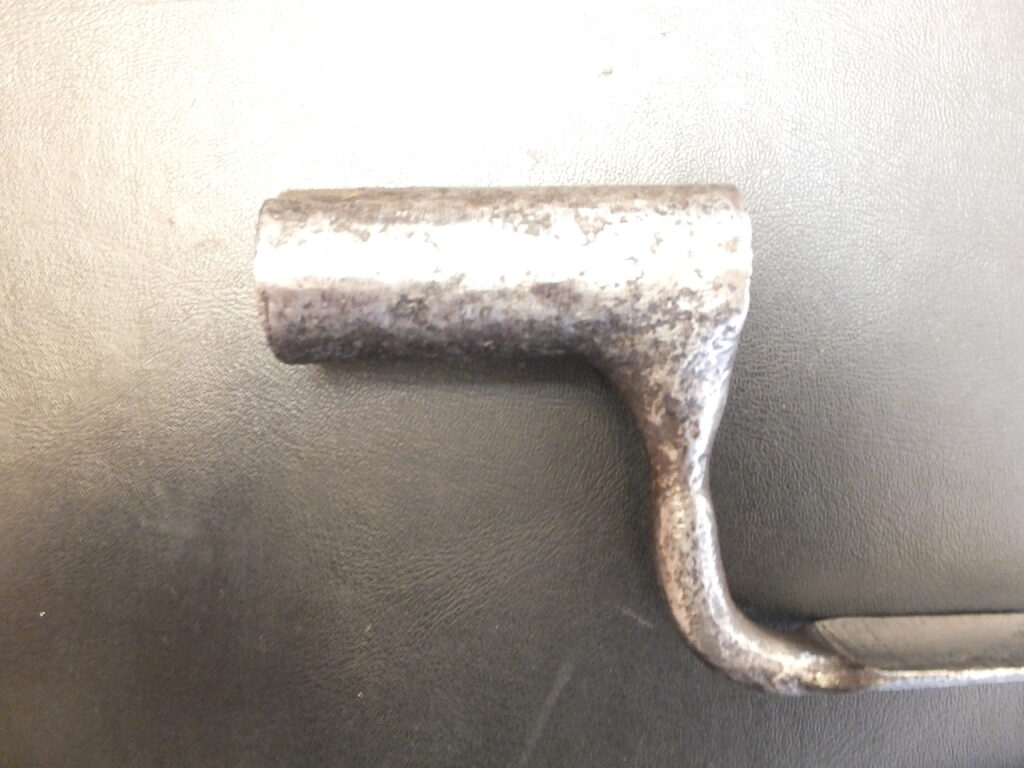

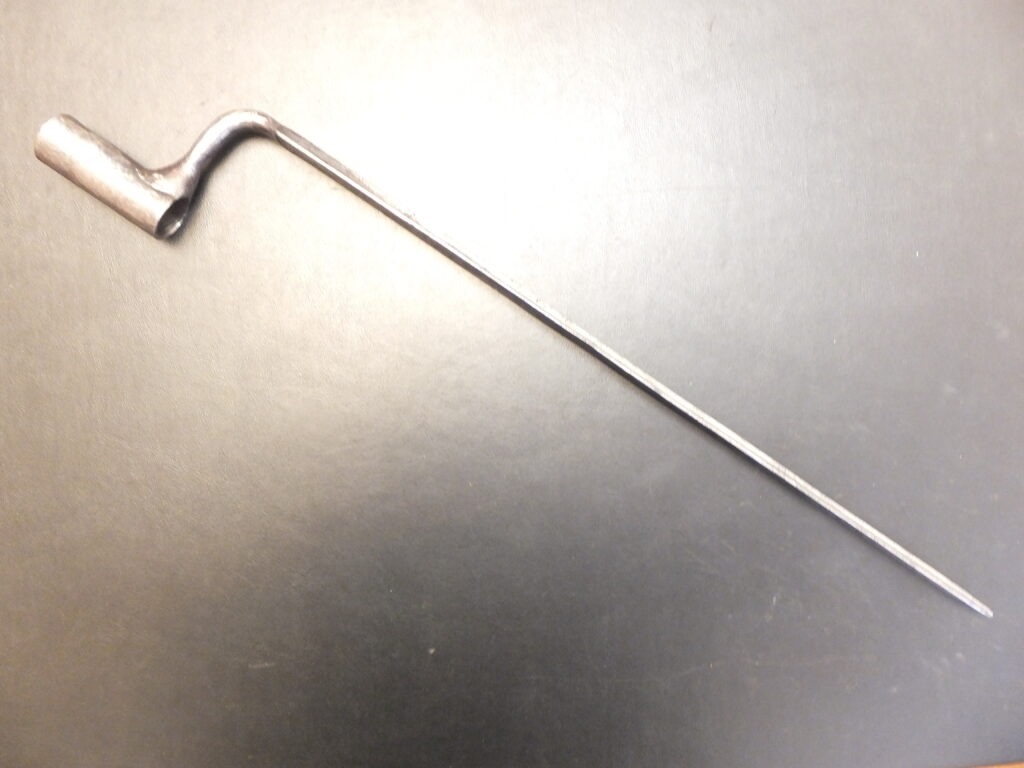

Baïonnette prussienne vers 1750

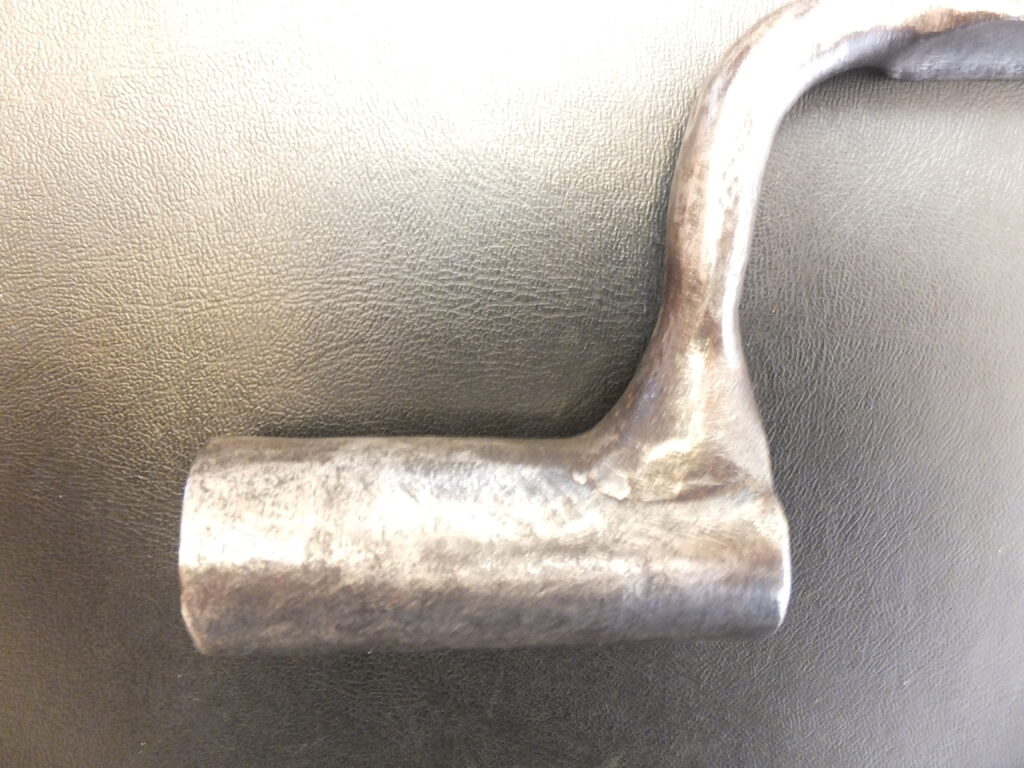

Baïonnette Bavaroise vers 1750

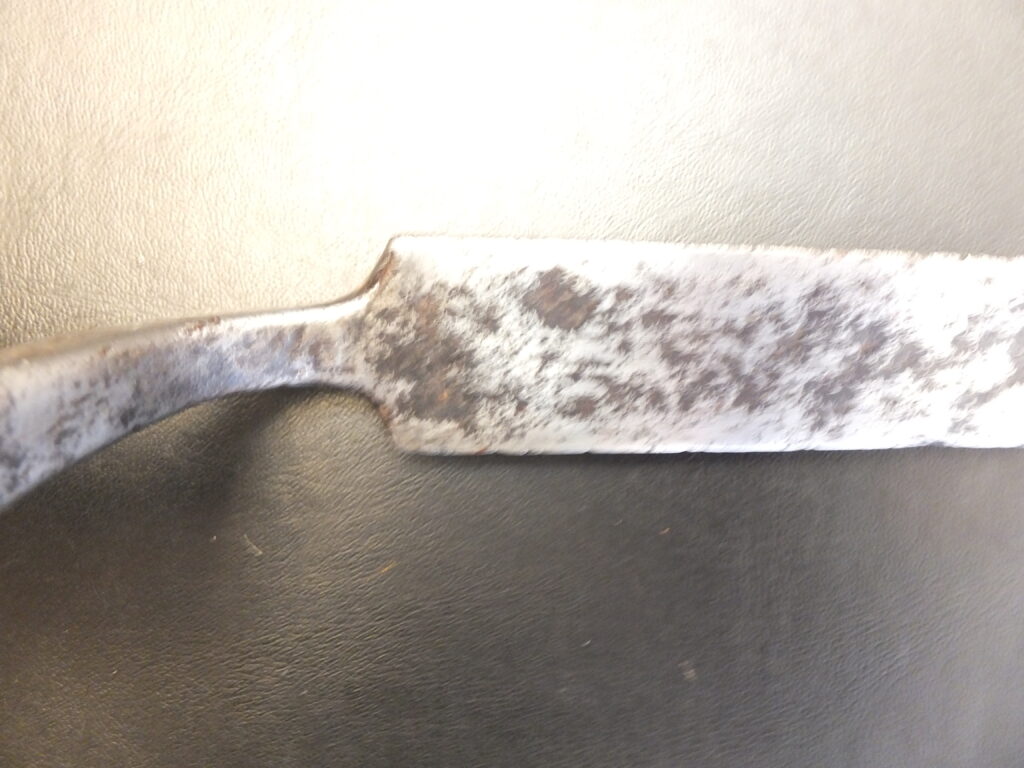

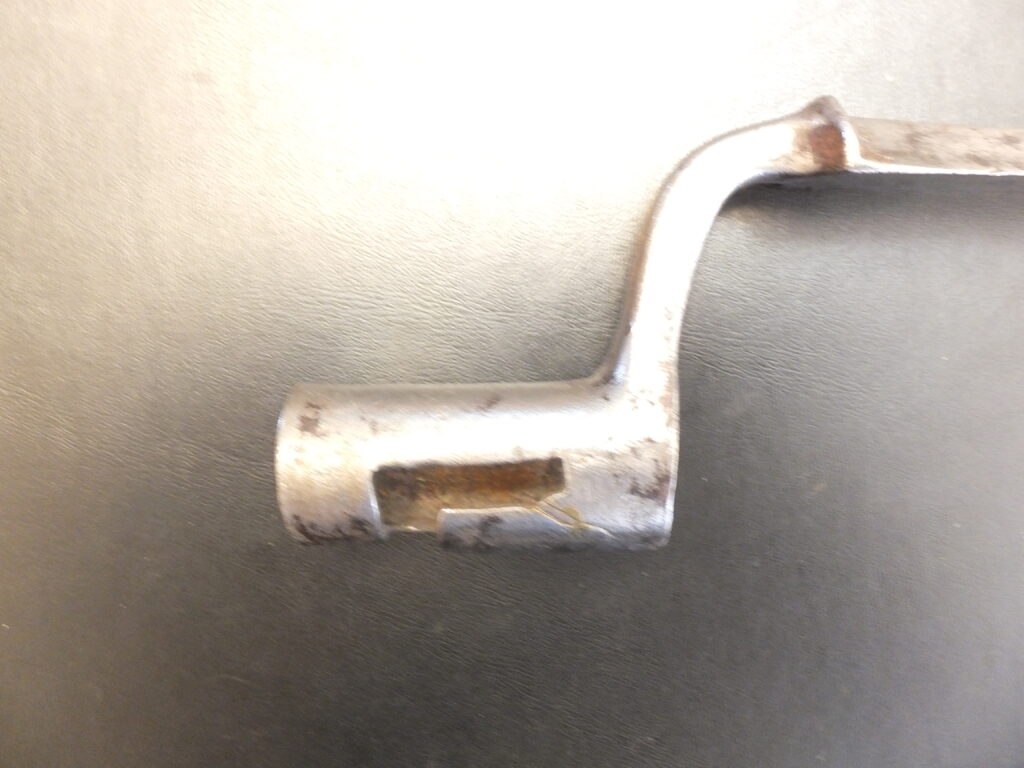

Baïonnette bavaroise vers 1750

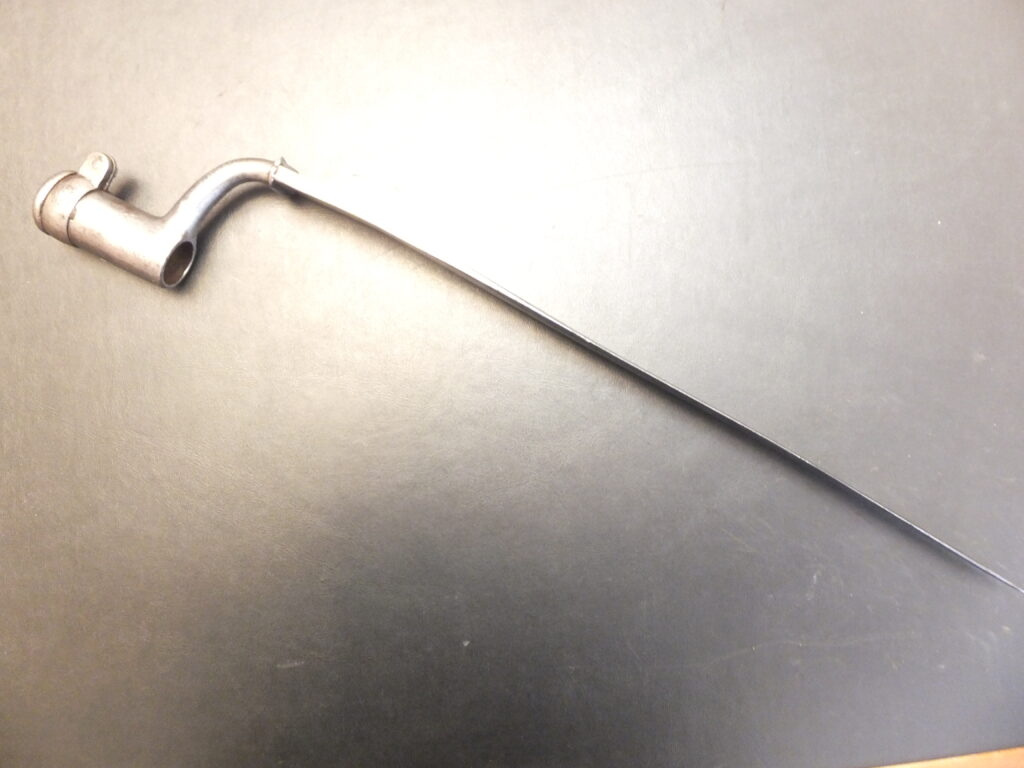

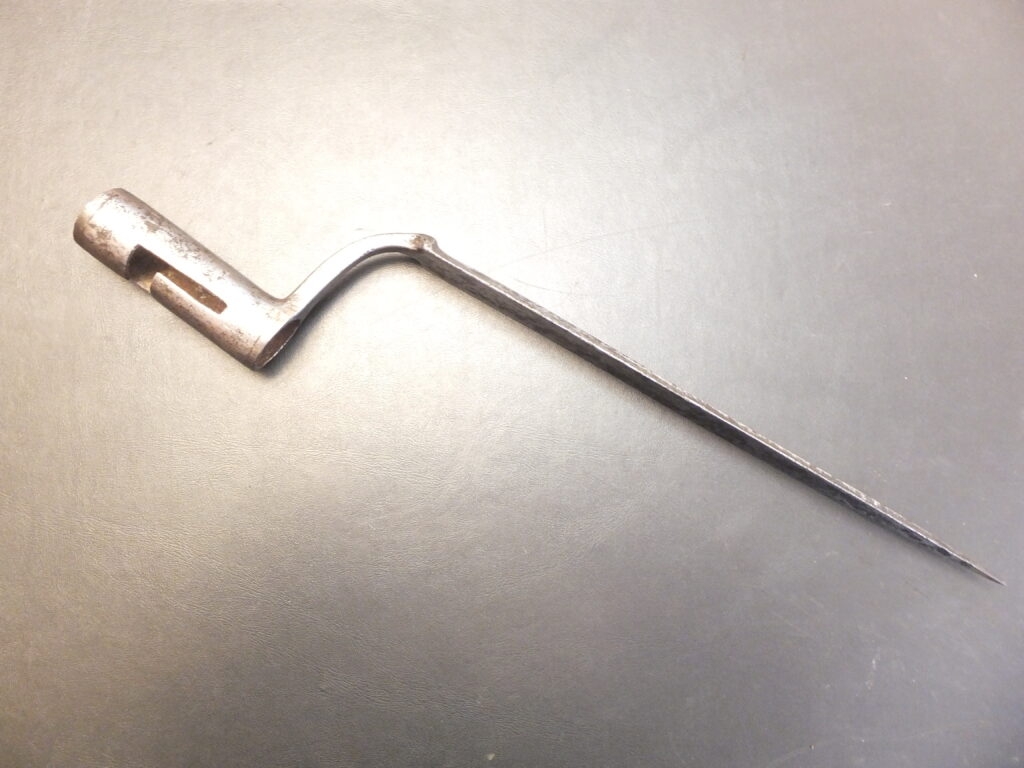

Baïonnette M1804 Manson-Gewehr (dit M 1826)

Les baïonnettes modèle M1804 également appelées modèle 1826 sont en fait bavaroises et destinées au fusil Manson 1804. Toutes ces baïonnettes présentent de nombreuses variations à l’exception du diamètre de la douille. La douille est à virole basse pour tenon dessous. Elle présente un  bourrelet à pontet à l’arrière. La lame est de section quadrangulaire aplatie.

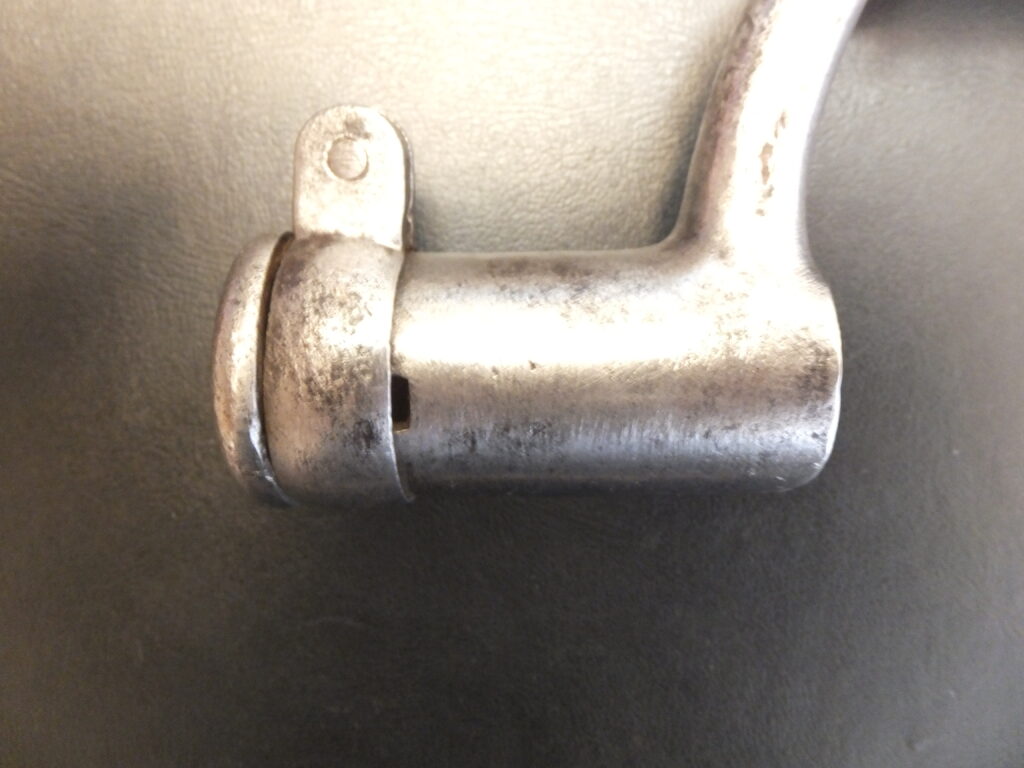

Dillenbajonett M1804 Manson Gewehr appelée Modèle 1826. marquage 1121 sur la douille, 3 et poinçon sur le coude

ABC 973, Roy Williams 69 p68, C. Mery T1 p 28

DIMENSIONS :

Longueur totale : 534mm   Longueur de la lame : 460mm Largeur de la lame : 23.5mm Diamètre douille : 22.4mm  Longueur douille : 64.7mm

ARME A FEU : Fusil bavarois Manson M1804

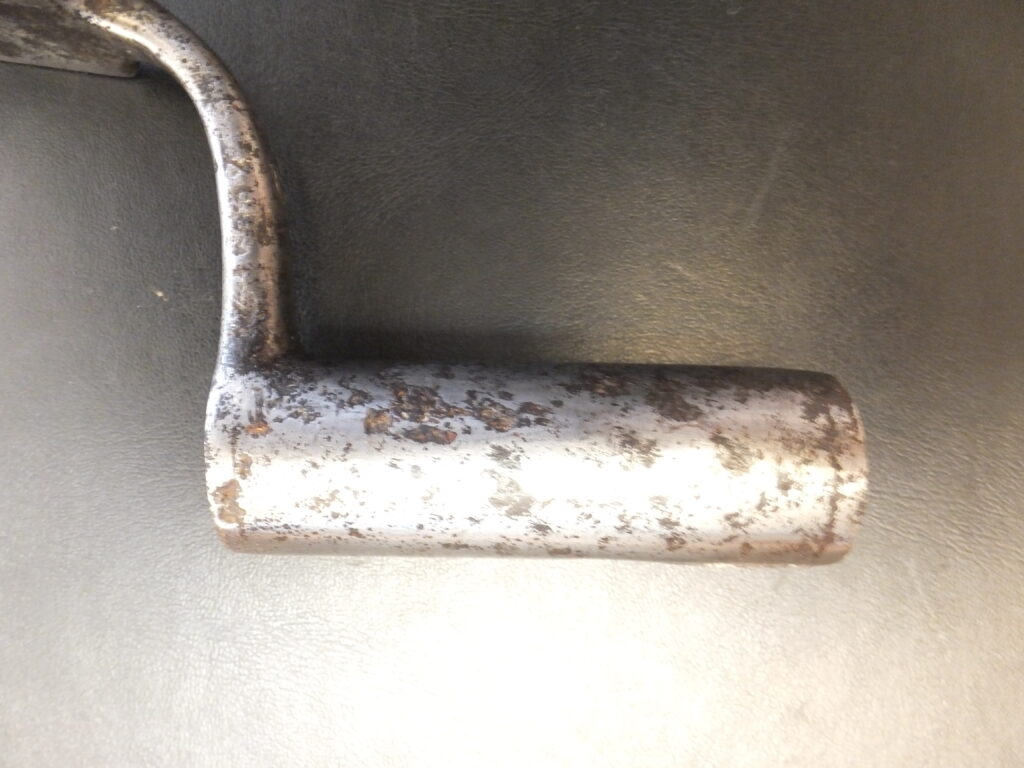

Baïonnette Dillenbajonett M1809

La baïonnette modèle M1809 est destinée au fusil M1809 neupreussiches infanterie Gewehr. Cette baïonnette à douille prussienne se caractérise par une douille exempte de virole. La douille sans rainure de fixation ni virole, comporte uniquement un ergot de verrouillage pour assurer la fixation sur le canon. Cette dernière se fait par un ressort plat au niveau du canon, qui reprend en le copiant, le système de fixation du fusil autrichien de 1798. La lame est de section triangulaire non vidée.

Le fourreau est en cuir brun à garnitures laiton.

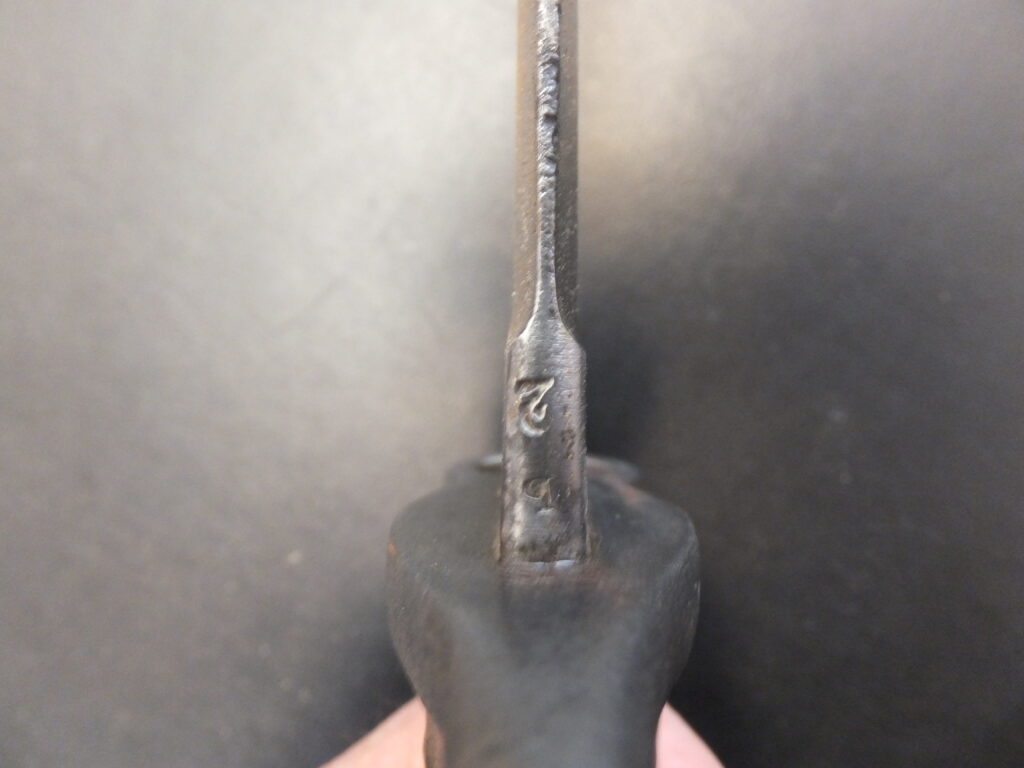

Dillenbajonett Modèle M1809, marquage B??? sur la douille, 2 sur le talon

ABC 1084, Roy Williams 45 p.44, C. Mery T1 p.31, F. Rüdiger T1 p.32

DIMENSIONS :

Longueur totale : 568mm Longueur de la lame : 490mm Largeur de la lame : 23mm Epaisseur de la lame : 10.5mm Diamètre douille : 23.4mm       Longueur douille : 78mm

ARME A FEU : Fusil d’infanterie modèle 1809 (Neupreussiches infanterie Gewehr)

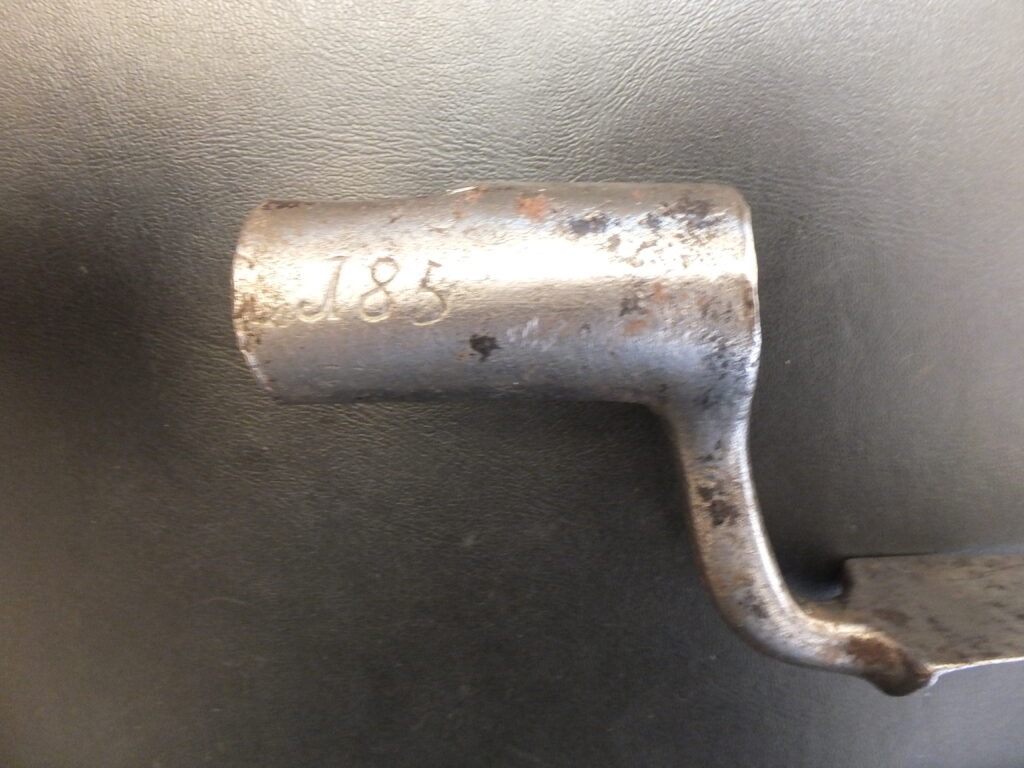

Baïonnette Dillenbajonett M1839

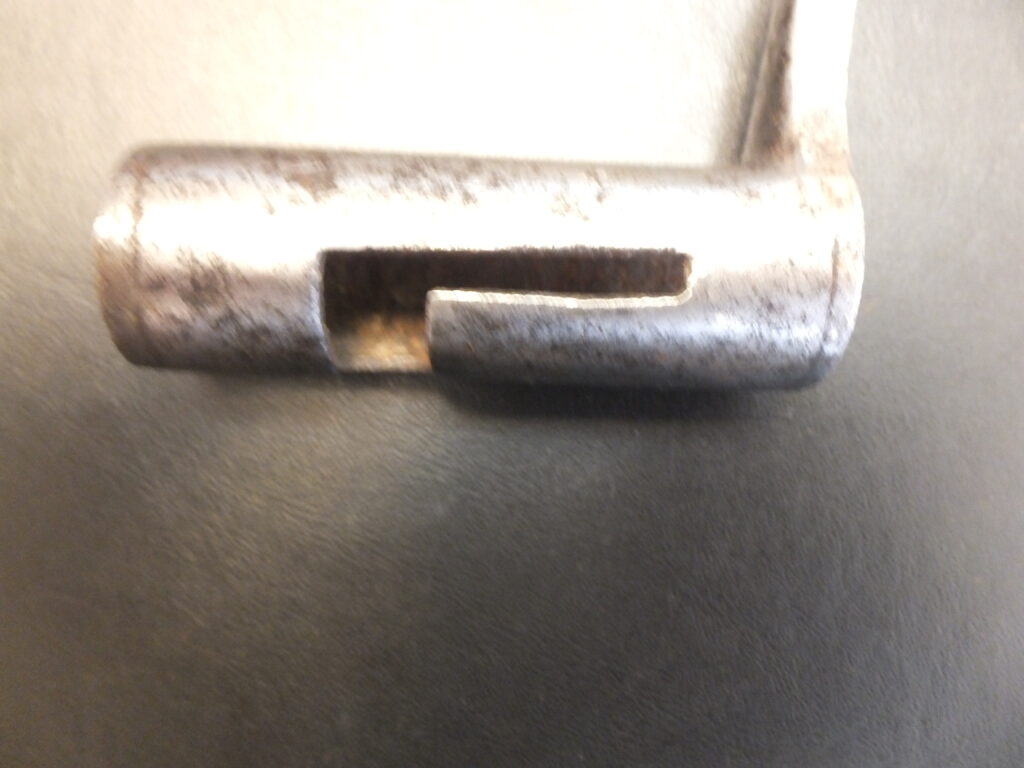

La baïonnette modèle M1839 est destinée au fusil M1839 Cette baïonnette à douille prussienne se caractérise par une douille également exempte de virole comme le modèle 1809. La douille sans rainure de fixation ni virole, comporte une amorce de bourrelet d’un côté et une encoche pour la fixation du fusil par un ressort porté par le canon. Elle est beaucoup plus courte que le modèle 1809. La lame est à section triangulaire évidée, les gouttières des pans extérieurs se prolongent sur le coude. Le départ de la gouttière de la face interne est arrondi.

Le fourreau est en cuir brun à garnitures laiton mais uniquement pour les troupes de la Landwehr, des troupes de réserve et certaines unités de marine.

Dillenbajonett Modèle M1839, marquage 22 sur la douille et 4477 sur le coude.

ABC 1085, Roy Williams 92 p.91, C. Mery T1 p.36, R. Franz T1 p.57

DIMENSIONS :

Longueur totale : 568mm  Longueur de la lame : 490mm Largeur de la lame : 21.8mm  Epaisseur de la lame : 10.5mm Diamètre douille : 22mm  Longueur douille : 68mm Fourreau : 480mm

ARME A FEU : Fusil d’infanterie modèle 1839 (Patent Gewehr M1839)

Baïonnette prussienne M/41

La baïonnette prussienne modèle M1841 est destinée au fusil M1841 Dreyse à aiguille, innovant par son chargement par la culasse. La douille est assez courte, à virole basse sur simple fente. Les deux extrémités de la virole sont maintenues par une vis, elles sont échancrées vers l’extérieur en demi-cercle afin de laisser passer la baguette du canon. La lame est à section triangulaire sans évidement, à petit arrêtoir dorsal qui porte une lettre gothique sous couronne.

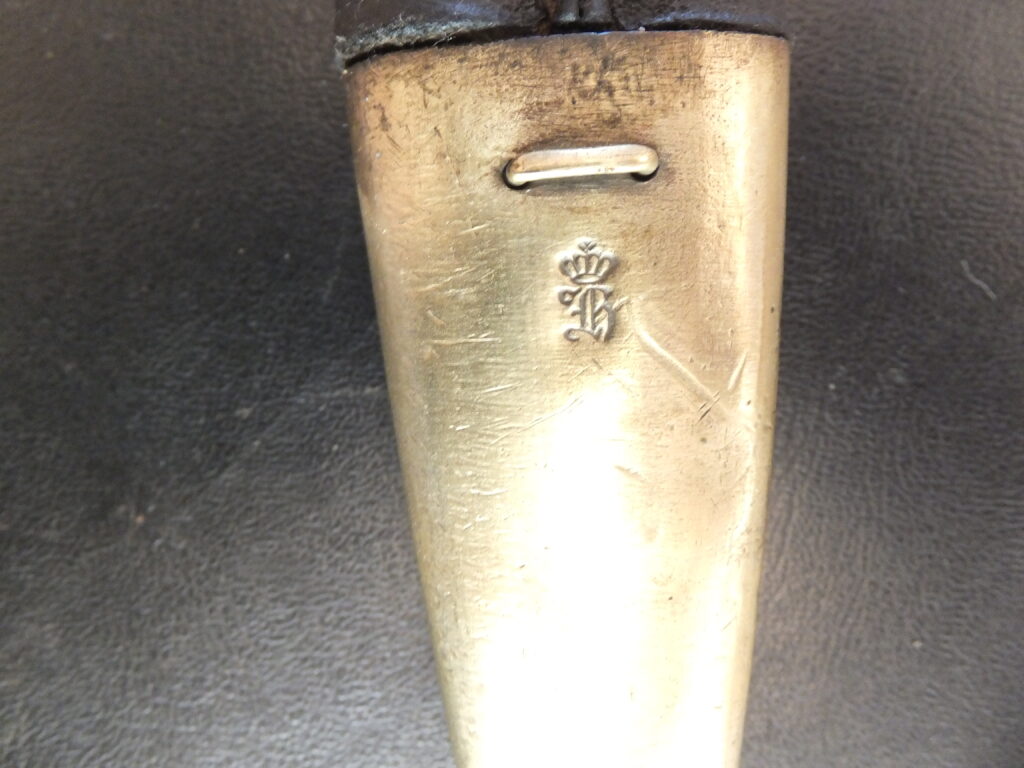

Le fourreau est en cuir noir à garnitures laiton.

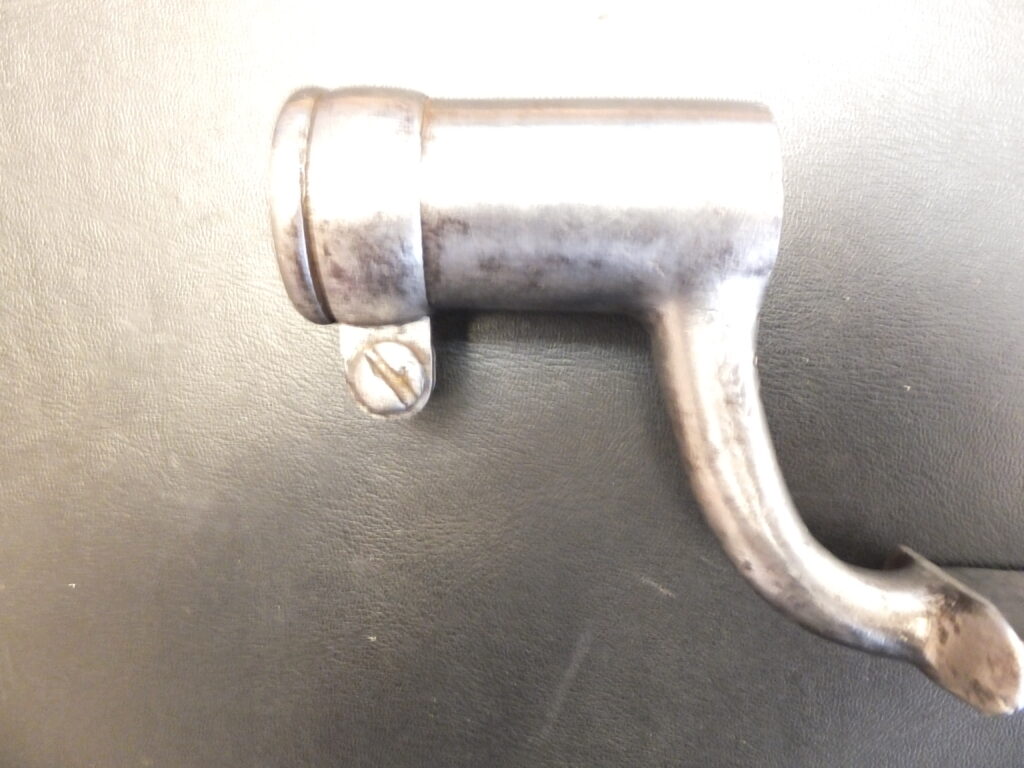

Fabriquée à l’usine de Sommerda, cette baïonnette est destinée au fusil Dreyse 1841, marquage 1.162 sur le coude.

ABC 1047, Roy Williams 95 p94, C. Mery T1 p 37, R. Franz T1 p.69

DIMENSIONS :

Longueur totale : 559mm Longueur de la lame : 497mm Largeur de la lame : 19mm  Epaisseur de la lame : 10mm Diamètre douille : 21.3mm      Longueur douille : 53.5mm

ARME A FEU : Fusil Dreyse modèle 1841 (Zündnadel Infanterie Gewehr M1841)

Baïonnette Dillenbajonett Ô/M Defensions-Zündnadelgewehr (Österreichisches Muster, modèle Autrichien)

Certaines baïonnettes autrichiennes M1854 furent capturées lors de la guerre de 1866 contre l’Autriche. Elles furent alors utilisées comme arme de défenses par la Prusse. La douille est à fente hélicoïdale et virole médiane légèrement déportée vers l’avant. La lame est de section quadrangulaire aplatie.

Le fourreau présente un corps en bois recouvert de cuir, les garnitures et le bouton de suspension sont en acier.

Cette baïonnette de capture présente à la fois les marquages autrichiens d’origine mais également prussiens distinctifs à savoir un poinçon constitué d’une lettre gothique sous couronne apposé sur la partie arrière du coude au départ de la lame et parfois un marquage régimentaire.

Baïonnette autrichienne modèle 1854 réutilisées . Matricule autrichien 5.6.154; Poinçon d’acceptation prussien. Les marquages K2 : 12 et IL21:533 marquent qu’elle a été dans le Kassler Fundus.

ABC 1057, Roy Williams 128 p139; C. Mery T1 p 57, R. Franz T1 p.109

DIMENSIONS :

Longueur totale : 560mm  Longueur de la lame : 473mm Largeur de la lame : 23.5mm  Epaisseur de la lame : 12.2mm Diamètre douille : 19.4mm       Longueur douille : 80.5mm Fourreau : 506mm

ARME A FEU : Fusil modèle 1854 Lorenz, modèle 1862 et modèle 1867 Wänzel

Baïonnette M 1853/55 (Grand duché de Bade)

La baïonnette modèle 1853-55 reprend les caractéristiques propres aux baïonnettes badoises à savoir : le pommeau rond très massif en laiton, de très fines cannelures sur la poignée, une ligne incurvée délimitant les cannelures au pommeau, croisière en S à peine ébauchée, les marquages badois caractéristiques. La poignée en laiton très massive comporte un pommeau à bec important et au profil rond caractéristique. La soie est rivetée au talon et comporte un bouton de rivure saillant. Une ligne courbe à l’arrière délimite la portion  de la poignée ornée de 29 fines cannelures transversales qui ne sont interrompues qu’au dos, au niveau de la rainure de fixation. Un court ressort plat sur le côté droit, est tenu par un rivet dont l’extrémité apparaît à gauche, noyé dans le laiton. Un autre rivet en acier à tête arasée est apparent de chaque côté et sert à fixer la soie en avant du ressort. La rainure de fixation en T présente un léger chanfrein et se continue par une rainure de directrice qui s’arrête à la croisière. La croisière est en acier avec une bague à retour à peine amorcé vers l’avant d’un côté, un quillon à très léger retour vers l’arrière de l’autre côté. La lame yatagan présente un tranchant et un contre-tranchant sur 135mm environ. Le pan creux sur chaque face mesure 435mm et commence au carré après un très petit ricasso de 12mm, il se termine en arrondi.

Le fourreau entièrement en acier, à bouton de suspension de forme caractéristique, très allongé en trèfle et renflé. Cuvette à bord latéral tenue par un gros rivet médian sur chaque face. L’extrémité est à large bouton de bouterolle hémisphérique.

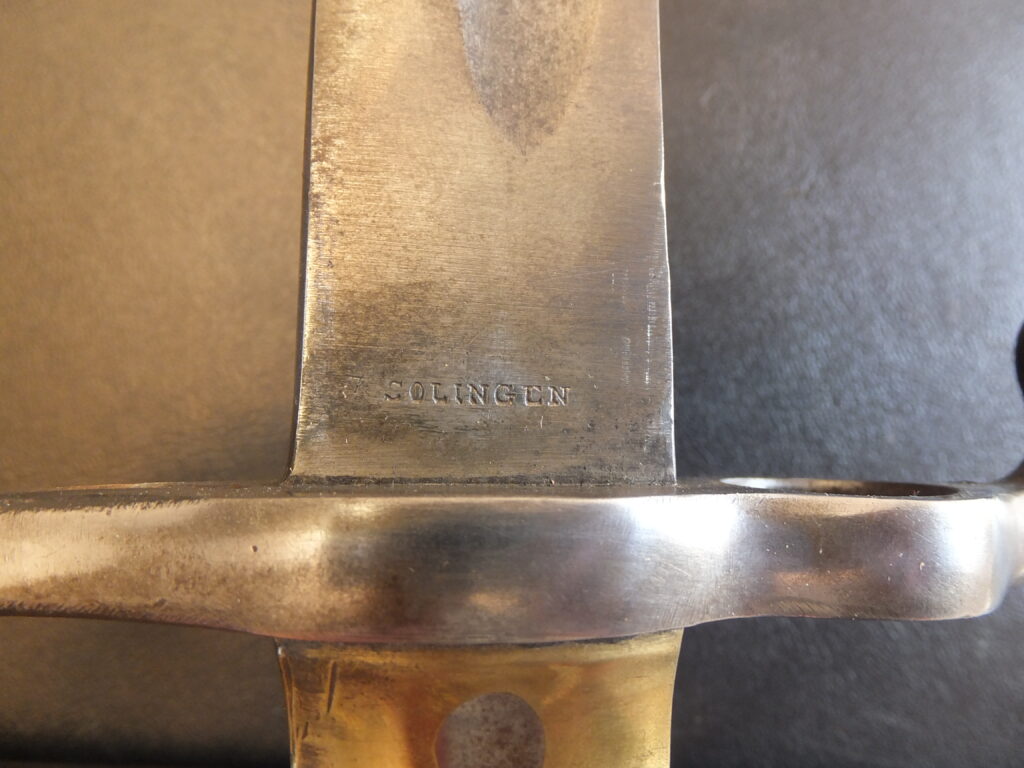

Cette baïonnette présente le poinçon représentant les armes du Duché de bade dans un ovale, frappé au départ du pan creux de la lame côté droit, sur la croisière, et également sur le fourreau. La lame, comme pour le modèle de chasseur, est fabriquée par Weyersberg (nom frappé côté droit) à Solingen (frappé côté gauche). Ce modèle pour l’artillerie et le génie est très rare car réservée à certaines unités seulement d’un très petit état. Il semble que le fourreau initial était en cuir mais trop fragile, il fût rapidement remplacé par celui en acier.

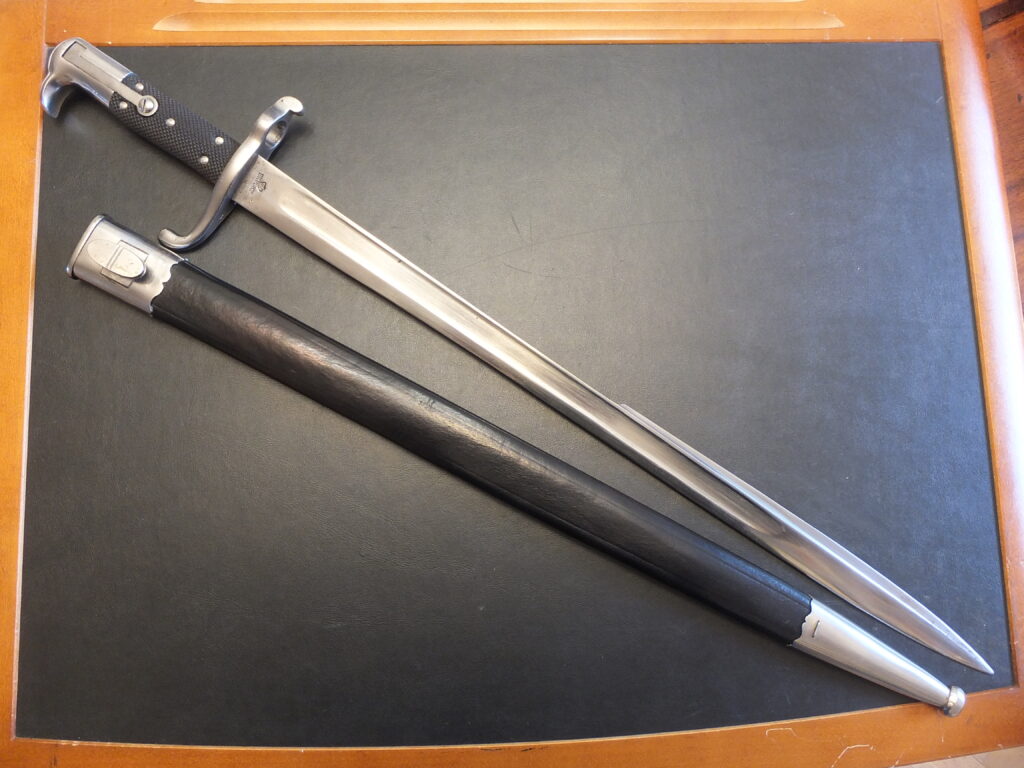

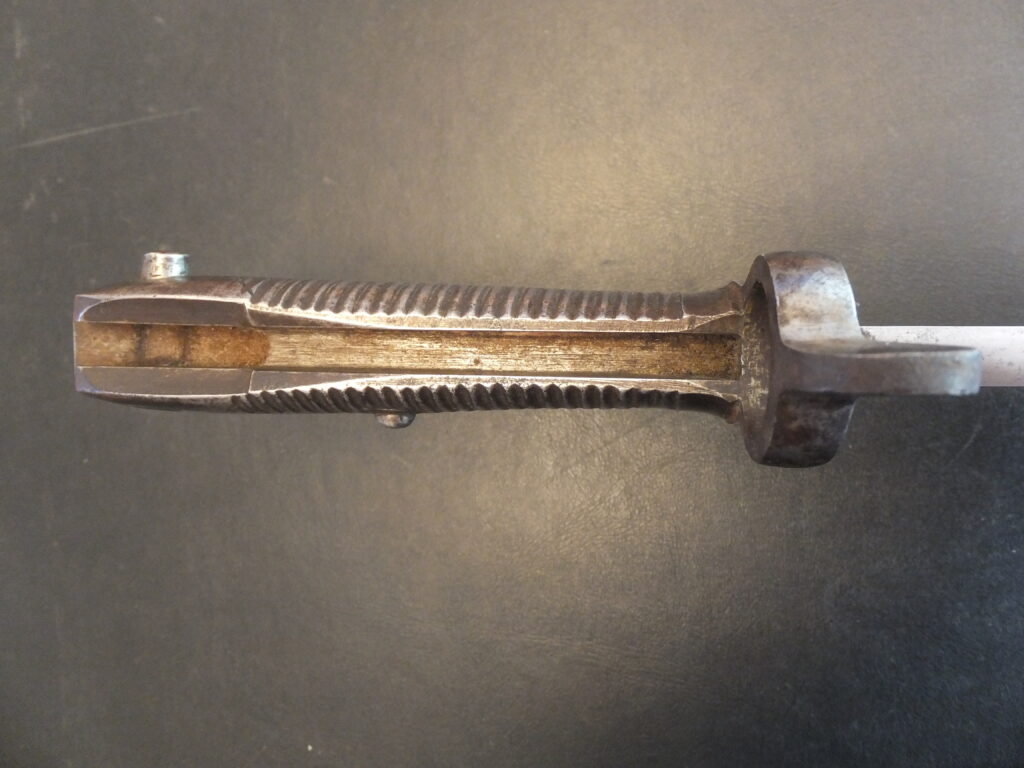

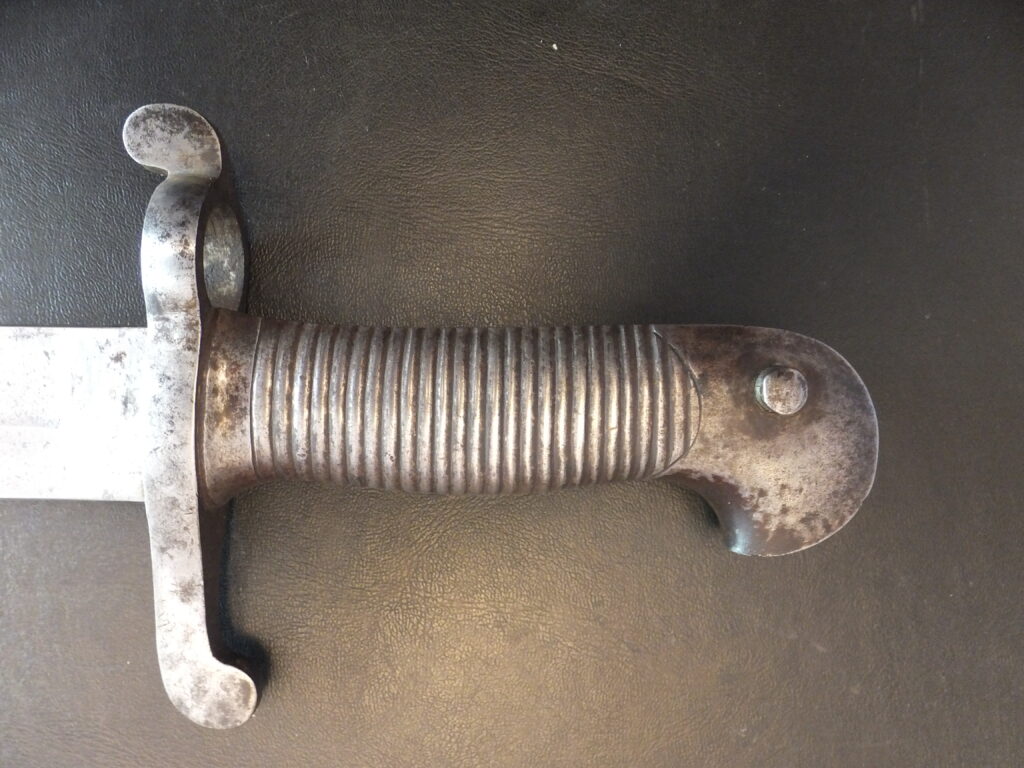

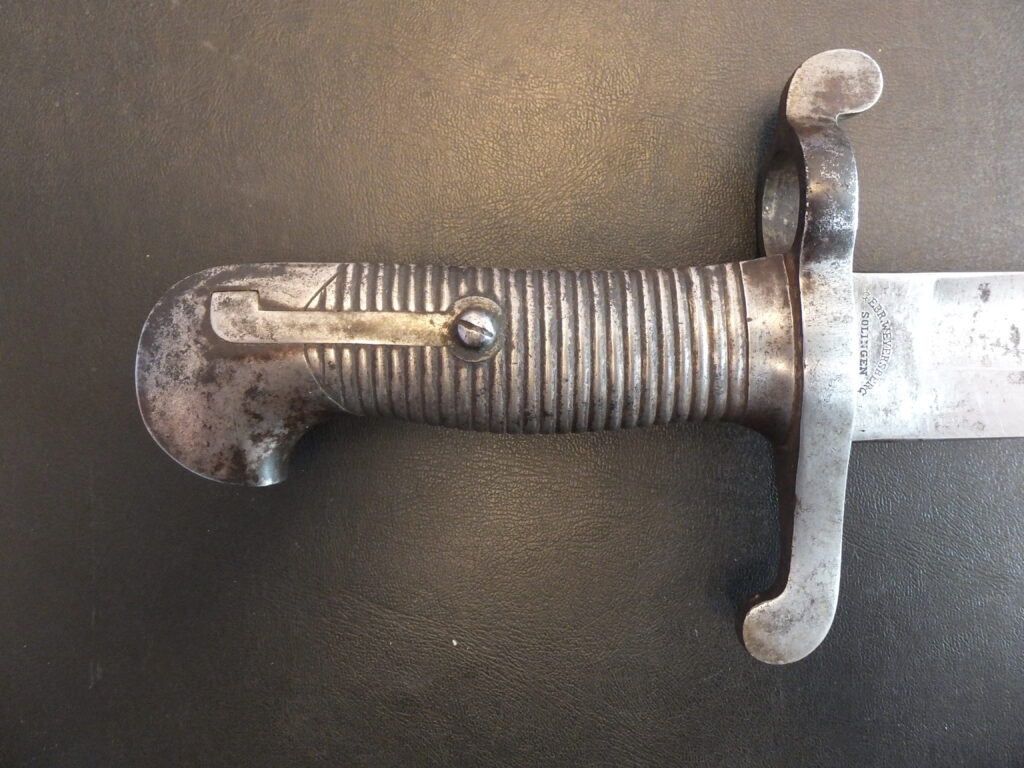

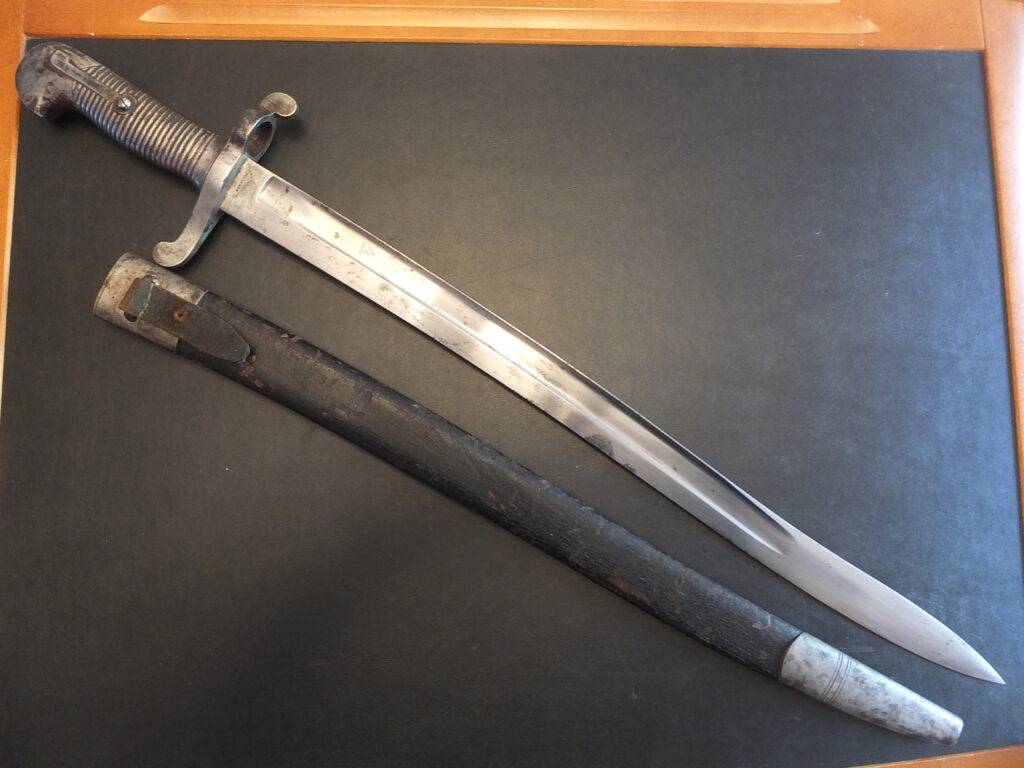

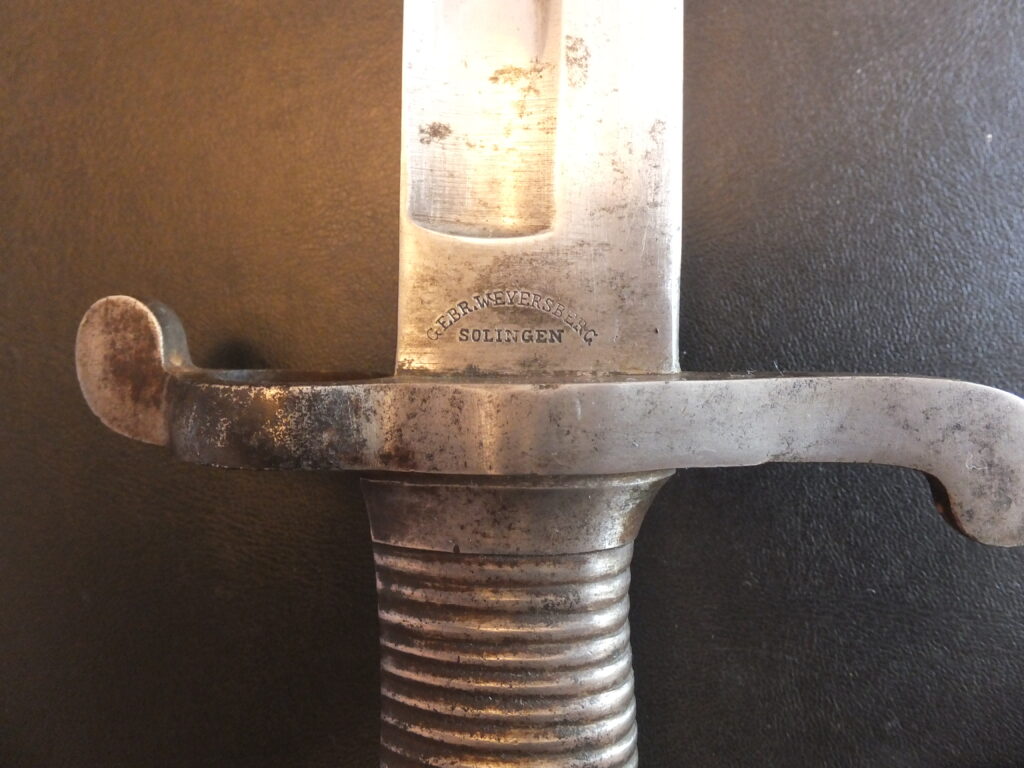

Sabre Baïonnette à lame yatagan Modèle 1853/55 du grand duché de Bade. Fabriquant Gebr. Weyersberg Solingen. Matricule 146. Marquage I.89.

ABC 1713, Roy Williams 115 p125; C. Mery T1 p 59.

Sabre Baïonnette à lame yatagan Modèle 1853/55 du grand duché de Bade. Fabriquant Gebr. Weyersberg Solingen. Matricule 372.

ABC 1713, Roy Williams 115 p125; C. Mery T1 p 59.

DIMENSIONS :

Longueur totale : 696mm  Longueur de la lame : 570mm Largeur de la lame : 31.3mm  Epaisseur de la lame : 10mm Diamètre douille : 21.9 mm  Fourreau : 591mm

ARME A FEU : Artilleriegewehr M 1850-54 ou Pionierkarabiner M 1850-53

Yatagan pour Dornbüsche M1854 (Bavière)

Le sabre-baïonnette modèle 1854 de chasseur pour fusil à aiguille (Bayerischer Yatagan zur Dornsbûsche 1854) fait partie de l’armement spécifique dont était dotée la bavière, avant l’unification allemande. Il est largement inspiré par les modèles français de l’époque, en particulier le modèle 1842. La forte poignée en laiton cannelée présente 15 cordons, un pommeau massif au bec prononcé. Le talon du pommeau laisse apparaître la rivure arasée de fixation de la soie. La rainure de fixation est en T avec chanfrein, prolongée par une rainure de directrice pénétrant dans la croisière. La poignée comporte un ressort plat à droite, tenu par un rivet transversal, tandis qu’un autre petit rivet se situe sur le 7ème cordon en partant de la croisière. Le bouton poussoir est à gauche. La croisière est en acier, avec d’un côté la bague à retour et de l’autre, un court quillon à rouleau tourné également vers l’avant. Cette dernière porte, côté droit, un nombre de plusieurs chiffres en petits caractères, selon la tradition bavaroise. La lame est yatagan, à un tranchant et contre-tranchant sur 185mm. Elle présente un pan creux de 410mm sur chaque face, commençant au carré à 11 mm de la croisière et se terminant en pointe à l’autre extrémité. Au talon se trouve un poinçon sous couronne côté droit.

Le fourreau est en cuir noir à garnitures laitons caractéristiques par leur forme et par le bourrelet à l’avant de la chape et à l’arrière de la bouterolle. La chape est à pontet et le bouton de bouterolle hémisphérique.

Cette baïonnette bavaroise était destinée au fusil à aiguille « Dornbüsche » cal. 17.13 de chasseur. Elle n’a été produite qu’en très faible quantité.

Sabre Baïonnette à lame yatagan pour Dornbüsche Modèle 1854 (Bavière). Fabriquant Amberg. Matricule 5522.

ABC 1690, Roy Williams 125 p136; C. Mery T1 p 63.

DIMENSIONS :

Longueur totale : 694mm  Longueur de la lame : 572mm Largeur de la lame : 31.2mm  Epaisseur de la lame : 11.2mm Diamètre douille : 22.6 mm  Fourreau : 605mm

ARME A FEU : Fusil à aiguille de chasseur, Dornbüsche M854

Baïonnette Infanterie-gewehr M 1858 Podewils (Bavière)

Certaines baïonnettes bavaroises ont adoptées la fente hélicoïdale jusqu’à là observée sur les modèles autrichiens. Elle se termine cependant de façon rectiligne alors qu’elle est arrondie sur les baïonnettes autrichiennes. La douille à fente hélicoïdale est à virole médiane. Le haut pontet de douille présente un profil très caractéristique de cette baïonnette. La lame est de section triangulaire à pans extérieurs évidés et gouttière à départ quasi rectiligne sur la face interne.

Le fourreau est en cuir noir, à pontet vertical en laiton et à petit bouton de bouterolle en laiton. Il comporte un bracelet d’attache à sa partie inférieure.

Dillenbajonett Modèle M 1858 Podewils, marquage 33351 et 2.3 sur le coude.

ABC 1263, Roy Williams 135 p.147, C. Mery T1 p.53

DIMENSIONS :

Longueur totale : 603mm   Longueur de la lame : 525mm Largeur de la lame : 22mm    Epaisseur de la lame : 11mm Diamètre douille : 20mm    Longueur douille : 80mmFourreau : 528mm

ARME A FEU :  Modèle 1858 d’infanterie Podewils, cal 13.9 types I, II et III et 1858-67 à chargement par la culasse

Baïonnette Dillenbajonett M/62 (Dreyse)

Cette baïonnette a été utilisée par la Prusse sur le fusil 1862 qui est une amélioration du modèle Dreyse 1841. Bien qu’il existe un fourreau pour la réserve et la marine, elle était portée à demeure sur le fusil. La douille est à triple fente et à virole médiane pour tenon dessus. La lame est étroite et de section triangulaire à pans extérieurs évidés et gouttière se terminant en arrondi sur la face interne et laissant au talon un ricasso très long.

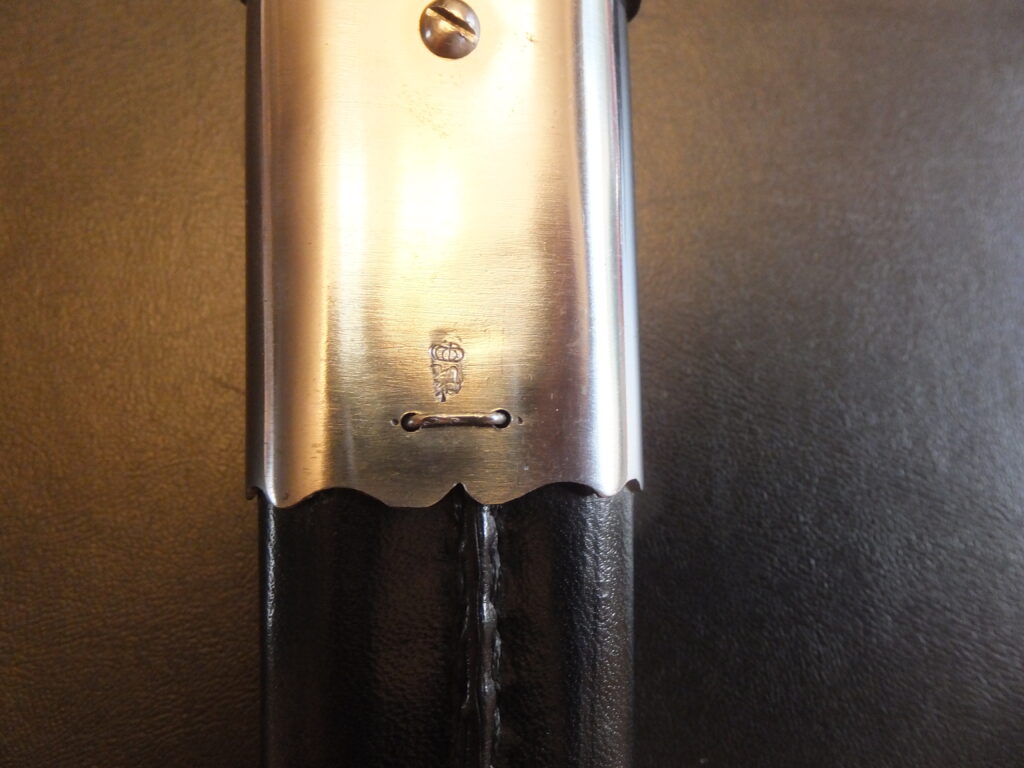

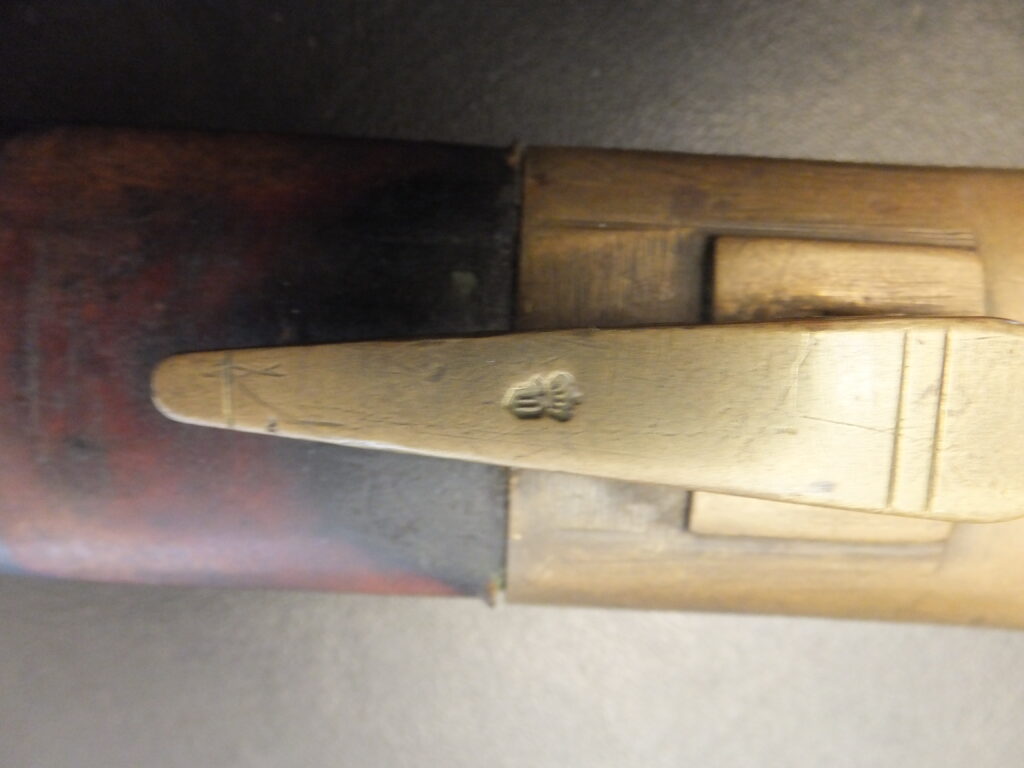

Le fourreau est en cuir noir, la chape en laiton est recouverte de cuir et à rebords apparents. Cette chape est renforcée du côté plat de la lame d’une pièce de fer arrondi tenue par vis prenant appui sur le cuir. Le crochet de suspension en laiton est long et fixé à la chape à l’intérieur du cuir. Bouterolle interne se terminant par un petit bouton sphérique apparent comportant le marquage du fabricant Alex Coppel.

Dillenbajonett Modèle M/62 pour fusil Dreyse, marquage 2.329 sur le coude, CS et B sous couronne au talon

ABC 1107, Roy Williams 149 p.169, C. Mery T1 p.75, R. Franz T1 p.82

Dillenbajonett Modèle M/62 pour fusil Dreyse, marquage 1617 sur le coude, poinçon au coude (Wurtemberg ou autre état Allemand ?) fourreau Alex Coppel matriculé 20.R.E.1.136.

ABC 1107-2, Roy Williams 149 p.169, C. Mery T1 p.75, R. Franz T1 p.82

DIMENSIONS :

Longueur totale : 573mm    Longueur de la lame : 495mm Largeur de la lame : 18mm    Epaisseur de la lame : 14mm Diamètre douille : 21.6mm  Longueur douille : 70.5mm Fourreau : 538mm

ARME A FEU : Fusil d’infanterie à aiguille (Zündnadel Infanterie Gewehr) Modèle 1862 Dreyse

Baïonnette Dillenbajonett M/69 de gendarmerie (Bavière)

Faisant partie de l’équipement des gardes frontières du royaume de Bavière pour être montée sur le fusil de gendarmerie M/69 du système werder (Dillenbajonett pour Gendarmerie-gewehr M69 et M69/73). Cette baïonnette a été fabriquée sur le modèle 1858 bavarois pour le fusil Podewils mais dans des dimensions réduites. La douille est à  fente hélicoïdale à extrémité non arrondie et à virole médiane. Le pontet présente le même profil particulier. La lame est étroite et de section triangulaire à pans extérieurs évidés et face interne présentant un pan creux à départ presque rectiligne et assez éloigné du talon.

Dillenbajonett Modèle M/69 de gendarmerie, fabriquée par l’entreprise Francotte à Liège, marquage 406 sur le coude.

ABC 740, Roy Williams 204 p.268, C. Mery T1 p.115

DIMENSIONS :

Longueur totale : 478mm     Longueur de la lame : 385mm Largeur de la lame : 20mm   Epaisseur de la lame : 10.3mm Diamètre douille : 17.4mm  Longueur douille : 81.4mm

ARME A FEU : Carabine Werder de gendarmerie modèle 1869/1873 (Gendarmerie-gewehr M/69 et Gendarmerie-gewehr M/69/73)

Baïonnette de gendarmerie du Wurtemberg M 1871

Cette baïonnette a été utilisée par la gendarmerie du Wurtemberg sur le Gendarmerie-gewehr modèle 1871. Le marquage régimentaire sur la croisière de ces baïonnettes est composé des 3 lettres (K.L.K pour Königlisches Landjäger-Korps pour Détachement du Corps des chasseurs Territoriaux) suivies d’un chiffre correspondant au numéro de l’arme, seuls les chiffres sont repris sur le fourreau. La poignée en laiton est cannelée et présente 27 cordons. Côté droit se trouve un ressort plat tenu par une vis. Le pommeau est très massif à rainure en T. La croisière est en acier, en forme de S déroulé. Elle présente une encoche de section rectangulaire à la bague du côté droit pour le passage du point de mire de l’arme à feu. La lame yatagan à pan creux sur chaque face, présente un tranchant et un contre-tranchant sur 205mm. Le pan creux présente un départ rectiligne mais il est surcreusé à l’intérieur d’une gouttière à extrémité pointue.

Le fourreau entièrement en acier bronzé, à bouton de de chape très particulier.

Baïonnette yatagan pour le Landjägergewehr M/71 (Württemberg). Marquage K.L.K. 518 pour Königlishes Langjäger Korps, arme N° 518.

ABC 1283, Roy Williams 246 p306-307, C. Mery T1 p 82-83, A. Carter T4 p.286

DIMENSIONS :

Longueur totale : 604mm   Longueur de la lame : 484mm Largeur de la lame : 29.3mm Epaisseur de la lame : 8.3mm Diamètre douille : 17.5mm  Fourreau : 507mm

ARME A FEU : Würtemberg Gendarmeriegewehr M 1871

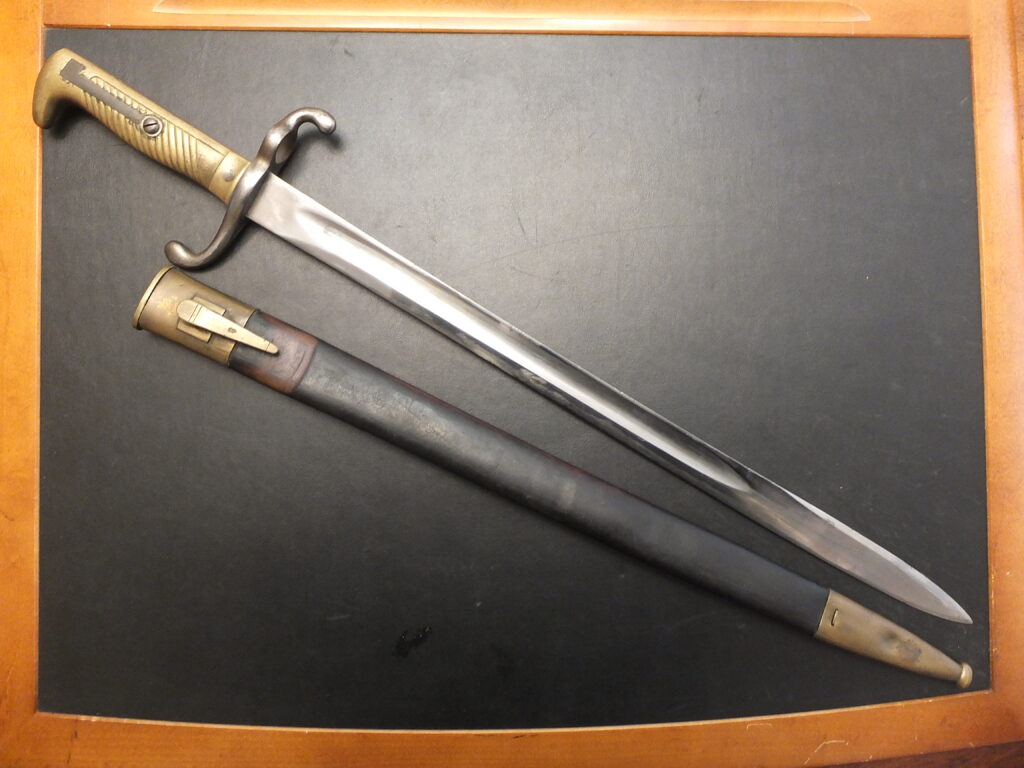

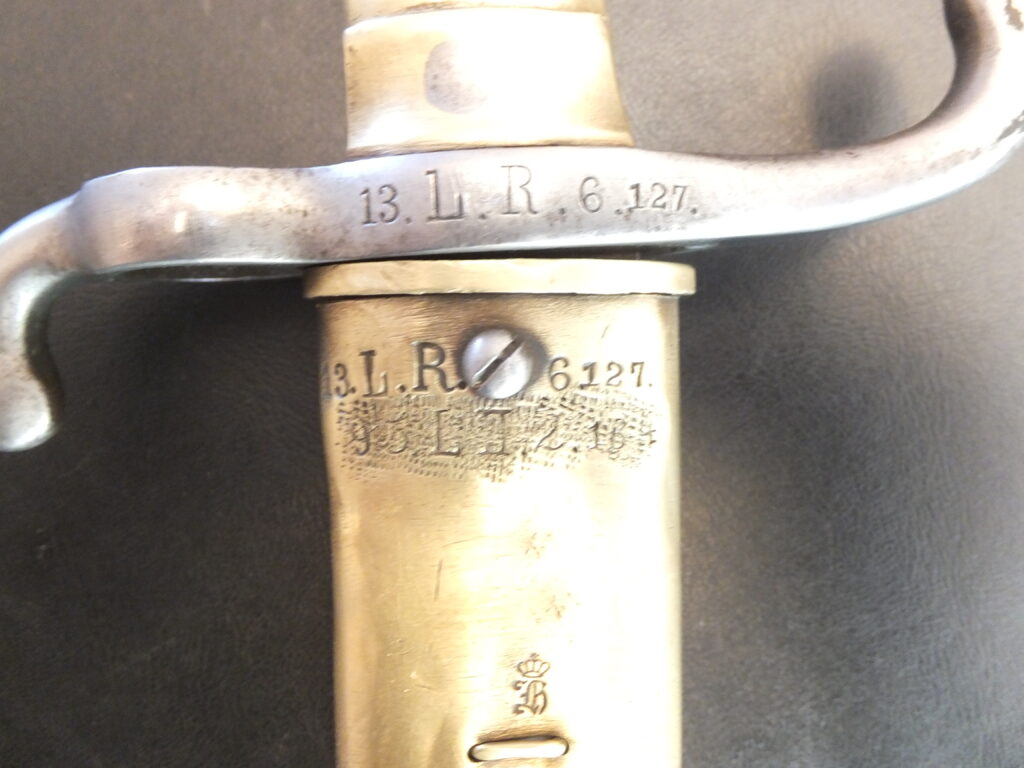

Baïonnette F.S. M/60

Cette baïonnette a été utilisée les régiments de fusiliers pour montage sur le fusil court du système à aiguille Dreyse (Fusilier Gewehr M 1860). Elle s’inspire de la baïonnette anglaise M 1855 Lancaster par sa lame  langue de carpe La poignée en laiton présente 19 stries obliques du côté droit et un côté gauche lisse. La soie est apparente au dos de la poignée ainsi qu’ l’avant. Le verrouillage se fait par un bouton-poussoir du côté droit et un ressort extérieur plat côté gauche. La croisière est en acier, en forme de S, à bague de 21.3mm de diamètre. La lame est droite, à jonc. Le dos de profil arrondi se prolonge en une nervure qui aboutit à la pointe déterminant une langue de carpe.

Le fourreau en cuir noir à garnitures laiton.

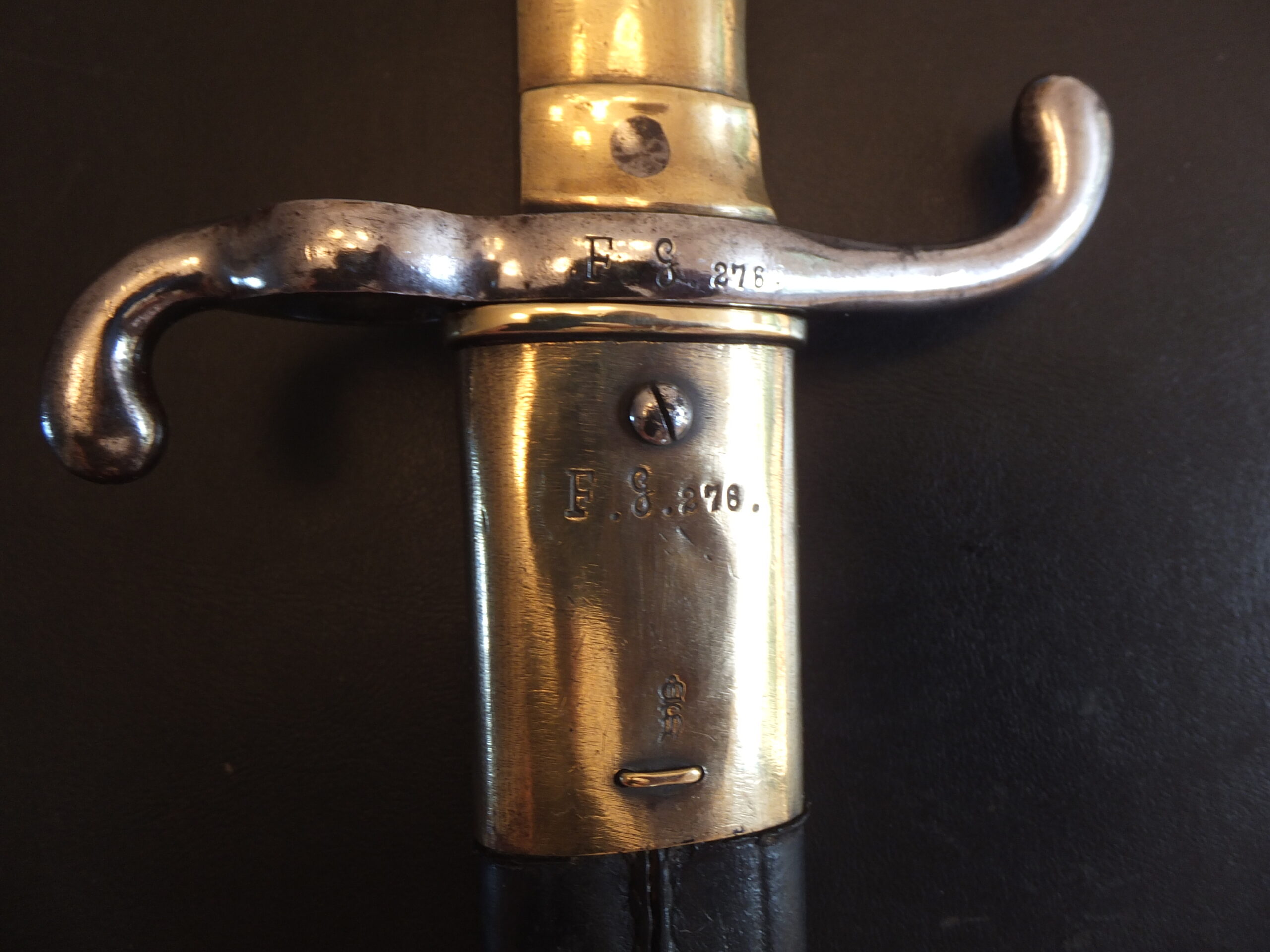

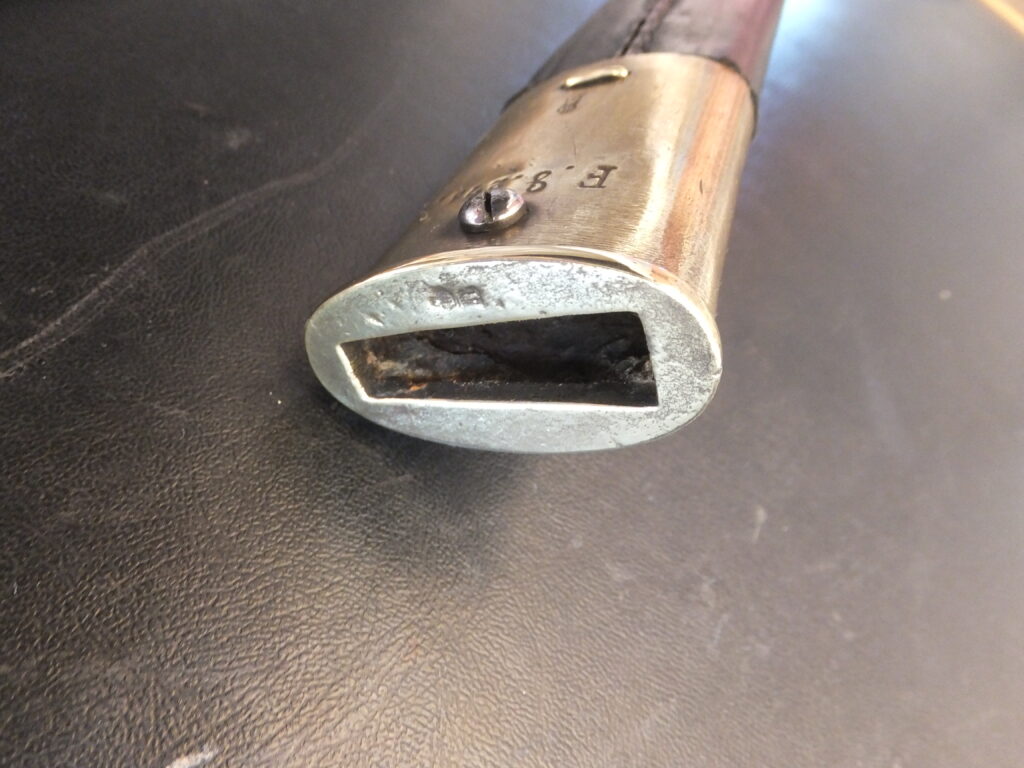

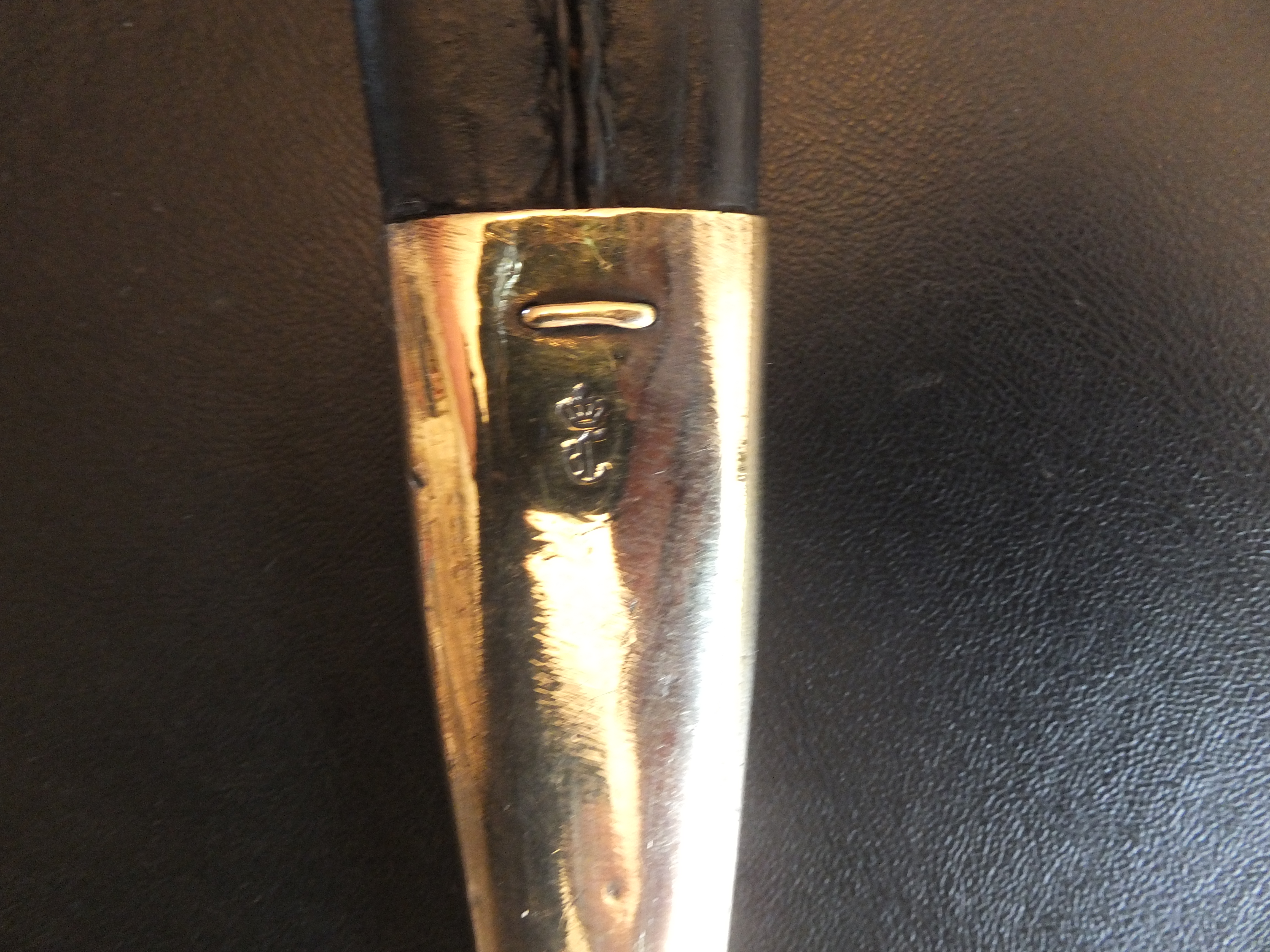

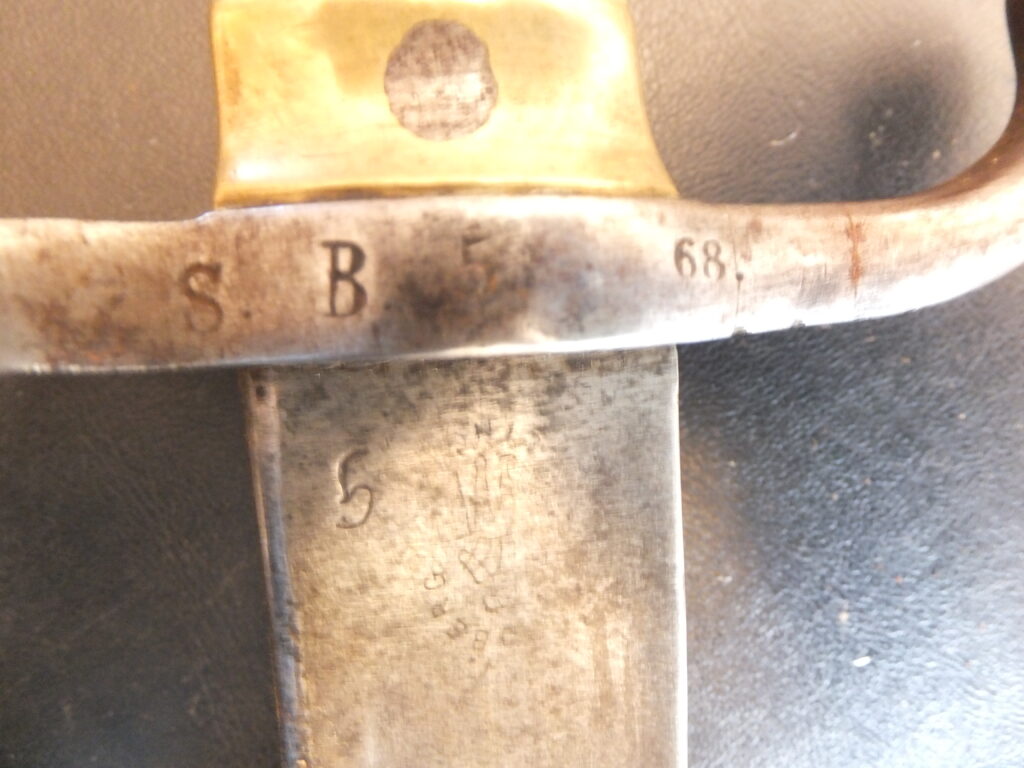

Sabre baïonnette pour le fusil Dreyse 1860 (Füsilier-Gewehr M/60) Marquage F R 40.7.10 (Füsilier Regiment 40 Kompanie 7 Arme 10) Fabricant A.u.E. Höller Solingen année 1861

ABC 1409, Roy Williams 142 p158, C. Mery T1 p 85, A. Carter T4 p.25, R. Franz T1 p.78

DIMENSIONS :

Longueur totale : 637mm   Longueur de la lame : 511mm Largeur de la lame : 31.5mm   Epaisseur de la lame : 8.5mm Diamètre douille : 21.3mm Fourreau : 540mm

ARME A FEU : Fusilier Gewehr M 1860, système Dreyse

Baïonnette A.S. 71/98

La baïonnette modèle 1871 d’artillerie est constituée d’une lame de 71 d’artillerie sur laquelle a été montée, à la place de la poignée d’origine, une poignée 98 pour en permettre l’utilisation sur le fusil gewehr 98. Cette conversion a été décidée en 1911. Les lames conservent les marquages d’origines avec la date et mes initiales du souverain à droite et marquages du fabricant à gauche. A de très rares exceptions, les croisières n’ont pas reçu de marquage régimentaire.  De plus, la modification ayant commencé en 1911 soit avant-guerre, les baïonnettes ne comportent donc pas de garde-flamme.  Cependant de très rares exemplaires en sont dotés.   La poignée est de type 98.Le pommeau est en acier à découpe en S. Le bouton poussoir est à droite. Ressort interne et rainure de fixation en trèfle. Les deux plaquettes sont en bois et présentent 9 stries en diagonales, elles sont tenues par 2 vis. Le trou de nettoyage est rectangulaire et situé au ras de la croisière. Cette dernière présente un embryon de douille d’un côté et un quillon retourné vers l’arrière de l’autre. La lame est de type 1871 d’artillerie. Le dos présente un profil arrondi se prolongeant pas une nervure qui aboutit à la pointe en déterminant une langue de carpe.

Le fourreau est en cuir noir à garnitures laitons. La chape est à bouton de suspension ovale sur une embase rectangulaire. La cuvette est tenue par une vis à l’arrière. Les garnitures laitons sont tenues par des agrafés à l’arrière.

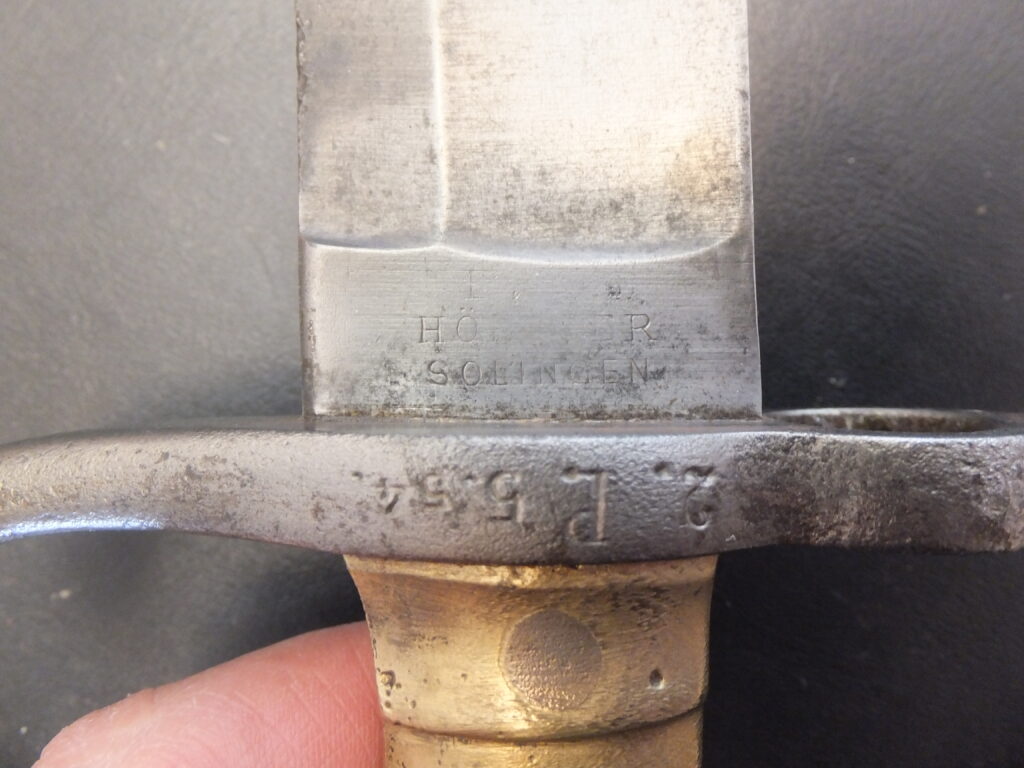

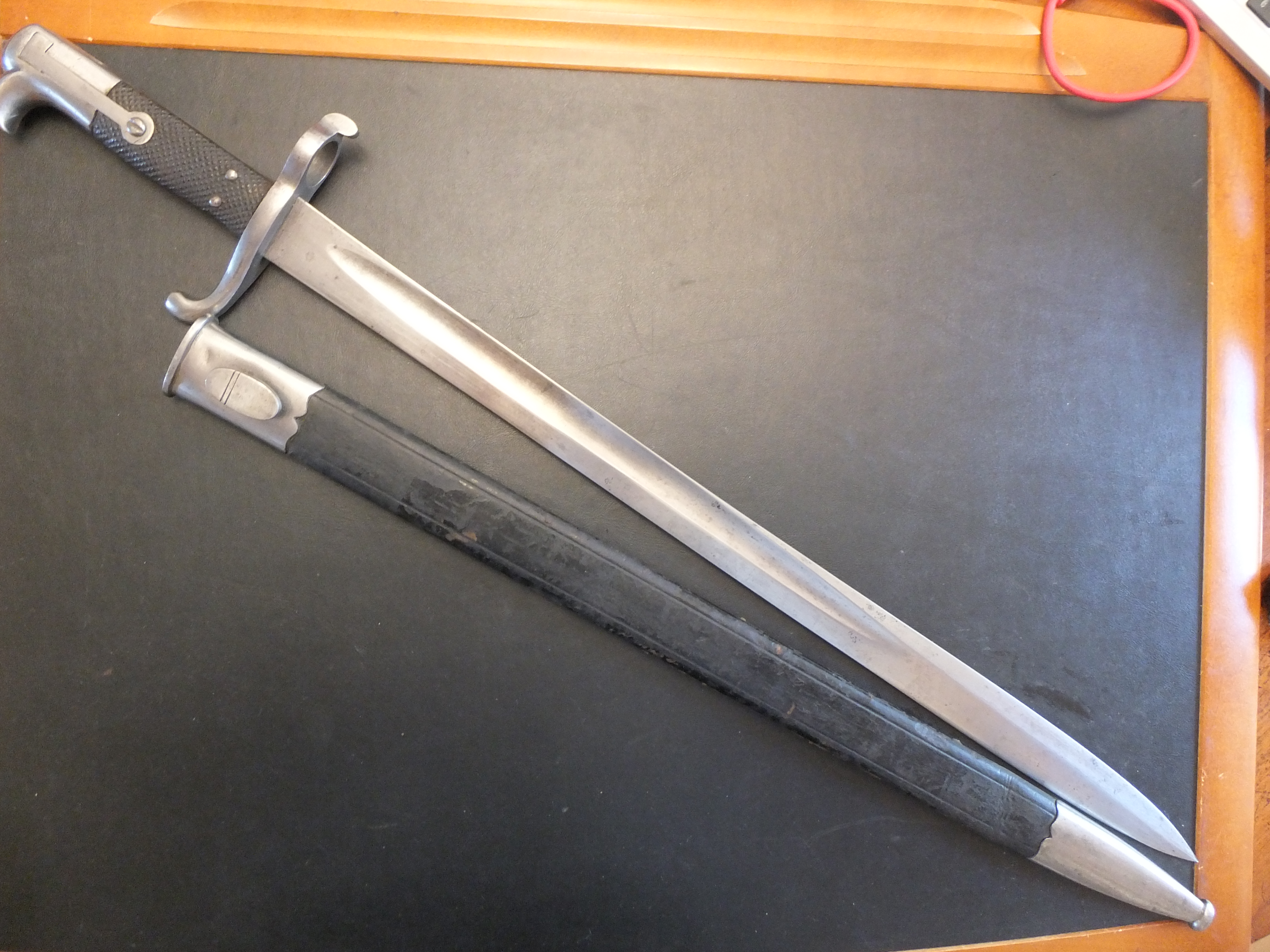

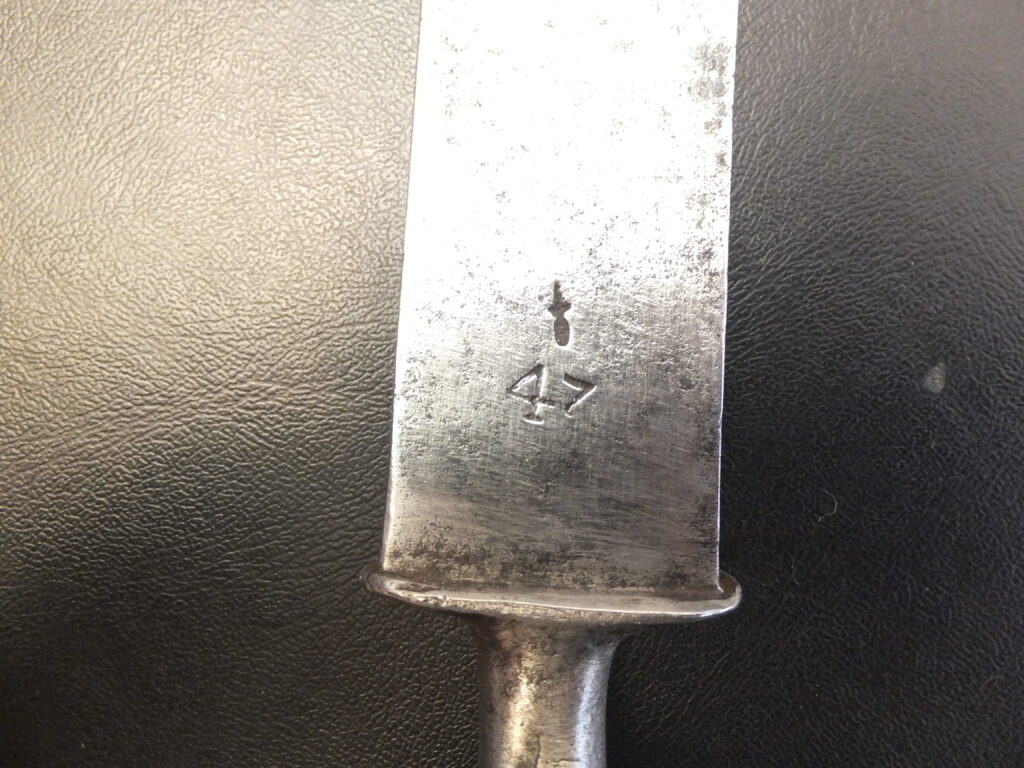

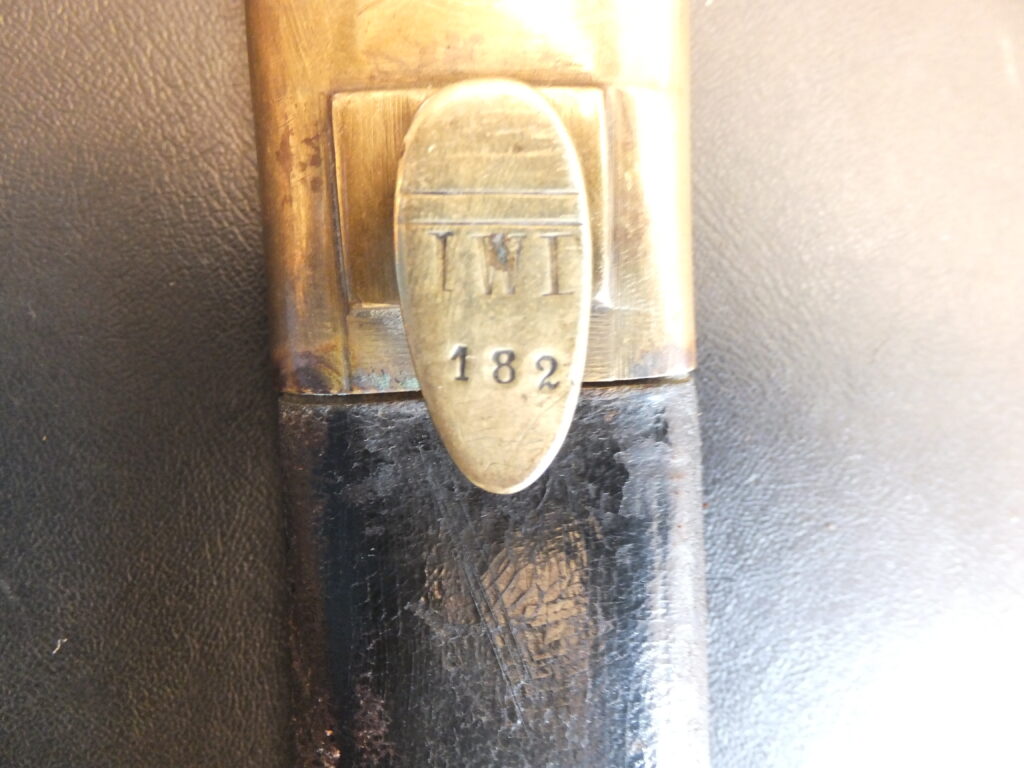

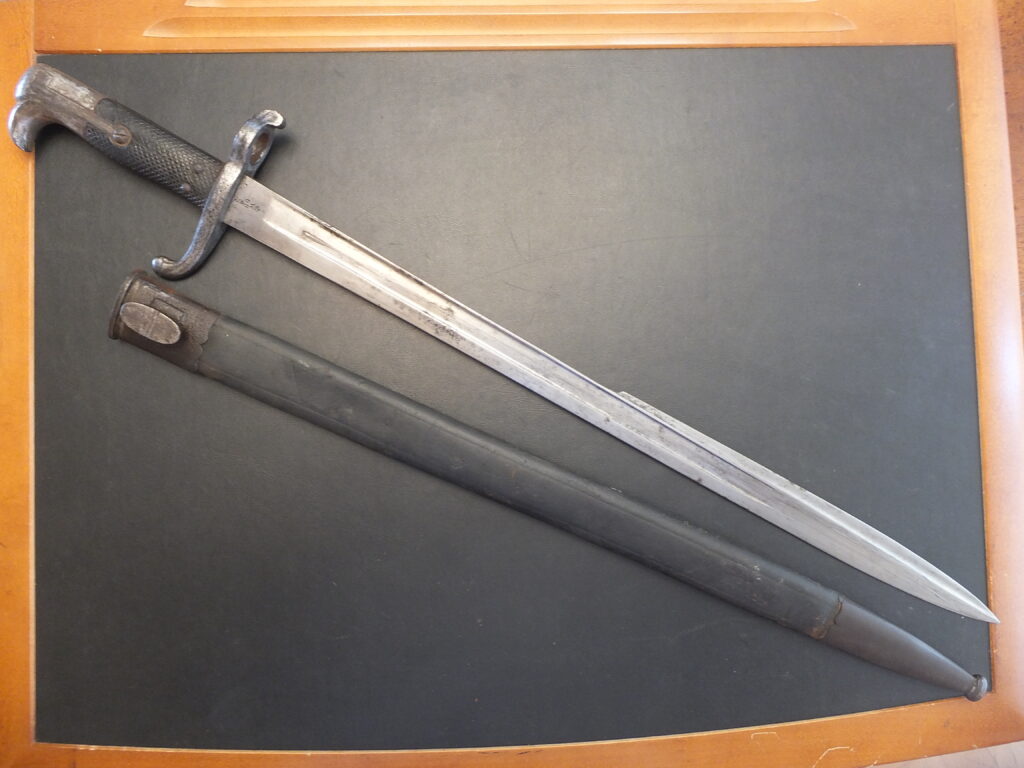

Artillerie-Seitengewehr M/71/98 Fabriquant Horster Solingen FW61, marquage fourreau 13.A.F.4.47

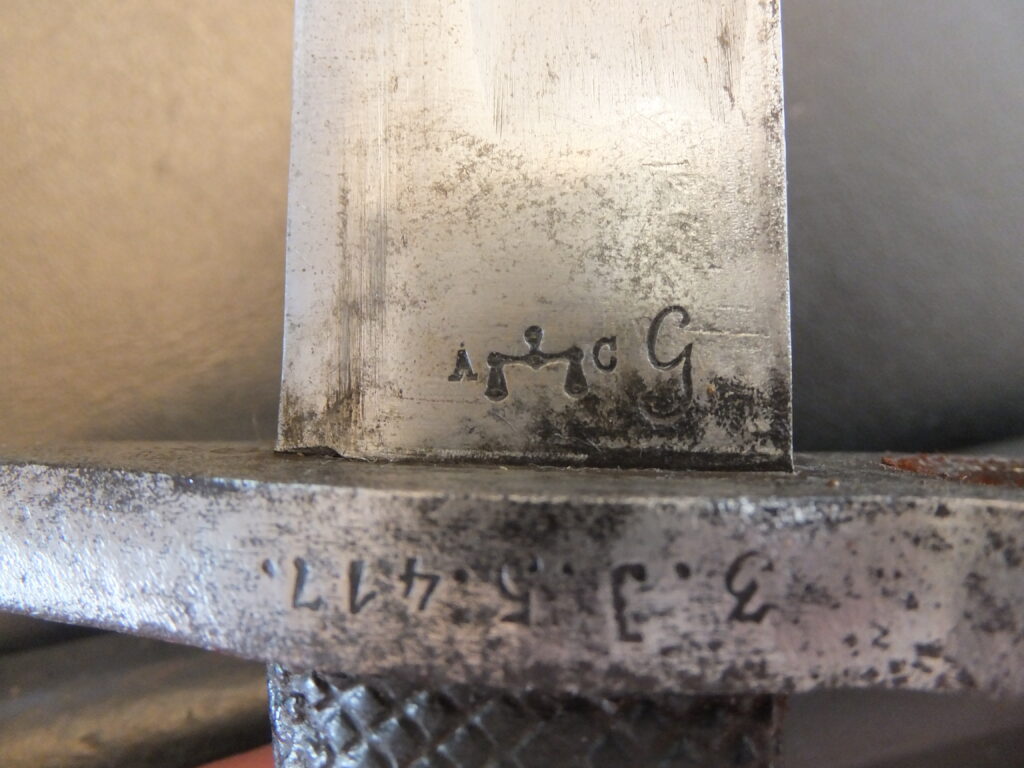

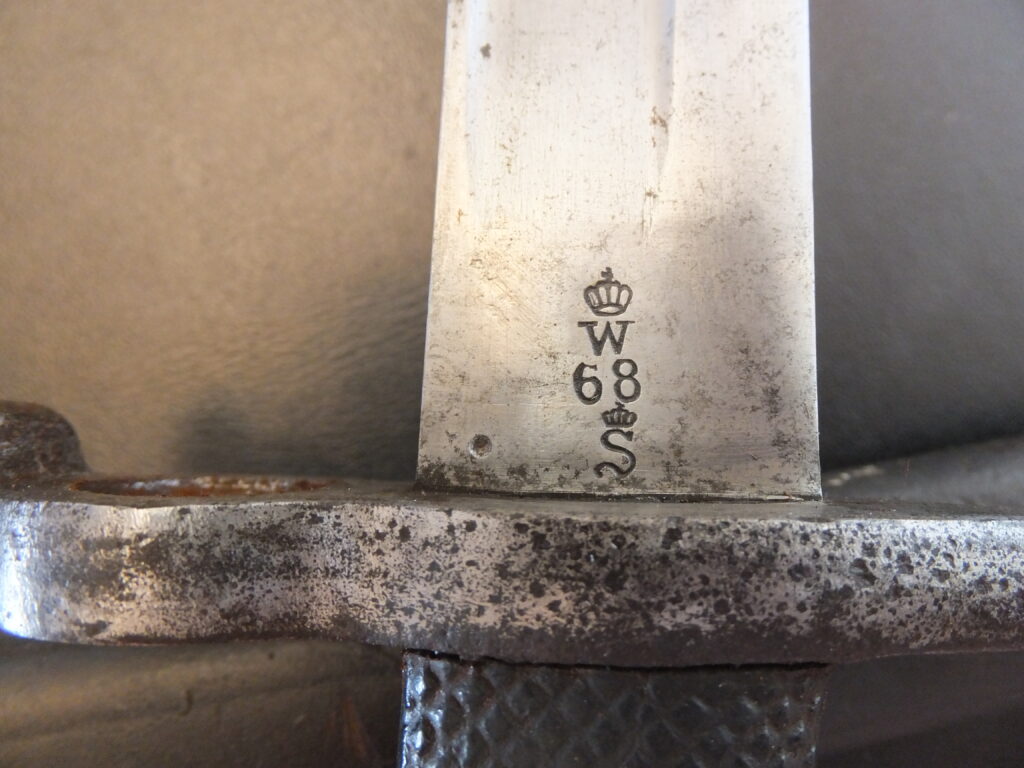

Baïonnette issue de la transformation d’une Artillerie-Seitengewehr M/71 en Artillerie-Seitengewehr M/71/98 Fabriquant A. Clauberg Solingen 69

ABC 1432, Roy Williams 147 p164, C. Mery T3 P158, A. Carter T2 p.45, R. Franz T1 p.243

DIMENSIONS :

Longueur totale : 638mm     Longueur de la lame : 505mm Largeur de la lame : 31.2mm   Epaisseur de la lame : 8.5mm Fourreau : 523mm

ARME A FEU : Système Mauser 98

Baïonnette P.F.M71 type 1

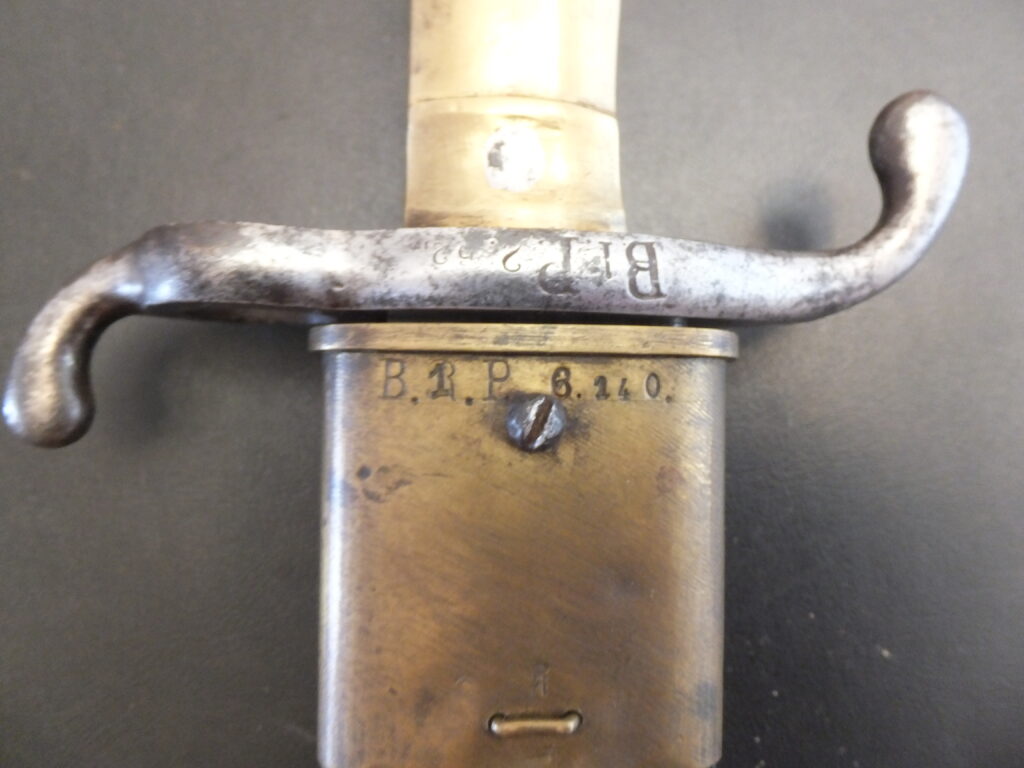

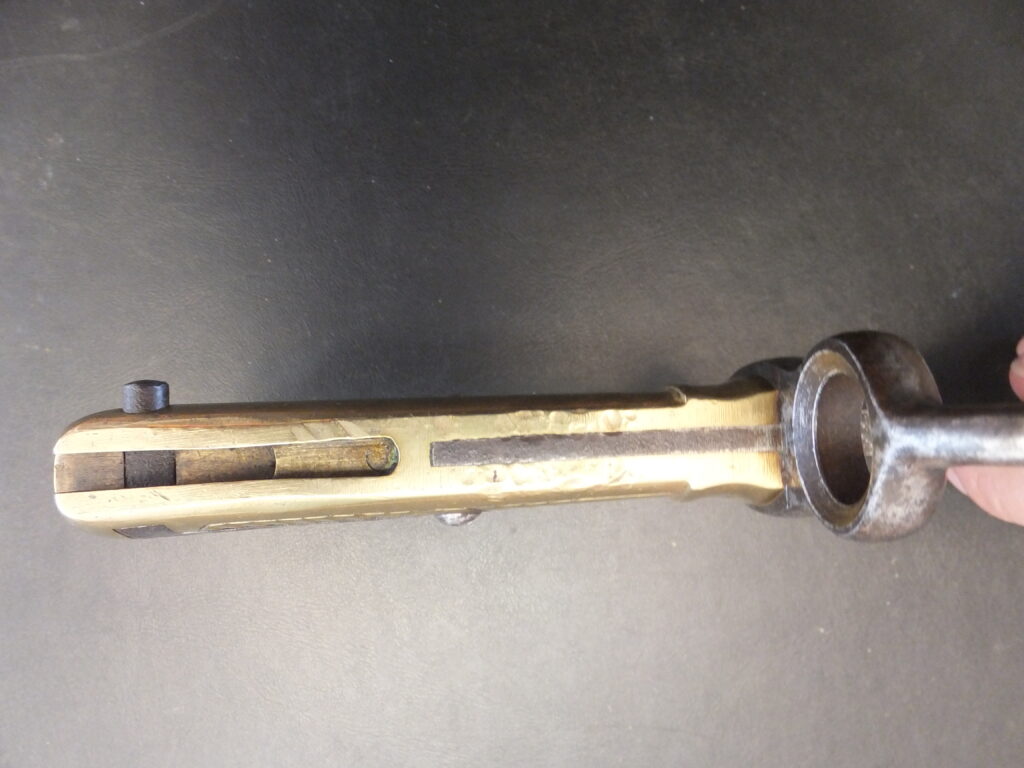

La baïonnette de pionnier modèle 1871 ou P.F.M/71 pour Pionier-Faschinemesser M/71  est déclinée en deux types distincts par le type de poignée en fonction de la date de fabrication : type 1 de 1875 à 1891, la forme de la poignée est celle de l’I.S. M/71, type 2 de 1892 à 1904, la croisière est alors plus massive et la poignée plus compacte. La poignée est en laiton, lisse côté gauche et à striures obliques côté droit. La soie est apparente au dos de la poignée. Le verrouillage se fait par un bouton-poussoir du côté droit et un ressort extérieur plat côté gauche. La rainure est en T. La croisière est en acier, en forme de S, à bague de 17.5mm de diamètre. La lame présente un pan creux sur chaque face, le dos présente 75 dents de scie.

Le fourreau est en cuir noir à garnitures laiton.

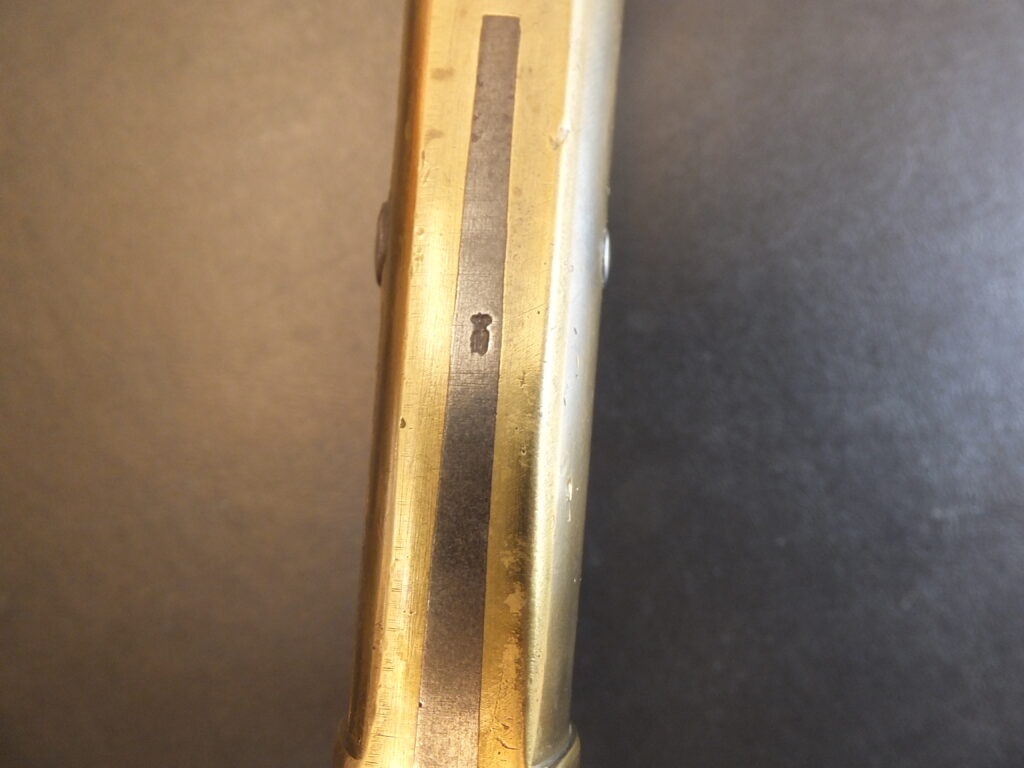

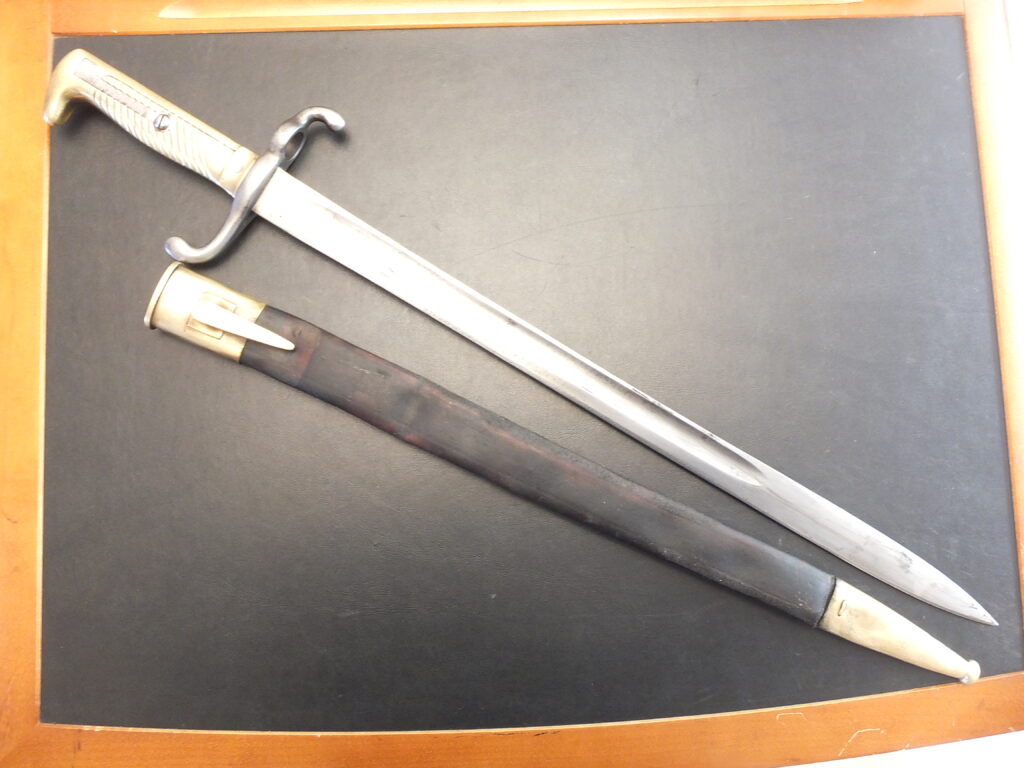

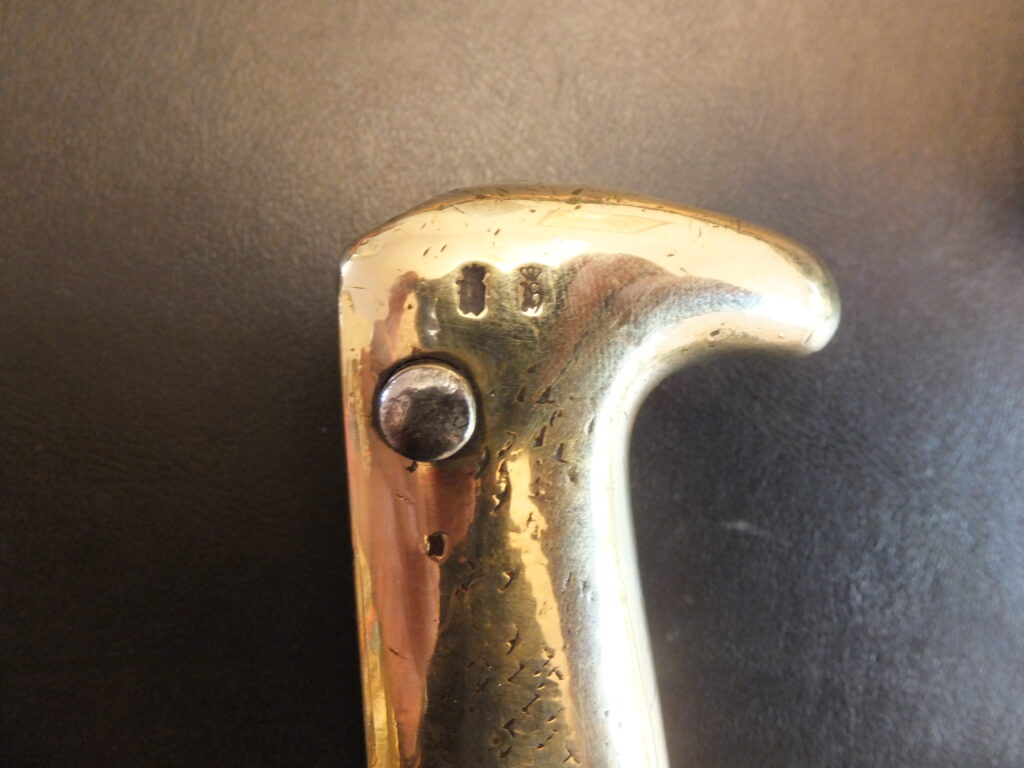

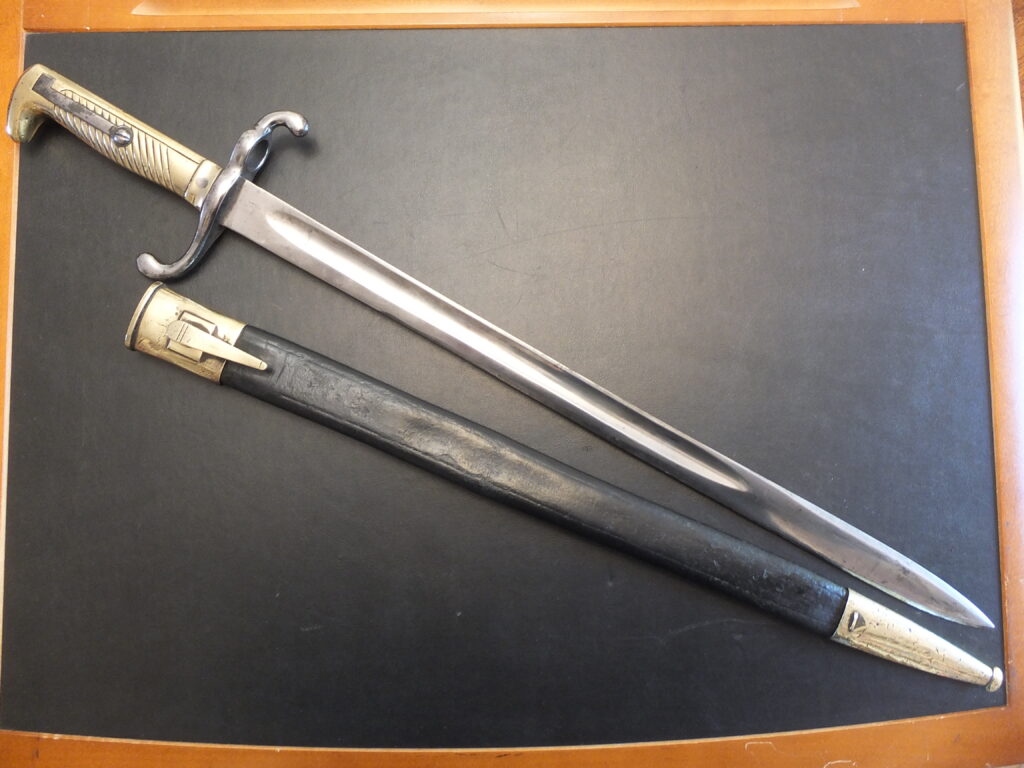

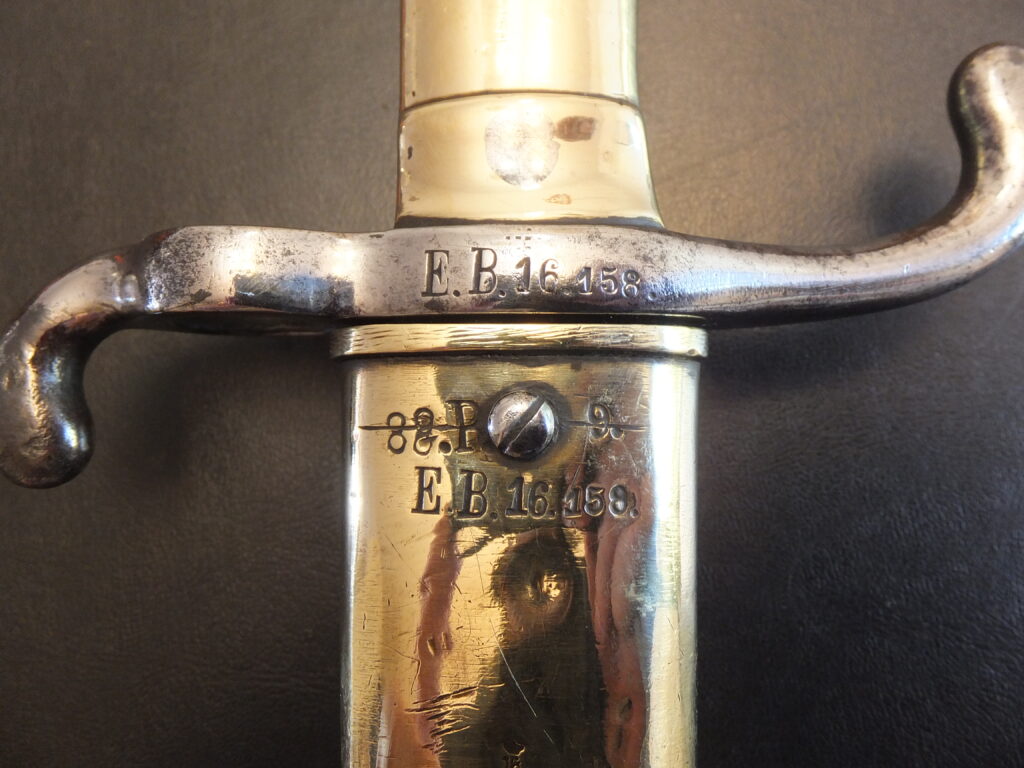

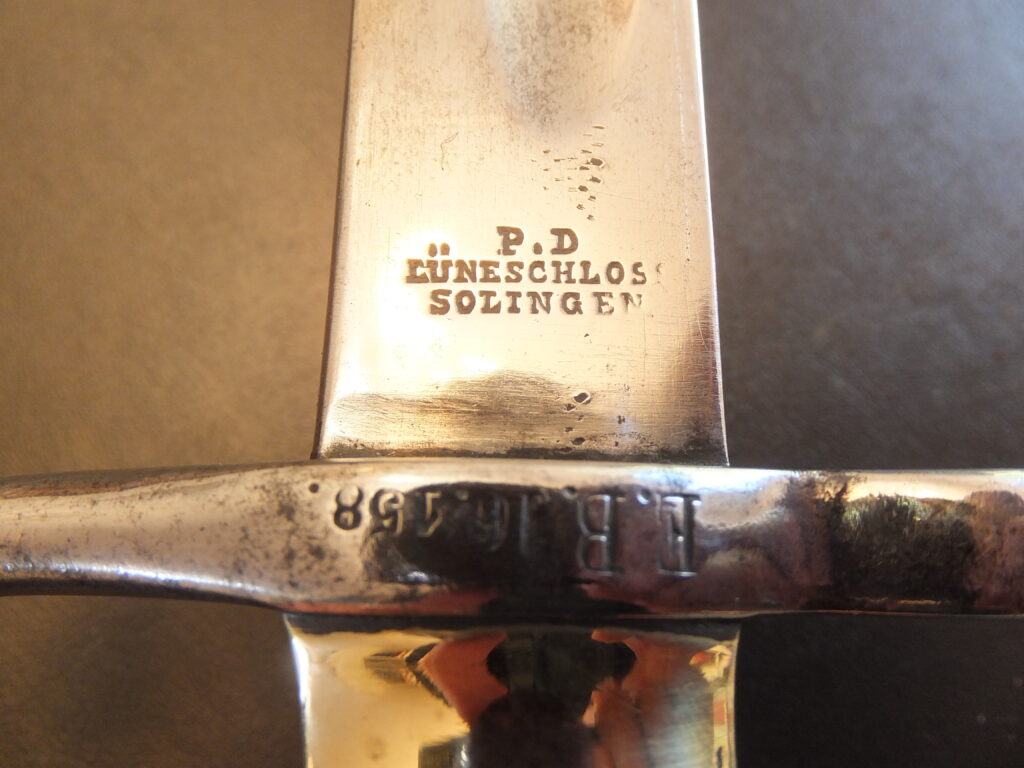

Pionier-Faschinenmesser M/71 type 1 P.D.Luneschloss 1891 Marquage E.B. 10.6 (Einsenbahn Betriebskompanie)

ABC 1297, Roy Williams 178 p 223, C. Mery T1 p137, A. Carter T4 p.99, R. Franz T1 p135

DIMENSIONS :

Longueur totale : 608mm   Longueur de la lame : 481mm Largeur de la lame : 36.3mm   Epaisseur de la lame : 8.2mm Diamètre douille : 17.5mm  Dos à 75 dents ou 37 doubles dents et demi Fourreau : 515mm

ARME A FEU : Jägerbuchse M/1871

Baïonnette M71(Wurtemberg) type 1

Le royaume du Wurtemberg a adopté la carabine de chasseur Mauser 1871 pour en équiper les pionnier et les chasseurs à partir de 1876. Cette baïonnette combine une lame du modèle 1857 (lame glaive) à une poignée dont le profil général reprend celui du modèle 1871. Elle porte des cannelures obliques sur le côté droit qui présente le ressort. Sa particularité se situe sur le dos de la poignée qui ne laisse pas apparaître la soie contrairement au poignées des Pionier-Faschinenmesser prussiens. La lame caractéristique présente une gouttière médiane s’arrête à 86mm de la pointe et se termine au carré aux deux extrémités.

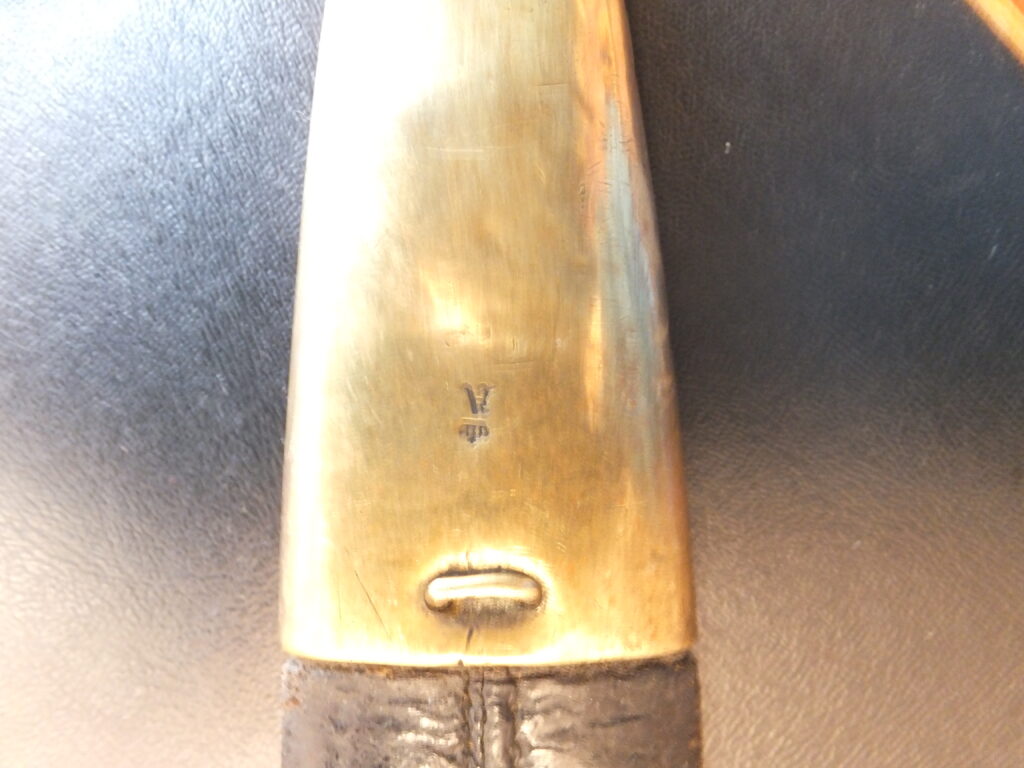

Le fourreau est en cuir noir à garnitures laitons, à long bouton de chappe.

Pionier-Faschinenmesser M/71 Wurtemberg type 1 Gebr. Weyersberg Solingen Marquage 13.P.5.122

ABC 1160, Roy Williams 184 p 236, C. Mery T1 p149, A. Carter T4 p.1233, R. Franz T1 p142

DIMENSIONS :

Longueur totale : 585mm   Longueur de la lame : 458mm Largeur de la lame : 43mm   Epaisseur de la lame : 8.7mm Diamètre douille : 17.5mm  Fourreau : 478mm

ARME A FEU : Système Mauser modèle 1871

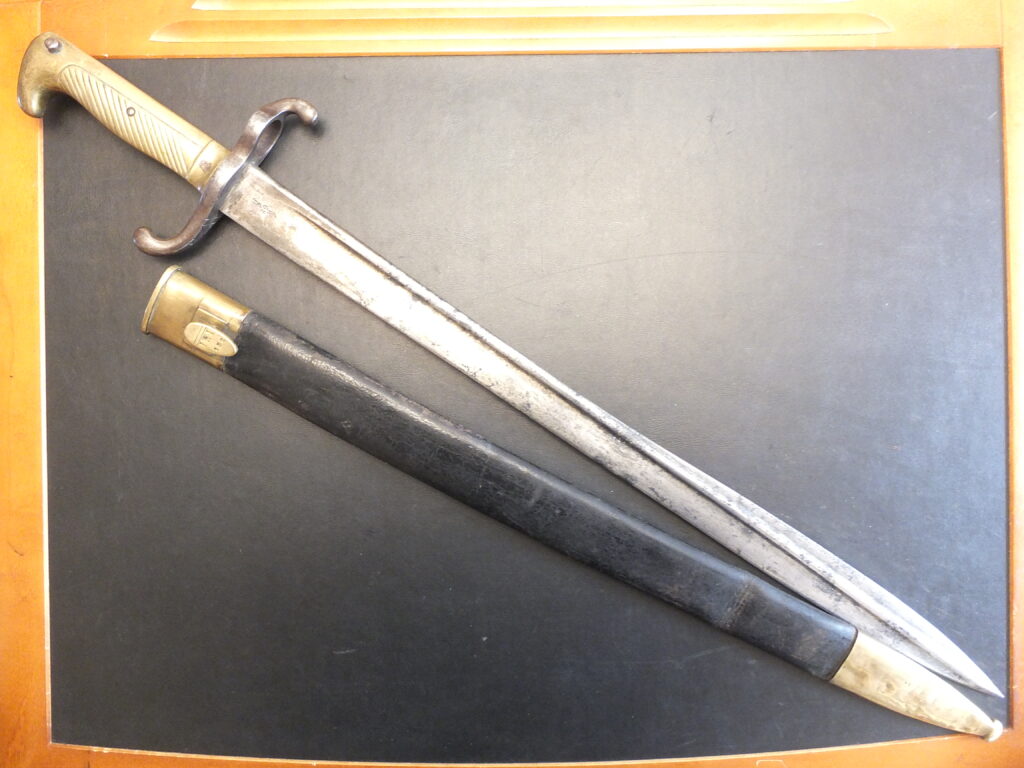

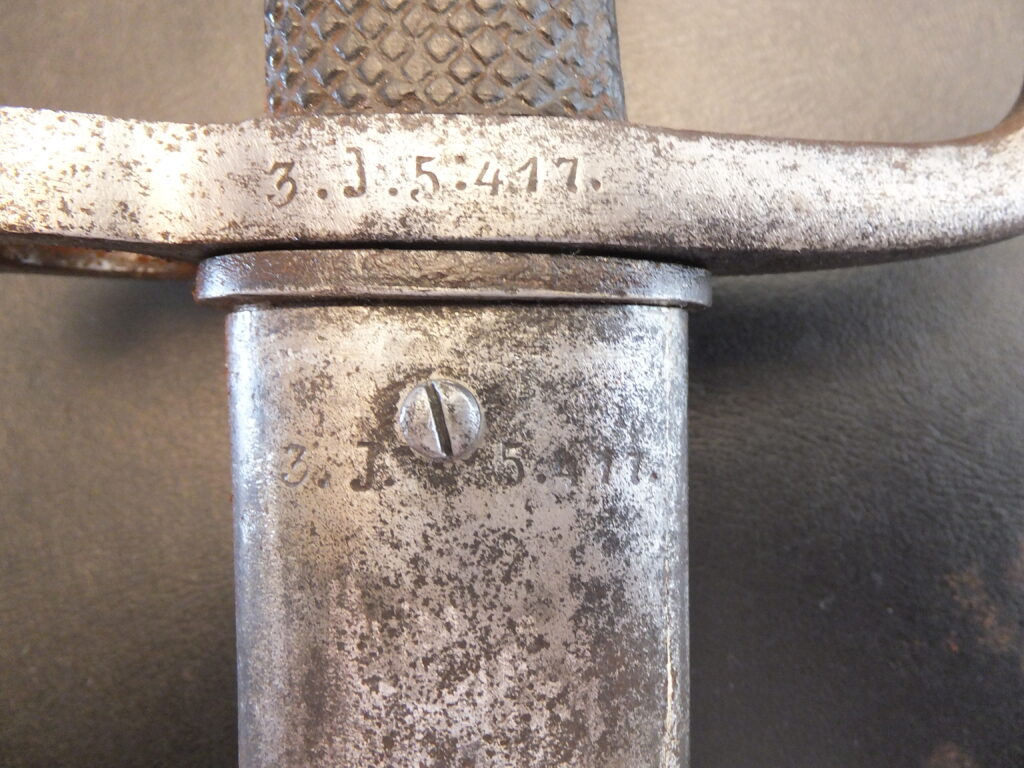

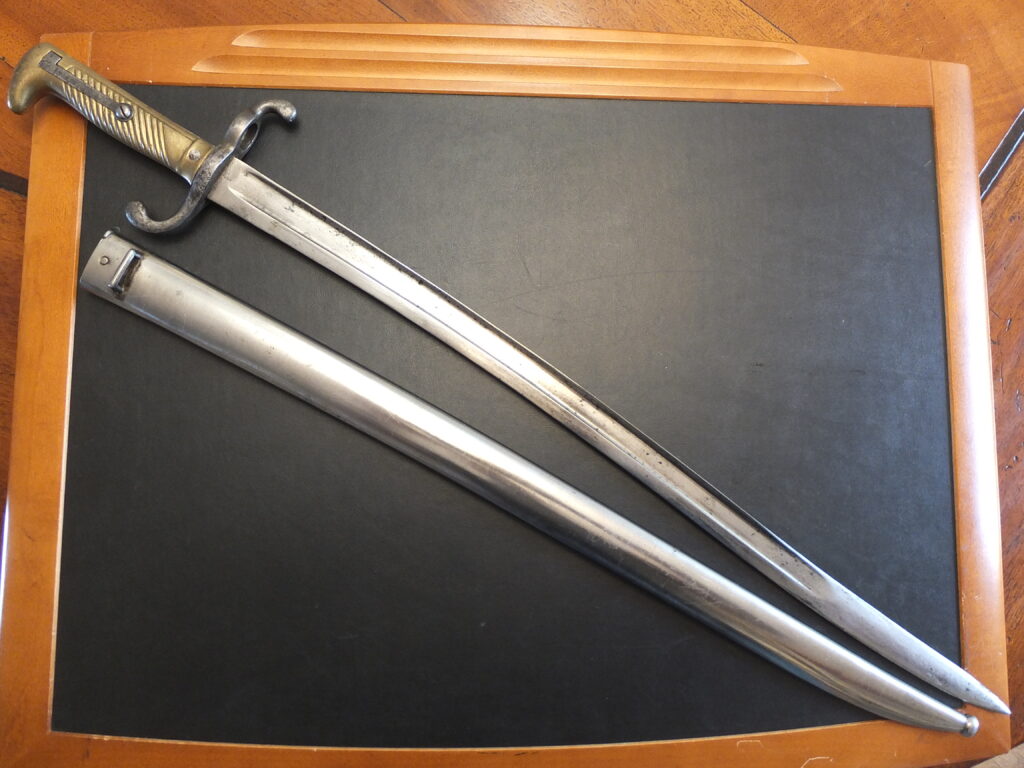

Baïonnette M/69

Cette baïonnette, sabre yatagan M1869,  destinée au fusil Werder (Rückladungsgewehr Muster 1869), est inspirée du modèle français Chassepot 1866. La poignée en laiton est cannelée à 15 cordons. La croisière est en acier à long quillon recourbé terminé par un rouleau bombé. La lame est faiblement yatagan, à gouttière sur chaque face et contre-tranchant sur 190mm. Cette gouttière dont les extrémités sont pointues, se termine à 130mm environ de la pointe. Une arête médiane lui succède.

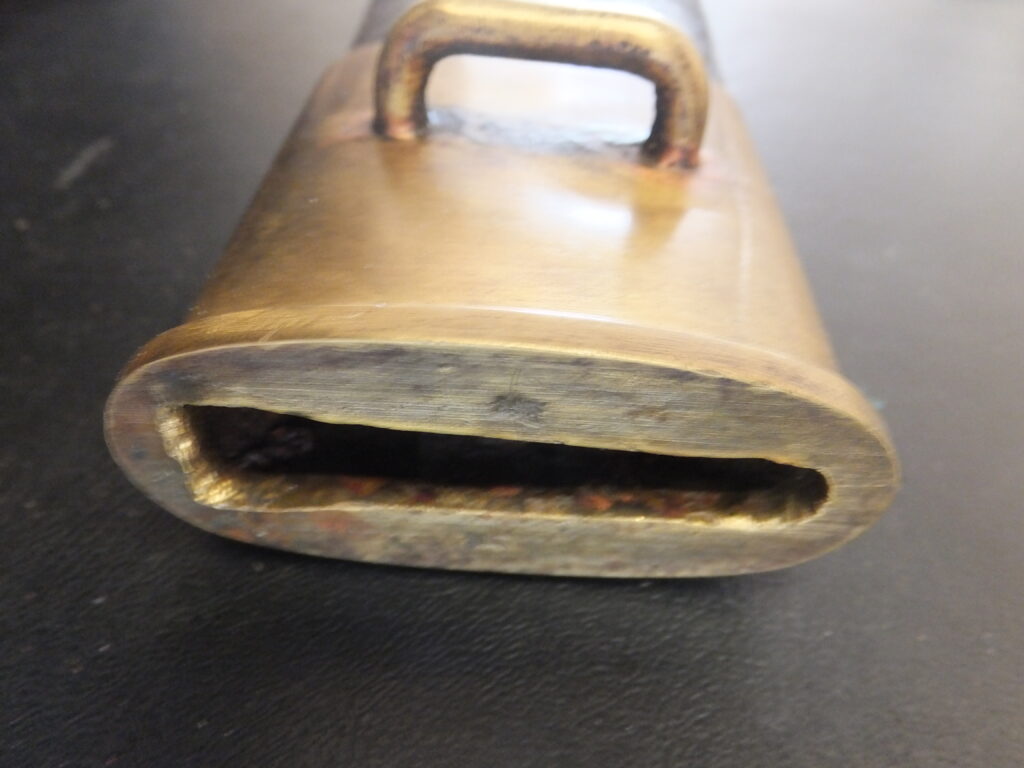

Le fourreau est en cuir noir à garnitures laiton. La chape est à pontet, sans ressort latéral.

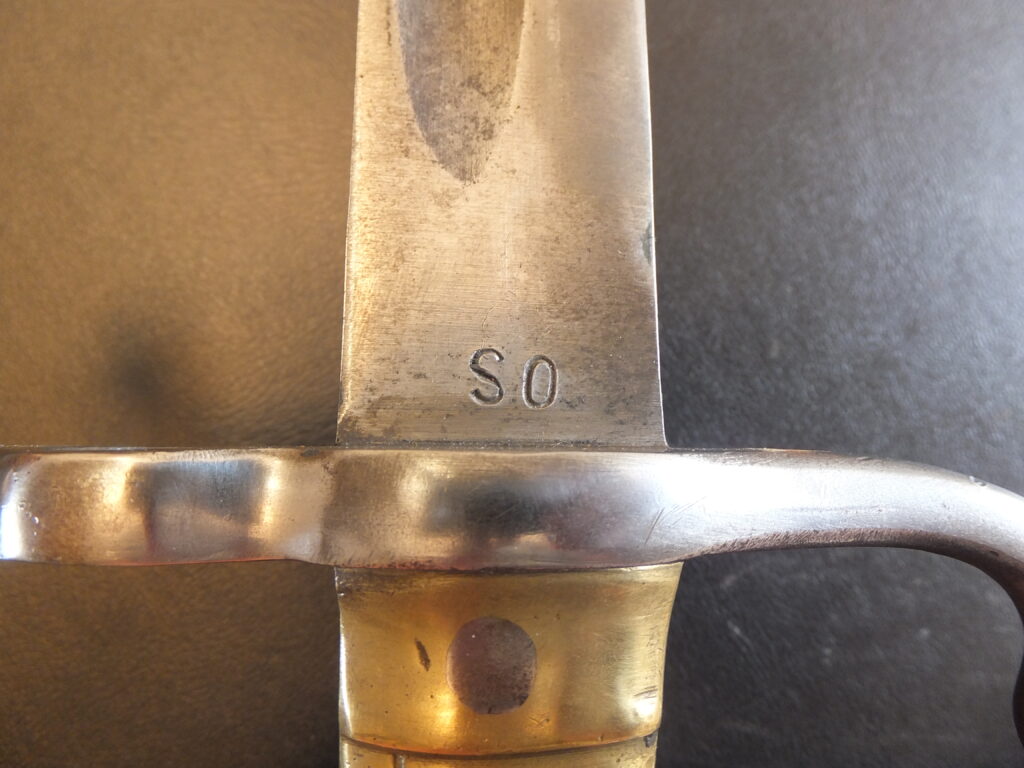

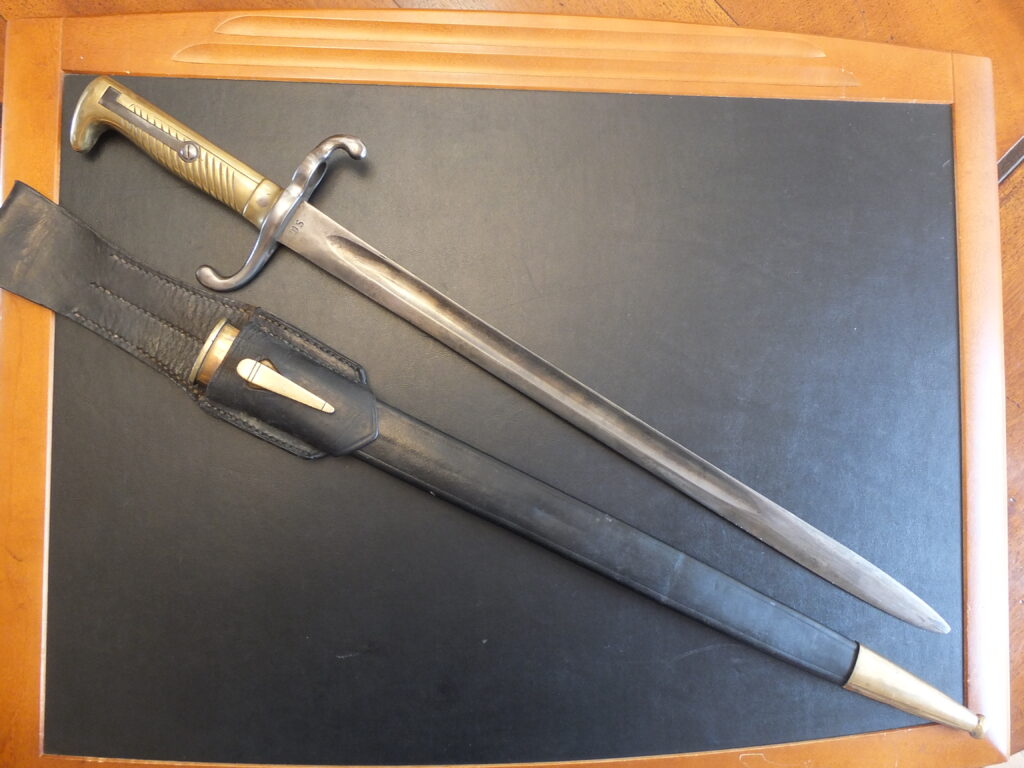

Baïonnette destinée au fusil Werder (Ruckladungsgewehr Muster 1869) marquage 9. J (Jäger-Bataillon), Numéro 5119.

ABC 1285, Roy Williams 192 p248, C. Mery T1 p119, A. Carter T4 p.215, R. Franz T1 p119

DIMENSIONS :

Longueur totale : 605mm  Longueur de la lame : 479mm Largeur de la lame : 30.5mm    Epaisseur de la lame : 10mm Diamètre douille : 17.3mm Fourreau : 514mm

AREME A FEU : Fusil M1871 Werder

Baïonnette M/69 Aptiert

Cette baïonnette, sont issues du modèle sabre-yatagan M1869,  mais modifiées par décret en 1875 par transformation de la lame et du quillon de la croisière La poignée en laiton est cannelée à 15 cordons. Le verrouillage  se fait par ressort plat riveté. La croisière est en acier à quillon avant dont  la boule terminale a été  supprimée, le quillon original ayant été raccourci. La lame est faiblement yatagan, à gouttière sur chaque. Il s’agit de la lame d’origine rendue plus étroite par meulage et très légèrement raccourcie. Ces baïonnettes reçoivent usuellement un marquage régimentaire d’un côté et un numéro de l’autre.

Le fourreau est en cuir noir à garnitures laiton. La chape est à pontet, avec ressort latéral.

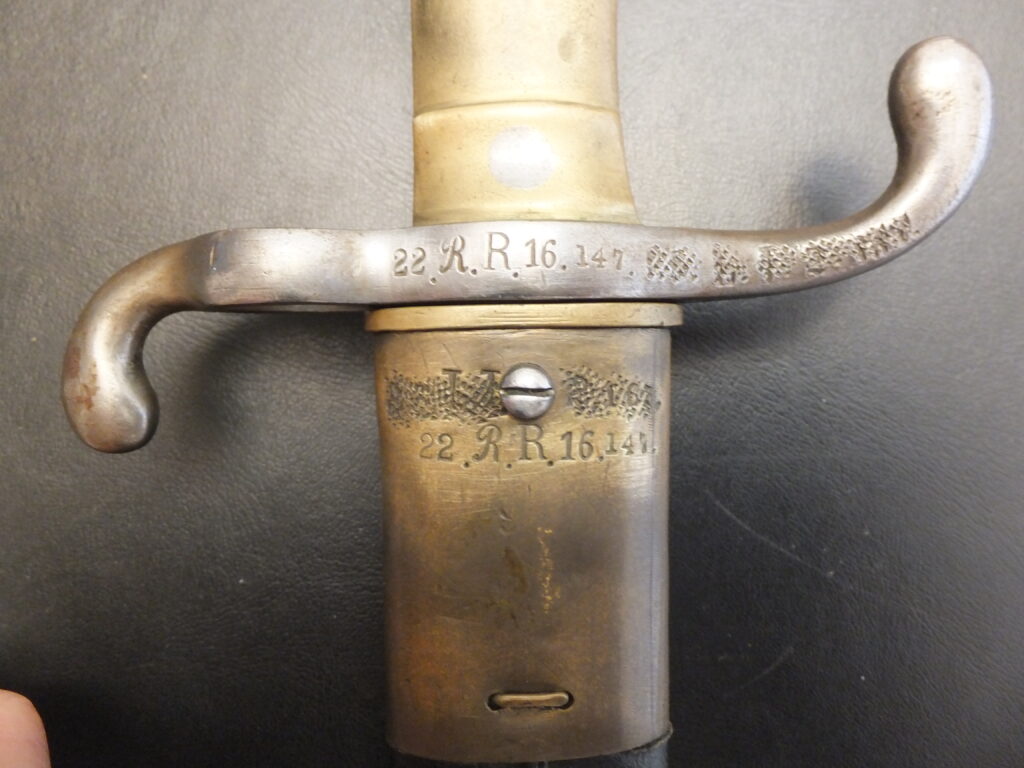

Baïonnette M/69 modifiée. Marquage 5. J.R. 5 (Infanterie-Regiment 5, Kompanie 5) numéro 67306; fourreau Modèle 70.

ABC 1194, Roy Williams 193 p250, C. Mery T1 p125, A. Carter T4 p.223, R. Franz T1 p121

Baïonnette destinée au fusil Werder (Ruckladungsgewehr Muster 1869) , Numéro 111868.

ABC 1194, Roy Williams 193 p250, C. Mery T1 p125, A. Carter T4 p.223, R. Franz T1 p121

DIMENSIONS :

Longueur totale : 595mm     Longueur de la lame : 471mm Largeur de la lame : 26mm   Epaisseur de la lame : 9.6mm Diamètre douille : 17.3mm Fourreau : 495mm

ARME A FEU : Fusil Modèle 1869 Werder (Werder Gewehr modèle 1869)

Baïonnette M/69 Apt pour fusil Werder M/69 nM et M/71

Cette baïonnette, sont issues du modèle sabre-yatagan M1869,  modifiées par décret en 1875 par transformation de la lame et du quillon de la croisière puis à nouveau modifiées par meulage du dos de la poignée afin de permettre sa fixation sur le fusil Infanterie Gewehr M/69 Neu Muster et le M71. La poignée est semblable au modèle M69 allégé mais le dos de la poignée est meulé sur 47mm. La lame est identique au modèle M69 allégé

Le fourreau est en cuir noir à garnitures laiton. La chape est à pontet, avec ressort latéral.

Marquage baïonnette A&C (Alex Coppel) 13 J.R 2 E  (Infanterie-Regiment 13 Kompanie 2). Le fourreau comporte un ancien marquage R.13.R. E 3 189 et le nouveau marquage 13 J.R. 1

ABC 1195, Roy Williams 195 p252, C. Mery T1 p 126, A. Carter T4 p.223, R. Franz T1 p123

DIMENSIONS :

Longueur totale : 595mm   Longueur de la lame : 471mm Largeur de la lame : 26mm      Epaisseur de la lame : 9.6mm Diamètre douille : 17.4mm Fourreau : 495mm

ARME A FEU : Fusil d’infanterie Werder modèle 1869 nouvelle version modifié

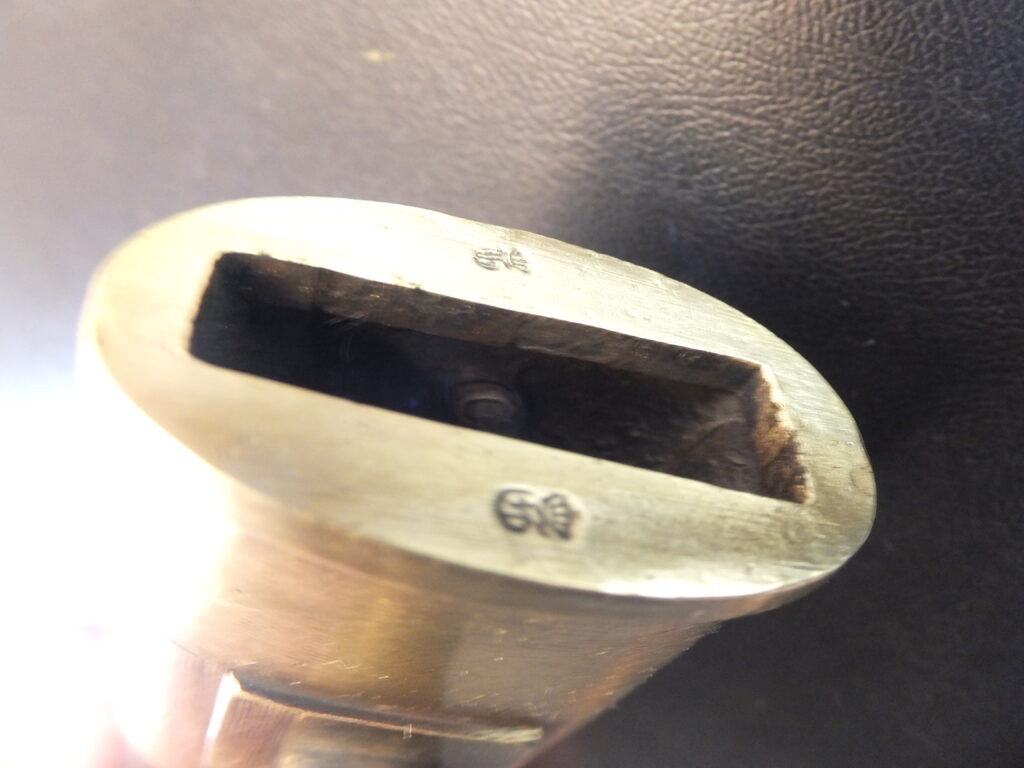

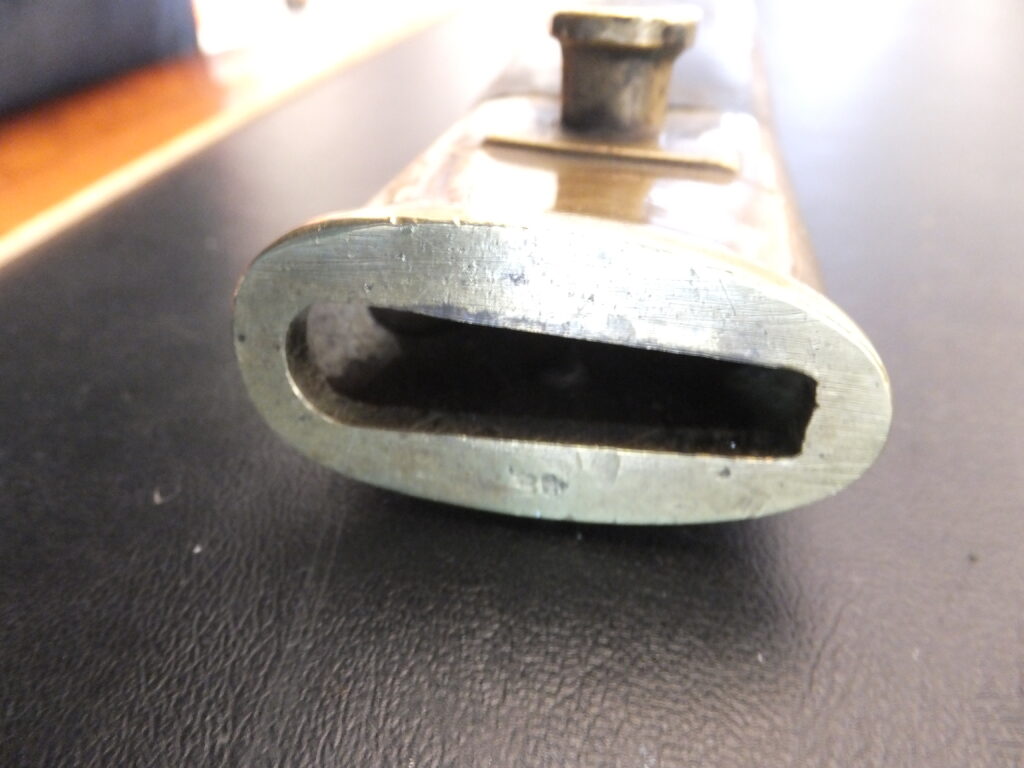

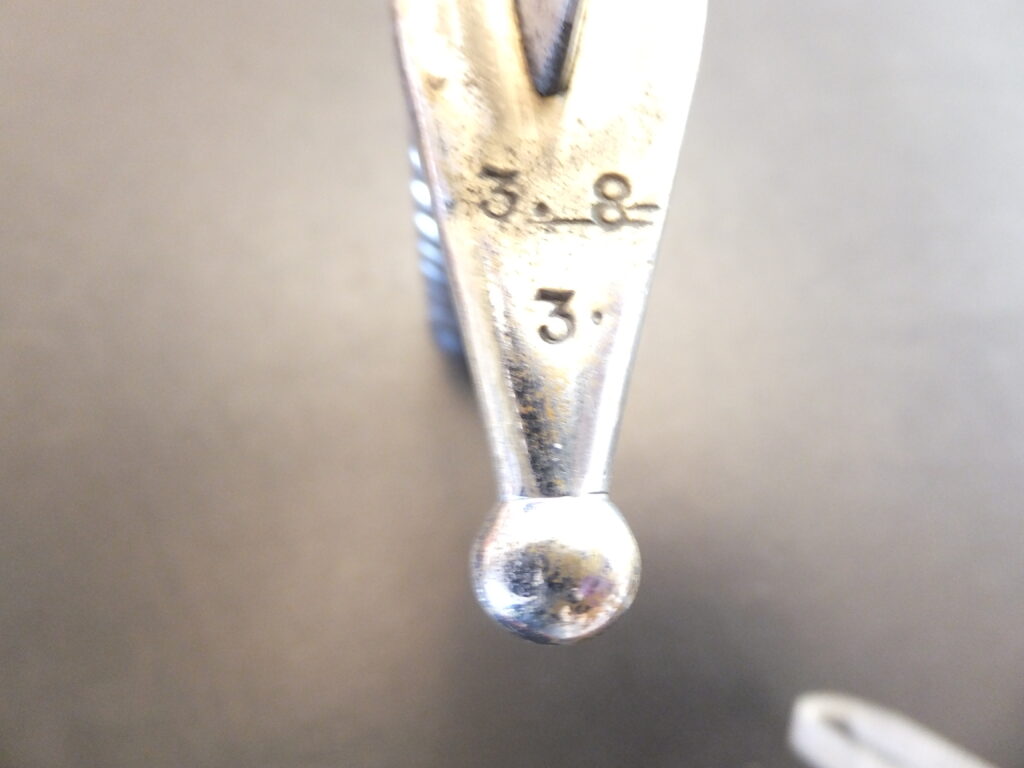

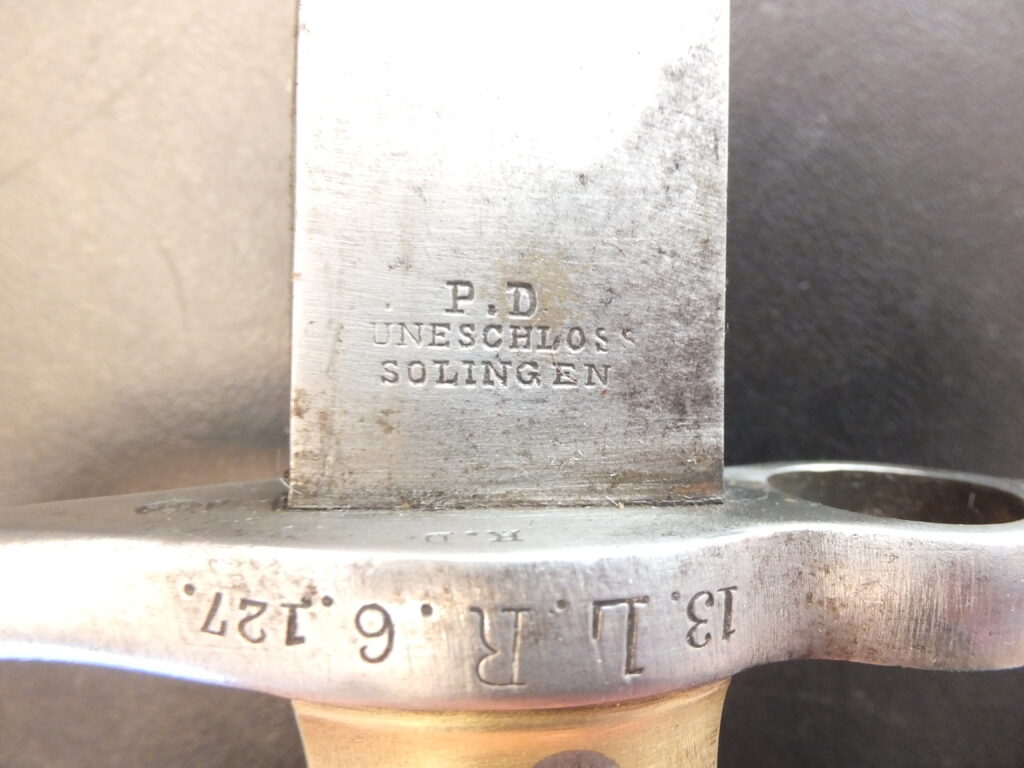

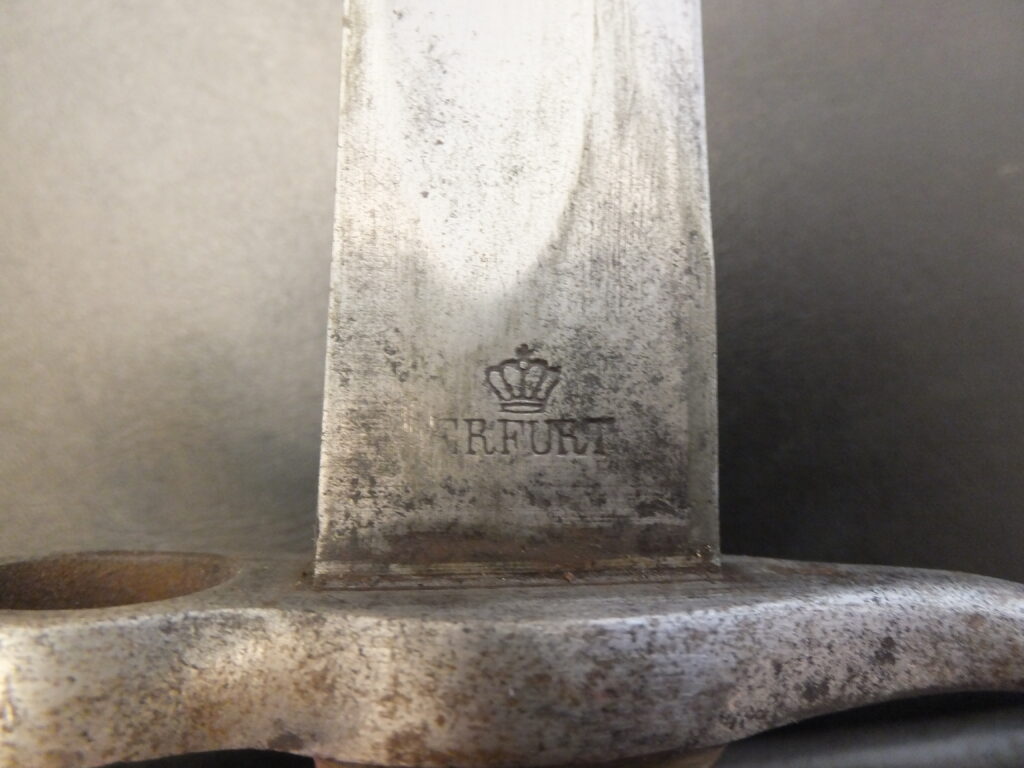

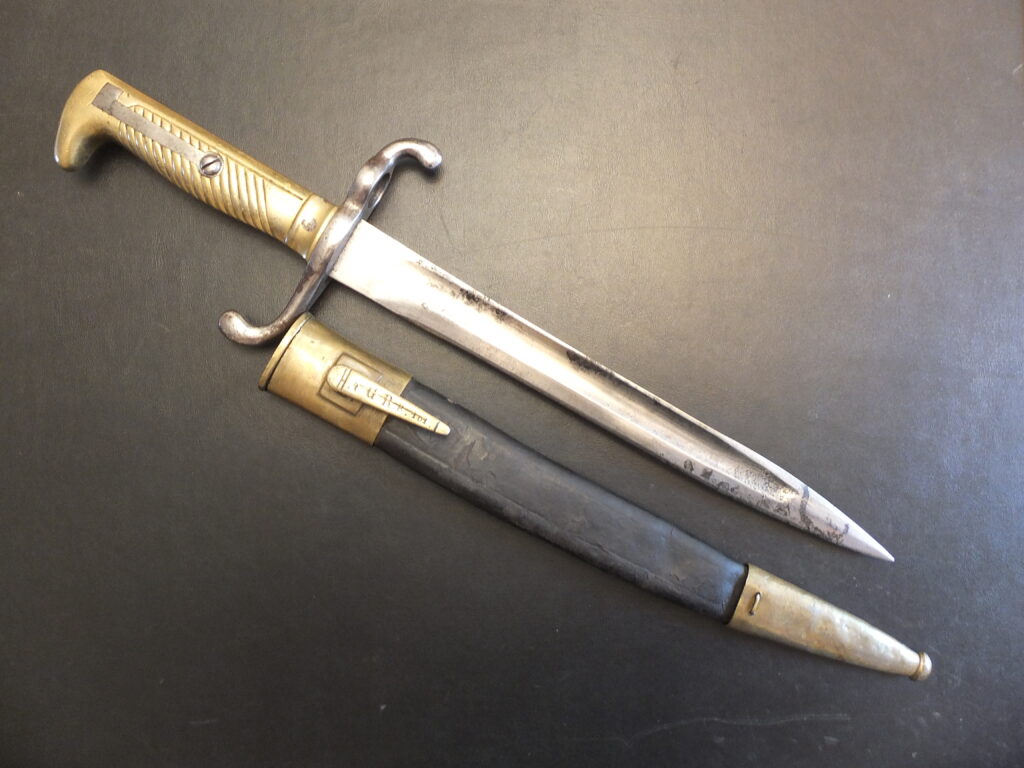

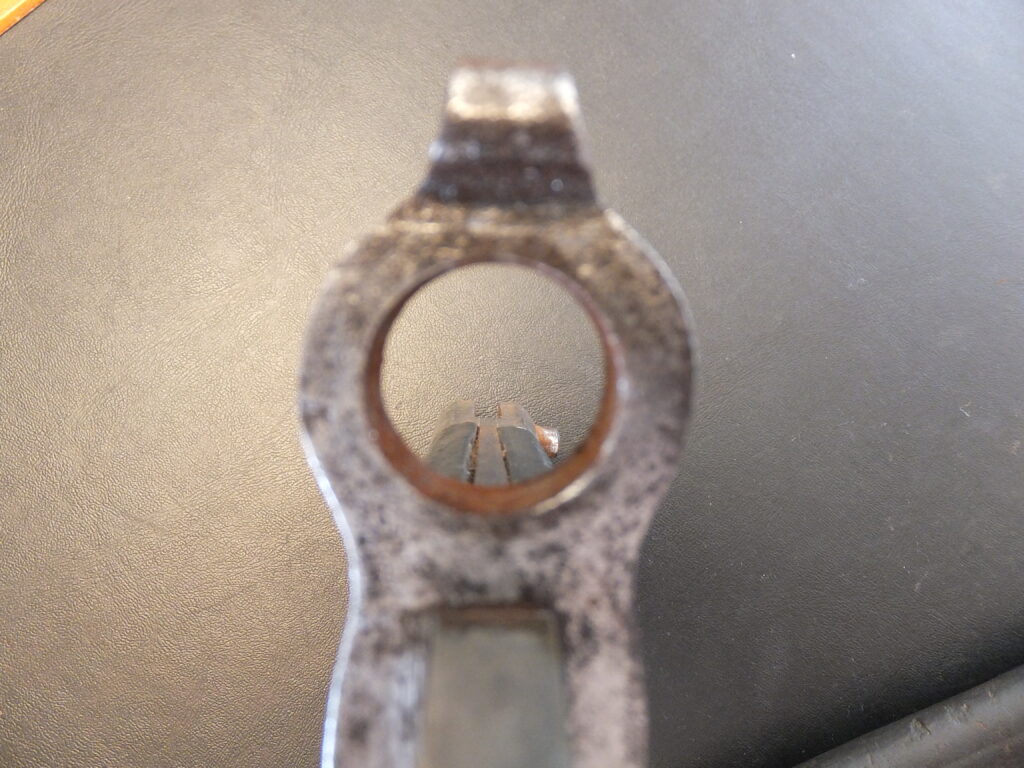

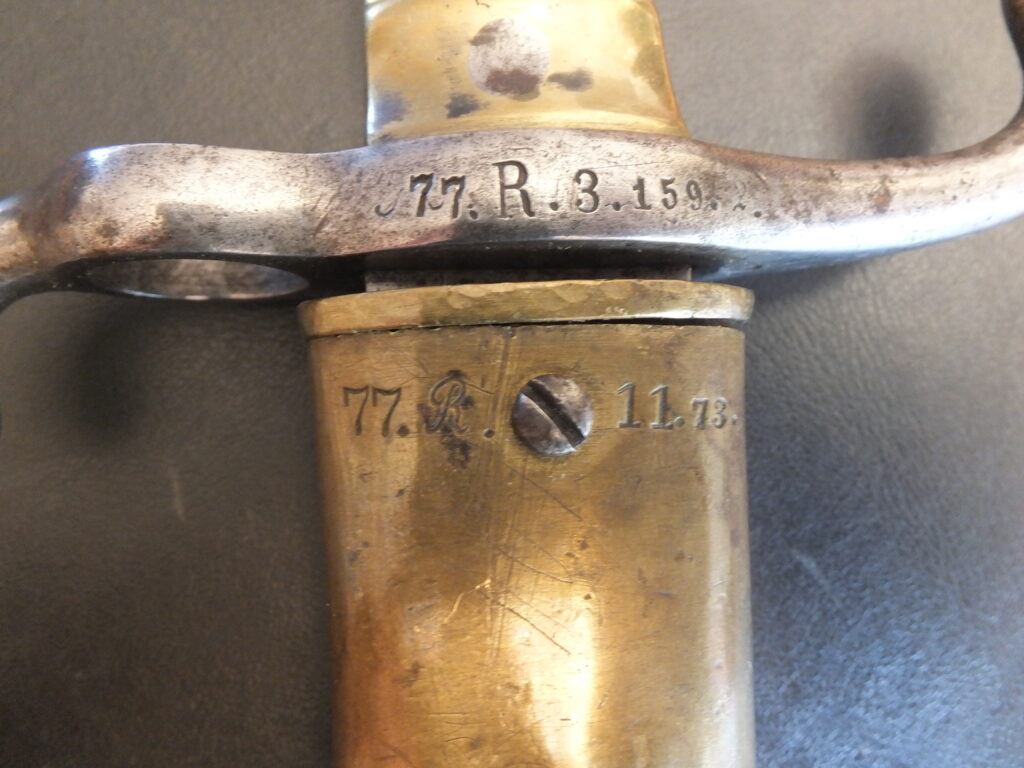

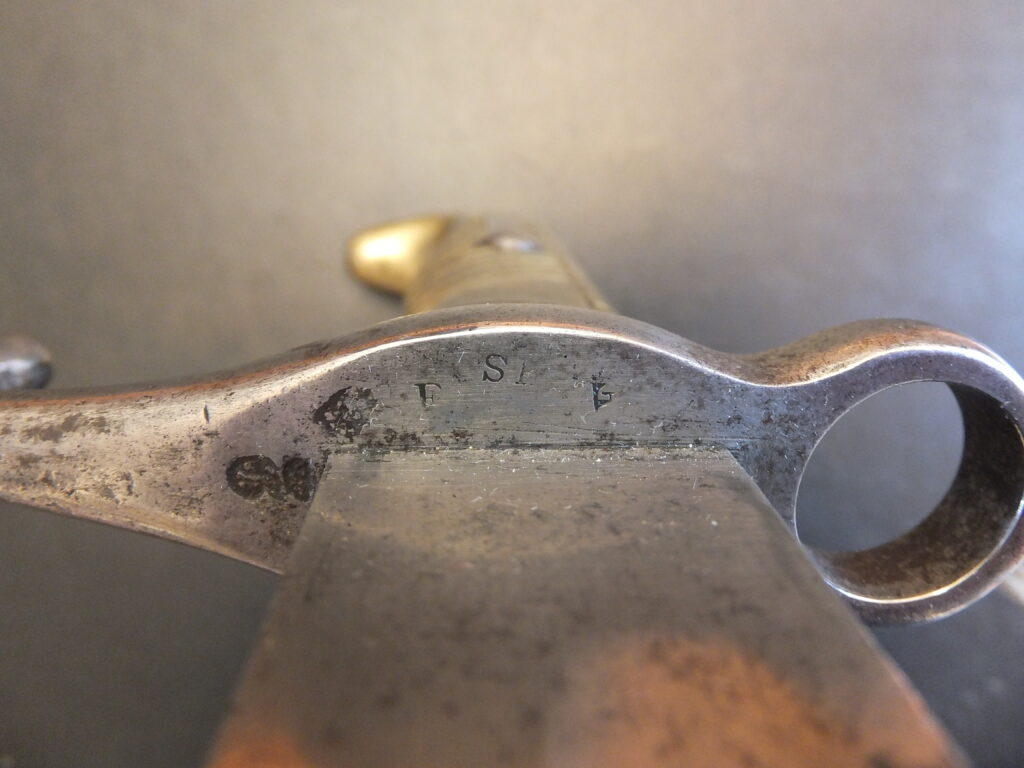

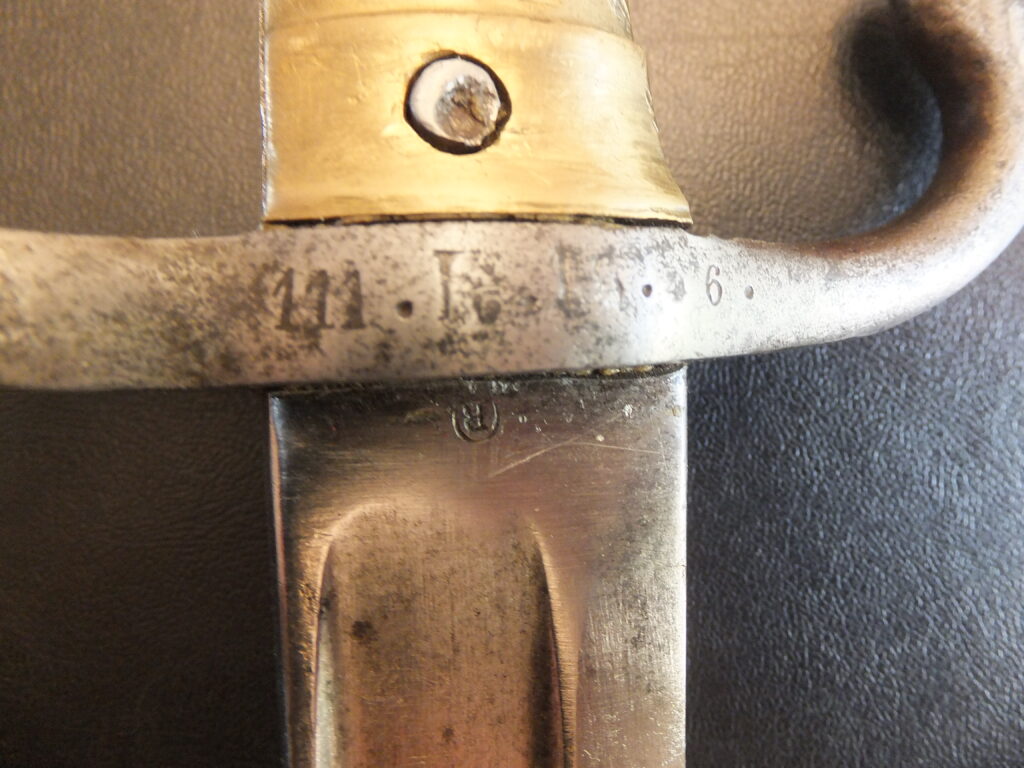

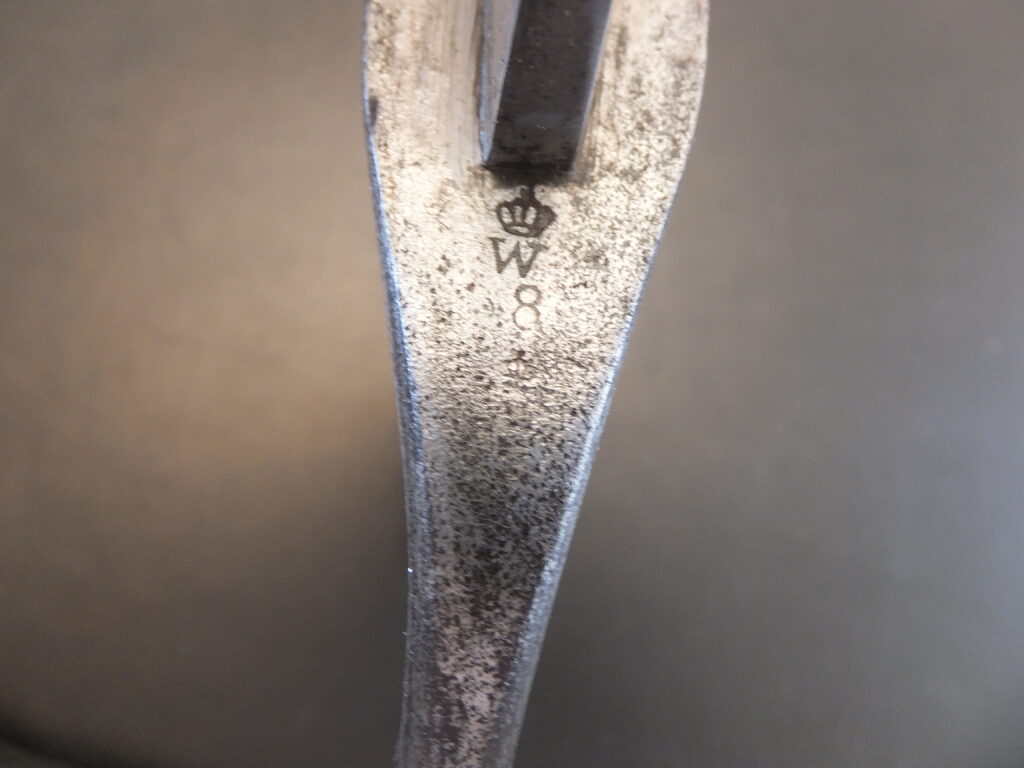

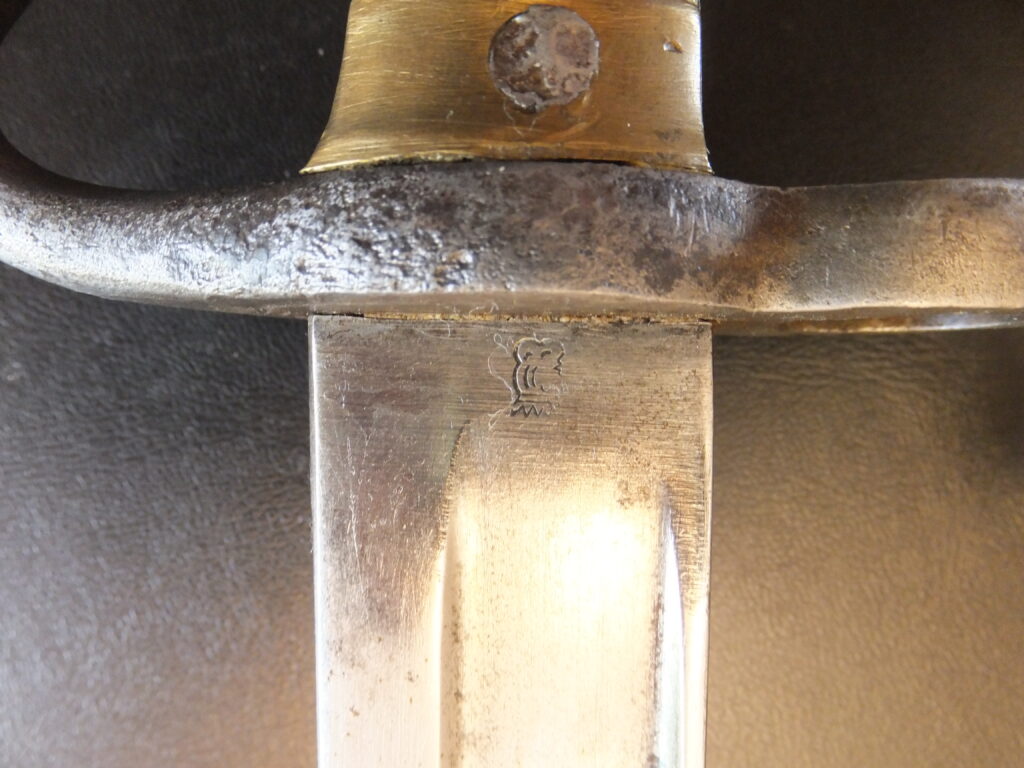

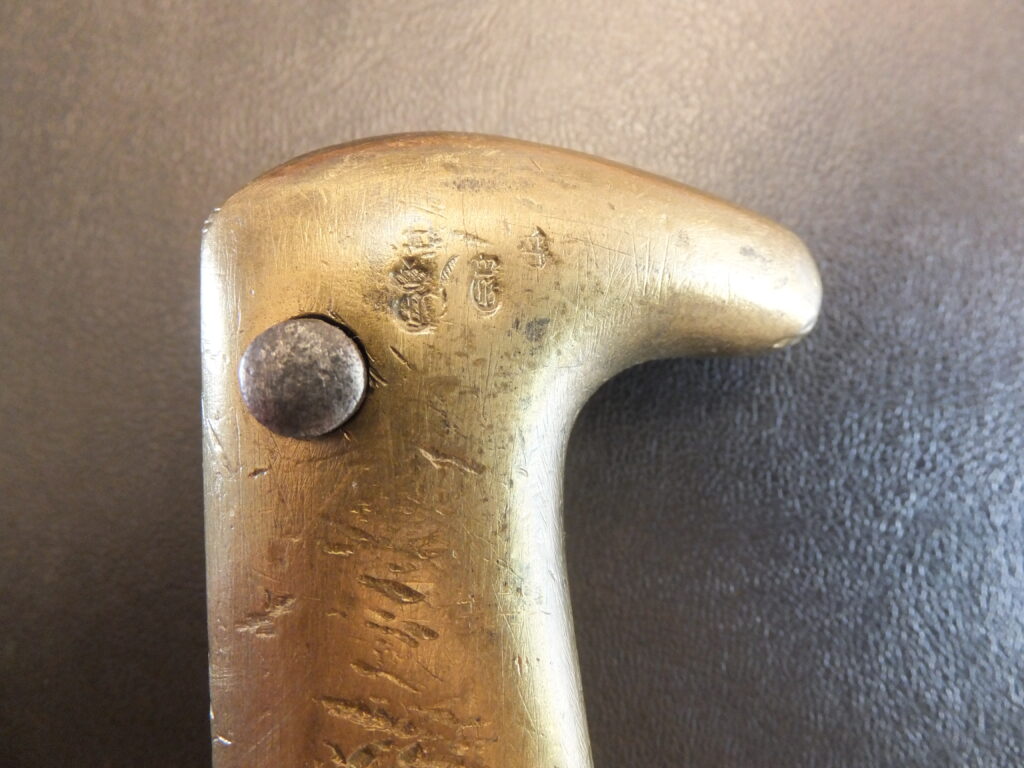

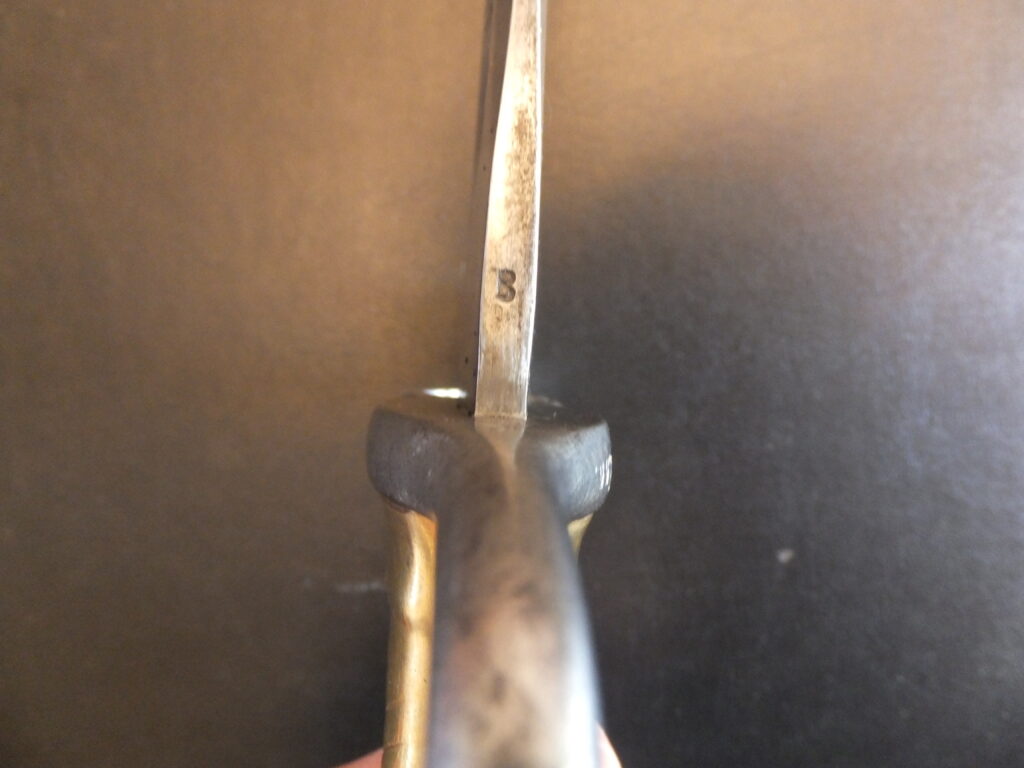

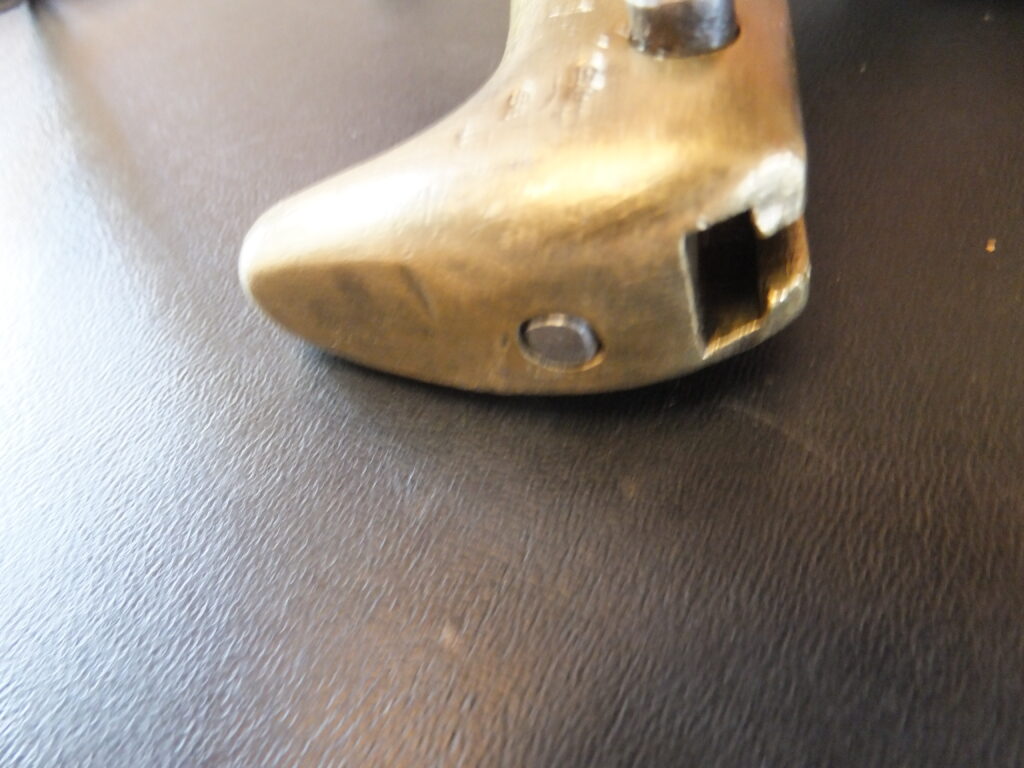

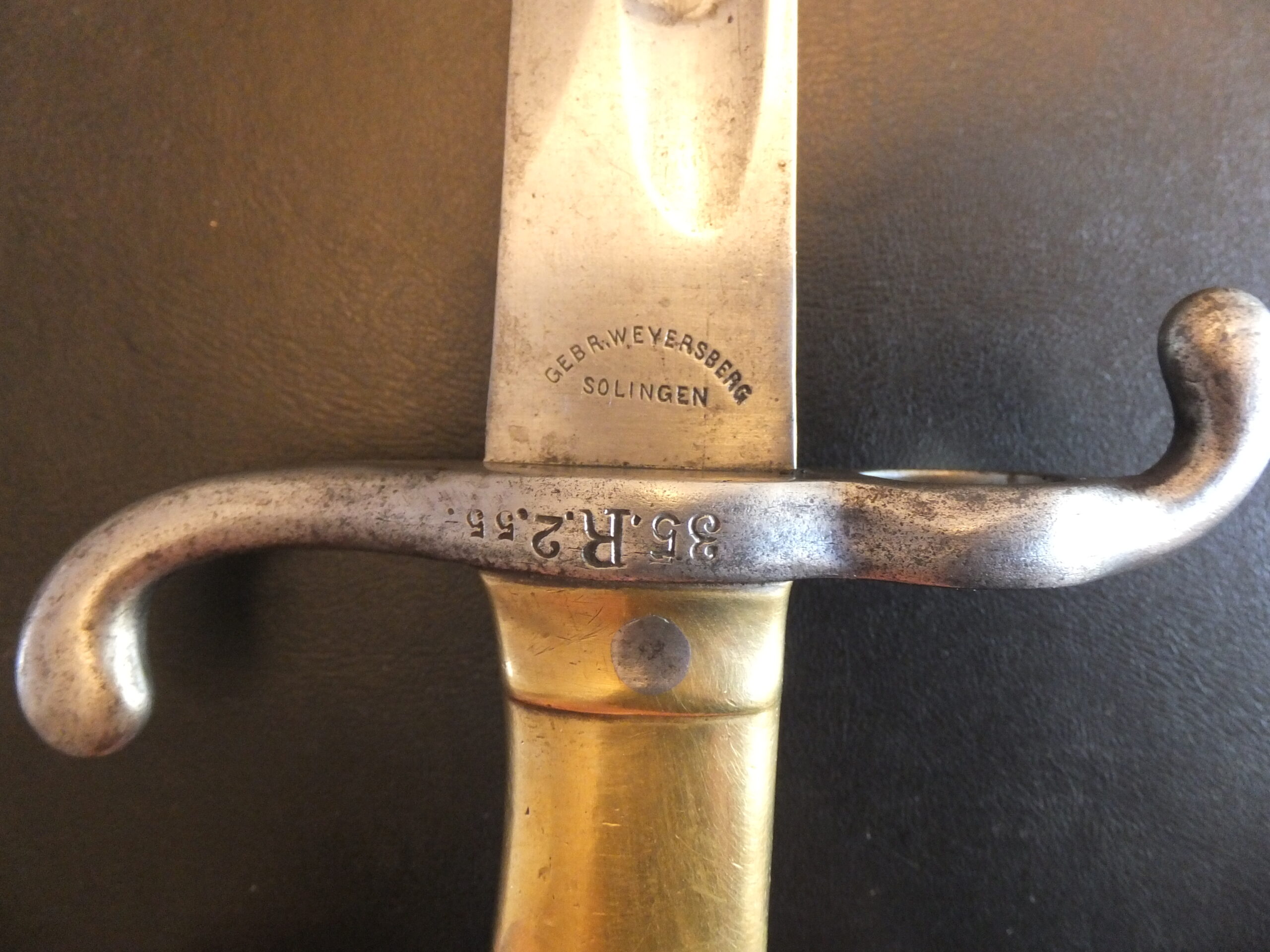

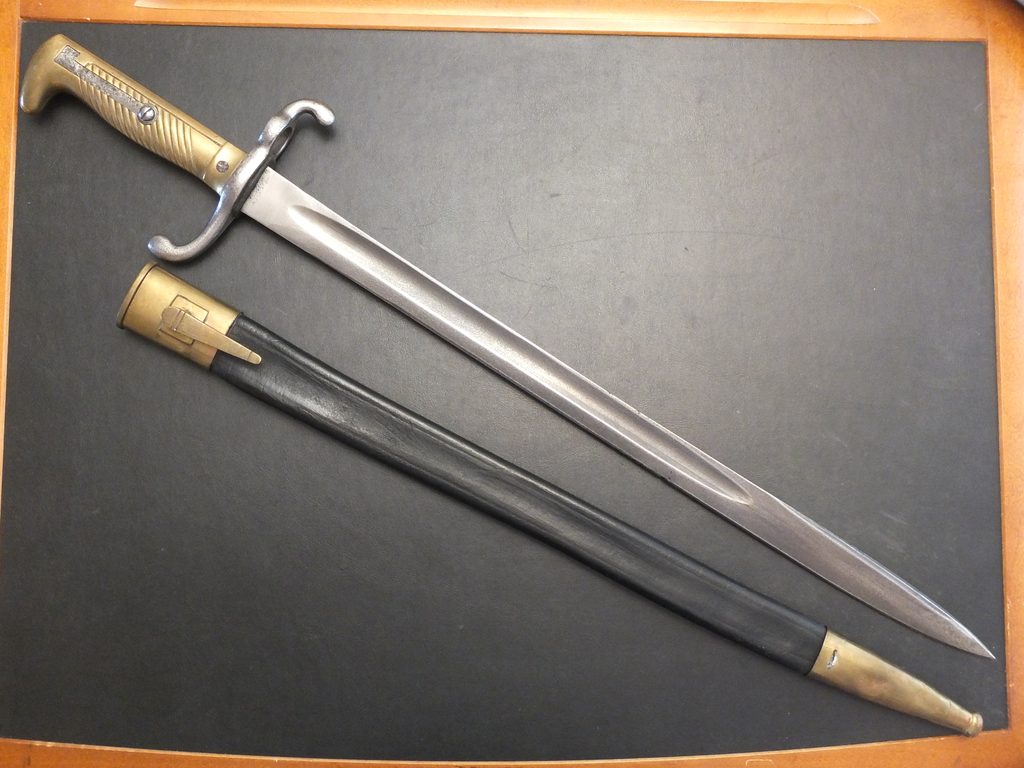

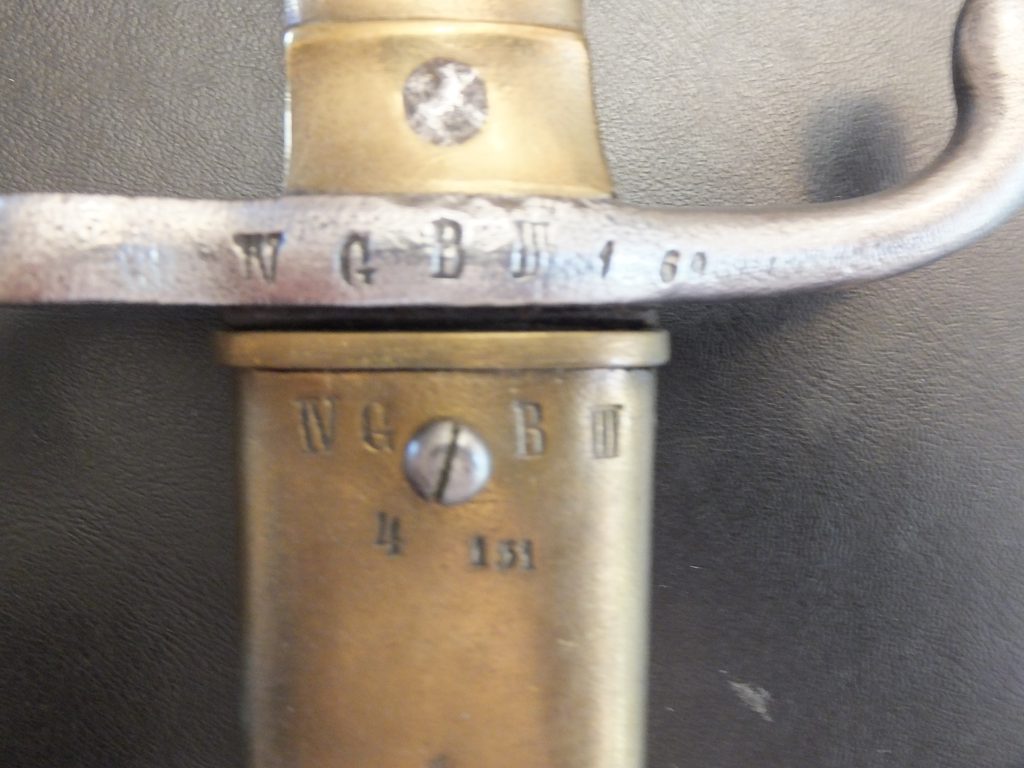

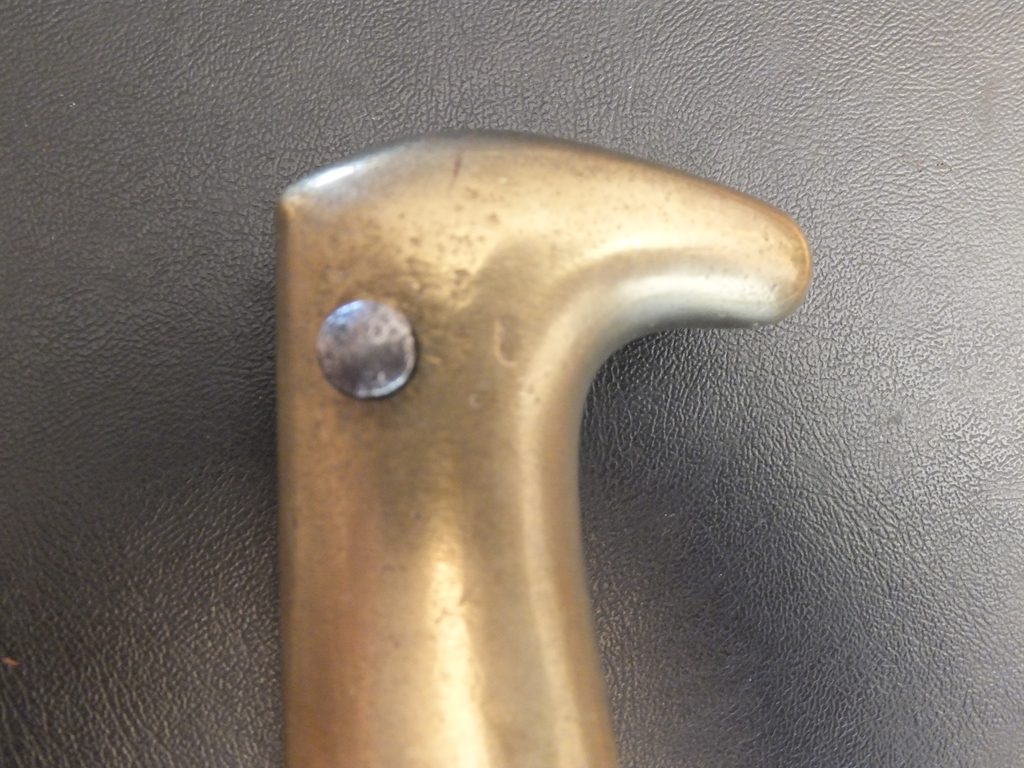

Baïonnette I.S. m/71

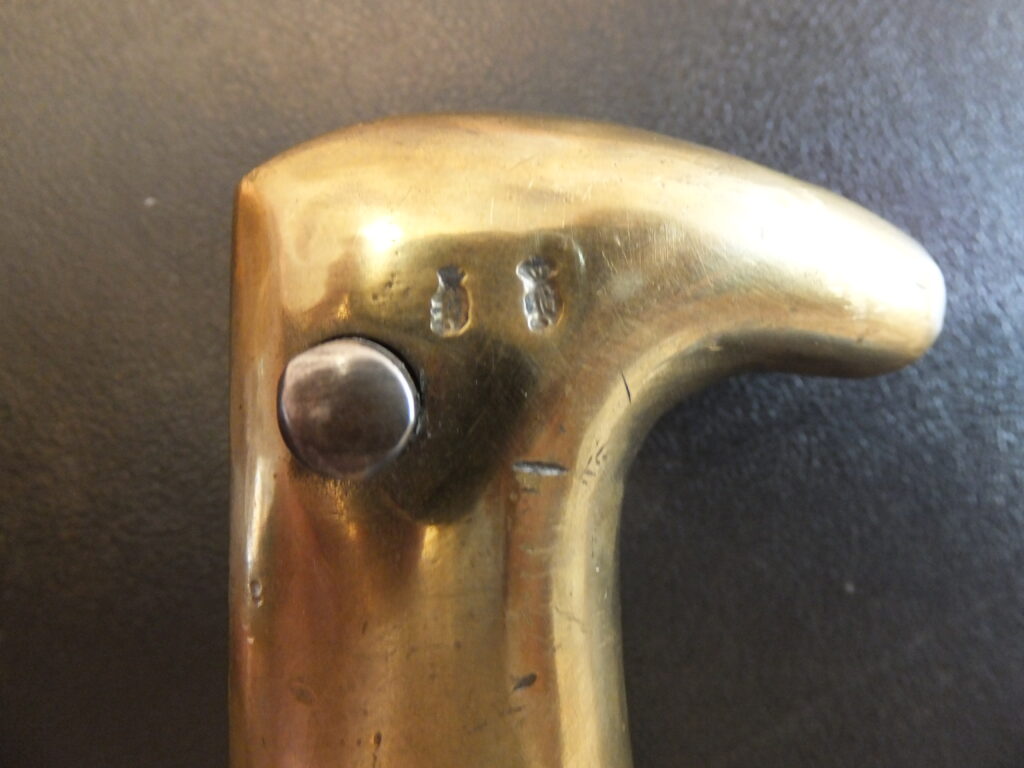

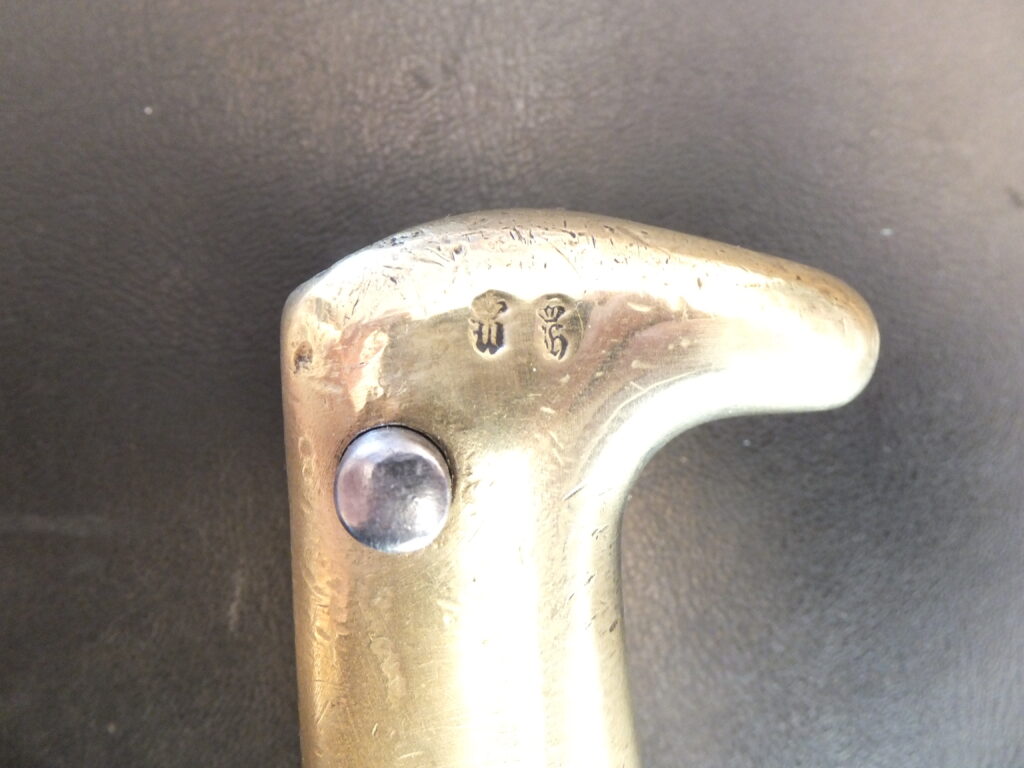

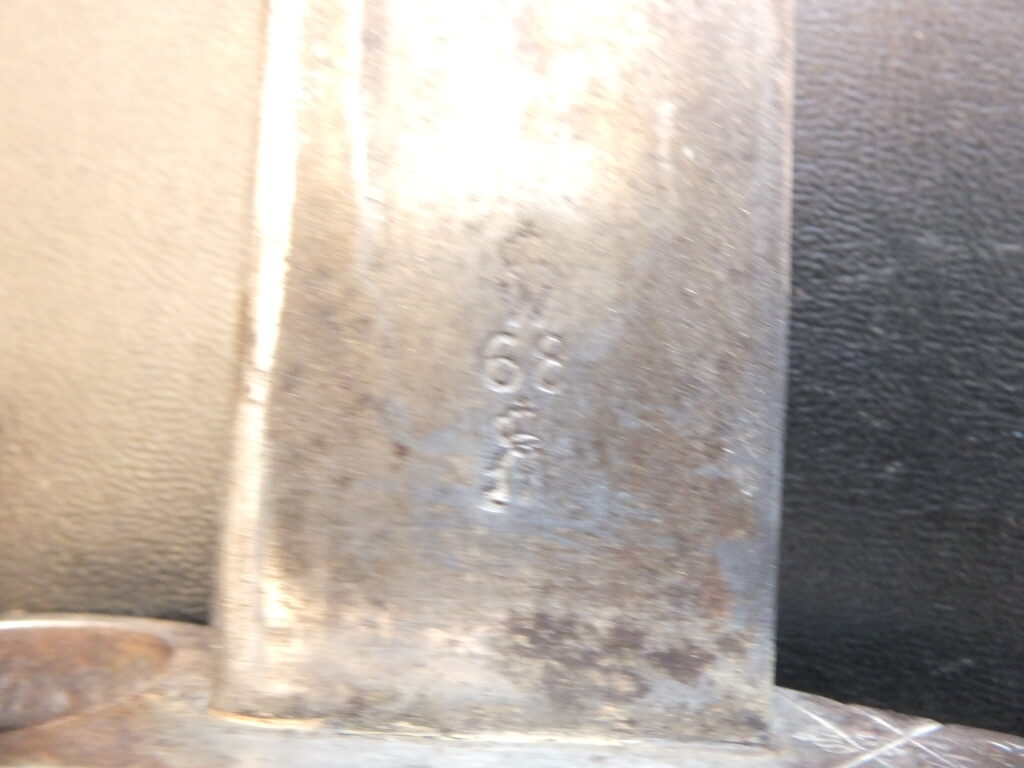

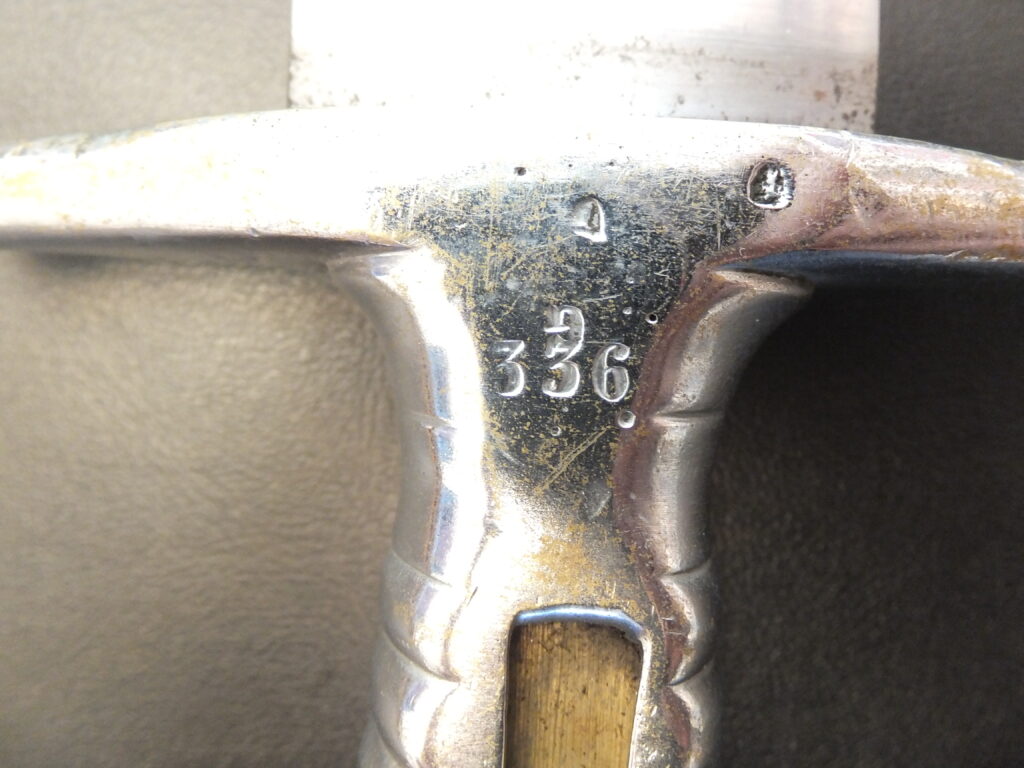

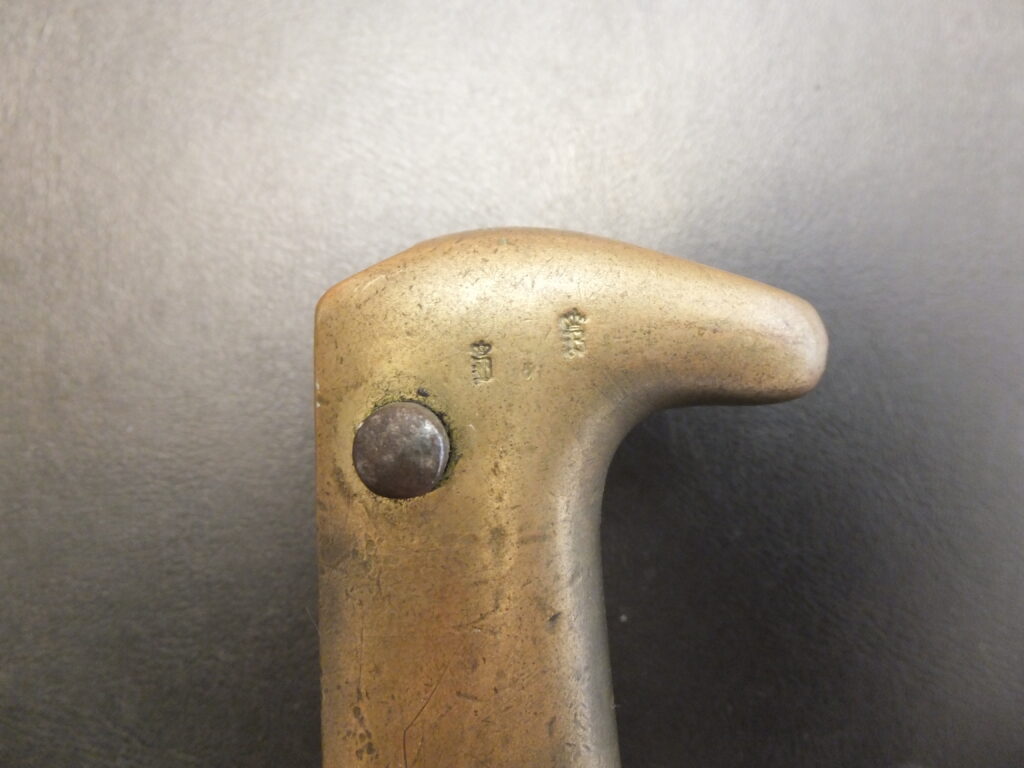

La baïonnette du modèle 1871 fût abondamment fabriquée à partir de 1873. Montée sur le fusil Mauser qui succède au système Dreyse pour faire face au Chassepot français et au Remington égyptien. De nombreux fabricants ont produits ce modèle. Cette baïonnette à la longévité exceptionnelle ne participera à aucun conflit important en premières lignes. Elle arrivera vers 1873 et sera abandonnée en 1884 au profit d’une baïonnette plus courte. La poignée est en laiton, lisse côté gauche et à striures obliques côté droit et reprend la forme de celle du modèle 1860.. La soie est apparente au dos de la poignée. Le verrouillage se fait par un bouton-poussoir du côté droit et un ressort extérieur plat côté gauche fixé par une vis. La croisière est en acier, en forme de S, à bague de 17.5mm de diamètre. La lame est à large gouttière sur chaque face.

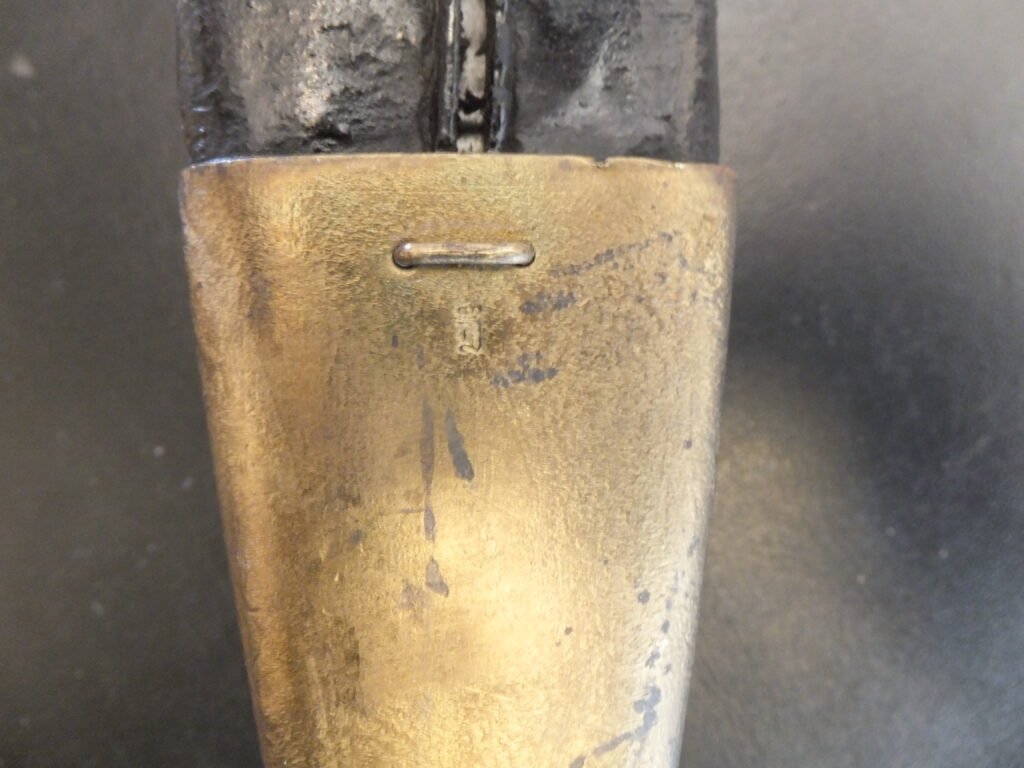

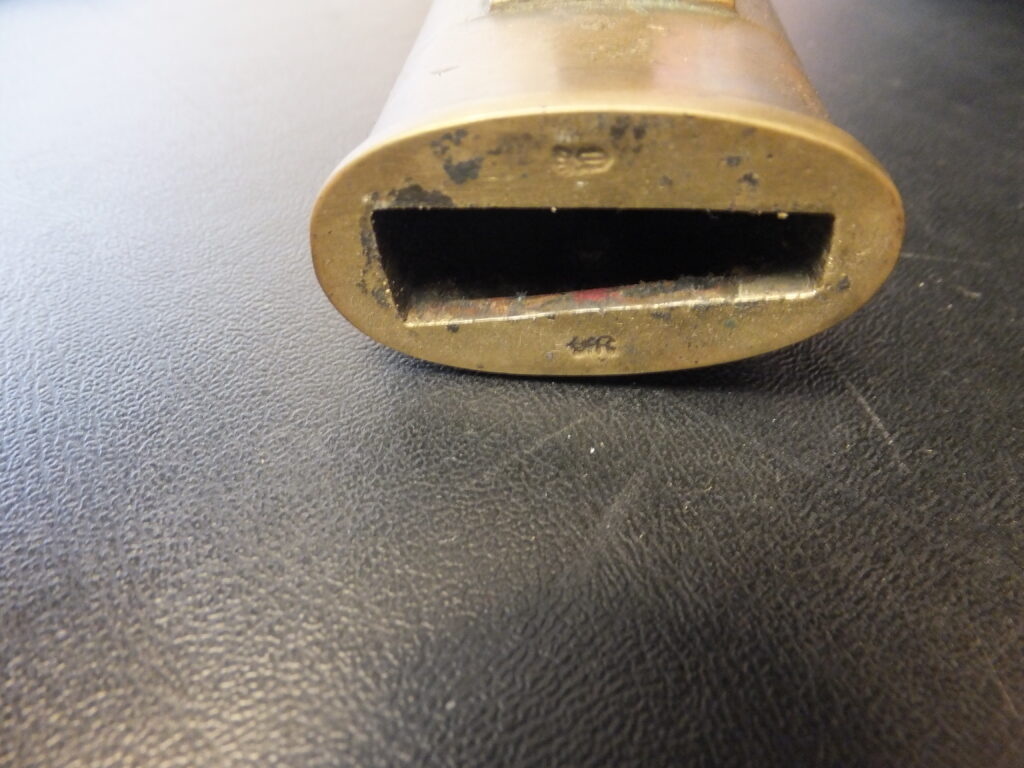

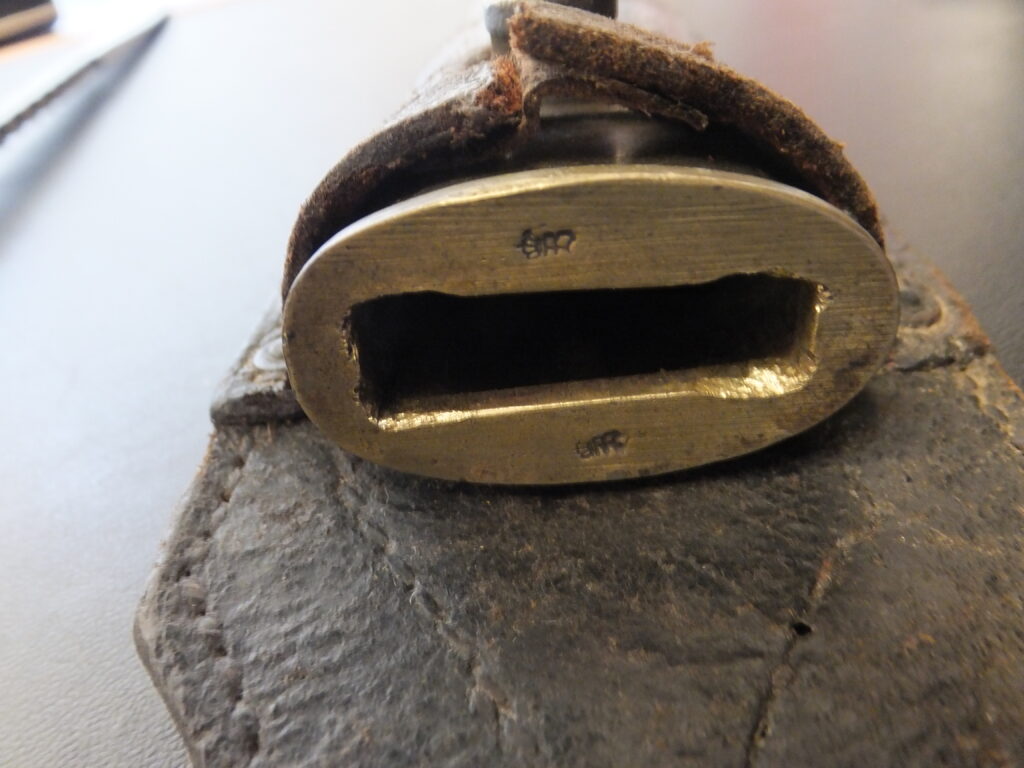

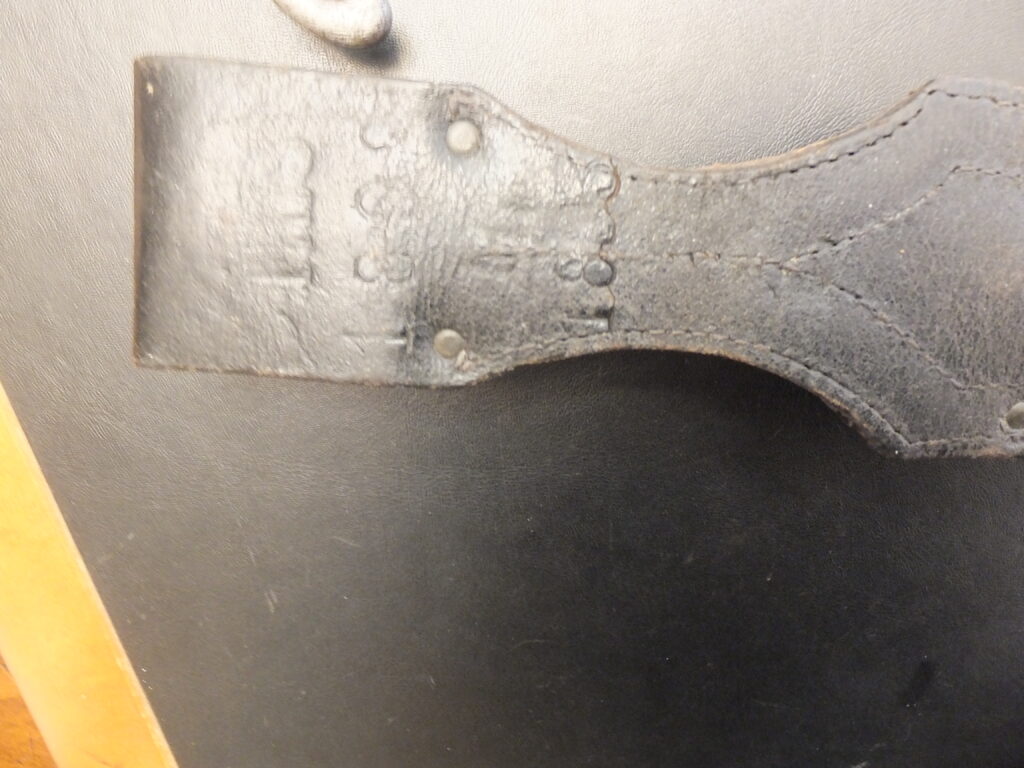

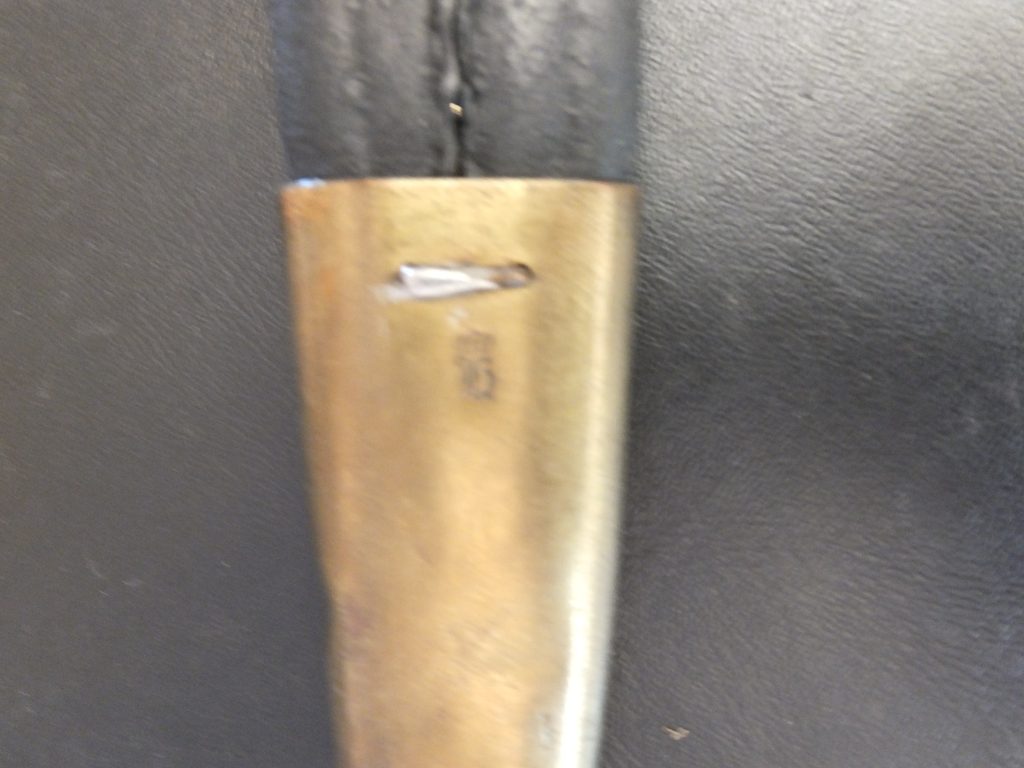

Le fourreau est en cuir noir à garnitures laiton mais il existe 4 variantes de fourreau.

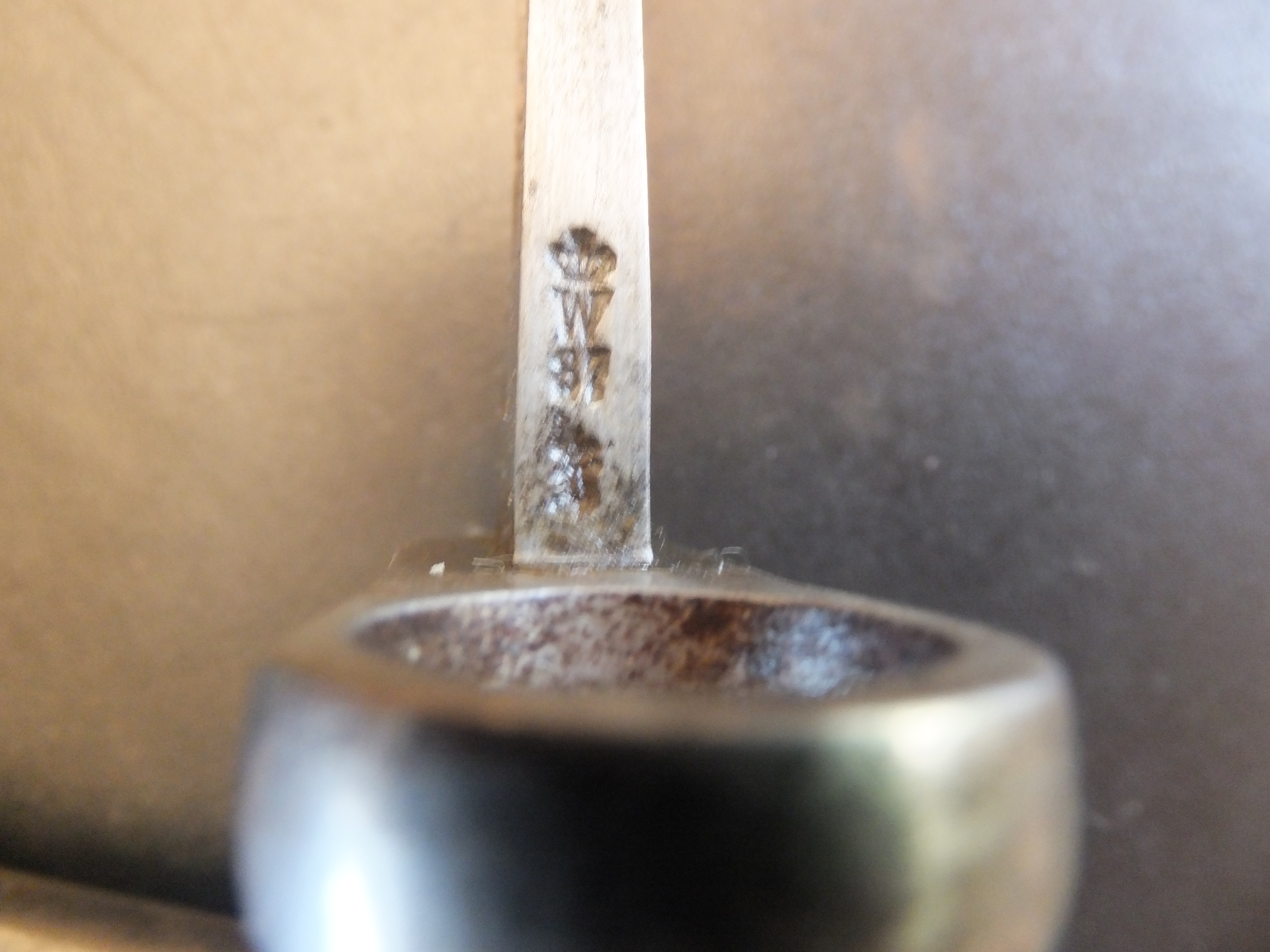

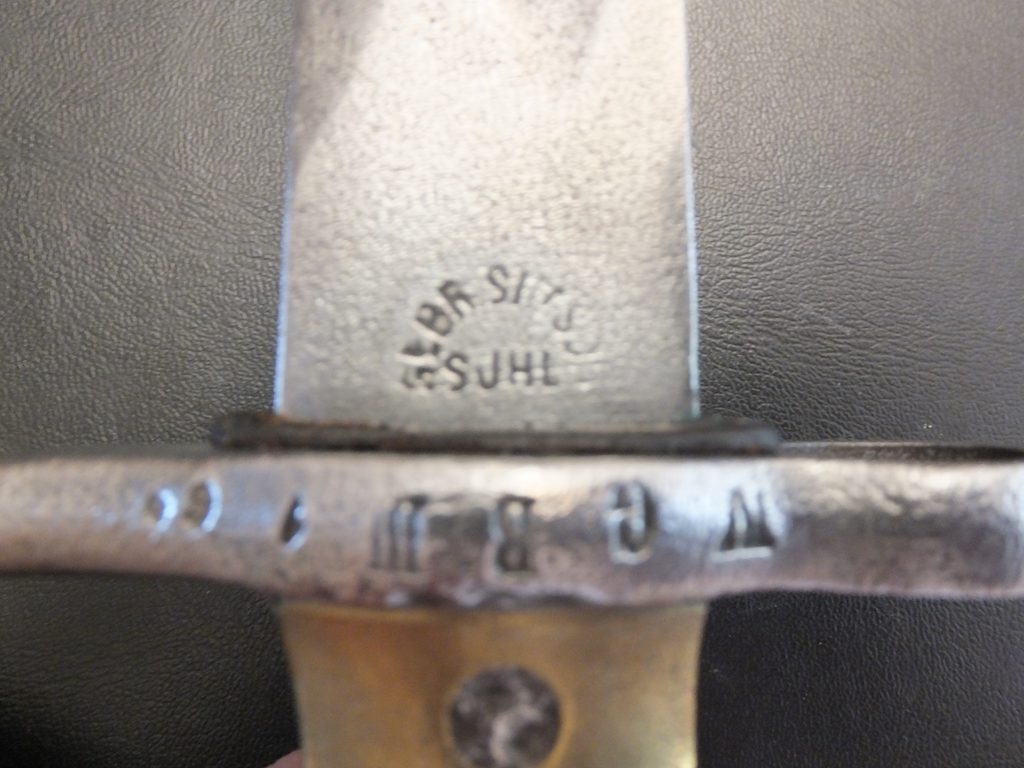

Fabricant Gebr. SIMSON W76. Marquage 87. R.8.180 (Infanterie-Regiment 87, Kompanie 10 Arme 180)

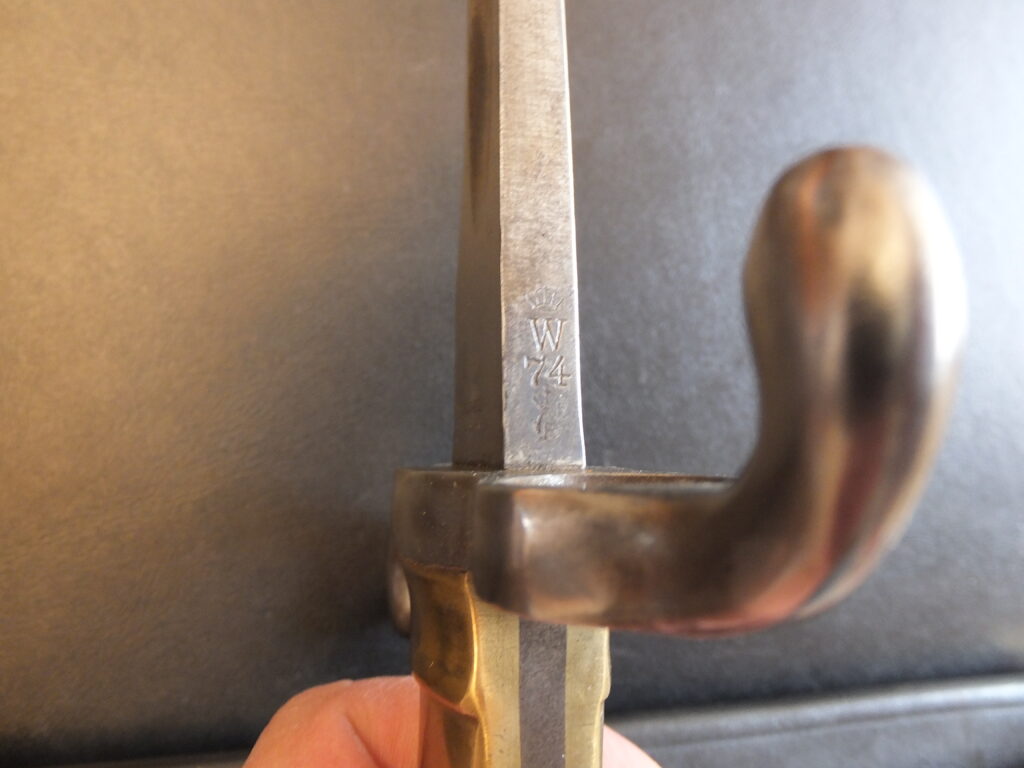

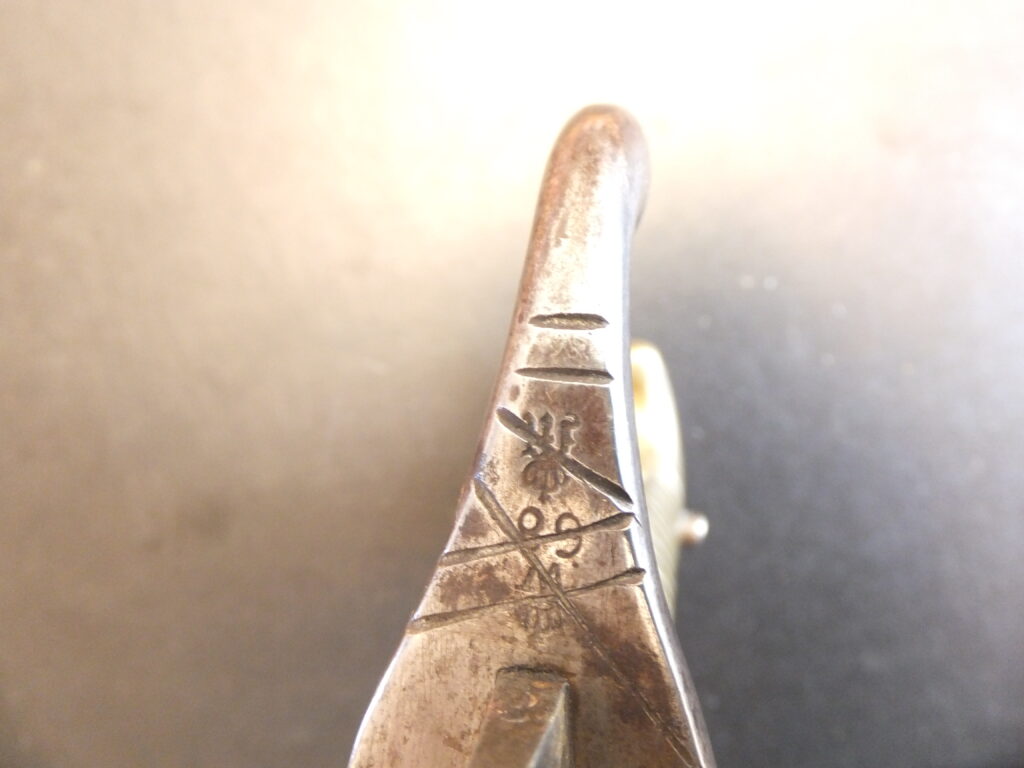

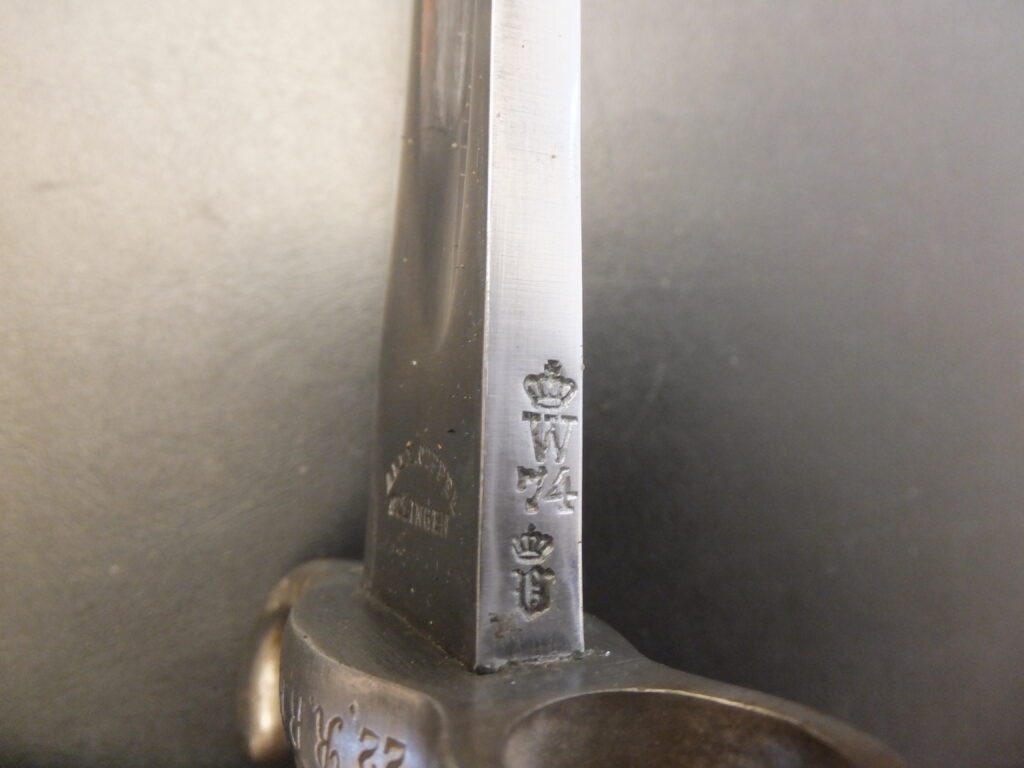

Fabricant Coulaux & C Klingenthal W74. Ancien Marquage barré 174. R.E.D. 2. 51 (ErsatzDepot infanterie Regiment), nouveau marquage  E.T.E.136.67 (Train-Abteilung Ersatz bataillon, Kompanie 136 Arme 67)

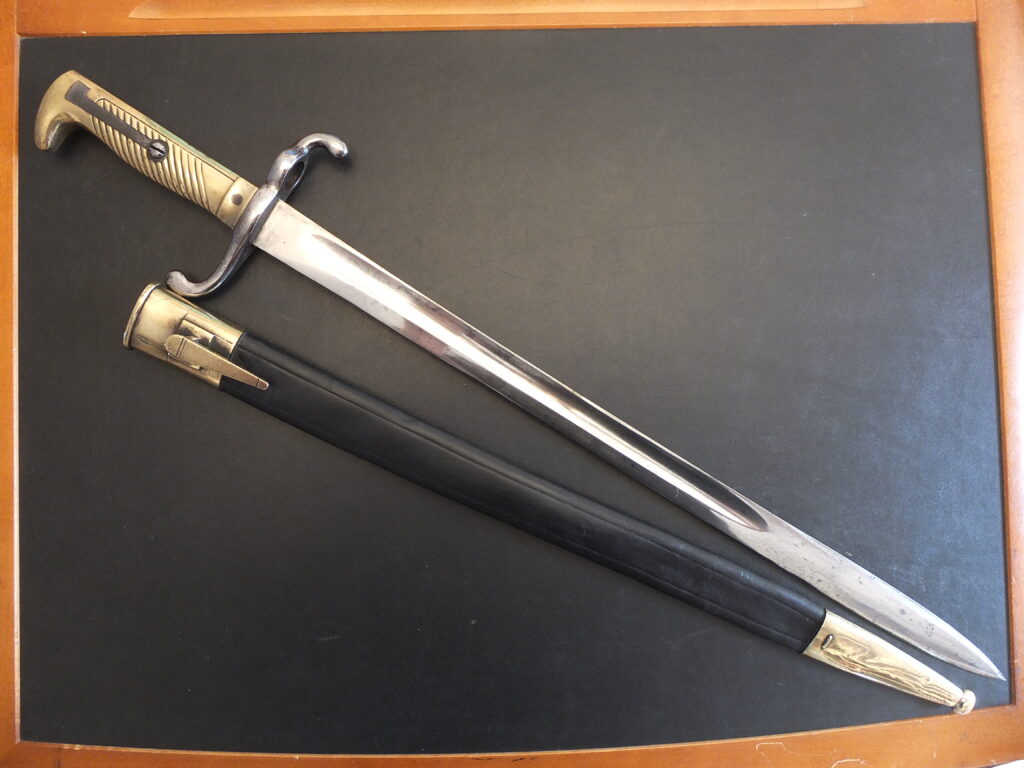

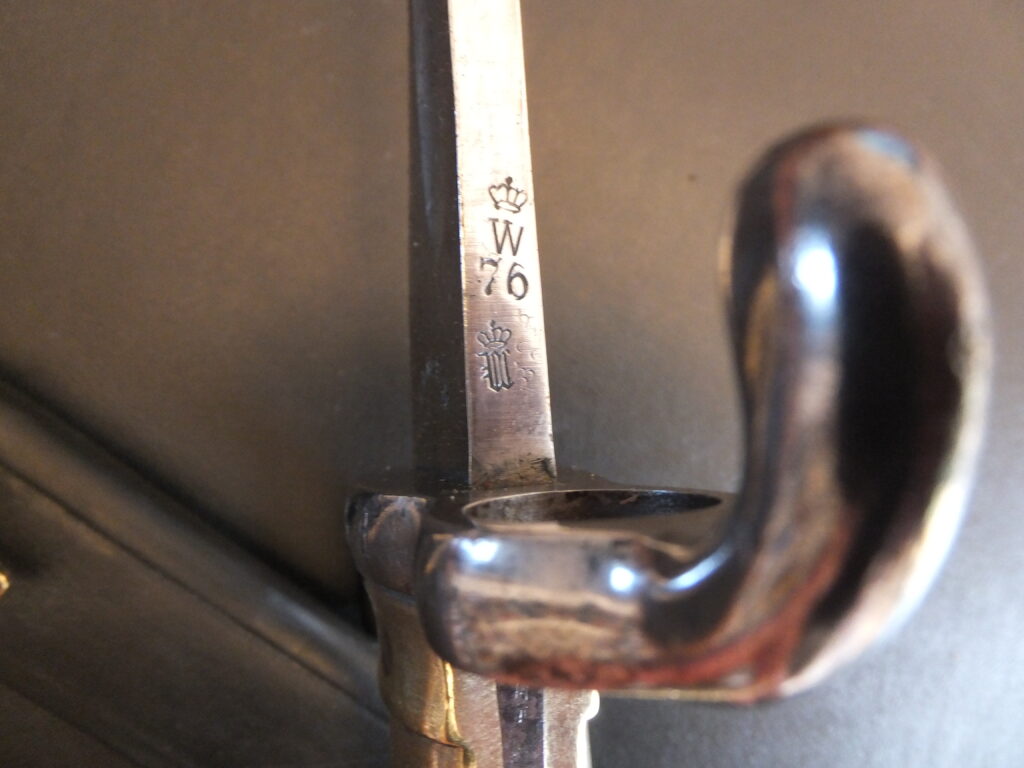

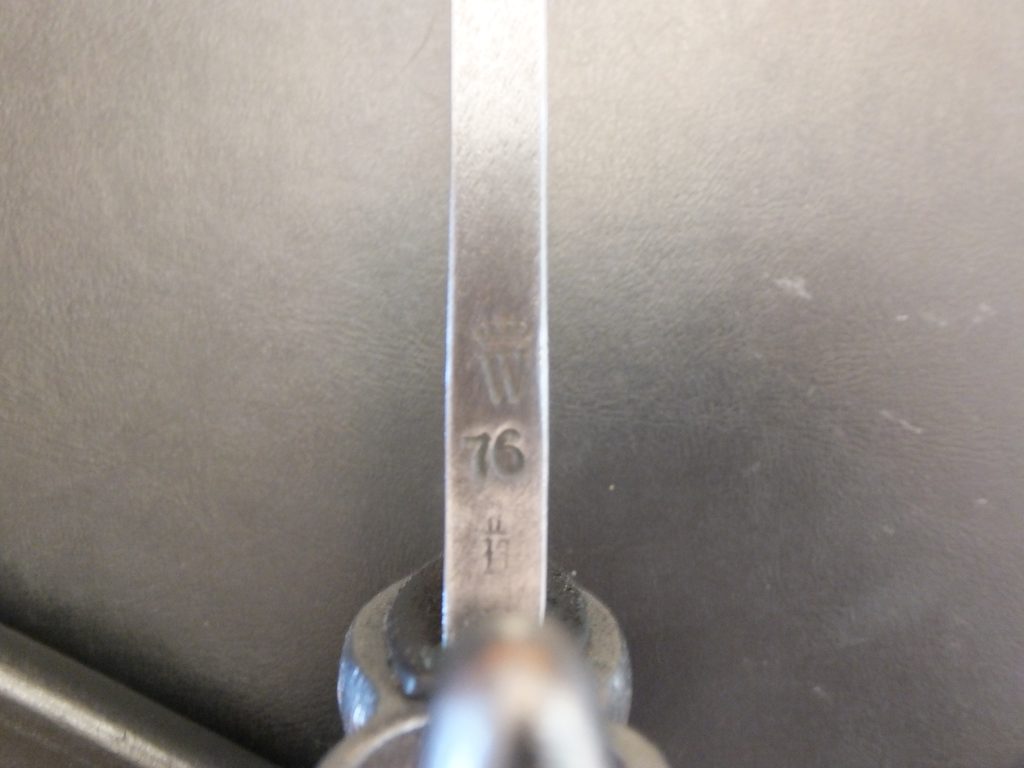

Fabricant Clement 1 Jung Solingen W76. marquage 21. R.R.E. 1. 231 ( Reserve infanterie Regiment 21, Kompanie 1 arme 231)

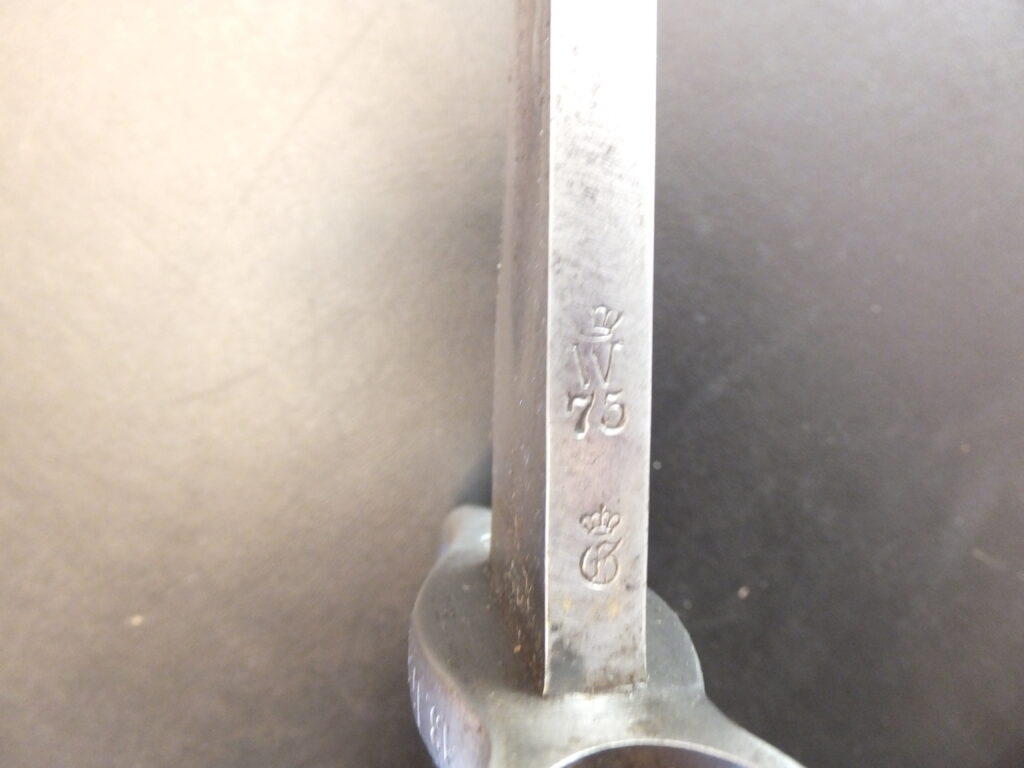

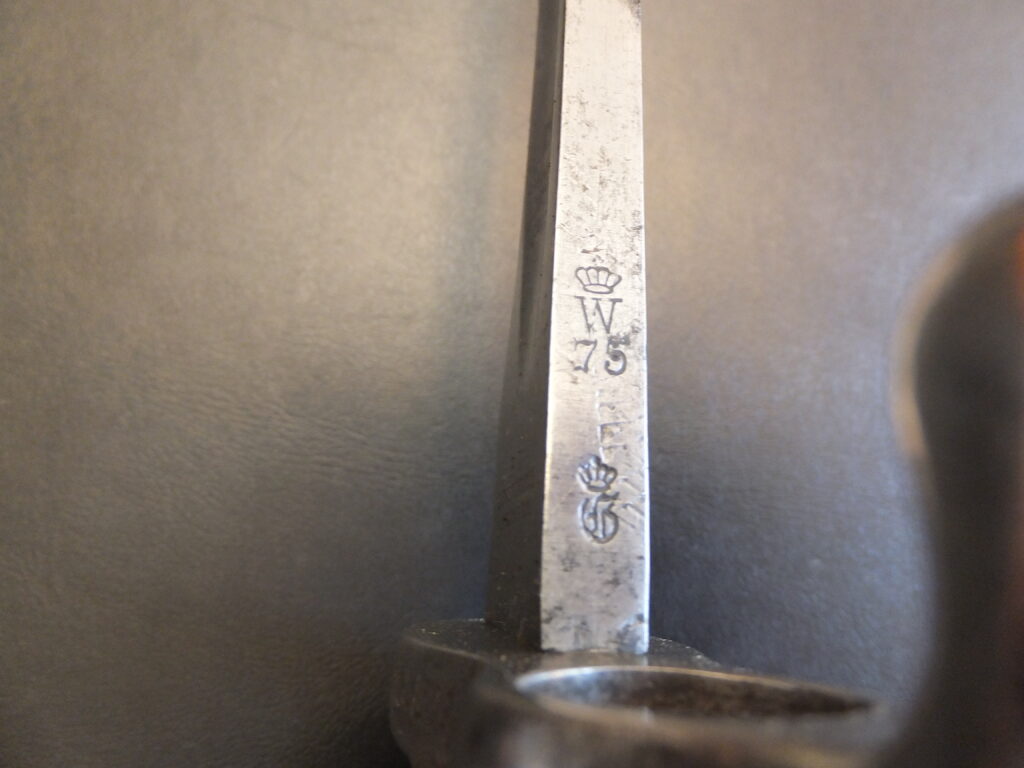

Fabricant P;D. Luneschlosse Solingen W75. marquage XI.GB.V I .164 (Véme Garnisons-Bataillon des XI armee korps, arme 164).

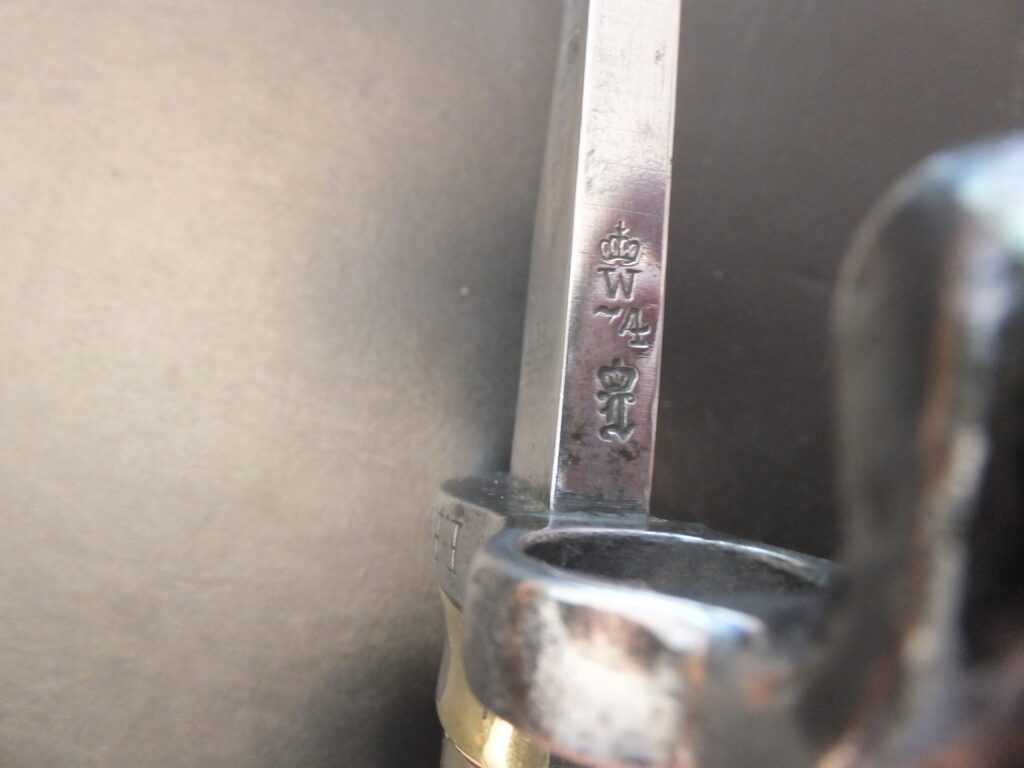

Fabricant E. WILHEM Suhl W74. marquage 93.R.10.154. (Infanterie-Regiment 93, Kompanie 10, arme 154) avec rare fourreau acier

Fabricant E. WILHEM Suhl W75. marquage 25.R.R.10.75. (Reserve-Infanterie-Regiment 25, Kompanie 10, arme 75)

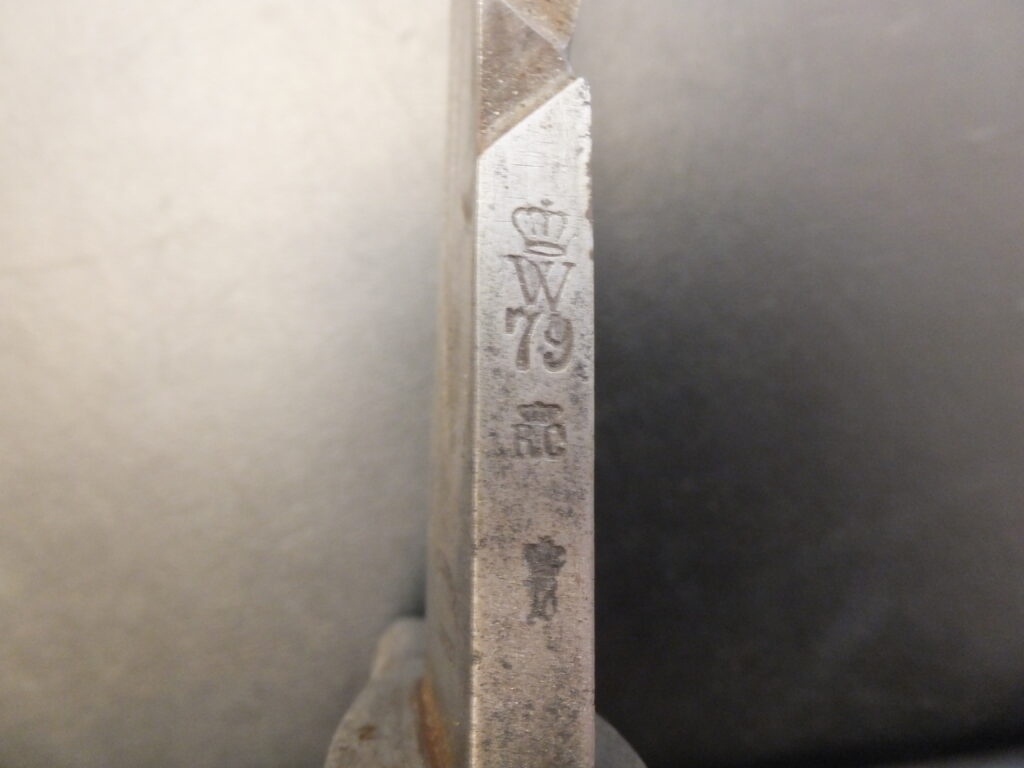

Fabricant Alex Coppel Solingen/ Erfurt Suhl W79. marquage 55.R.R.4.105. (Reserve-Infanterie-Regiment 55, Kompanie 4, arme 105)

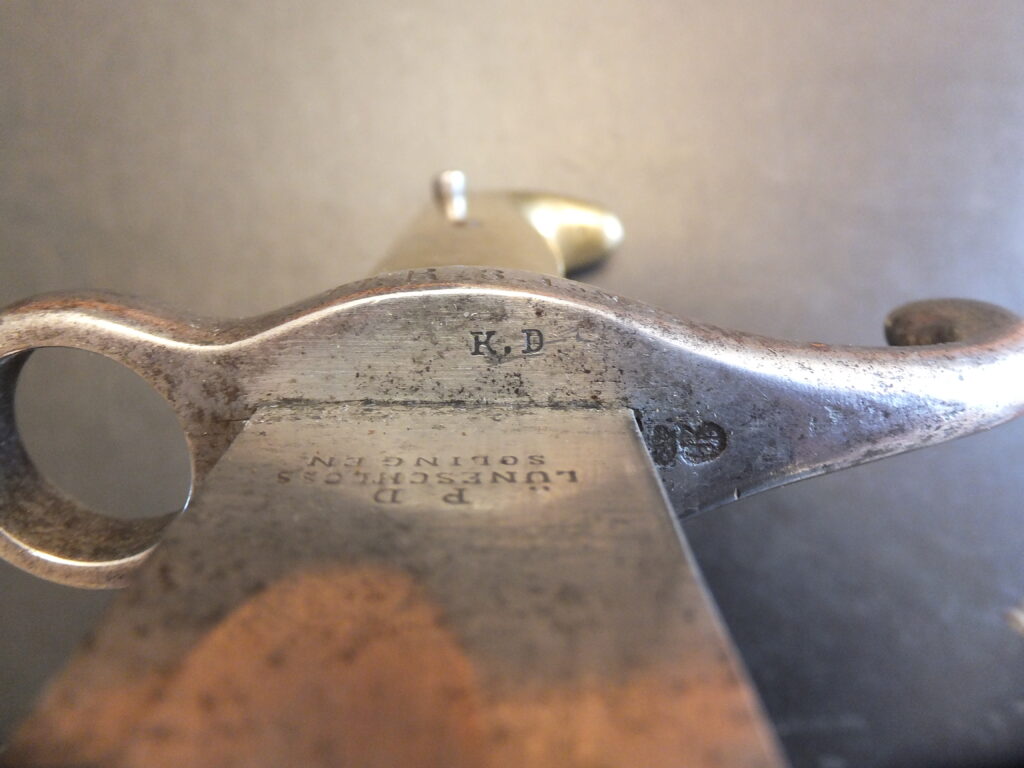

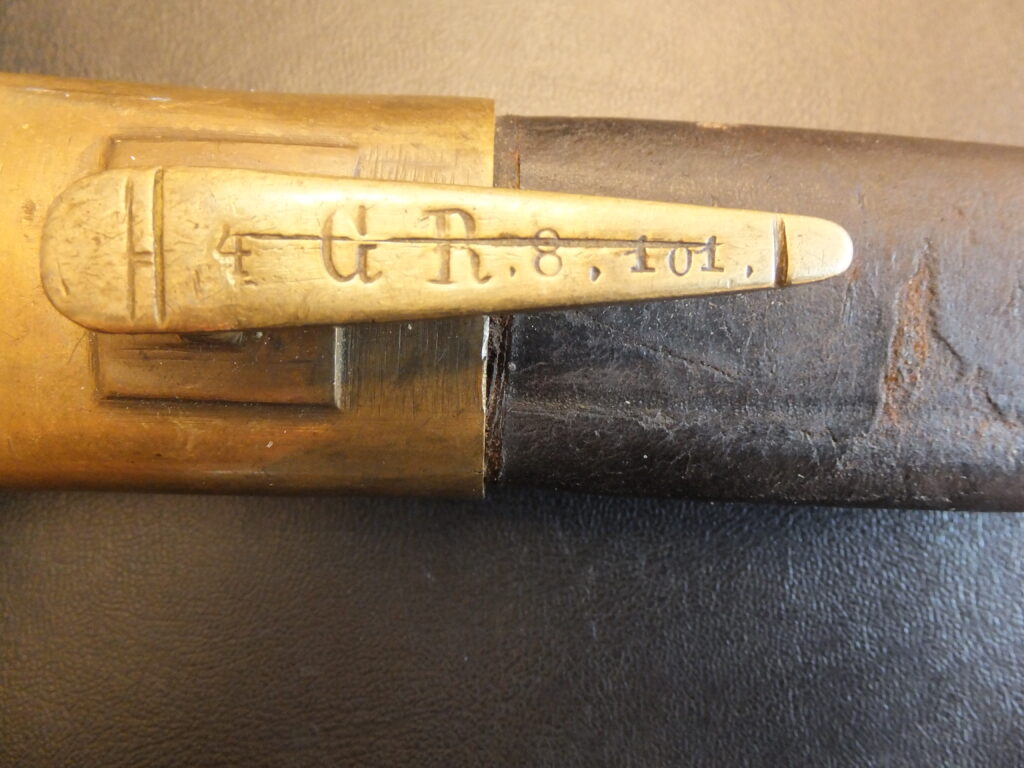

Fabricant P.D. Luneschloss Solingen A 80. marquage 101.R.7.58 ( 7° compagnie du 101° Régiment de l’armée allemande (2ième Régiment de Grenadier de la Garde du Roi de Saxe), arme n° 58)

ABC 1229, Roy Williams 206 p274, C. Mery T1 p159, A. Carter T4 p.249, F. Rüdiger T1 p159-161

Fabricant P.D. Lüneschloss Solingen W 74. marquage 126.R.E.2.191 (Württembergisches Infanterie-regiment 126, Ersatz-Bataillon, Kompanie 2, Waffe 191)(Württembergisches Infanterie-regiment Grossherzog Friedrich von Baden))

ABC 1229, Roy Williams 206 p274, C. Mery T1 p159, A. Carter T4 p.249, F. Rüdiger T1 p159-161

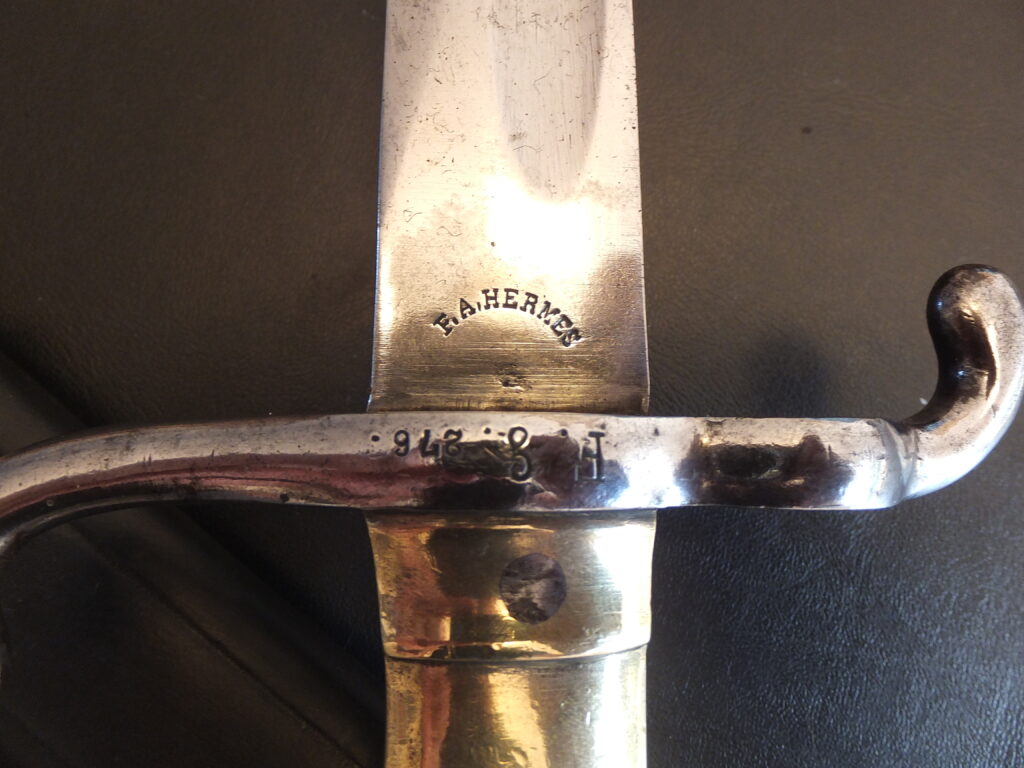

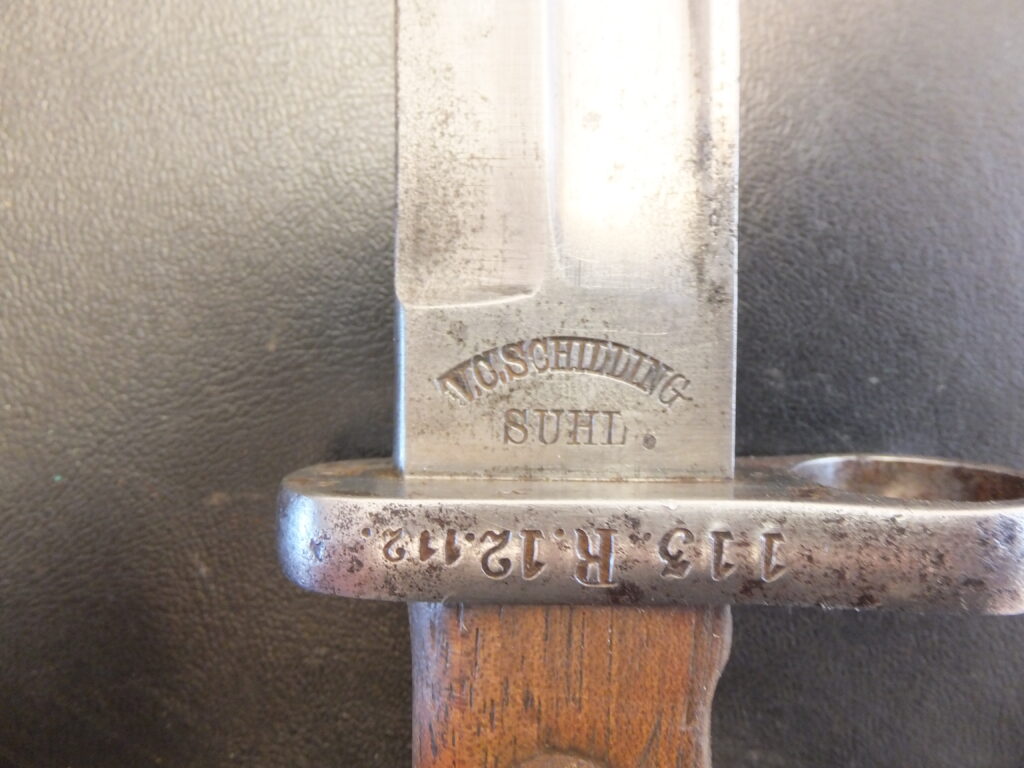

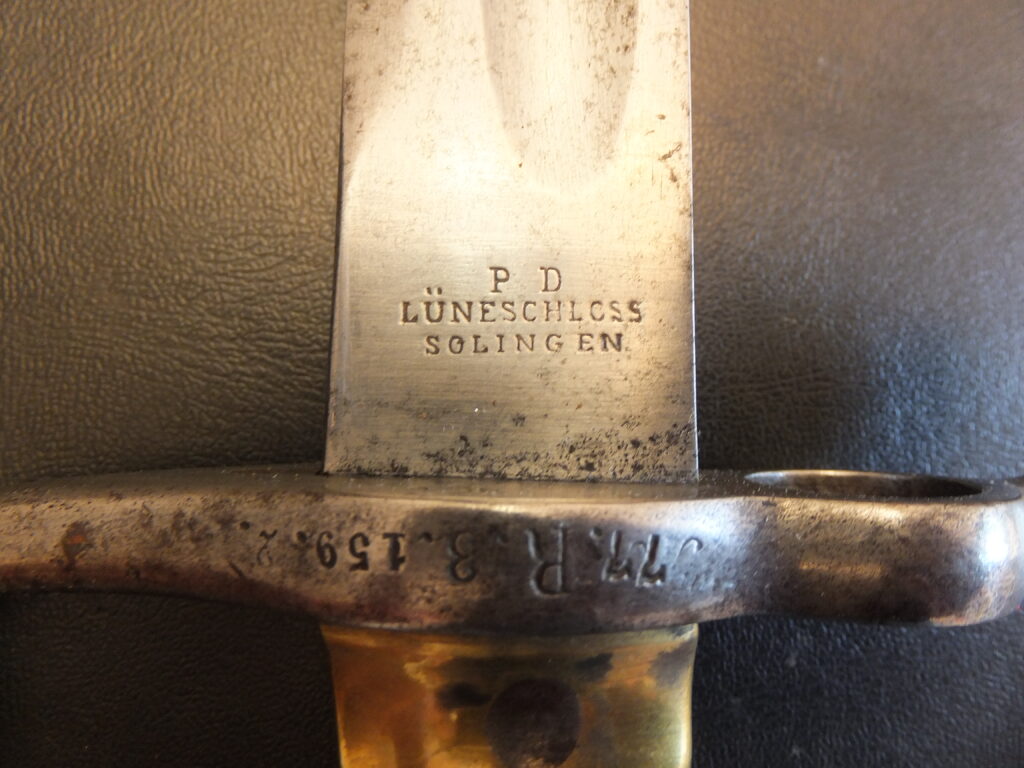

Fabricant Weyersberg & Stamm Solingen sans date au dos de la lame. marquage B13R (Regiment Infanterie 13 (Bavière)) numéro de série n° 42920

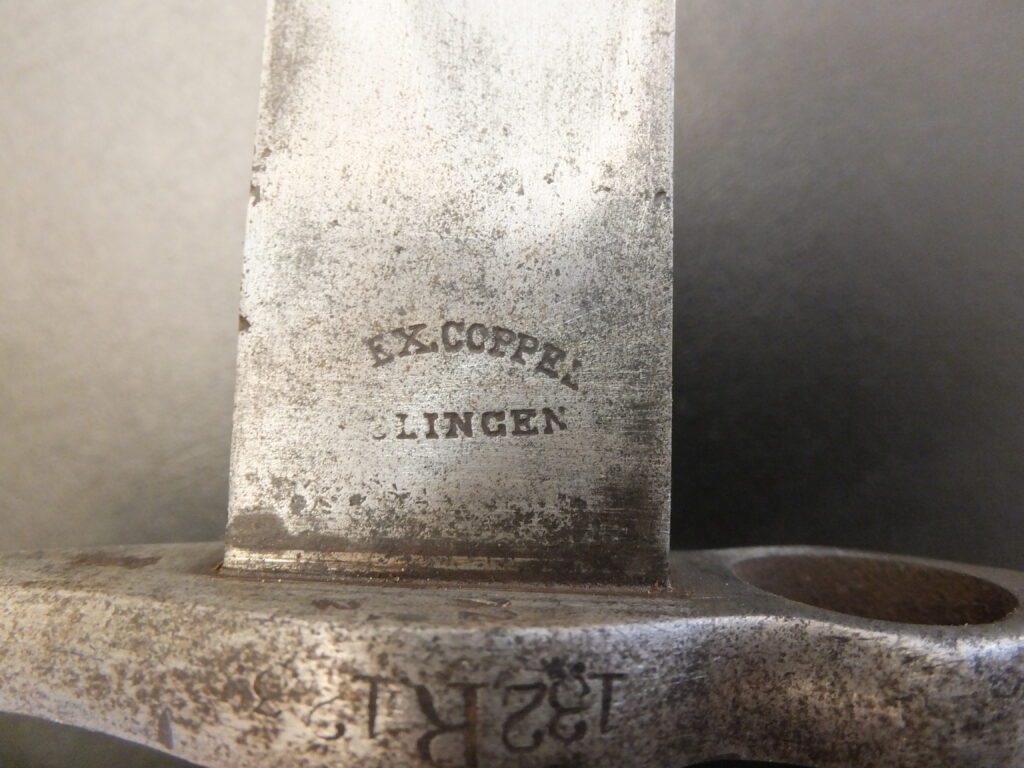

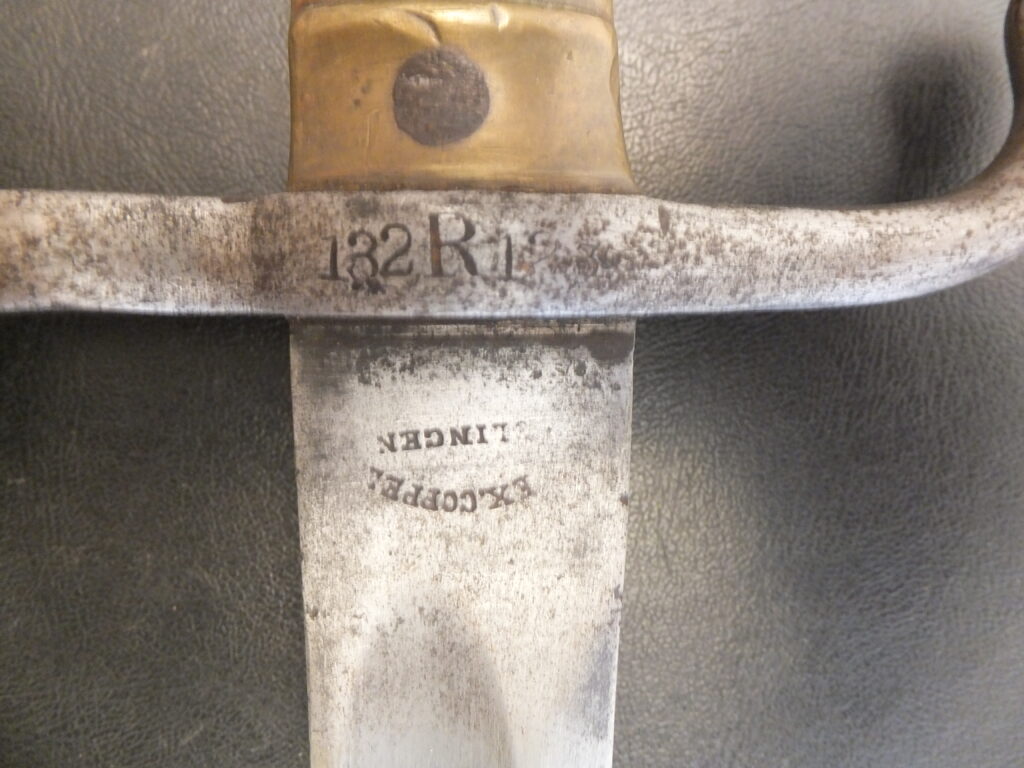

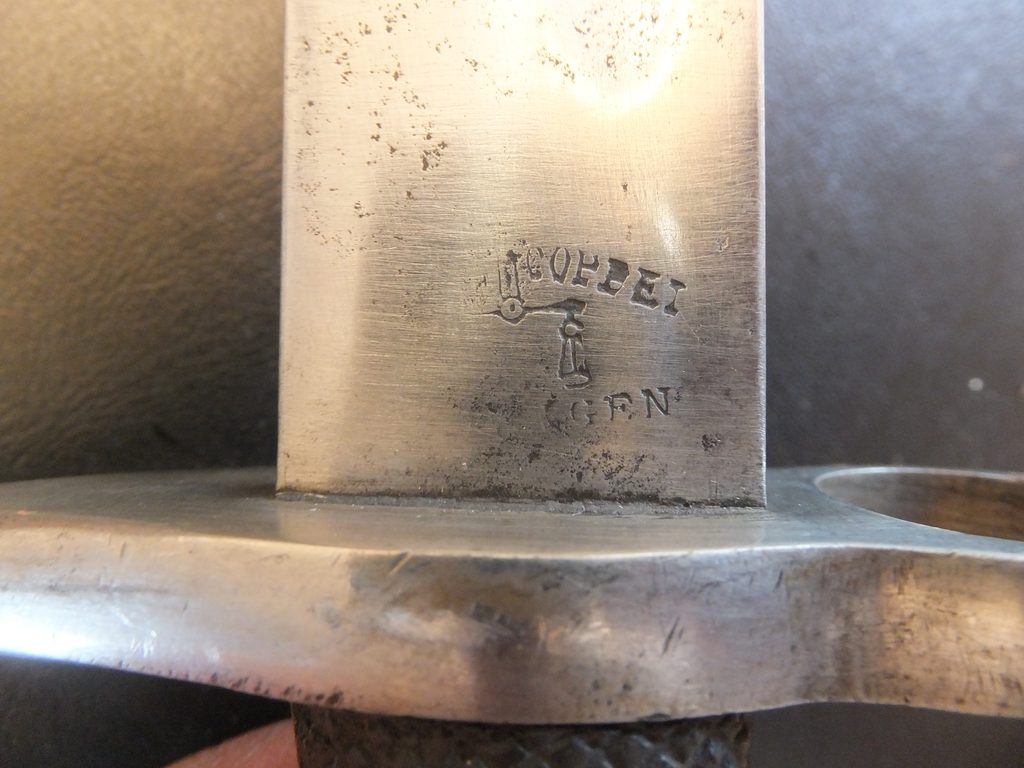

Fabricant Alex Coppel Solingen sans date au dos de la lame. marquage B.4.R.3.10 ( Infanterie-Regiment Infanterie 4, Kompanie 3, arme 10. (Bavière) numéro de série n° 8855 (1188)

ABC 1229, Roy Williams 206 p274, C. Mery T1 p159, A. Carter T4 p.249, R. Franz T1 p159

DIMENSIONS :

Longueur totale : 600mm   Longueur de la lame : 470mm Largeur de la lame : 28mm  Epaisseur de la lame : 8.5mm Diamètre douille : 17.4mm Fourreau : 494 à 500mm

ARME A FEU : Mauser 1871

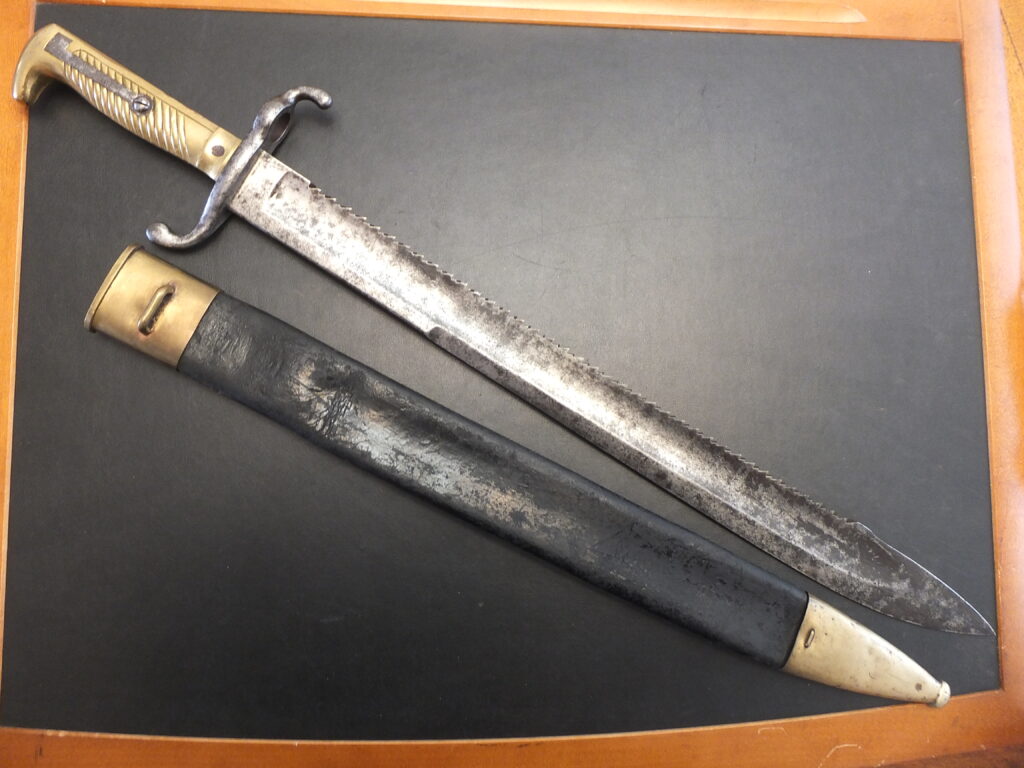

Baïonnette I.S. M/71 mS

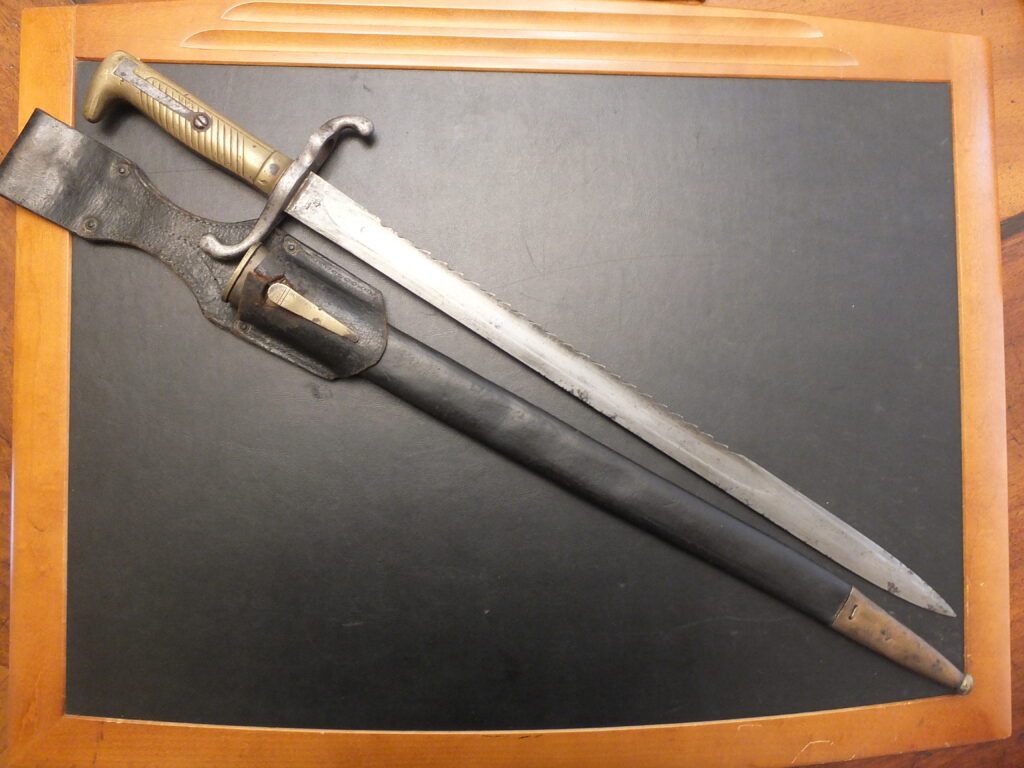

La baïonnette 1871 a dents de scie comporte 2 variantes, la première comporte 54 dents simples (ou 27 dents doubles) et a été fabriquées de 1874 à 1876. Jugée trop fragile dut fait de l’usinage profond de la lame, elle fut remplacée par la seconde, modèle à 44 dents simples (22 dents doubles) à partir d e1876. La poignée est similaire à celle de la version standard. La lame droite à gouttière sur chaque face présente 54 ou 44 dents.

Le fourreau est semblable à celui du modèle standard mais adapté à la lame à dent de scie.

Fabricant W.R. Kirschbaum W74 marquage R.L.66.12 fourreau marqué 49 R.R E. 8. 5 (Infanterie-Reserve-Regiment Ersatz-Bataillon 49 Kompanie 8 Arme 5)

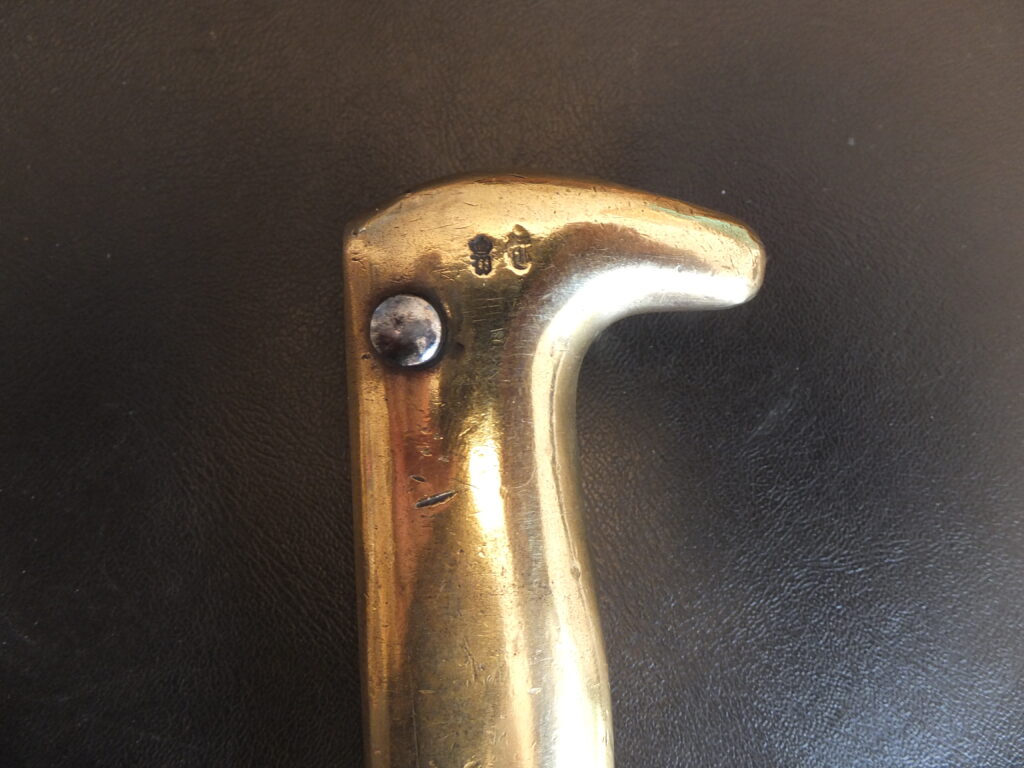

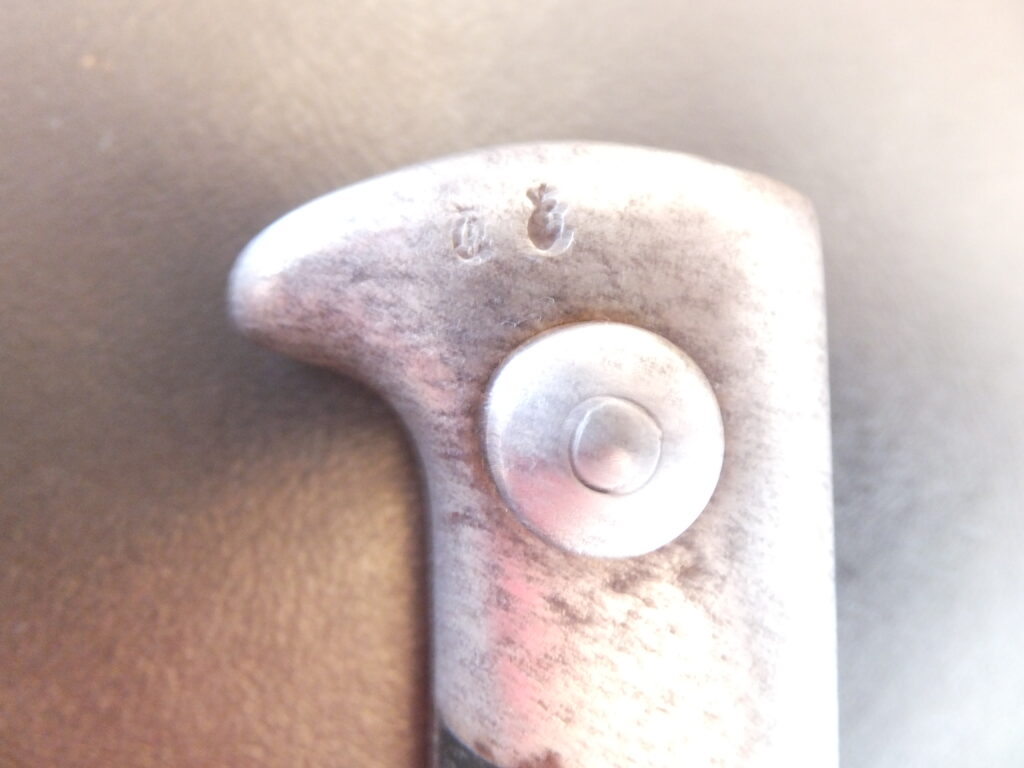

Fabricant F.A. Hermes W76 marquage 8.T.S.3.17. (Train-Bataillon 8, Sanitäts-Kompanie 3, arme 17)

ABC 1230, Roy Williams 207 p276, C. Mery T1 p167, A. Carter T4 p.249, R. Franz T1 p165

DIMENSIONS :

Longueur totale : 600mm   Longueur de la lame : 470mm Largeur de la lame : 28mm   Epaisseur de la lame : 8.5mm Diamètre douille : 17.4mm  Dos à 54 dents c-à-d 27 doubles dents Fourreau : 495mm

ARME A FEU : Mauser 1871

Baïonnette M/71 Privat

La baïonnette du modèle 1871 non réglementaire ou arme privée fût proposée par de nombreux fabricants. Elle reprend plus ou moins les caractéristiques de la version règlementaire avec des variations importantes dans les différentes dimensions. La poignée peut être fonctionnelle ou non, la lame peut être à gouttière ou non, à dents de scie ou non, lorsqu’elle n’a pas de gouttière, elle est souvent gravée.

Le fourreau est en cuir  noir à garnitures laiton et est adapté aux caractéristiques de la lame.

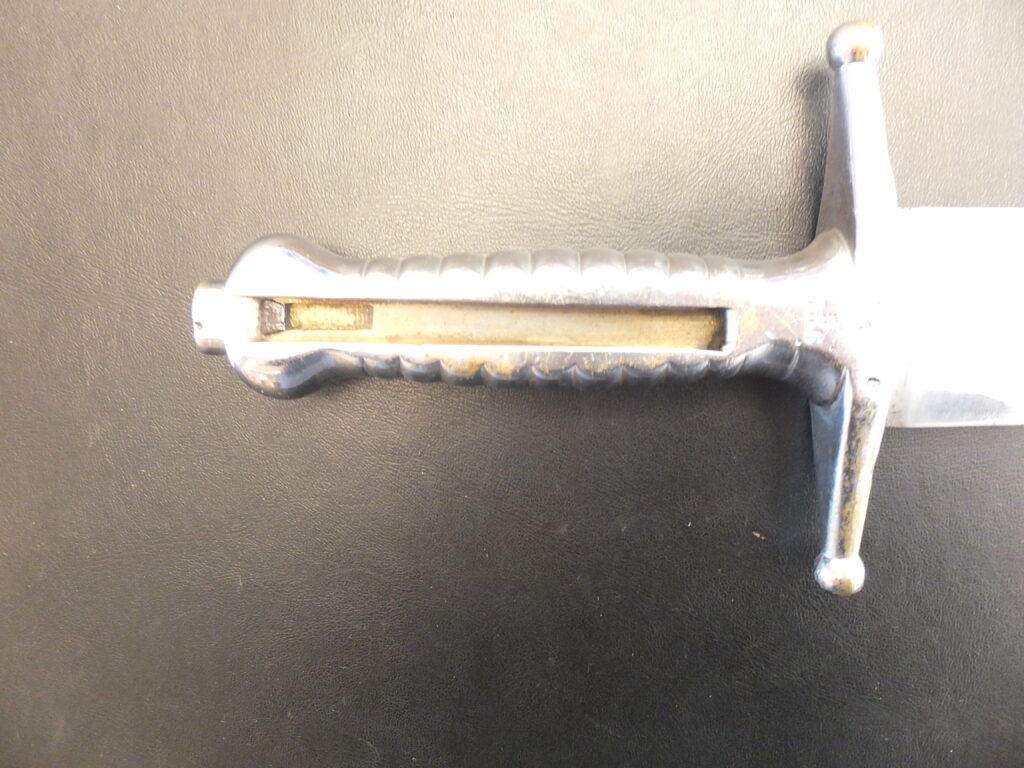

Baïonnette privée sur le modèle M/71 fabricant W.K.&C et lame gravée

ABC 1220, C. Mery T1 P188

DIMENSIONS :

Longueur totale : 599mm    Longueur de la lame : 491mm Largeur de la lame : 21.2mm   Epaisseur de la lame : 7mm Diamètre douille : 16mm  Fourreau : 503mm

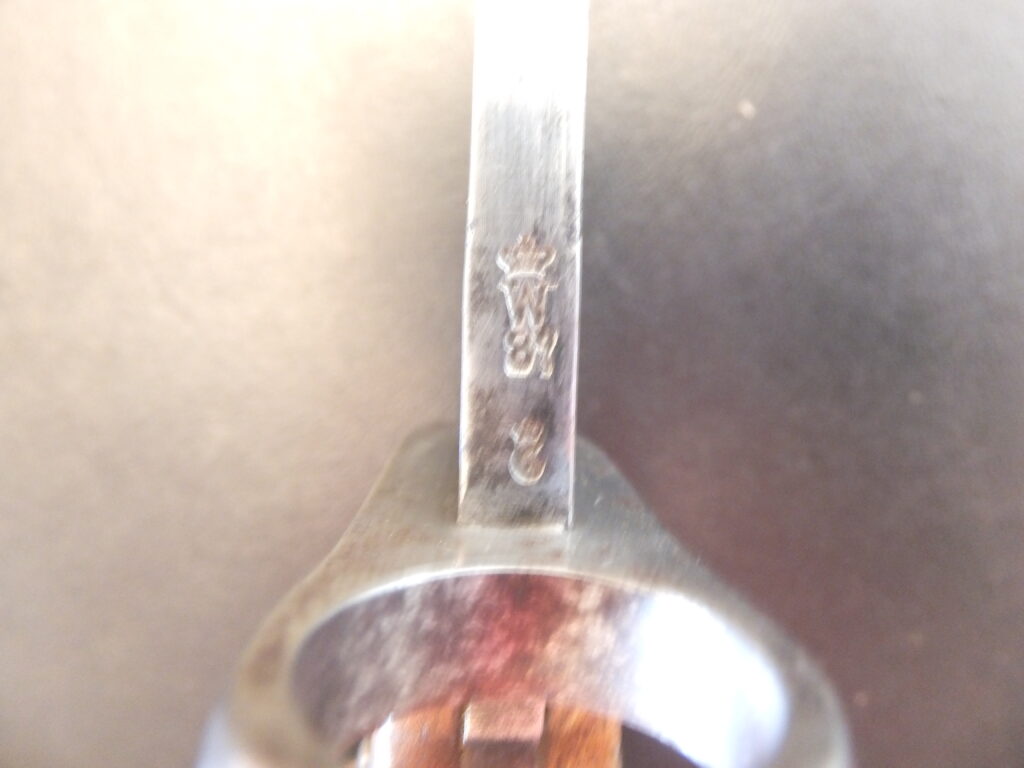

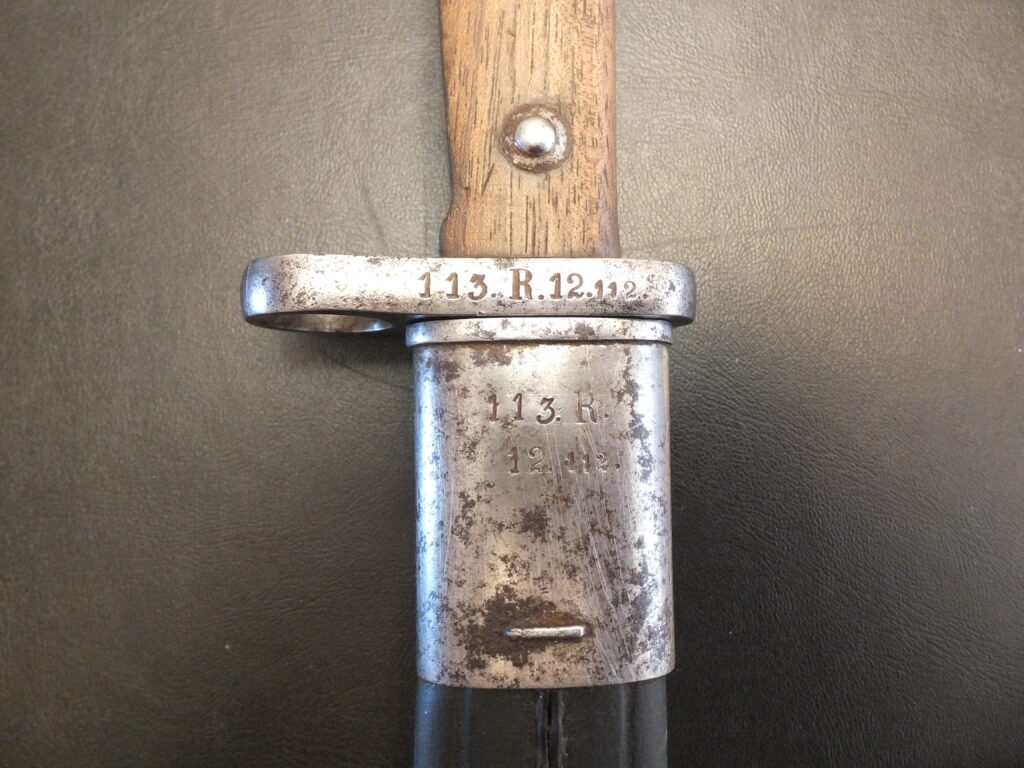

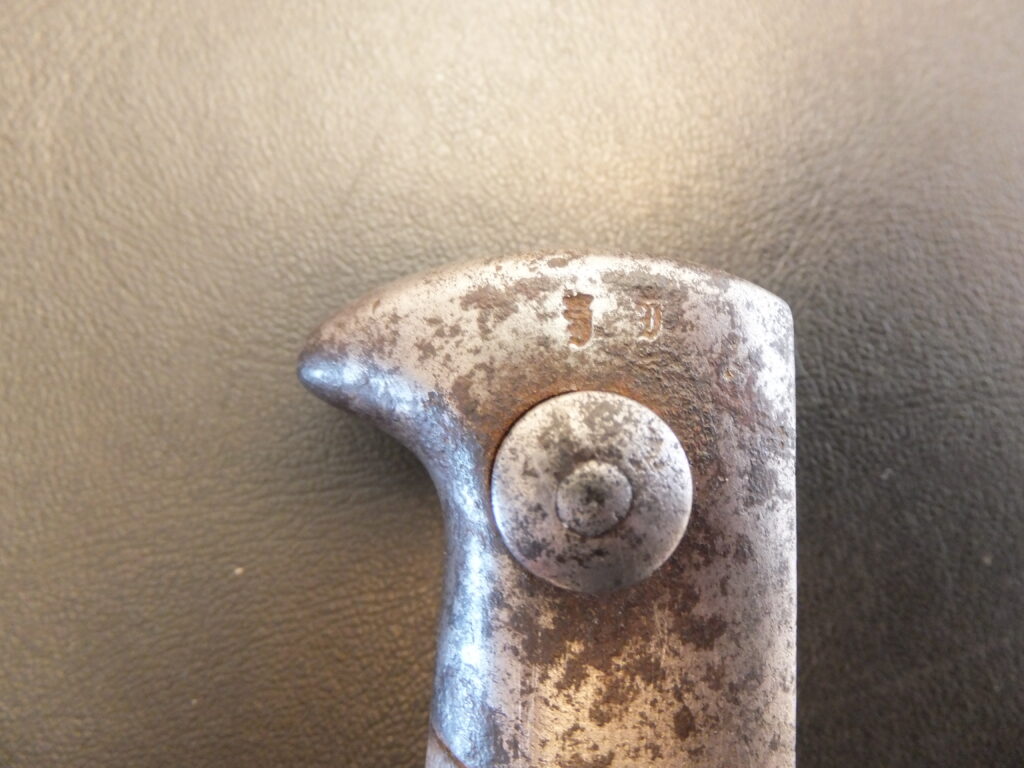

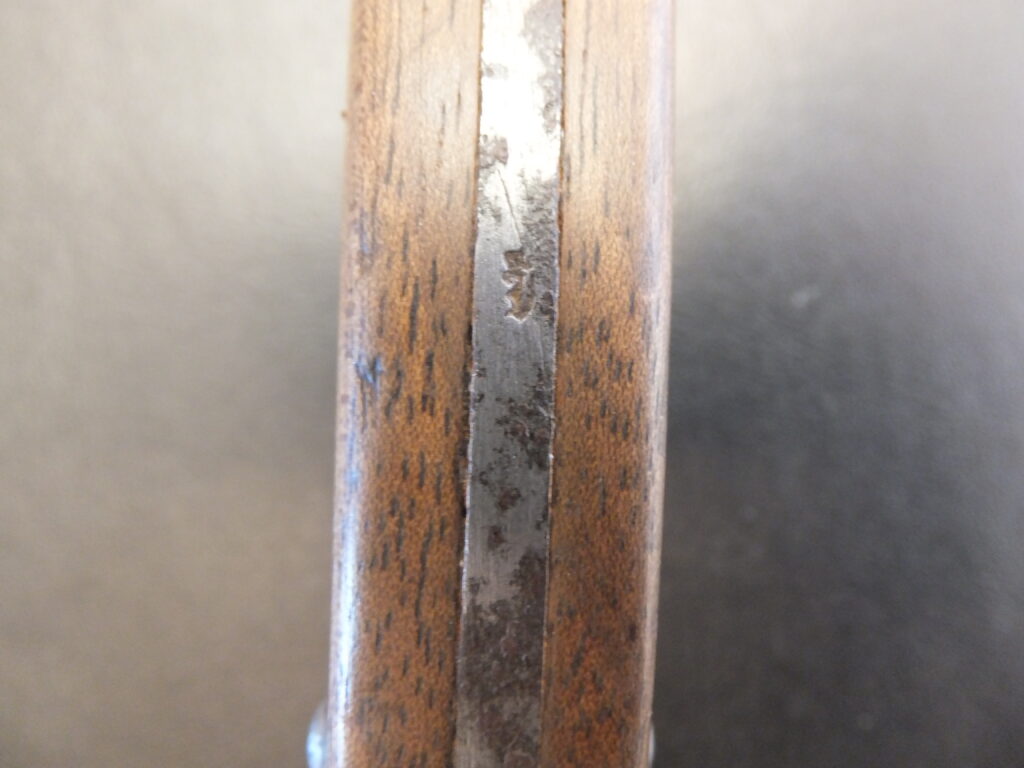

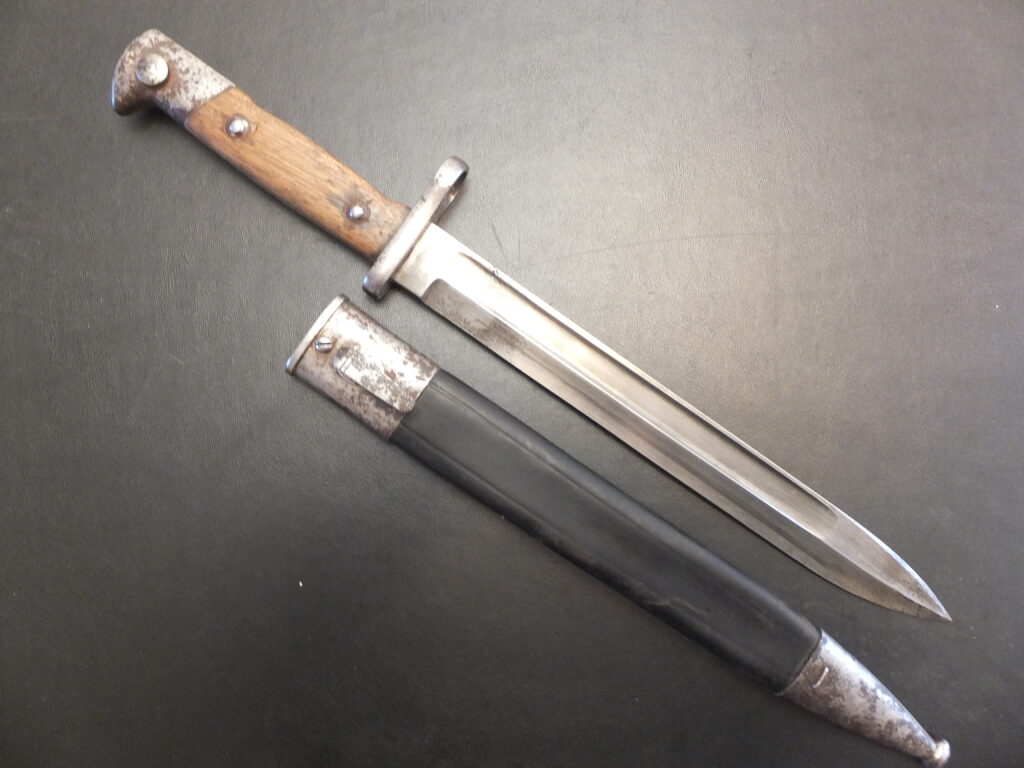

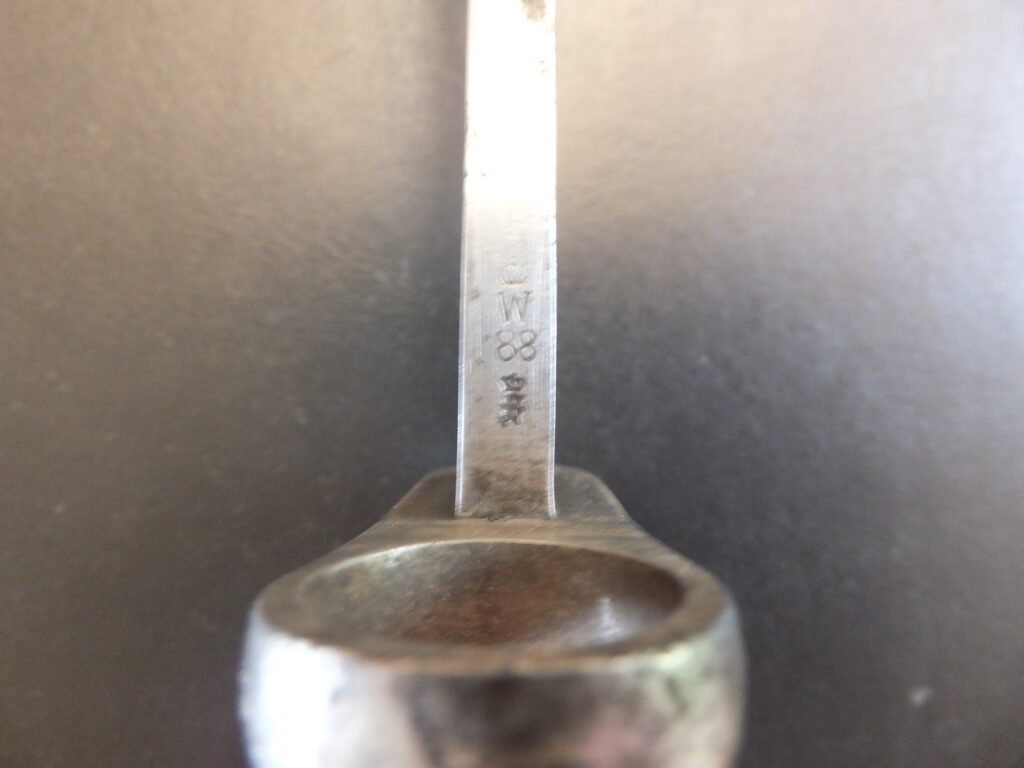

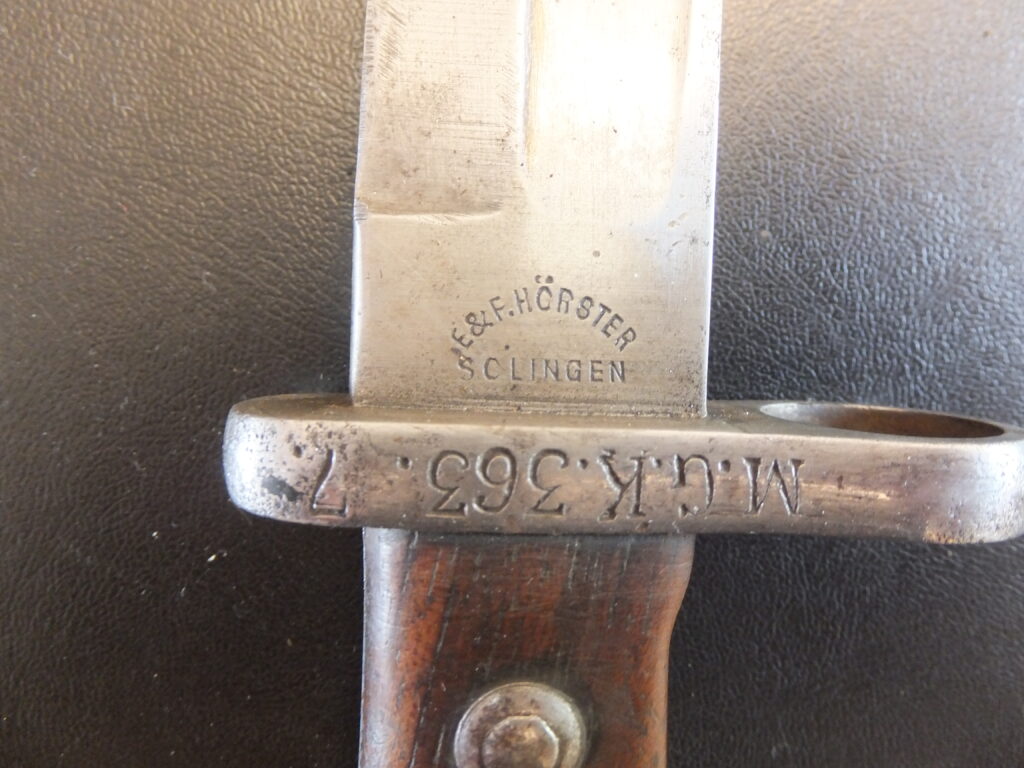

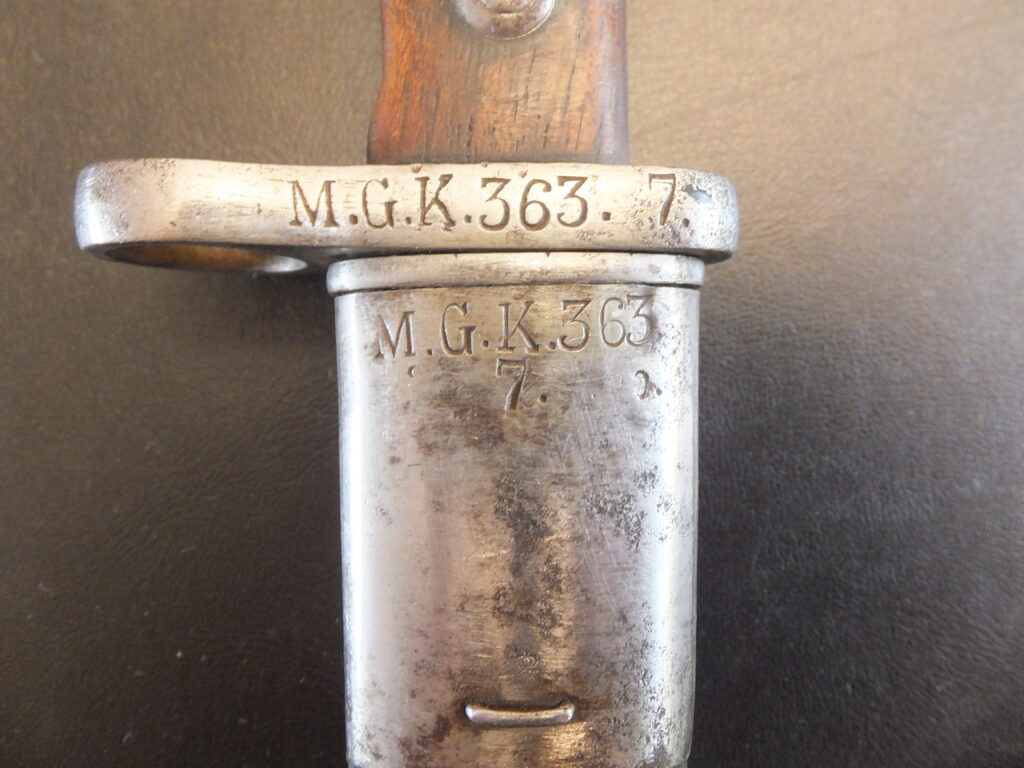

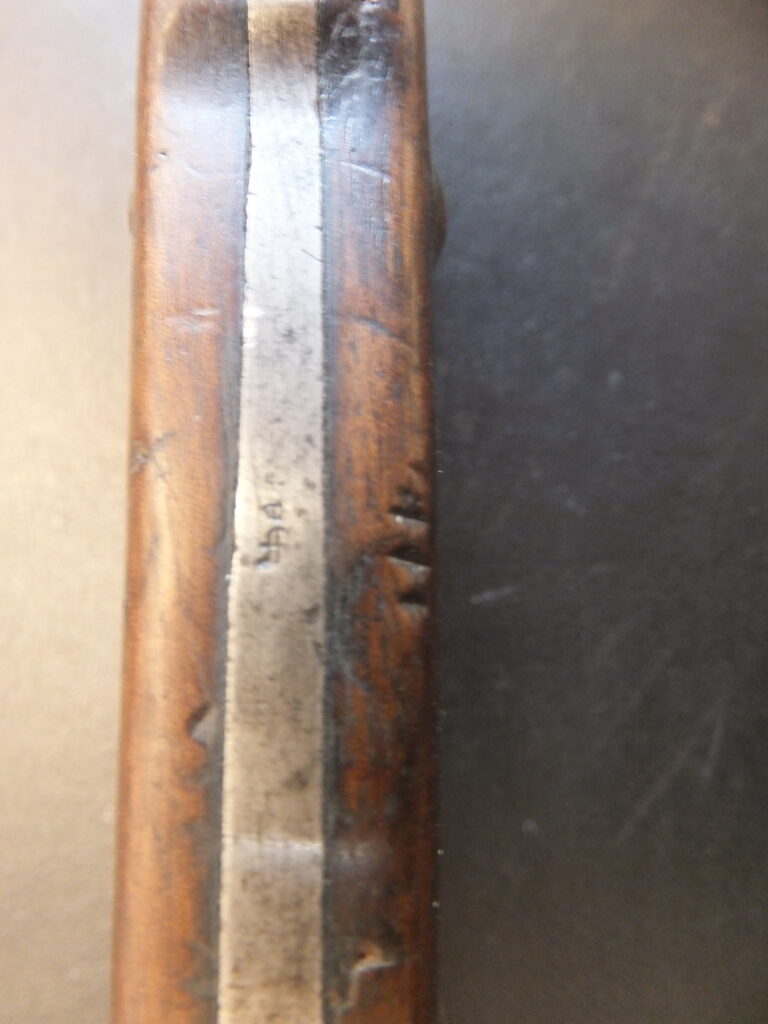

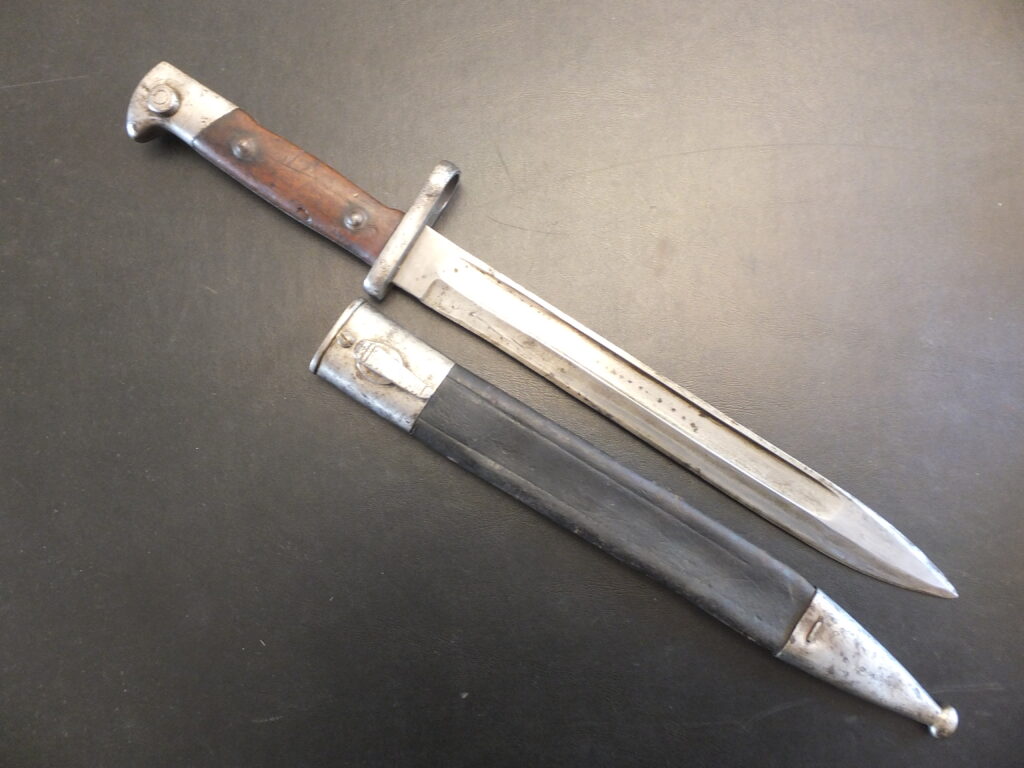

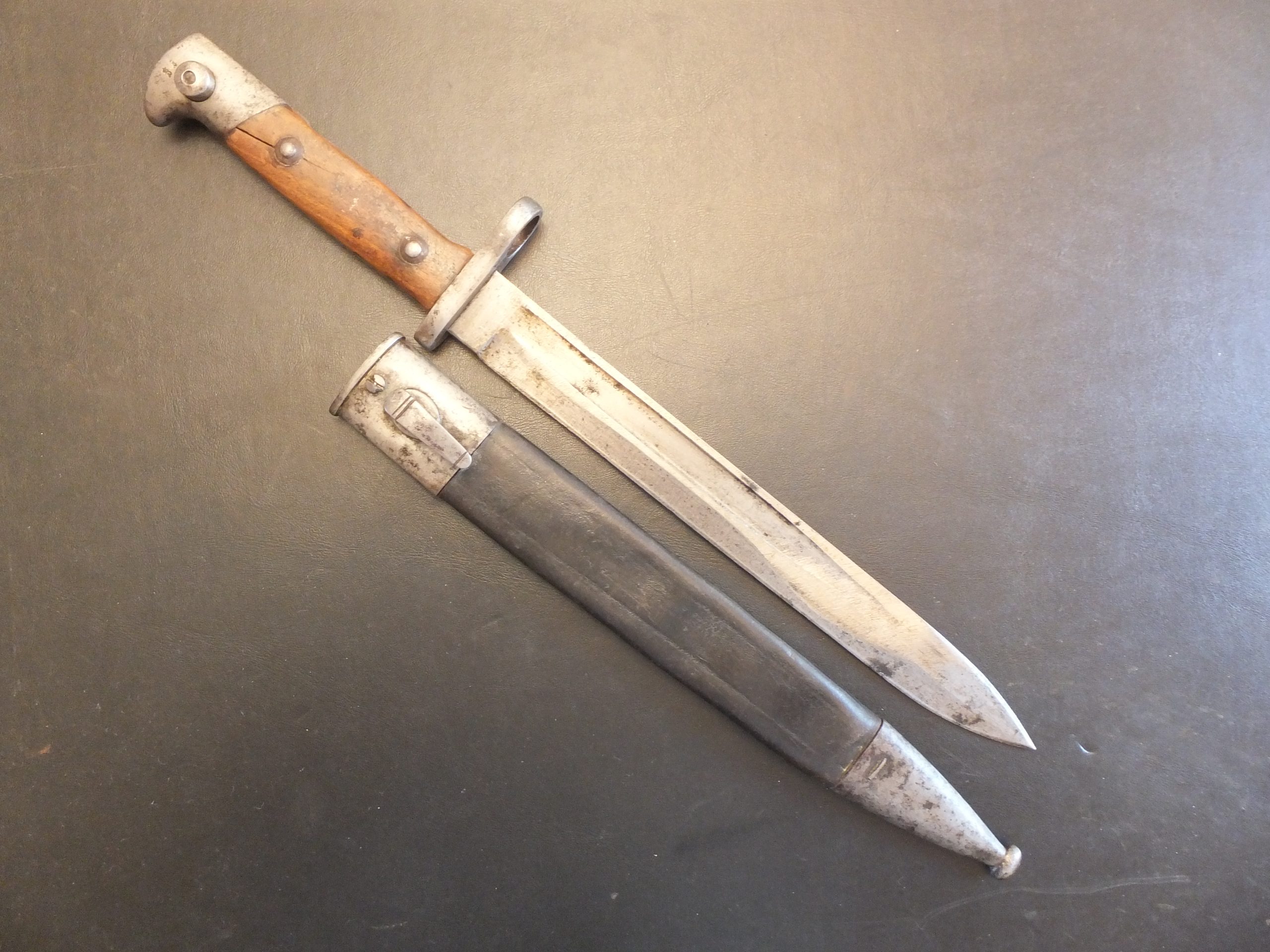

Baïonnette S. 71/84

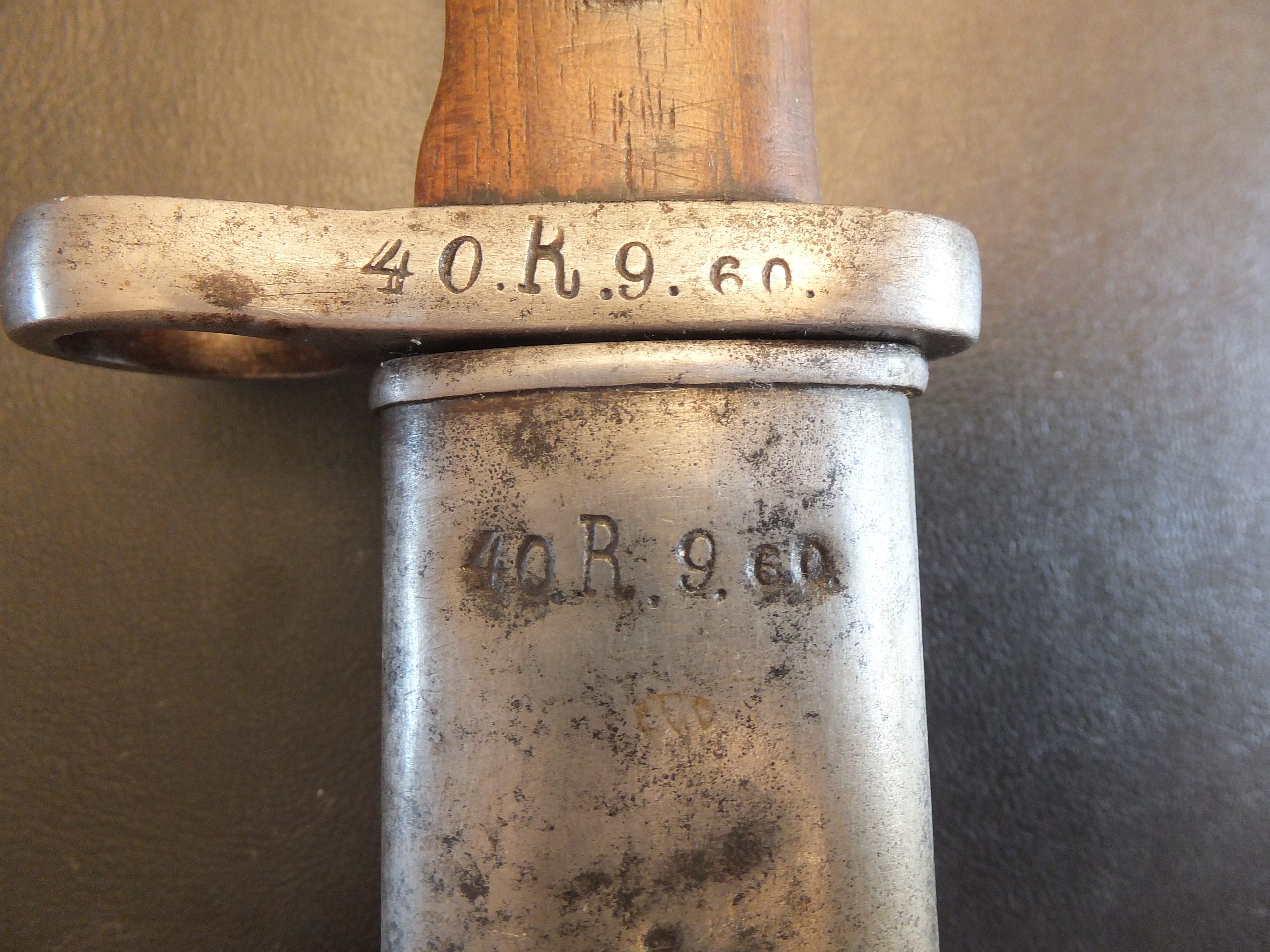

La baïonnette du modèle 1871/84 est le premier couteau-baïonnette court de l’armée allemande. Bien qu’A. Carter ait introduit la notion de a.A. (alter Art) pour les gouttières courtes et n.A. (neuer Art) pour les gouttières longues afin de différencier les deux versions, il semble que la version à gouttière courte fût la première puis remplacée par la gouttière longue à partir de 1888. La poignée dont le pommeau en acier ne reprend pas la forme classique de la tête d’aigle, comporte deux plaquettes en bois fixées par deux rivets à têtes bombées montés sur des rosettes en acier. Le dos de la poignée est fortement incurvé en accolade afin d’éviter la détérioration du bois lors du tir. La rainure est en T. Le bouton poussoir est à crochet d’arrêt et système de ressort en spirale interne. Le contour de la croisière à des bords rectilignes et le diamètre de la douille est de 17mm. La lame courte de 253mm présente un pan creux sur chaque face. Un tranchant dont le départ se situe sur l’arête du pan creux et un léger contre-tranchant sur la pointe. Le pan creux s’arrête ici avant la pointe pour la version à pans creux courts (a.A.) et se prolonge jusqu’à la pointe pour la version à pans creux longs (n.A.).

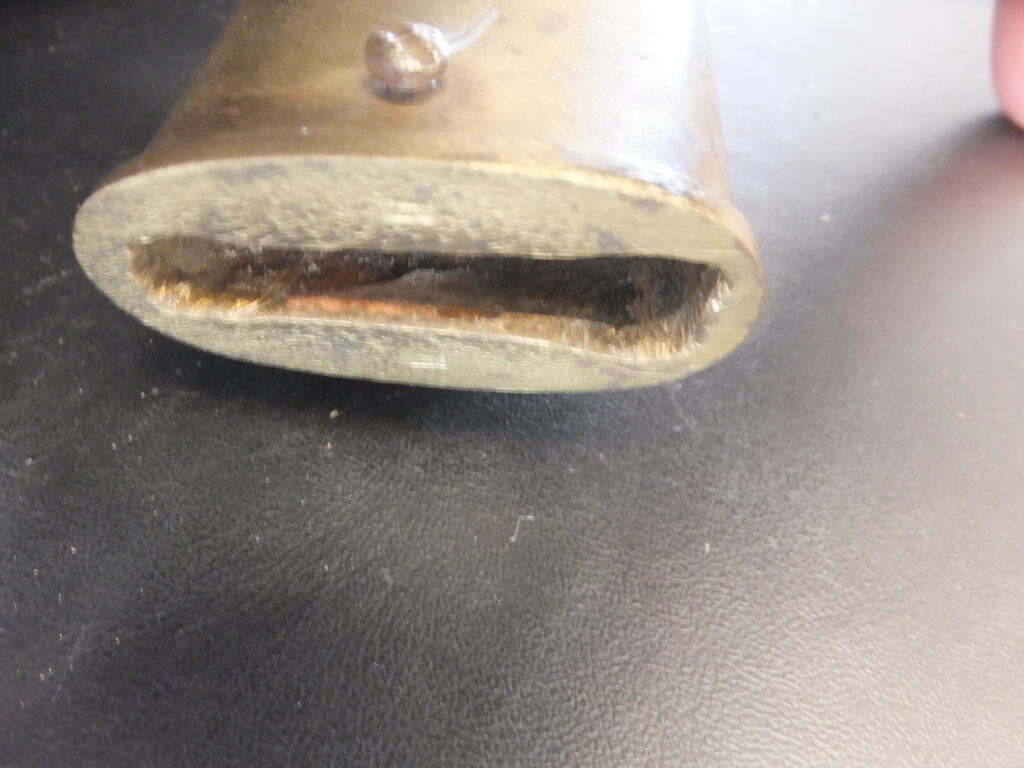

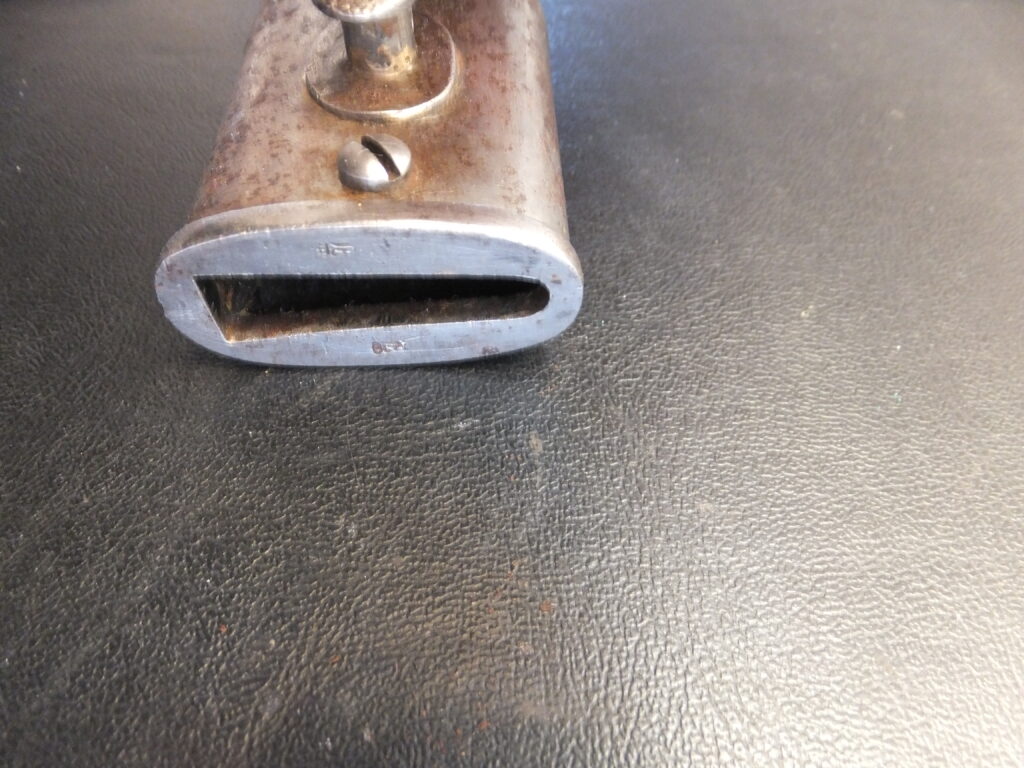

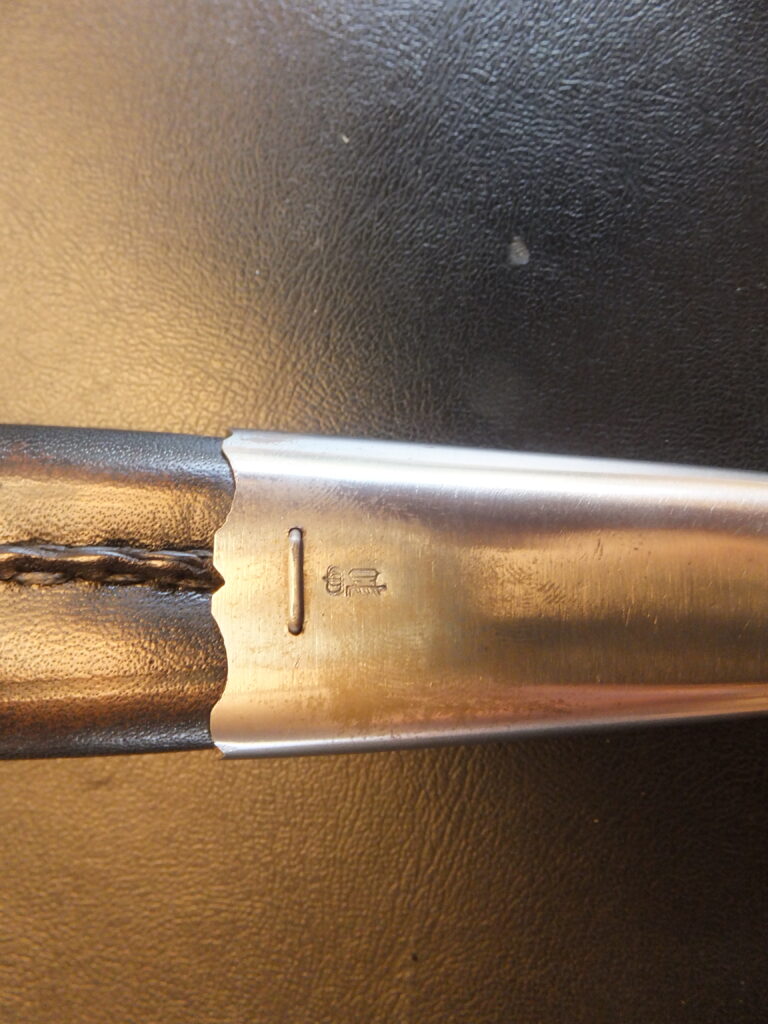

Le fourreau est en cuir noir à garnitures acier.

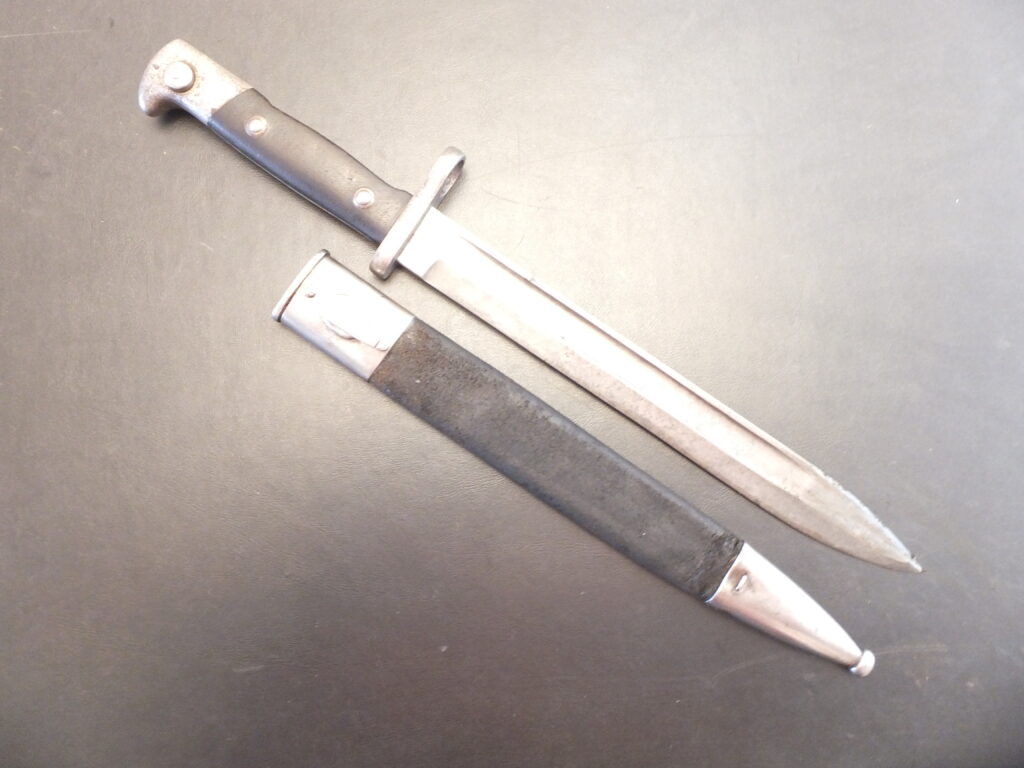

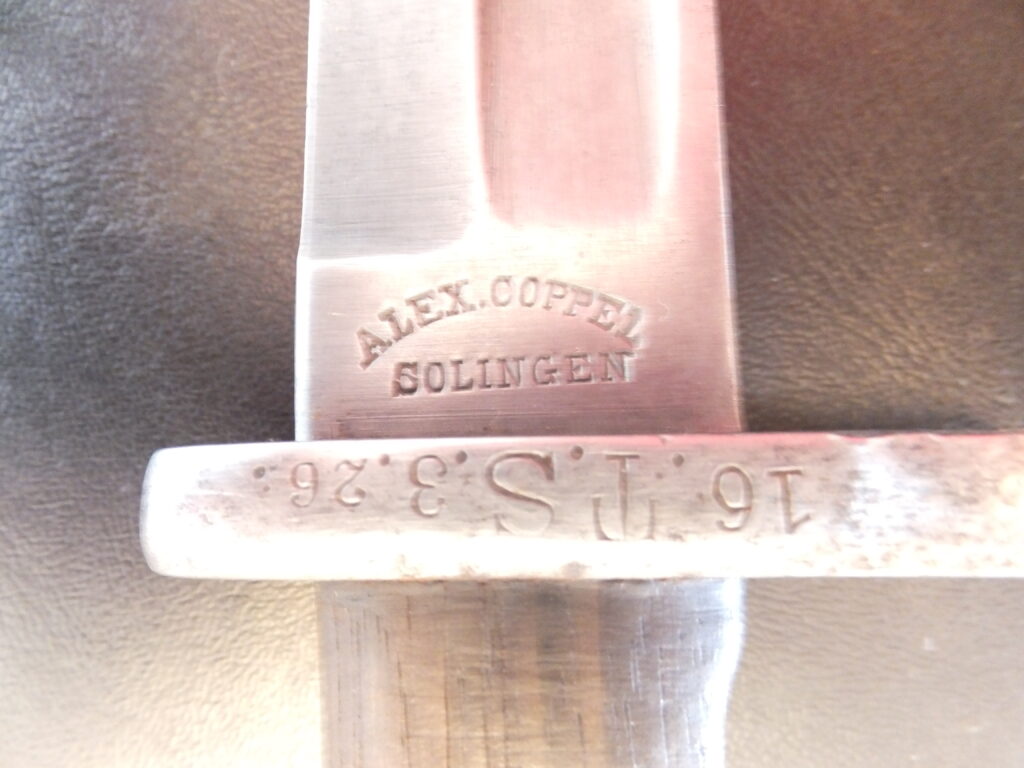

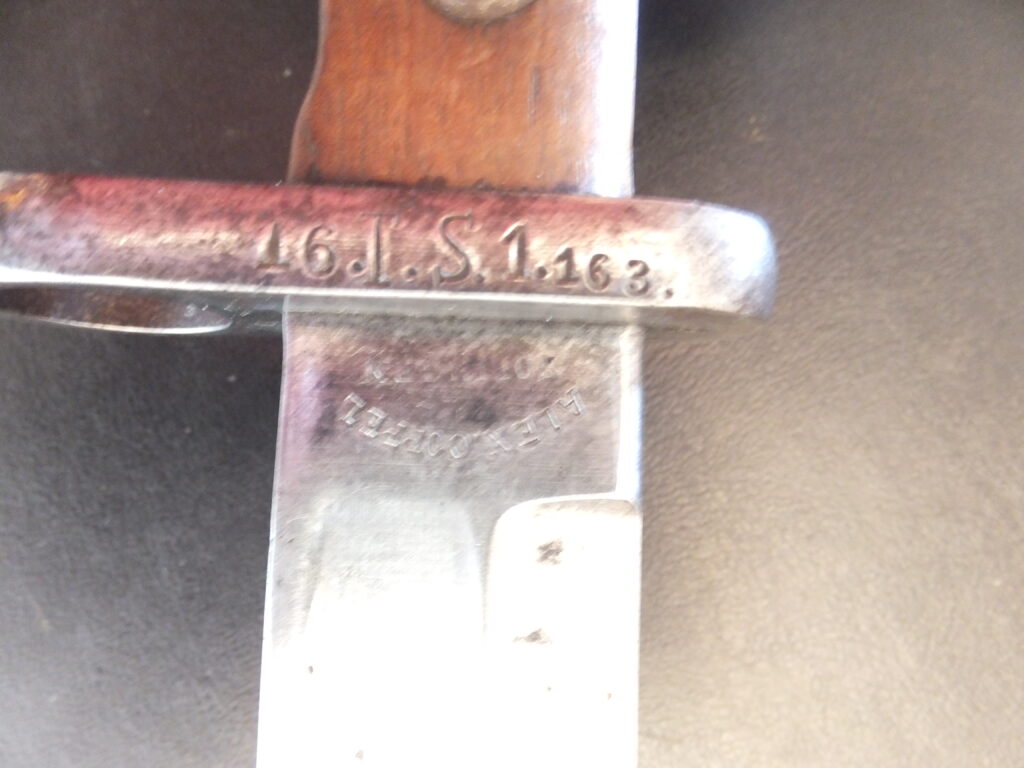

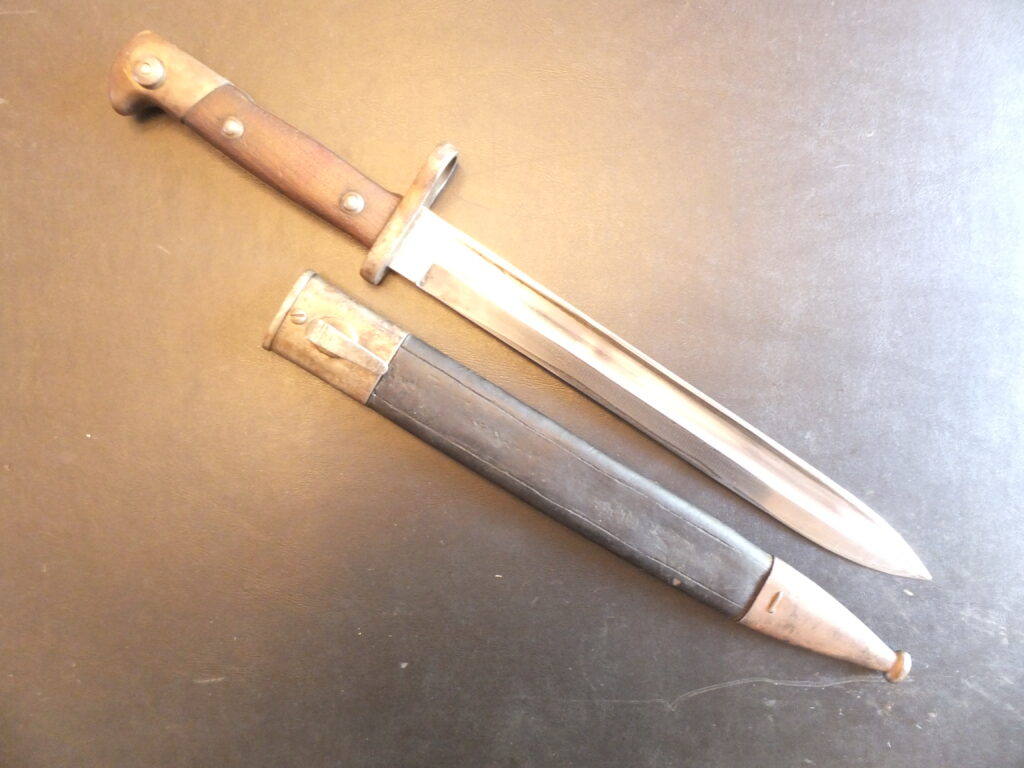

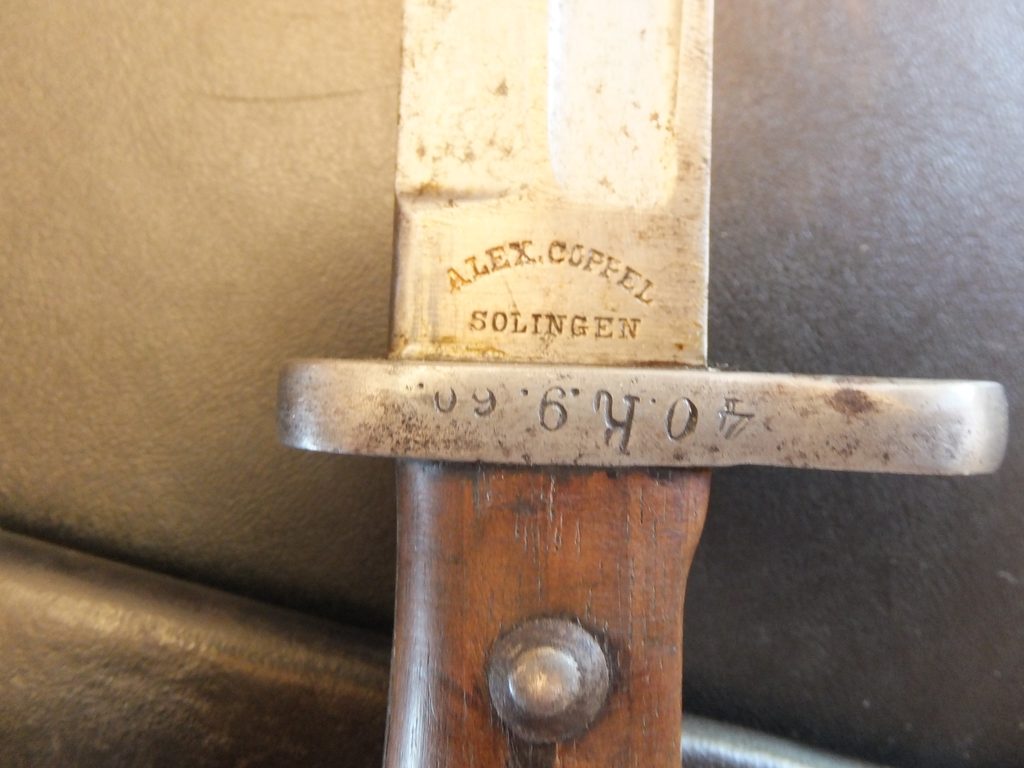

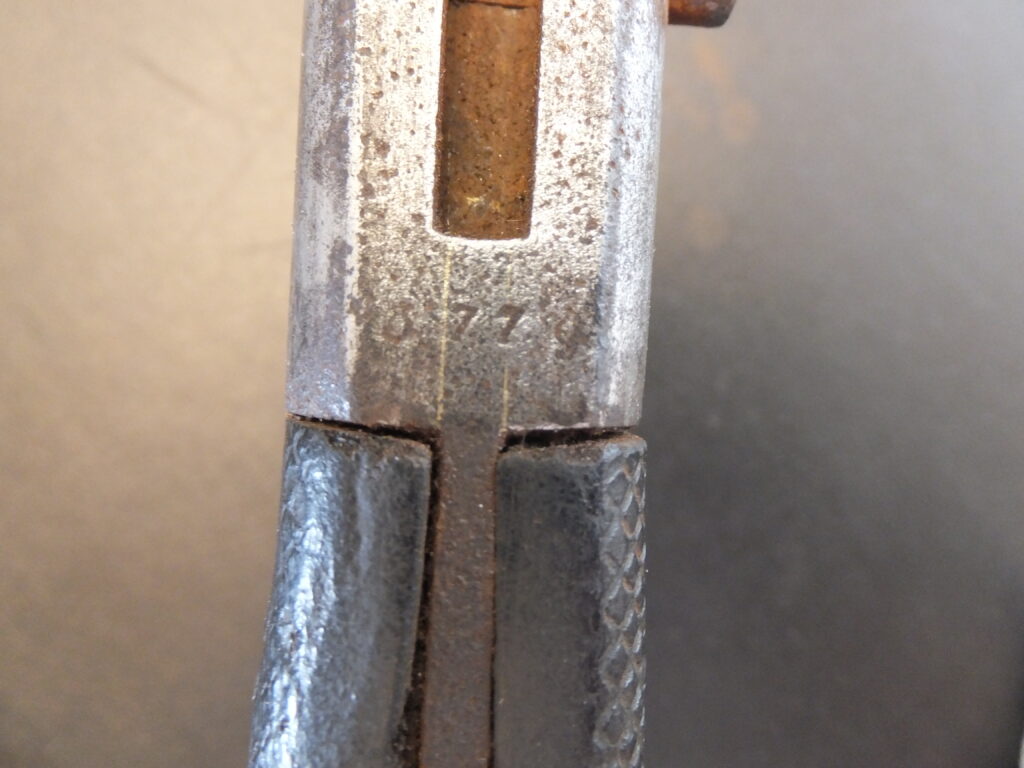

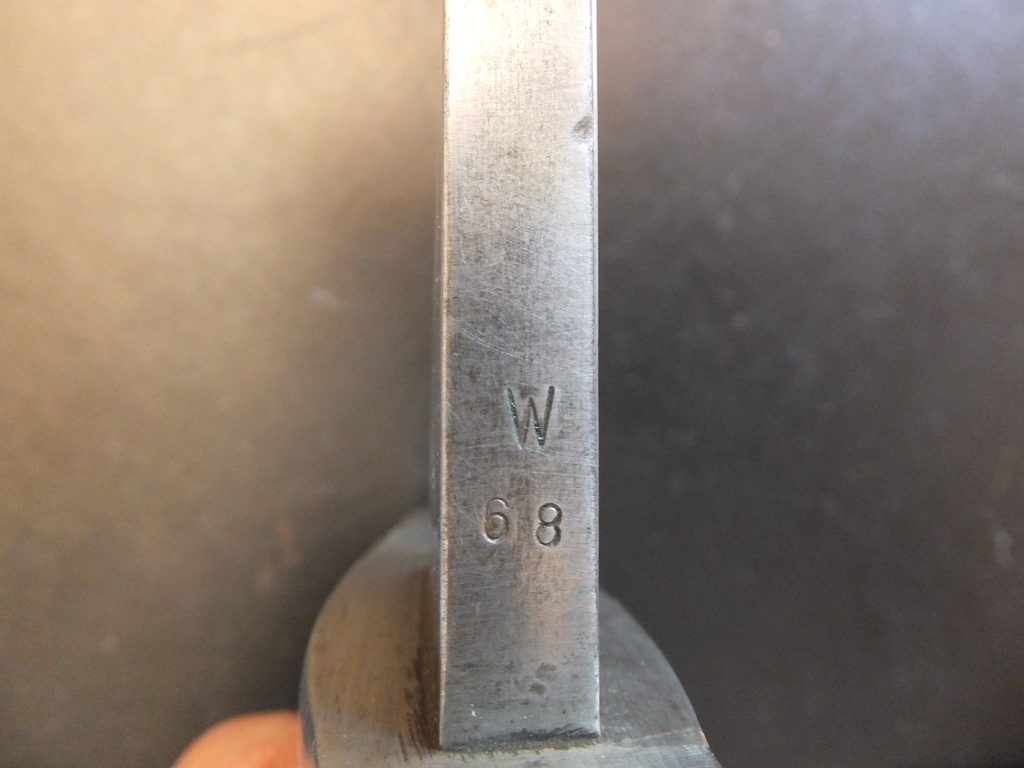

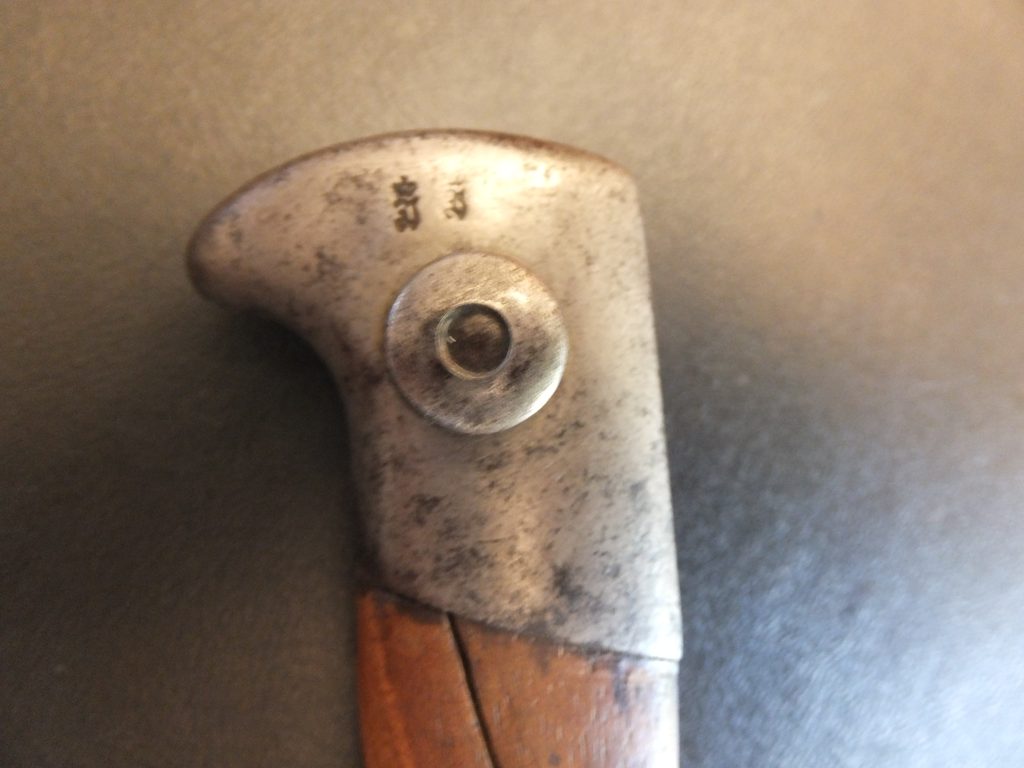

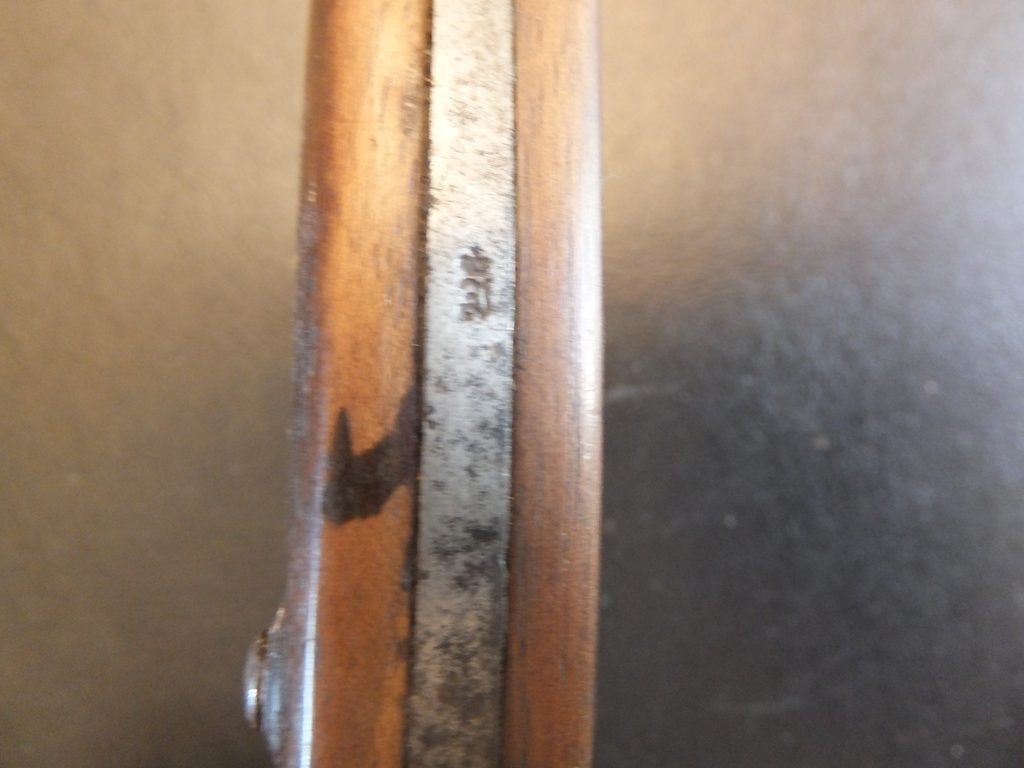

Baïonnette S. 1871/84 pans creux courts a.A., fabriquée par Alex Coppel W88. Marquage 8.R.5.15 (Infanterie-Regiment 8 Kompanie 5 Arme 15) fourreau 46. R.7.160

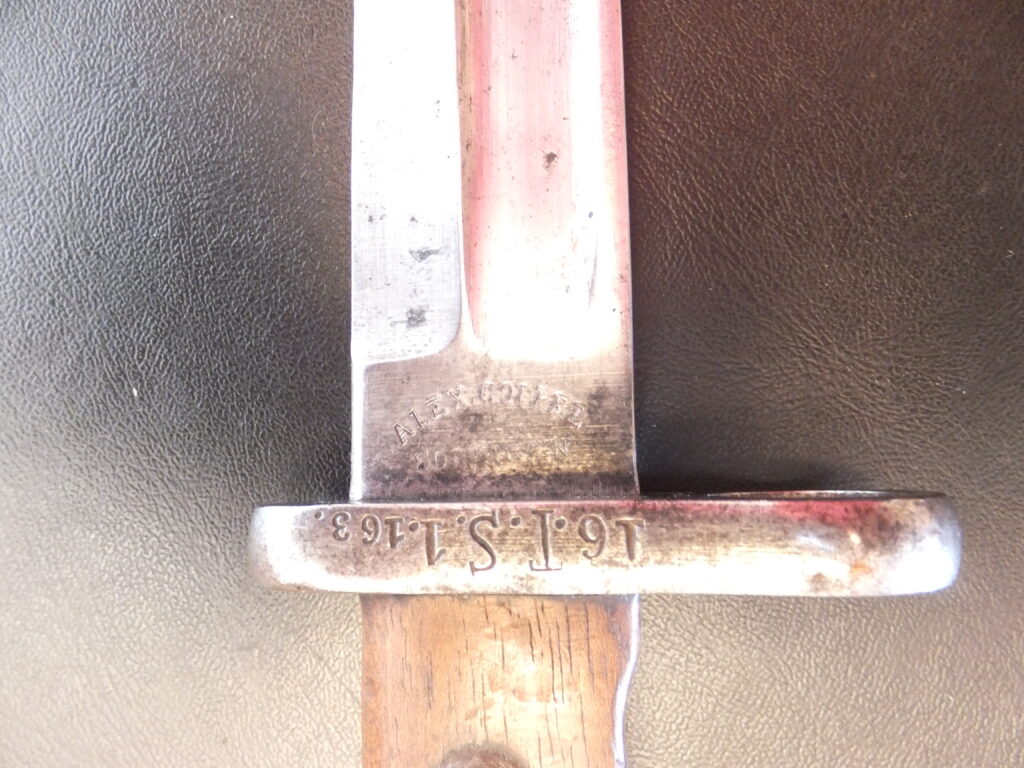

Baïonnette S. 1871/84 pans creux courts a.A., fabriquée par Alex Coppel W88. Marquage G.L.4.(Garnisonlazarett 4)

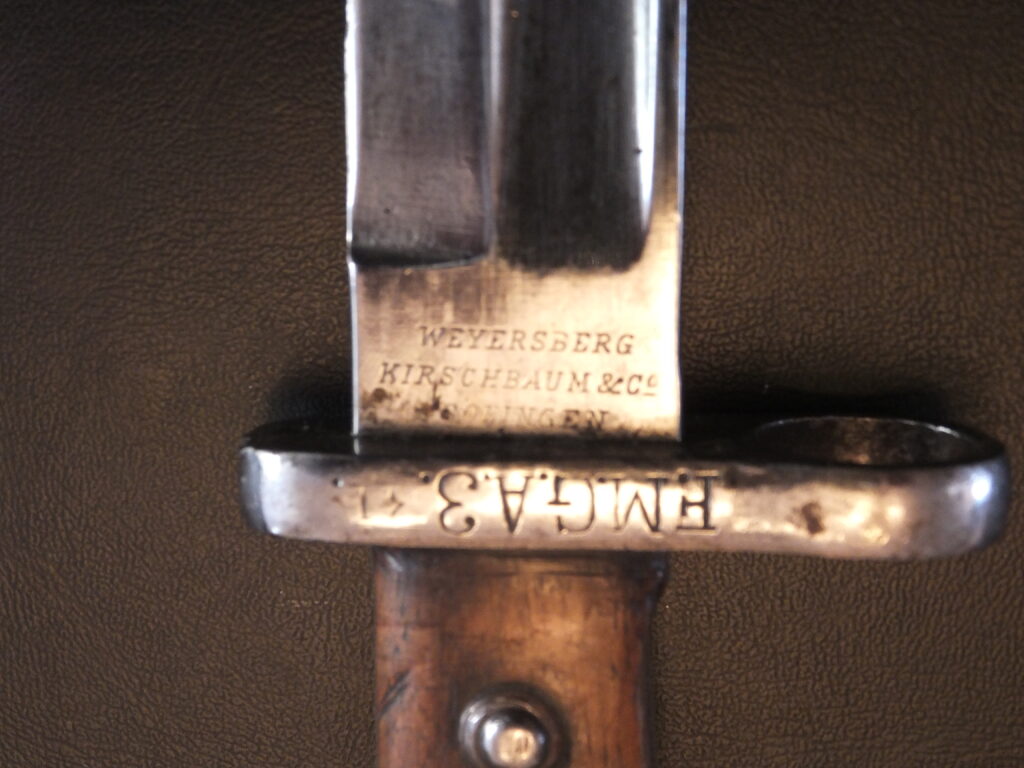

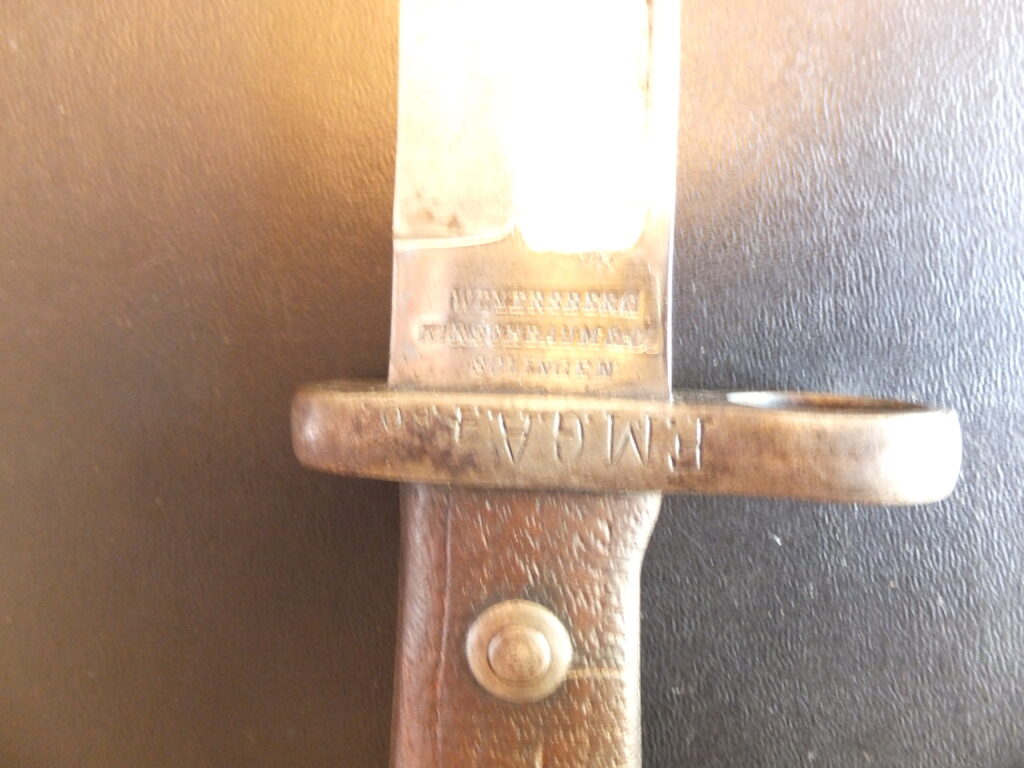

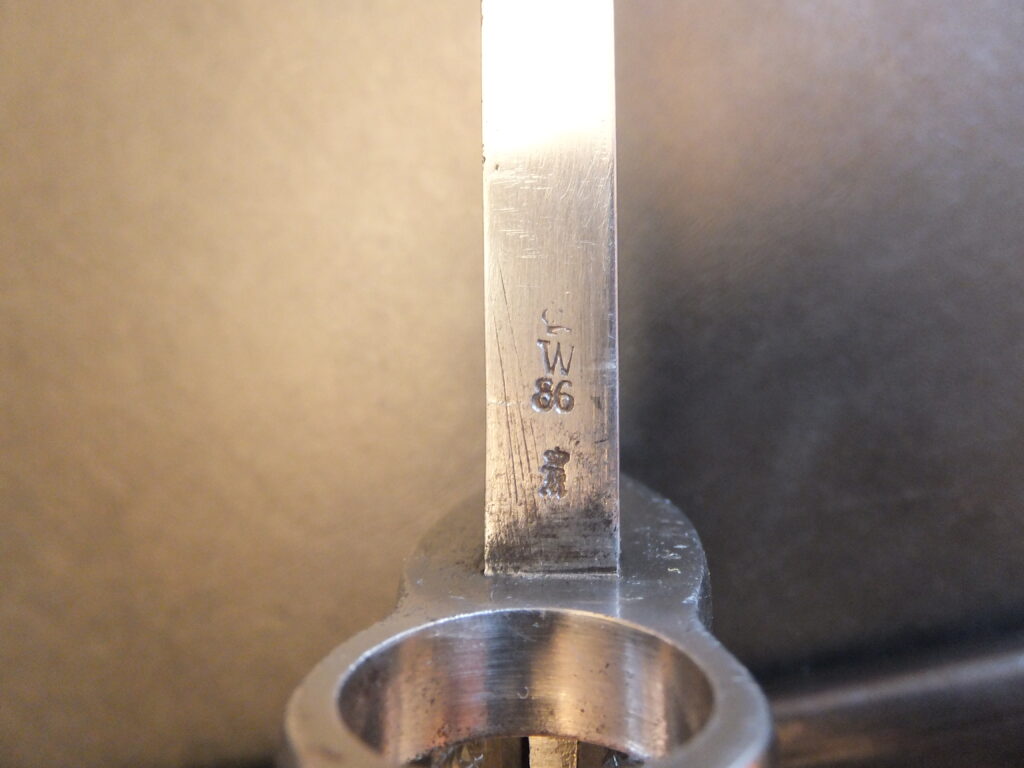

Baïonnette S. 1871/84 pans creux courts a.A., fabriquée par Weyersberg Kirschbaum & Co Solingen . Marquage Z.St.D.249

Note : Les avis divergent concernant la signification de ce marquage : pour Roy Williams, il s’agit de Zoll Stadt Diedenhofen (Thionville France) arme N° 249 (douane ville de Thionville) mais pour d’autres le marquage devrait dans ce cas être ELZ, le marquage signifierait alors plutôt Königlich Sächsische Zoll-und Steuer-Direction , Waffe Nr. 249; Direction royale des douanes et impôts de Saxe (les gardes-frontières royaux saxons faisaient parties des services des douanes et étaient au nombre de 306 en 1891)

Baïonnette S. 1871/84 pans creux courts a.A., fabriquée par Alex Coppel Solingen W88, marquage B.T.XIII.7 (Korps-Brückentrain nebst Pionier-Begleitkommando des XIII Armeekoprs (Württemberg) waffe 7.

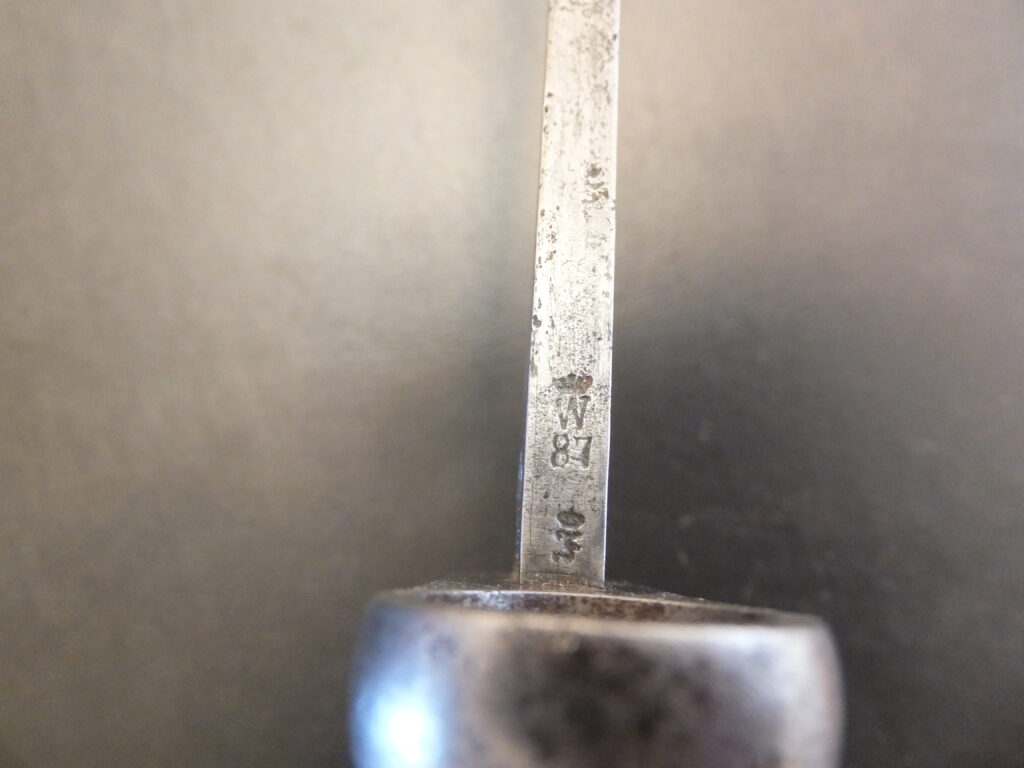

Baïonnette S. 1871/84 pans creux courts a.A., fabriquée par Weyersberg Kirschbaum and Co Solingen AR 87 (Saxe), marquage 100.R.11.124 (Infanterie-Regiment 100, Kompanie11 waffe 124).

ABC 412, Roy Williams 218 p 315, C. Mery T1 p211-214, A. Carter T4 p.9, R. Franz T1 p169

DIMENSIONS :

Longueur totale : 380mm   Longueur de la lame : 255mm Largeur de la lame : 27.2mm   Epaisseur de la lame : 6.6mm Diamètre douille : 17.5mm Fourreau : 282mm

ARME A FEU : Fusil modèle Mauser 1871 cal. 11mm Mauser et 1871-84

Baïonnette S. 71/84 pans creux longs fabriquée par Soemmerda W88 marquage 62.R.1.100  (Bayerisches-Infanterie-Regiment 62, Kompanie 1 Arme 100)

ABC 411, Roy Williams 218 p 315, C. Mery T1 p211-214, A. Carter T4 p.9, R. Franz T1 p169

DIMENSIONS :

Longueur totale : 380mm   Longueur de la lame : 255mm Largeur de la lame : 27.2mm    Epaisseur de la lame : 6.6mm Diamètre douille : 17.5mm  Fourreau : 288mm

ARME A FEU : Fusil modèle Mauser 1871 cal. 11mm Mauser et 1871-84

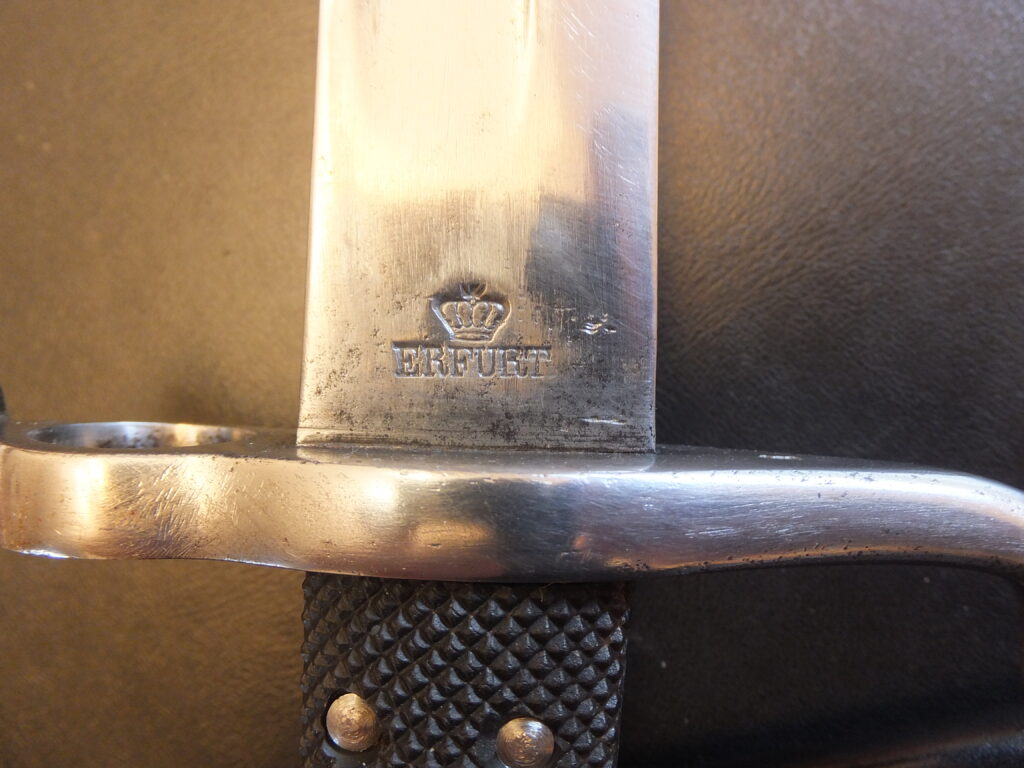

Baïonnette S. 71/84 Aptiert

Les baïonnettes à bague supprimée sont des baïonnettes 71/84 dont la seule modification est la suppression de la bague. La rainure de fixation n’ayant pas été prolongée, ces baïonnettes ont probablement été distribuées comme arme de côté.

Baïonnette S.71/84 pans creux courts a.A. modifiée par suppression de la bague. Fabricant Alex Coppel W88 marquage 84. RE.3.132 (Infanterie-Regiment Ersatz-Bataillon 84, Kompanie 3 Arme 132)

Baïonnette S.71/84 pans creux courts a.A. modifiée par suppression de la bague. Fabricant C.G. Heanel  L 88 Marquage B.10 R.2. 39 (Reserve-Infanterie-Regiment 10 Kompanie 2 Arme 39 (bavière))

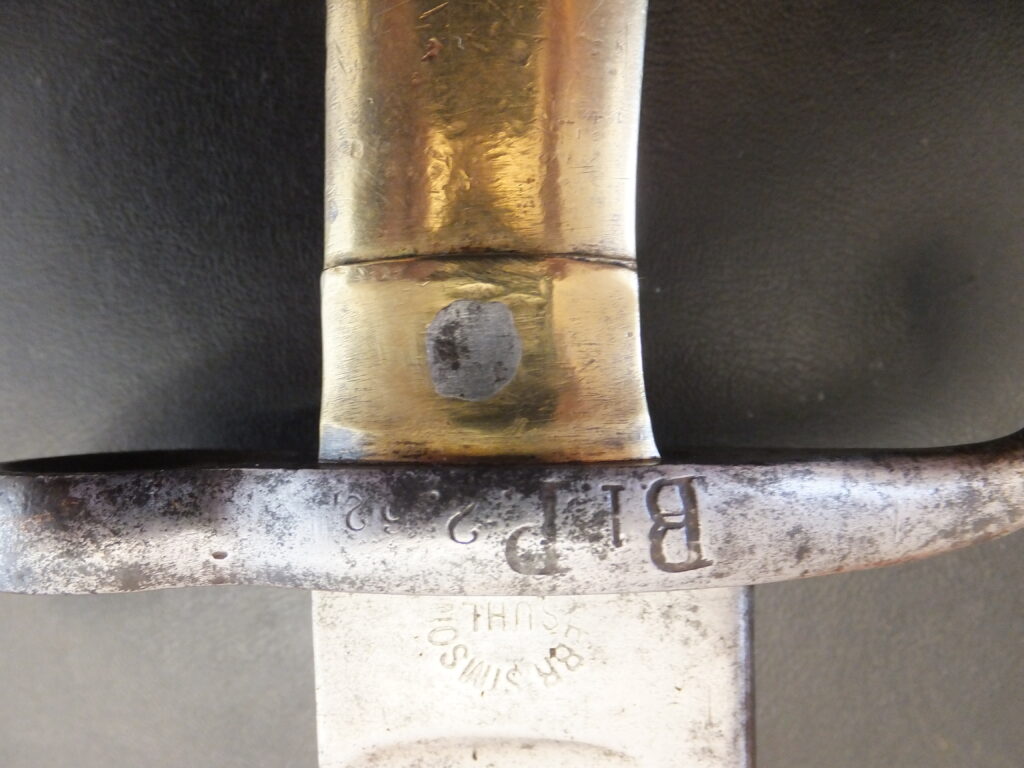

Baïonnette S.71/84 pans creux courts a.A. modifiée par suppression de la bague. Fabricant Simson & Suhl  L 88 Marquage B.1. R.J.2. 234 (Bayerisches Reserve -Jäger-Batailon , Kompanie 2 Arme 234)

ABC 414, Roy Williams 230 p330, R. Franz T1 p180

Baïonnette S.71/84  pans creux longs n.A. modifiée par suppression de la bague. Fabricant Soemmerda 88 marquage E.M.G. III (Ersatz-Maschinengewehr Kompanie III) et B.15.R.7 (Reserve-Infanterie-Regiment 15 Kompanie 7)

ABC 414, Roy Williams 228 p 329, R. Franz T1 p180

Baïonnette S. 71/84 Police V-Kerbe 1920

A l’issue de la première guerre mondiale, certaines mesures furent prises après le traité de Versailles pour limiter l’armement allemand. Dans ce cadre, en 1919, sous le contrôle du ministère allemand de la guerre, certaines  baïonnettes furent remises en service dans une armée allemande aux effectifs drastiquement réduits. La croisière de ces baïonnettes est usuellement frappée 1920. D’autres, dont celle-ci baïonnettes désactivées sont utilisées comme simples armes de côté. Dans ce cas, le bouton poussoir a été meulé et une encoche en V a été pratiquée au pommeau.

Baïonnette S.71/84 à pans creux courts transformée en arme de côté par suppression de la bague, meulage du bouton poussoir et encoche en V au pommeau  Fabricant Weyersberg & Kirschbaum & co Solingen W87 et 1920 sur la croisière. Marquage fourreau  45. R. 15. 224.

Roy Williams 237 p334

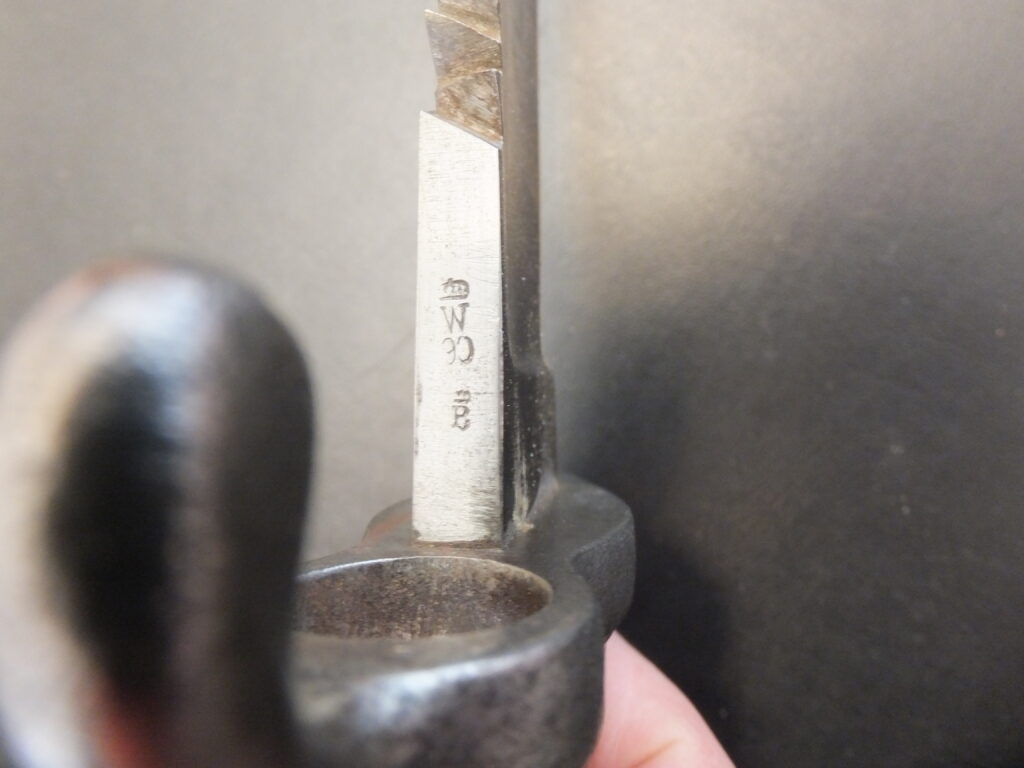

Baïonnette S. 71/84 mS

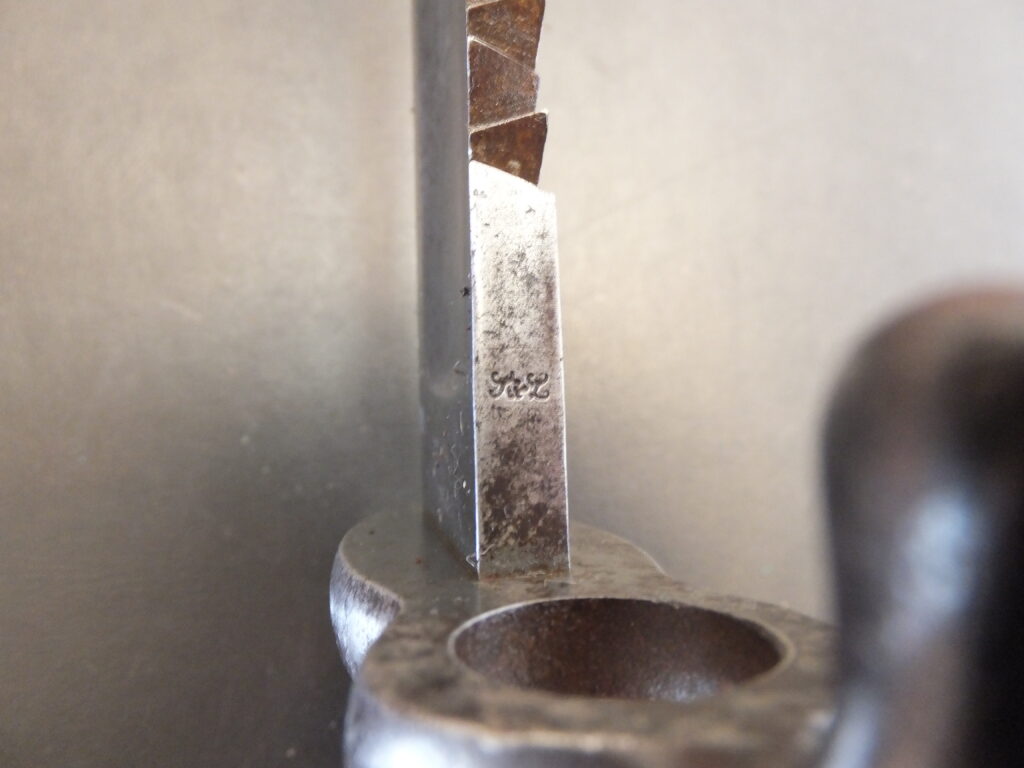

La baïonnette du modèle 1871/84 à dents de scie n’a été produite que par un petit nombre de  fabricants (Weyersberg Kirschbaum & Cie Solingen ; Soemmerda). La poignée reprend les caractéristiques de la version standard. La lame est systématiquement du type à gouttières longues. La version fabriquée par  Weyersberg Kirschbaum & Cie Solingen présente 46 dents simples (23 doubles) aux dents plus aplaties. La version de Soemmerda présente 44 dents simples mais beaucoup plus profondes. Dans les deux cas, le talon de la lame présente systématiquement d’un côté le nom de l’un des deux fabricants et de l’autre le L de Ludwig sous couronne et la date 91 ainsi qu’une lettre sous couronne. Il n’y a donc pas de marquage sur le dos de la lame, sauf dans de rare cas de réutilisation de lame, mais les marquages au talon sont présents.)

Le fourreau est en cuir noir à garnitures acier.

Baïonnette S. 71/84 mS Fabricant Weyersberg L91, marquage W88 (rachat à la Prusse par la bavière puis transformation en mS avec apposition d’une nouvelle date) marquage B.9.R.9.187 (Bavière) (Infanterie-Regiment 9 Kompanie 9 Arme 186), fourreau 119.R.E.1. 190

ABC 413, Roy Williams 223 p322, C. Mery T1 p224, A. Carter T2 p.26, R. Franz T1 p.173

Baïonnette S. 71/84 mS Fabricant Soemmerda L91, Marquage B.8. R.3.153. (Bayerisches Reserve-Infanterie-Regiment 8, Kompanie 3 arme 153)

ABC 413, Roy Williams 222 p322, C. Mery T1 p219-225, A. Carter T2 p.26, R. Franz T1 p.173

Baïonnette S. 71/84 mS Fabricant Soemmerda L91, Marquage B.5. R.R. 8. 243. fourreau 116.R.10.39

ABC 413, Roy Williams 222 p322, C. Mery T1 p219-225, A. Carter T2 p.26, R. FranzT1 p.173

DIMENSIONS :

Longueur totale : 380mm  Longueur de la lame : 255mm Largeur de la lame : 27.2mm   Epaisseur de la lame : 6.8mm Diamètre douille : 17.5mm    dos à 46 dents (Weyersberg) 44 dents (Soemmerda) Fourreau : 285mm

ARME A FEU : Fusil modèle Mauser 1871 cal. 11mm Mauser et 1871-84

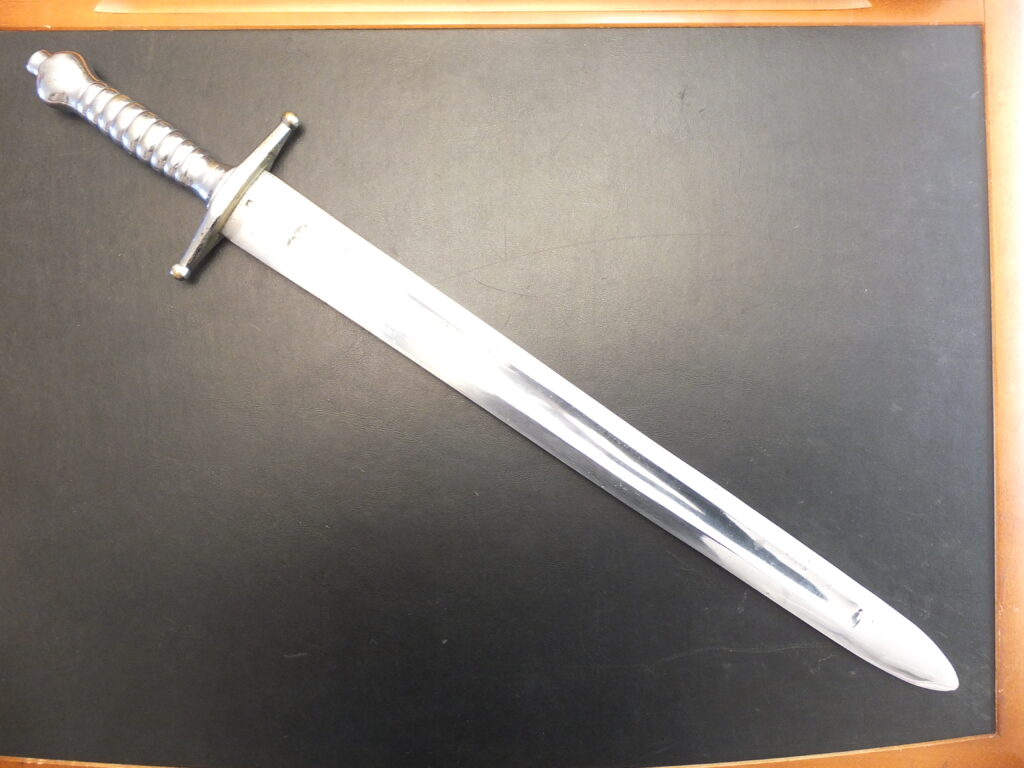

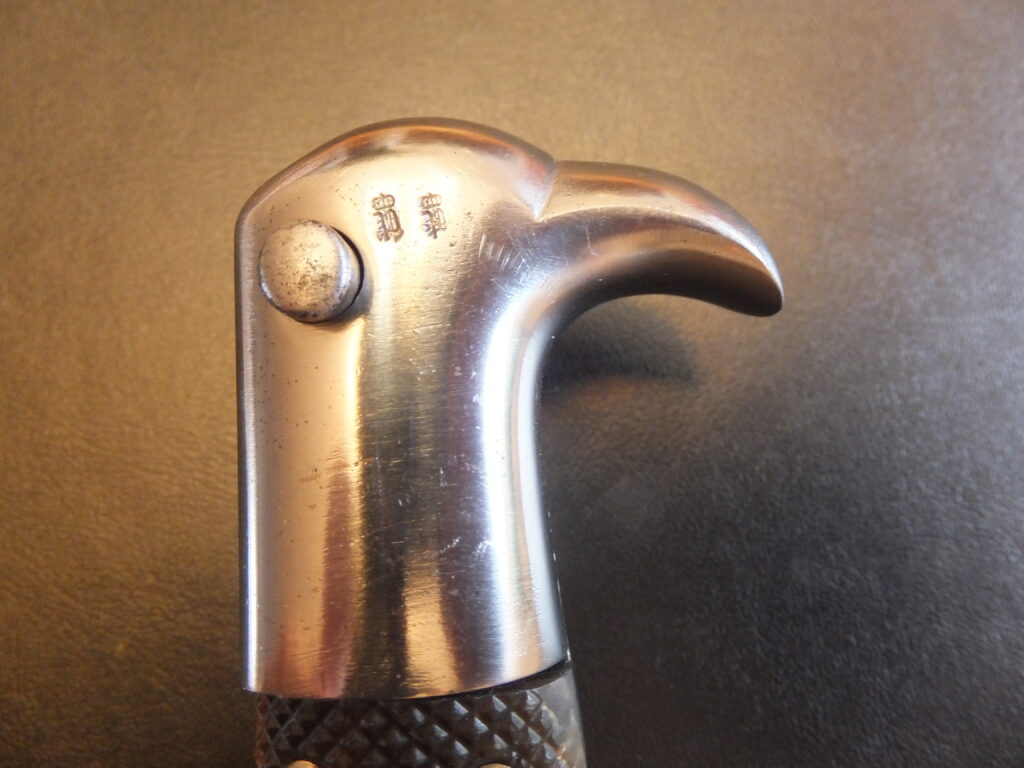

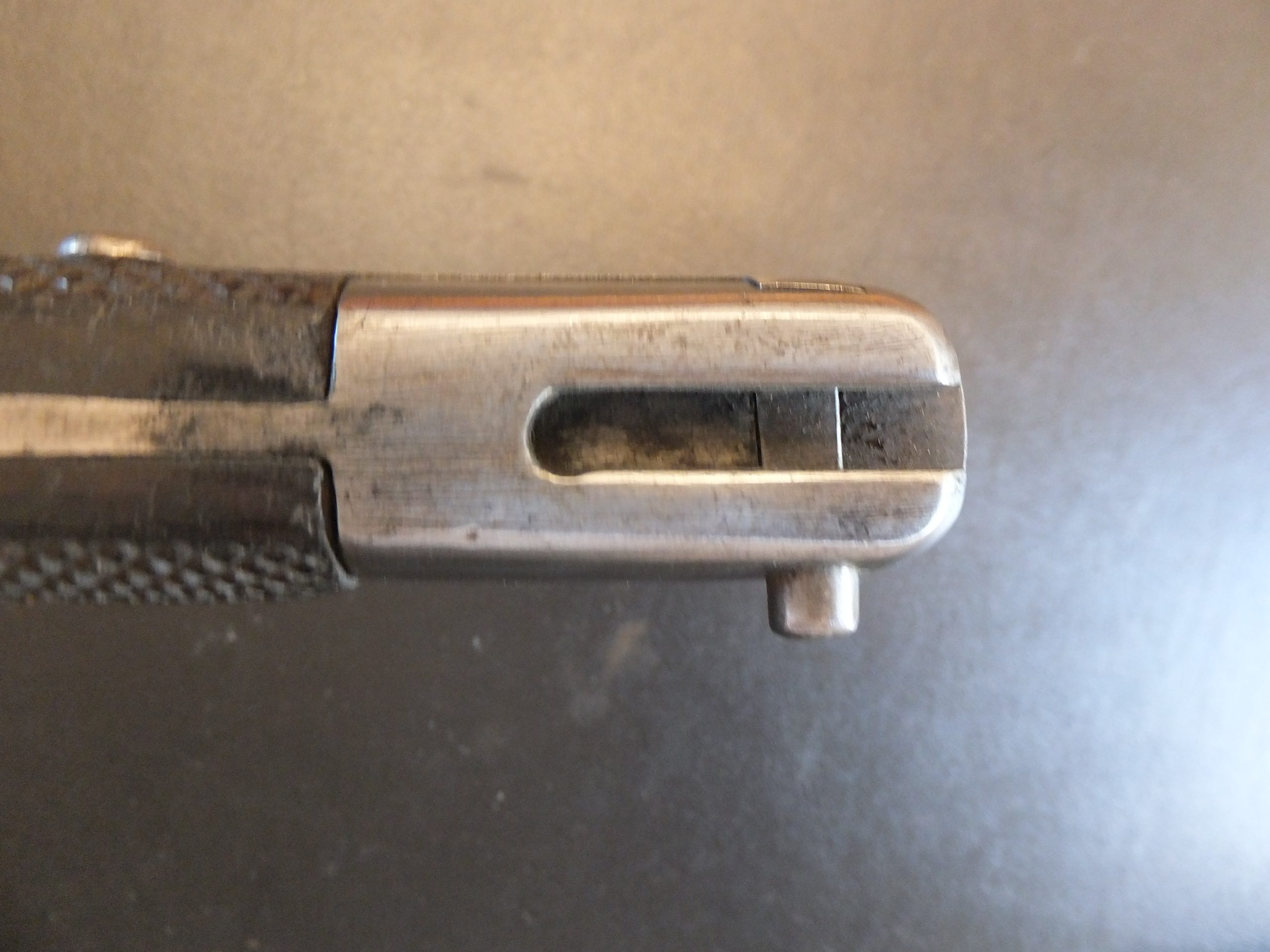

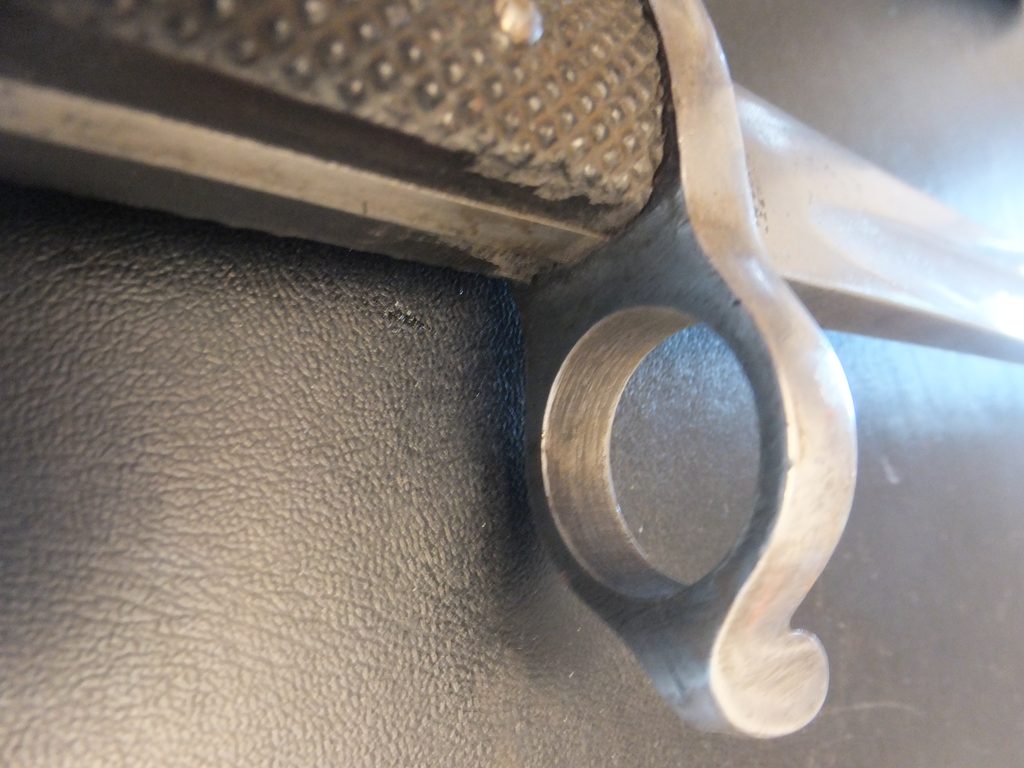

Baïonnette S. 71/84 Privat

Ces modèles de fabrication commerciale présentent de nombreuses variantes plus ou moins proche du modèle réglementaire. Elles sont dépourvues de poinçon ou de marquage régimentaire. Certaines sont chromées. Une version à lame plate et à finition rudimentaire en fait une version bas de gamme.

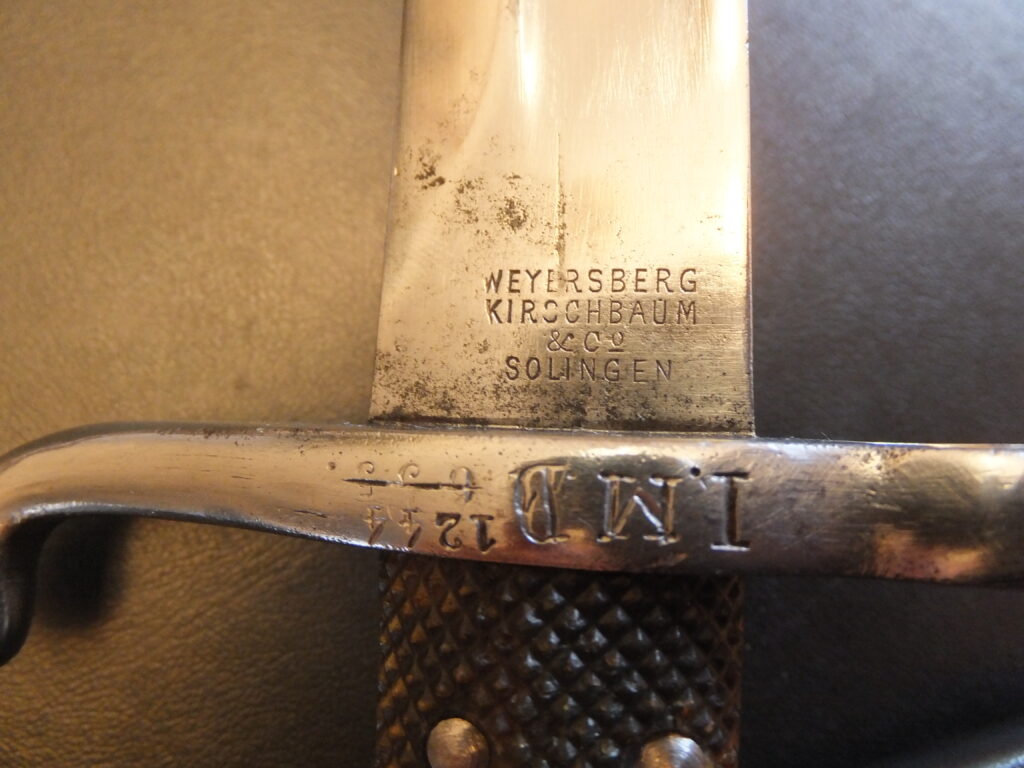

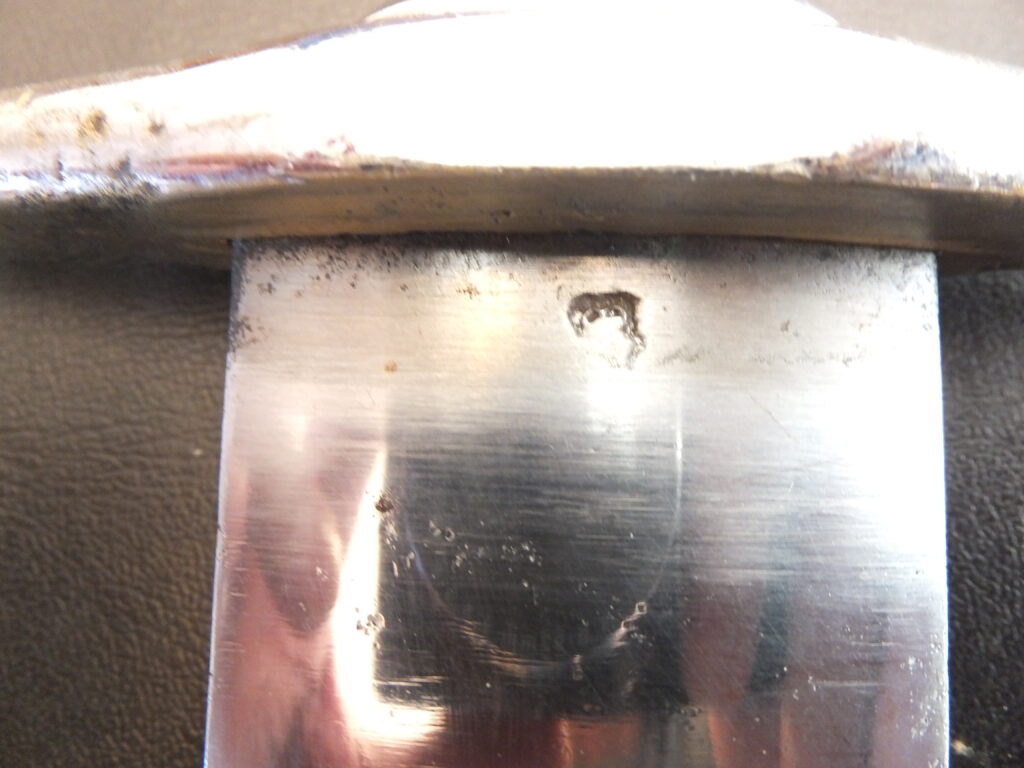

Baïonnette S. 71/84 fabrication privée chromée par Weyersberg Kirschbaum & Cie Solingen. Marquage 2. 141.

ABC 416

Baïonnette S. 71/84 Privée sans marquage

ABC 416, C. Mery T1 p246-247

Baïonnette S. 71/84 fabrication privée par W.K.& C (logo)

C. Mery T1 p246-247
