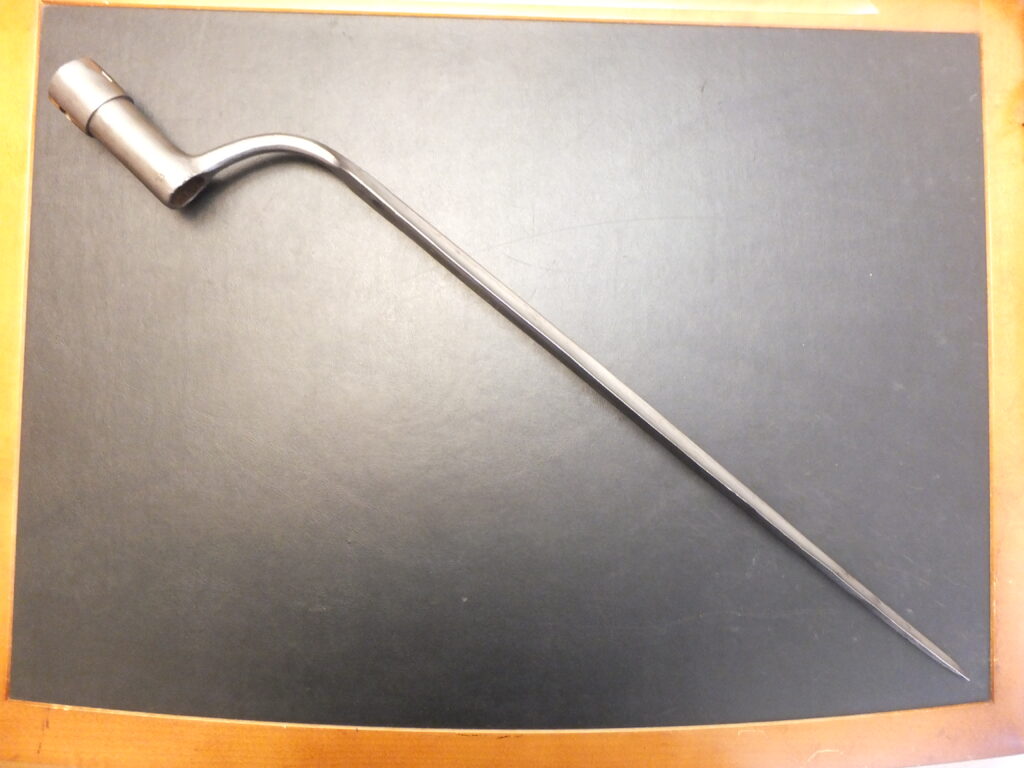

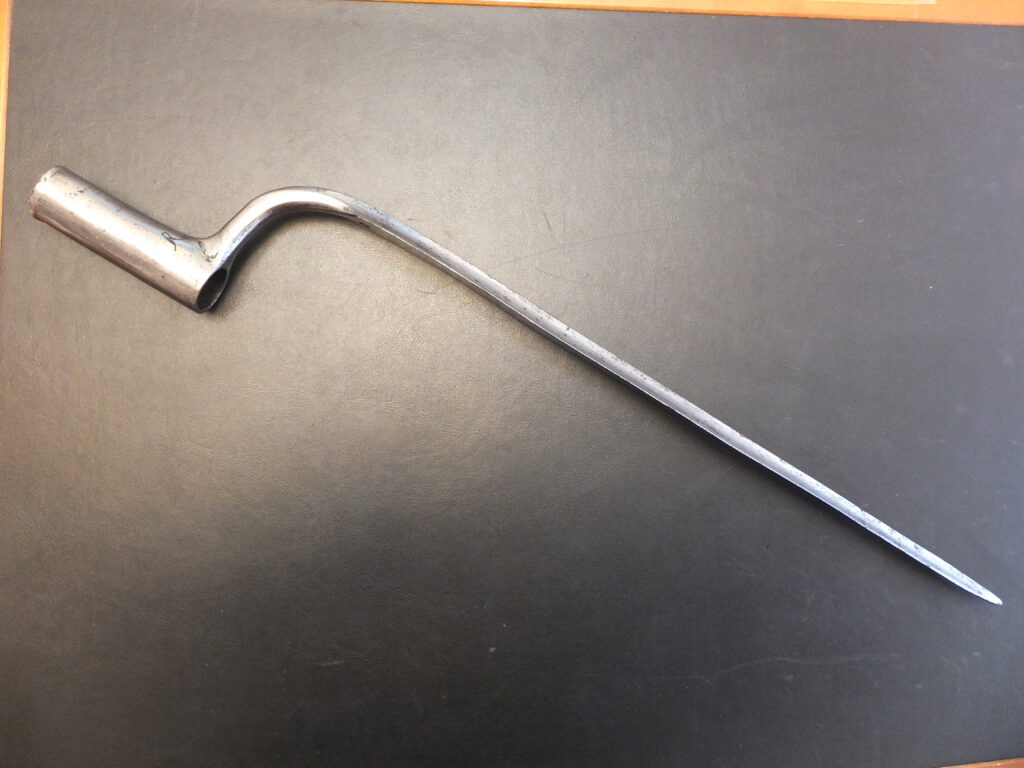

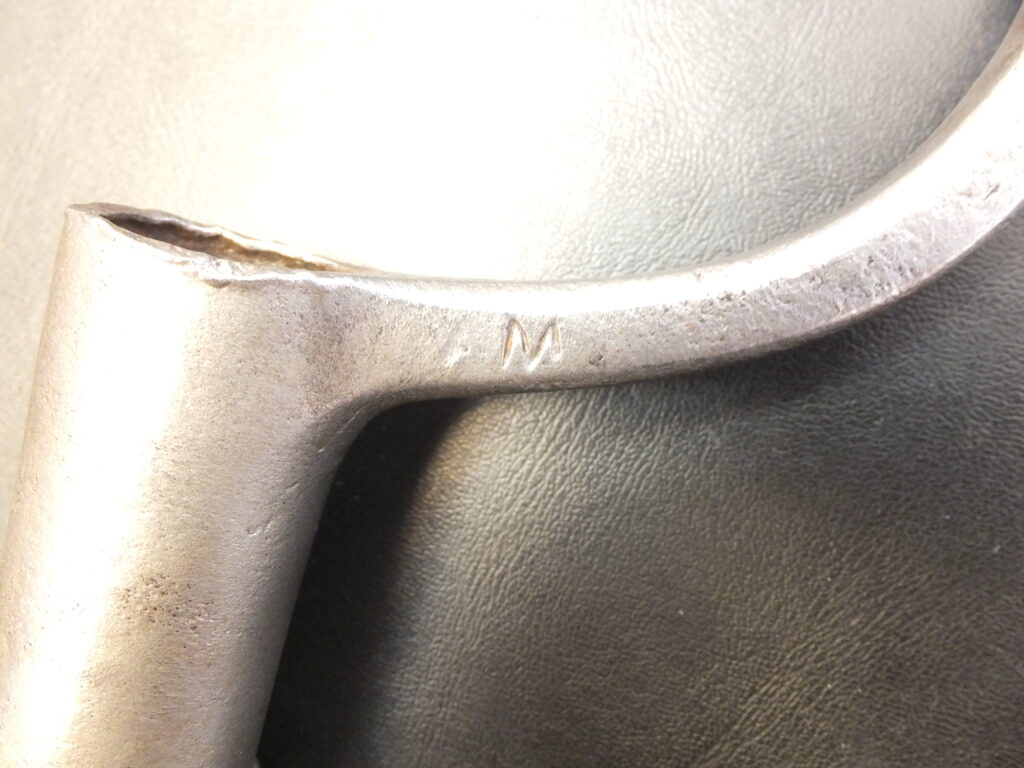

Baïonnette Piemont-Sardaigne modèle 1774-80

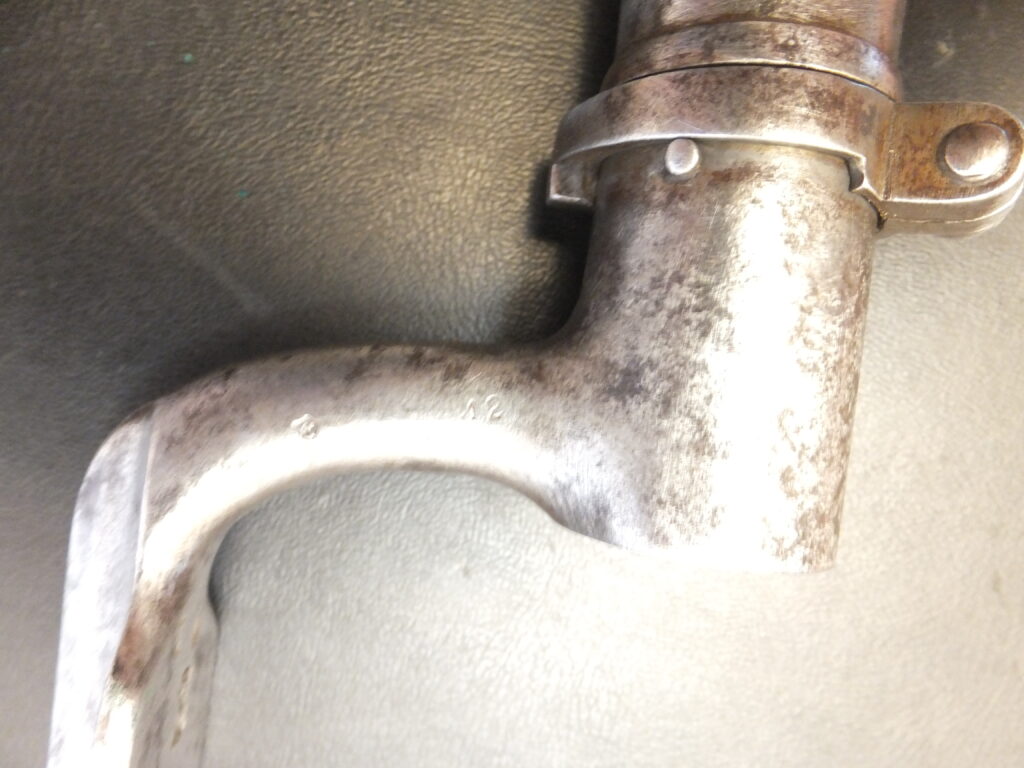

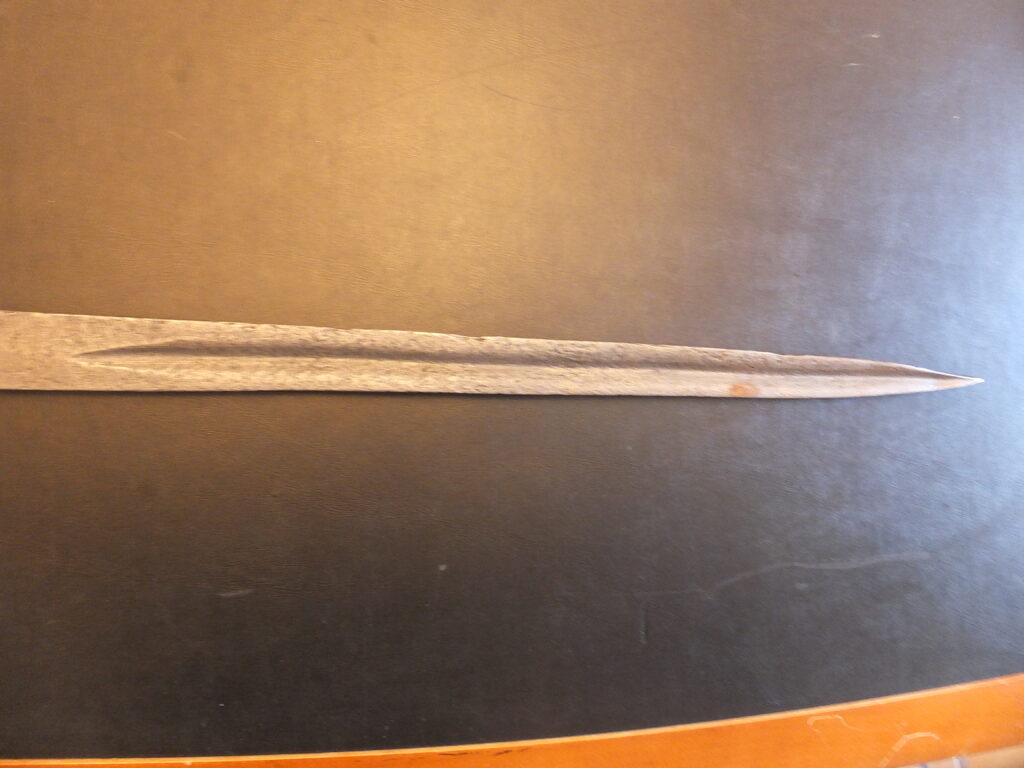

Cette baïonnette à douille caractérisée par un long coude à section carrée à angles rabattus se développant en une large courbe est caractéristique des modèles piémontais notamment 1782. Elle se caractérise par une douille longue, à mince bourrelet arrière ouvert et sans pontet. Elle présente une triple fente courte pour tenon dessus. Le coude est long, comme décrit plus haut et se raccordant à la douille sans empattement. La lame est forte, large, à oreilles, de section triangulaire à pans creux profondément évidés et à face interne plate. Il existe un fourreau en bois recouvert de cuir, sans information sur la forme et la matière des garnitures. Le système de fixation simple, la largeur de la lame en font un modèle antérieur au modèle 1782, probablement produites en très petit nombre. Ce modèle, comme le suivant ferait partie d’une série de baïonnettes expérimentales issues de la collaboration entre le capitaine-lieutenant Francesco de Buttet et l’armurier Gio Batta Roussel entre 1774 et 1775 qui aboutirent au modèle 1782.

ABC 891-2, BI p.50

DIMENSIONS :

 Longueur totale : 518mm     Longueur de la lame : 374mm    Largeur de la lame : 31.8mm    Epaisseur de la lame : 9.6mm  Diamètre douille : 22,2mm              Longueur douille : 86mm

ARME A FEU : Fusil de grenadier 1775

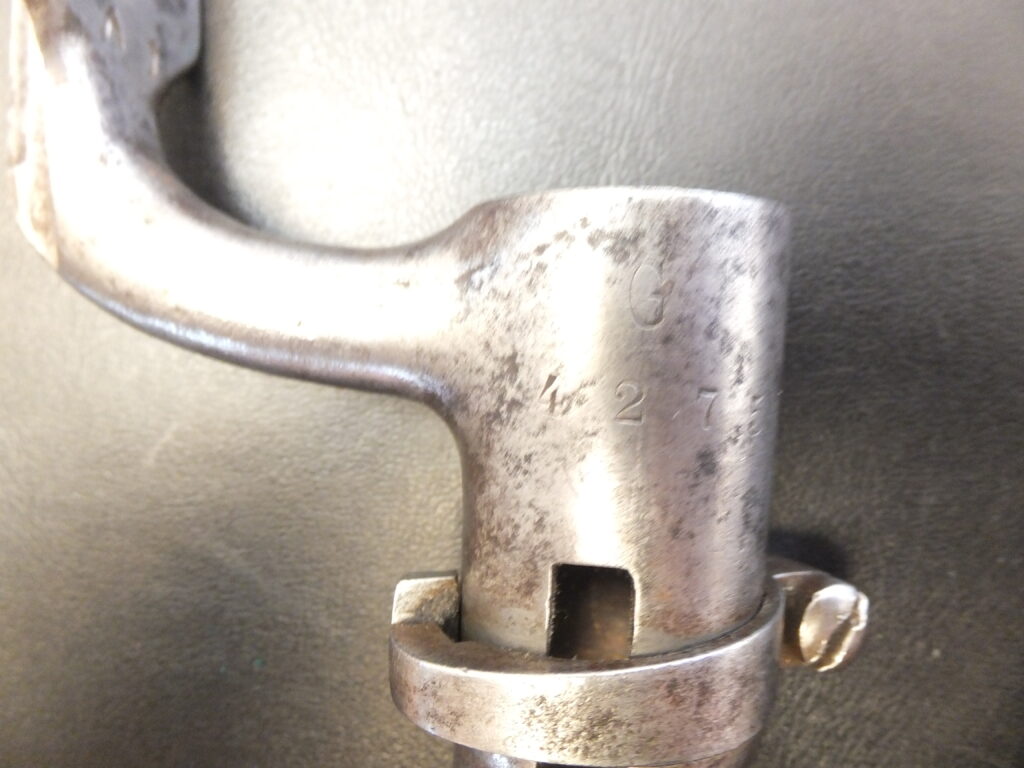

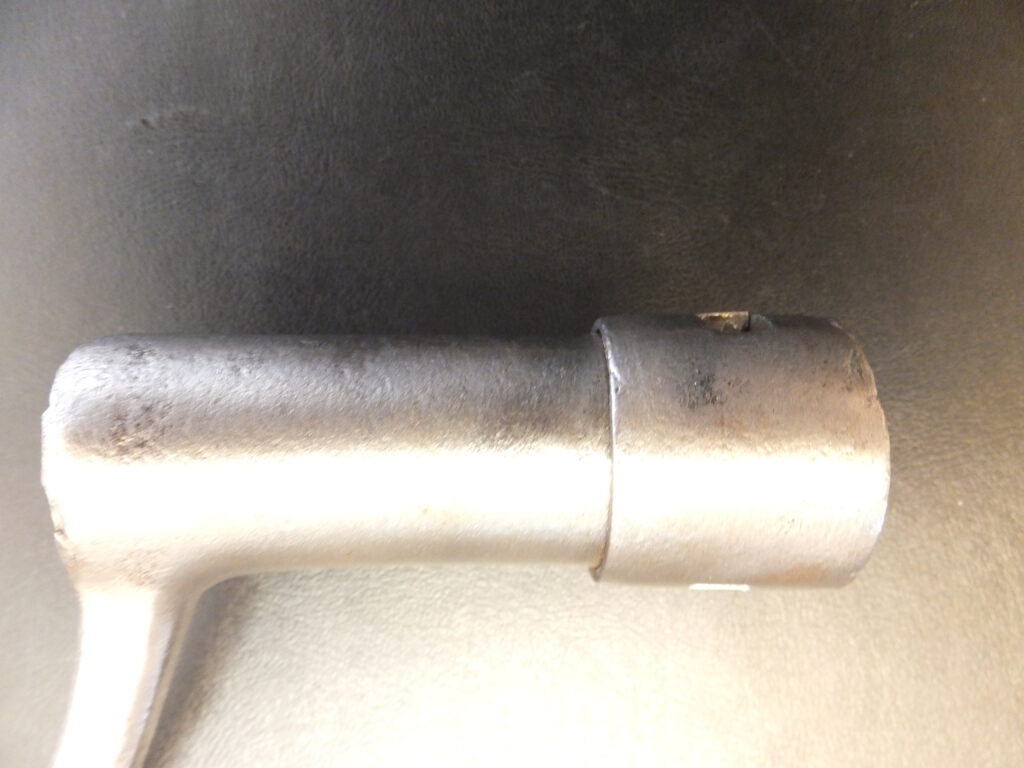

Baïonnette Piemont modèle 1782

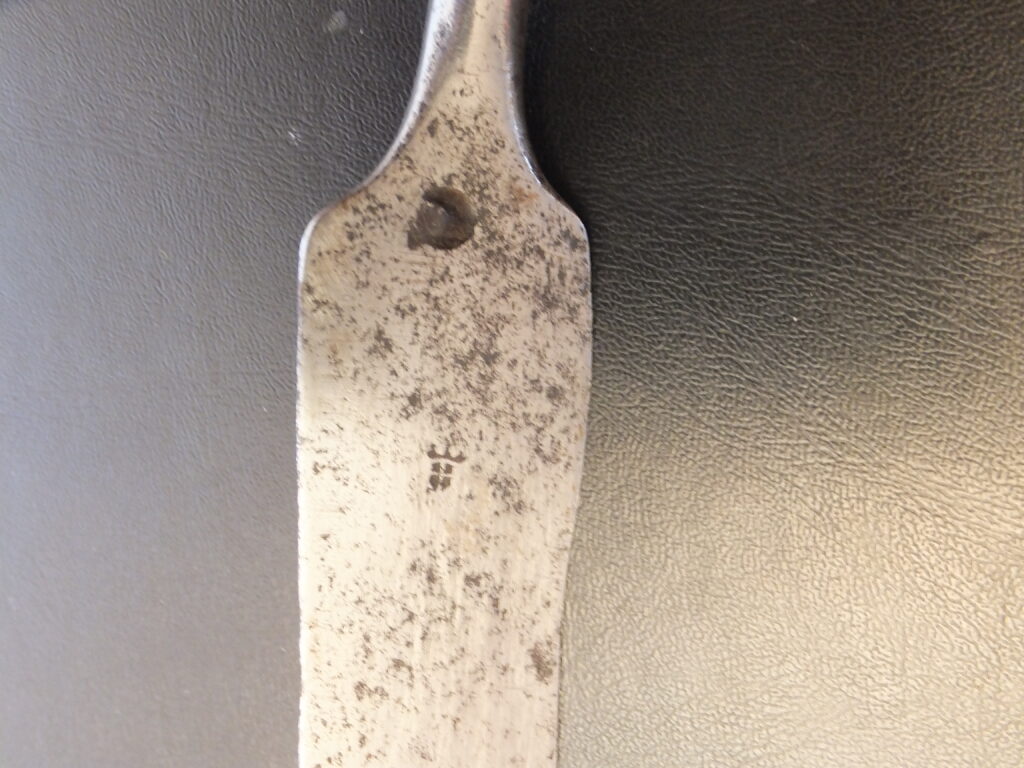

Cette baïonnette présente une douille à une seule fente, pour tenon dessus, ainsi qu’une large virole (26mm) à l’arrière, tournant autour de 2 étouteaux rectangulaires situés à 180° l’un de l’autre, permettant d’assurer le verrouillage par un tenon intérieur. Sa rotation est assurée par une oreille de préhension proéminente. Le coude est de section carrée à angles rabattus. La lame est de section triangulaire, à pans extérieurs évidés et à très profonde gouttière d’allègement sur la face interne à départ carré, sauf sur cet exemplaire décrit dans l’ABC dont le départ est pointu. Ce modèle, comme le précédent ferait partie d’une série de baïonnettes expérimentales issues de la collaboration entre le capitaine-lieutenant Francesco de Buttet et l’armurier Gio Batta Roussel entre 1774 et 1775 qui aboutirent au modèle 1782.

ABC 1112-3, BI p.52

DIMENSIONS :

 Longueur totale : 574mm     Longueur de la lame : 445mm    Largeur de la lame : 30mm    Epaisseur de la lame : 10.8mm  Diamètre douille : 22,8mm et 21.5              Longueur douille : 82mm

ARME A FEU : Fusil à silex piémontais 1782

Baïonnette (Piémont ou royaume de Naples sur le modèle 1822 français)

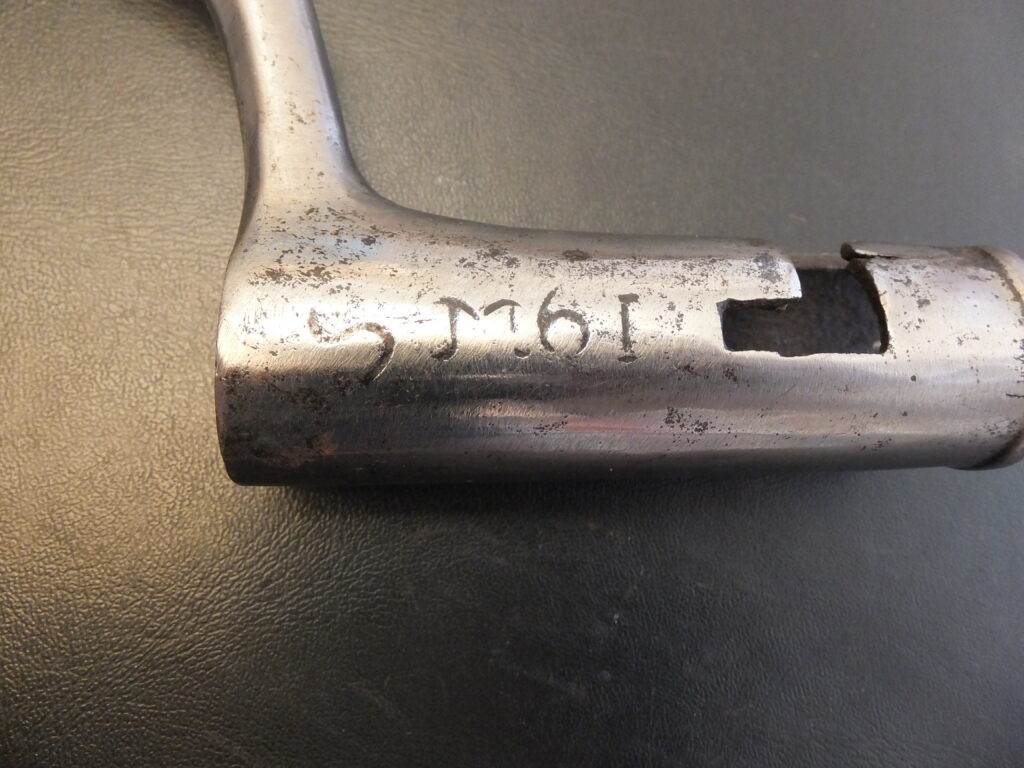

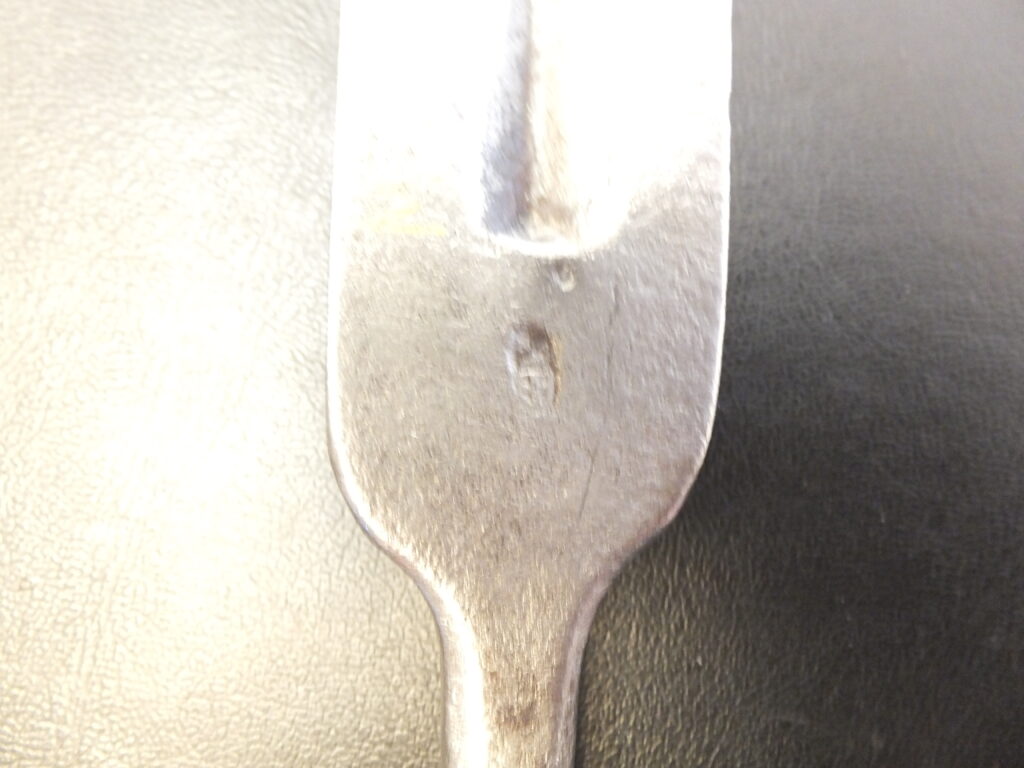

Cette baïonnette à douille attribuée à différents états italiens dont le  royaume de Naples et le Piémont, ressemble à s’y méprendre à une baïonnette française 1822. La douille à trois fentes pour tenon dessous et à virole médiane, la lame triangulaire à pans évidés et les dimensions sont très proches du modèle français. Elle en diffère par deux éléments, d’une part les poinçons de manufactures, probablement ceux de la manufacture Royale de Naples, et par le fourreau qui est en cuir à garnitures laitons mais dont le bouton de chape est percé d’un chas à son extrémité, ce qui est typiquement italien.

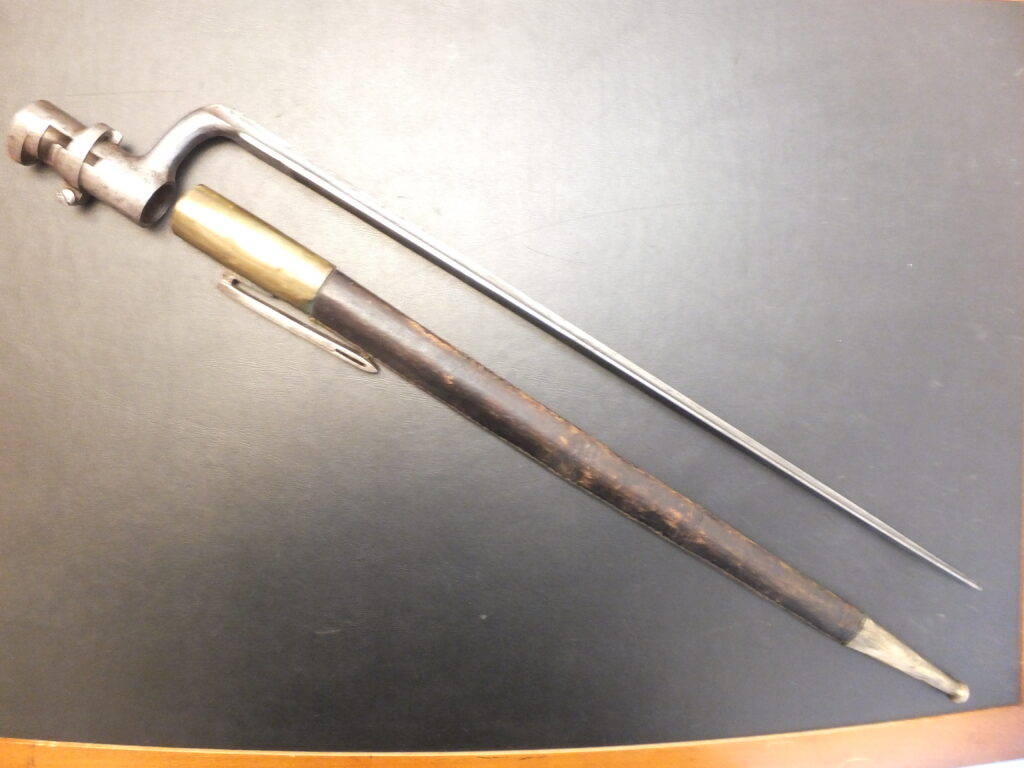

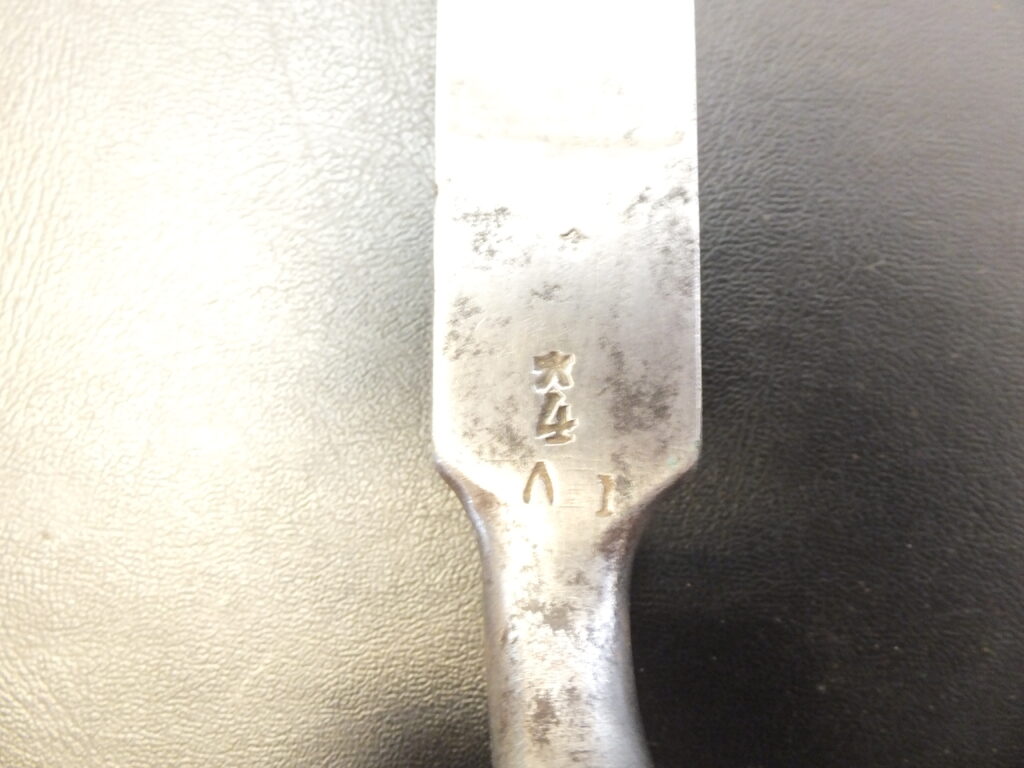

Baïonnette du Piémont ou du royaume de Naples sur le modèle 1822. Marquage écusson contenant un D sous couronne, 9461 F, 8457

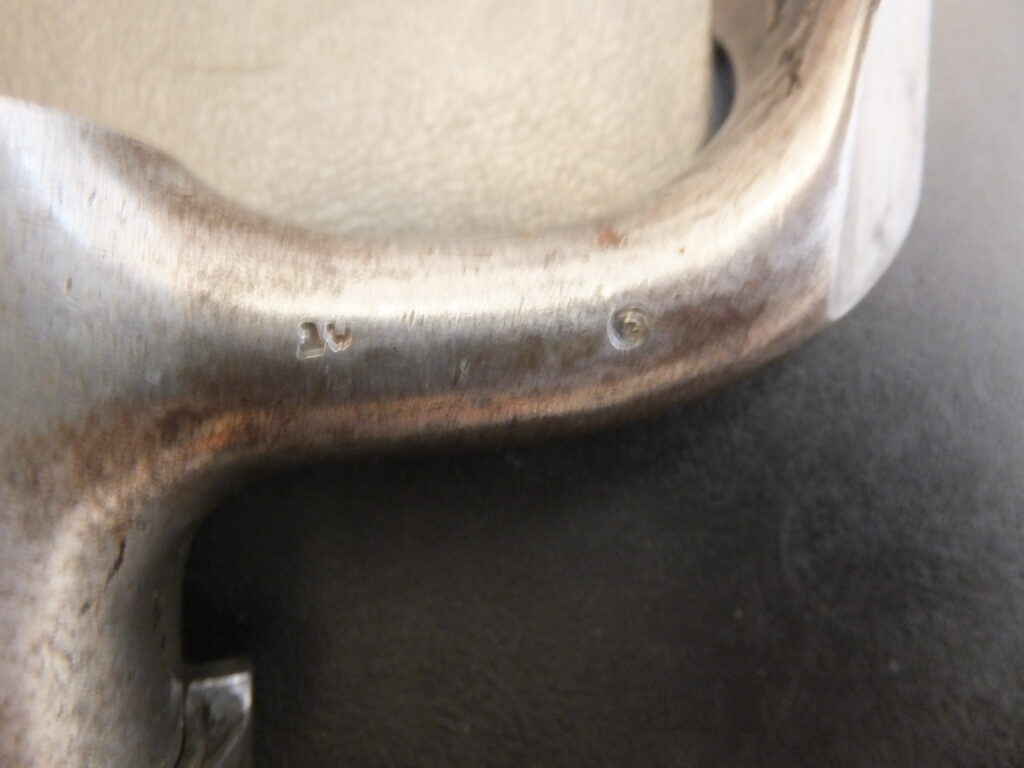

Baïonnette du Piémont ou du royaume de Naples sur le modèle 1822. Marquage écusson

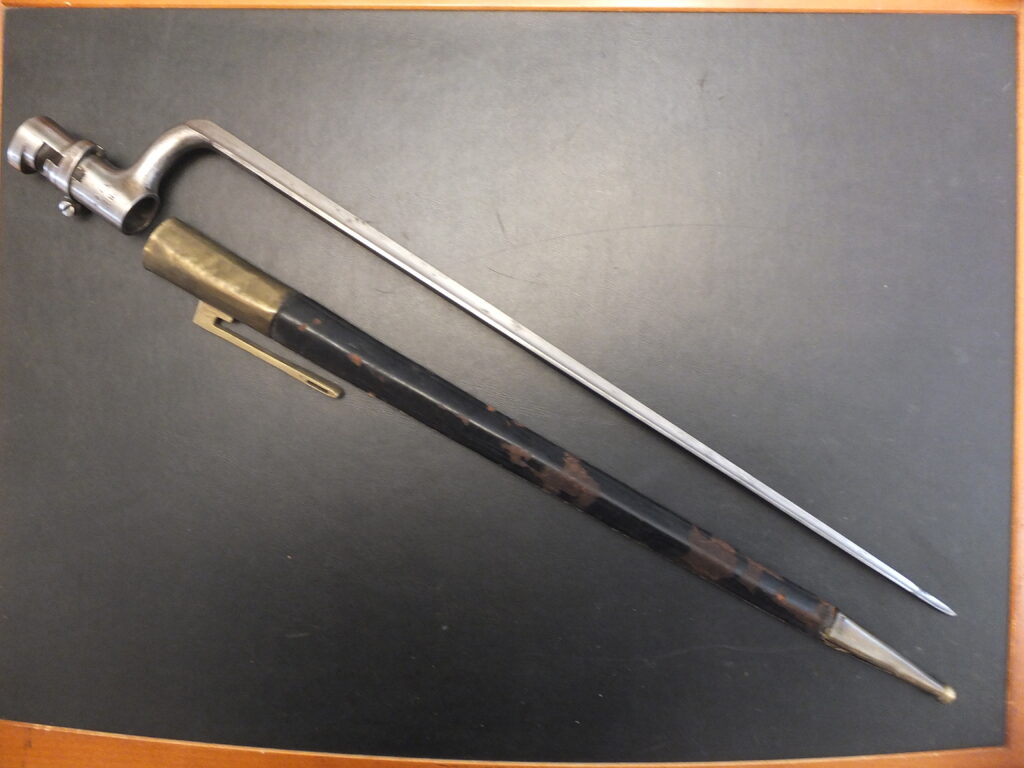

Baïonnette du Piémont ou du royaume de Naples sur le modèle 1822. Marquage M, R sous couronne

ABC 958, BI p.68

DIMENSIONS :

 Longueur totale : 530mm     Longueur de la lame : 460mm   Largeur de la lame : 22mm    Epaisseur de la lame : 11mm Diamètre douille : 22mm              Longueur douille : 67mm           Fourreau : 465mm

ARME A FEU : Fusil inspiré du modèle 1822 français

Baïonnette M 1836 de Bersaglieri

Cette baïonnette à système de fixation par long ressort latéral est analogue à celle des anciens Hirschfänger allemands. La différence tient au fait que le système de fixation est situé à l’opposé de ces derniers et donc du côté droit de la poignée. La poignée est en laiton lisse, le système de fixation présente un long ressort latéral avec un arrêtoir placé sur deux traits parallèles continus qui entourent la base de la poignée. La rainure centrale en T est longue de 62 mm et creusée dans l’importante surélévation côté droit. La vis du ressort latéral est à tête carrée, ce qui est rarement l’usage. Elle se fixe sur une embase en acier en forme de trapèze, encastrée dans l’épaisseur du laiton. Comme sur bien des baïonnettes italiennes, l’écrou de fixation de la soie au pommeau est assez proéminent. La lame est droite, plate et totalement lisse, avec un ricasso extrêmement court. Ses dimensions peuvent varier, tant par la longueur que par la largeur, voire même l’épaisseur.

Le fourreau est quant à lui en cuir noir et à garnitures laitons. Il existe 2 versions qui se différencient par la forme de l’écrou de pommeau et la longueur de l’embase en acier sur lequel se visse le ressort latéral.

Baïonnette M1836 marquage EB 2505 5 M 2 73 7

ABC1260 BI p78

DIMENSIONS :

  Longueur totale : 600 mm        Longueur de la lame : 462mm Largeur de la lame : 34mm      Epaisseur de la lame : 8.5mm Fourreau : 475mm

  ARME A FEU : Carabine de Bersaglier Modèle 1836 et ses modifications ultérieures

Baïonnette Piemont M 1844

Cette baïonnette fût très longtemps utilisée car elle a accompagné son arme à feu d’origine à travers les différentes modifications qu’elle a subie. Elle fut initialement utilisée dans l’artillerie puis ensuite distribuée aux sapeurs. La poignée est en laiton cannelée, ne formant qu’une seule et unique pièce avec la croisière qui comporte deux petits quillons droits à extrémités renflées. Elle présente un pommeau asymétrique comportant un gros écrou ovale est vissé au talon. Un ressort latéral est monté sur une rainure de fixation en T de 56mm. La lame est droite, de section losangique à deux tranchants symétriques et à arête médiane.

Le fourreau est quant à lui en cuir noir et à garnitures laitons, le bouton de suspension est ovale.

Baïonnette Piemont M 1844 marquage 1995

ABC1184 BI p82

DIMENSIONS :

Longueur totale : 592 mm        Longueur de la lame : 458mm Largeur de la lame : 33mm        Epaisseur de la lame : 7.8mm Fourreau : 473mm

ARME A FEU : Moschetto d’artigliera modelo 1844 et ses modifications ultérieures jusque et y compris au modèle à aiguille à chargement par la culasse du modèle Carcano.

Baïonnette M 1850 de chasseurs Napolitains

Cette baïonnette, produite aux environs de 1850, est très inspirée du modèle 1840 français dont elle diffère par plusieurs éléments. La poignée en laiton cannelée, à 15 cordons, présente une rivure de soie arasée au talon du pommeau. Le ressort extérieur est tenu par une vis traversante à tête bombée (c’est un rivet sur le modèle français). La rosette du ressort a un petit prolongement vers l’avant pour empêcher sa rotation. Le bouton poussoir est à gauche. La rainure de fixation est en T, avec un petit chanfrein suivi d’une rainure de directrice se prolongeant vers la croisière. La croisière est en acier, à bague se terminant par un retour allongé vers l’avant (plus allongé que sur le modèle français) et un quillon à rouleau tourné vers l’arrière. La lame est de forme yatagan, à un tranchant et contre-tranchant sur environ 140mm. Elle présente un pan creux sur chaque côté, commençant en carré côté croisière et se terminant en pointe. La lame ne présente jamais de marquage de fabricant et de date sur son dos, comme c’est le cas sur les modèles français. Les poinçons d’inspections sont typiquement italiens (Lettre en dans un cercle, L, C …). Enfin la base de la lame présente une date (1850 et plus), qui permet d’identifier la baïonnette sans aucun doute. Un marquage régimentaire est parfois présent sur la croisière.

Le fourreau est initialement un fourreau en cuir noir à garnitures laitons, chape à pontet et bouterolle terminée par un bouton hémisphérique, mais ce dernier, assez fragile, fût parfois remplacé par un fourreau en acier, similaire au fourreau français mais plus léger en poids et présentant des marquages italiens. Ces baïonnettes initialement pour l’état de Naples, furent ensuite récupérées par le Piémont et distribuées aux bersagliers. Certaines, similaires, furent probablement utilisées par les états pontificaux.

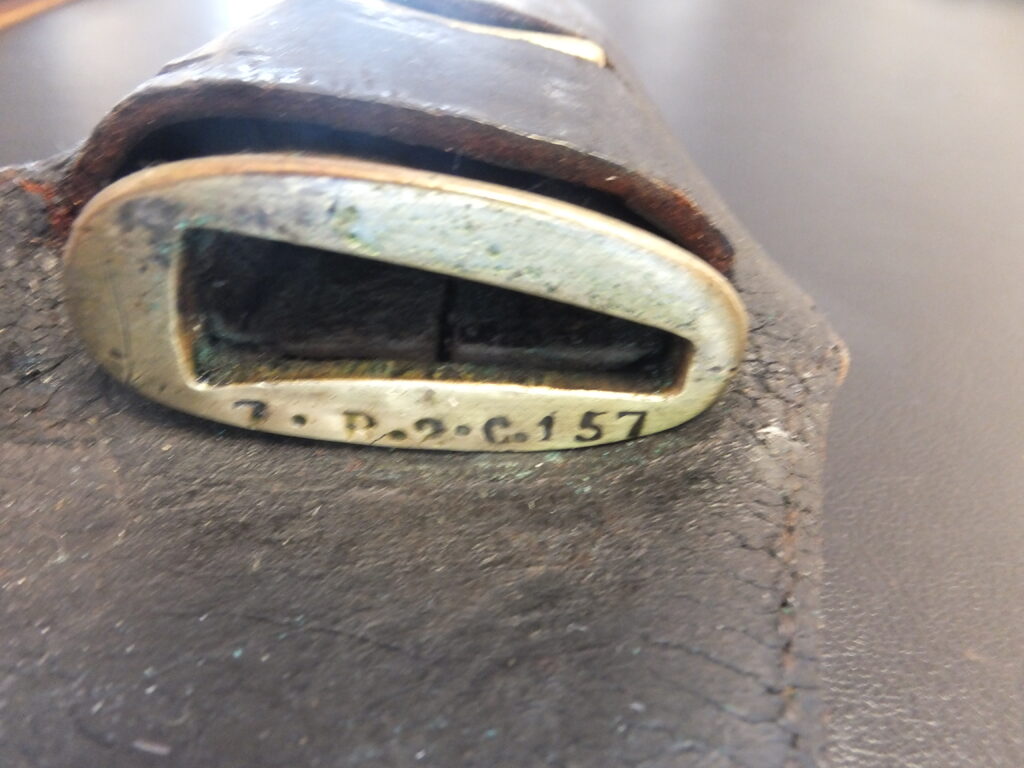

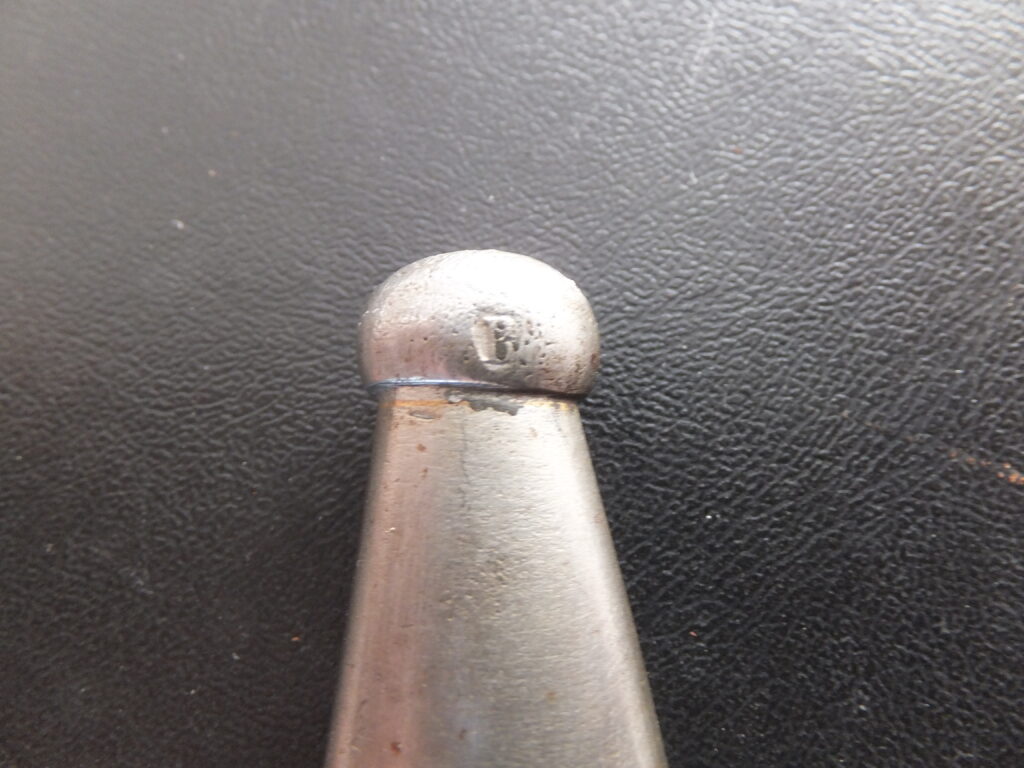

Baïonnette de chasseurs napolitain modèle 1850. Marquage 3B3C 98 pour 3eme bataillon, 3eme compagnie chasseur N° 98. C dans un cercle et 1855 au talon. Le fourreau est un fourreau de remplacement en acier, ressemblant à un fourreau français 1842 mais plus léger et avec des poinçons d’acceptations italiens (B et A). Le fourreau initial était un fourreau en cuir.

Baïonnette de chasseurs napolitain modèle 1850. Marquage 178. L dans un cercle et 1850 au talon. Marquage E sur le fourreau.

ABC 1707, BI p.88

DIMENSIONS :

Longueur totale : 695 mm     Longueur de la lame : 569mm Largeur de la lame : 31.6mm    Epaisseur de la lame : 10.2mm Diamètre douille : 23mm           Fourreau : 585mm

ARME A FEU : Carabine de Chasseurs napolitains vers 1850

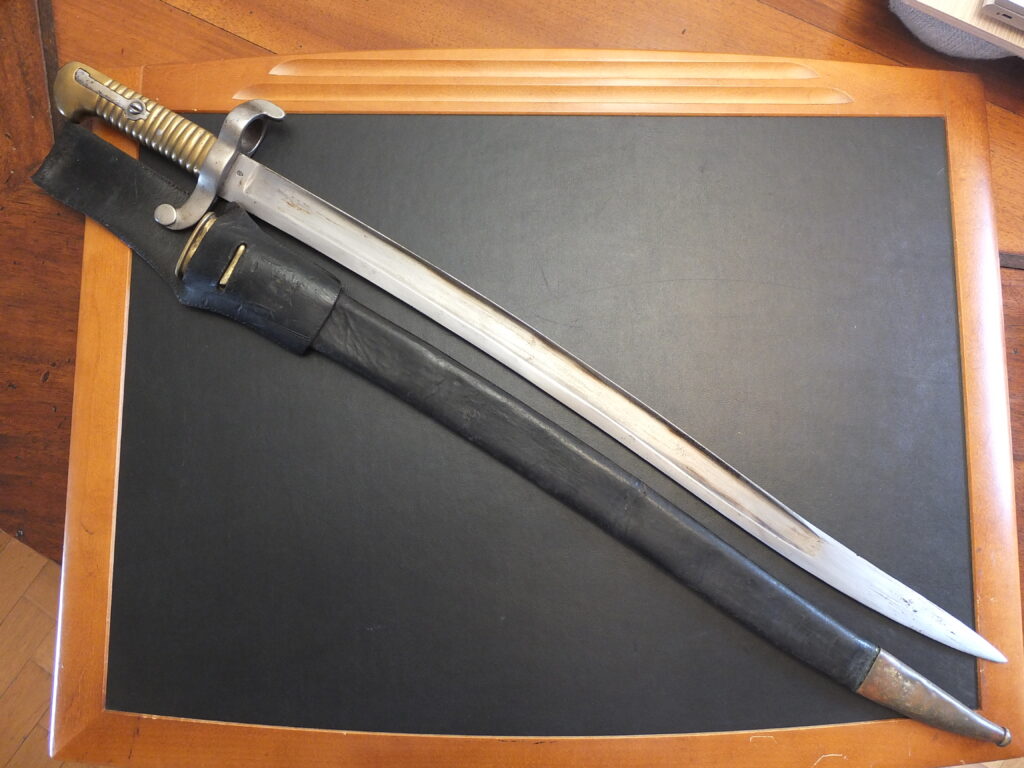

Baïonnette M 1865 de chasseurs Piémontais

Ce sabre baïonnette indiscutablement italien par notamment son écrou de fixation de la soie, est très original par son allure générale, la position de la lame déportée par rapport à la poignée, et par la forme unique de cette dernière. La poignée est en laiton cannelée à 16 cordons. Le dos est rectiligne alors que le côté opposé est fortement concave et va en s’élargissant en direction de la croisière. Elle présente comme mentionné plus haut, un fort écrou de vissage de la soie au talon. Le bouton poussoir se situe côté gauche. Le ressort extérieur est plat et tenu par une vis à tête arrondie, traversante, visible à gauche au niveau du 5^ème cordon en partant du pommeau. La rainure de fixation est en T, sans chanfrein,  et se prolonge par une rainure de directrice pénétrant dans la croisière. La croisière est en acier, la bague est au ras de la poignée et à 7 mm du dos de la lame. Elle présente un petit rouleau tourné vers la lame. Le quillon est droit et terminé par un petit retour renflé tourné vers la poignée. Elle présente le plus souvent, différents marquages, situés  autour du bouton poussoir. La lame est déportée vers le tranchant et fixée de façon à ce que le dos soit déporté par rapport au dos de la poignée. De forme yatagan, à un tranchant et contre-tranchant à 170mm, elle comporte une gouttière pointue de chaque côté, partant de la croisière et sans ricasso. Elle présente des marquages typiques tels que ZL dans une ellipse et FT sous couronne dans un cercle pour la fabrique de Turin.

Le fourreau est en cuir noir à garnitures laitons se découpant en accolade sur le cuir. Le bouton de chape est elliptique et la bouterolle dont l’extrémité est rectiligne, est renforcée à son extrémité.

Baïonnette Piemont M 1865 de chasseurs Piémontais marquage FT sur la poignée (Fabrica di Torino) marquage ZL sur la croisière et la base de la lame (poinçon de contrôle Piemontais) fourreau de type A avec poinçon SG.

ABC1717

DIMENSIONS :

Longueur totale : 696mm        Longueur de la lame : 567mm Largeur de la lame : 31.9mm  Epaisseur de la lame : 8.8mm Diamètre douille : 18.3 mm      Fourreau : 573mm

ARME A FEU : indéterminée, modèle 1865 piémontais ou Enfield 1862-68 pour la marine royale ou fusil Valdocco ?

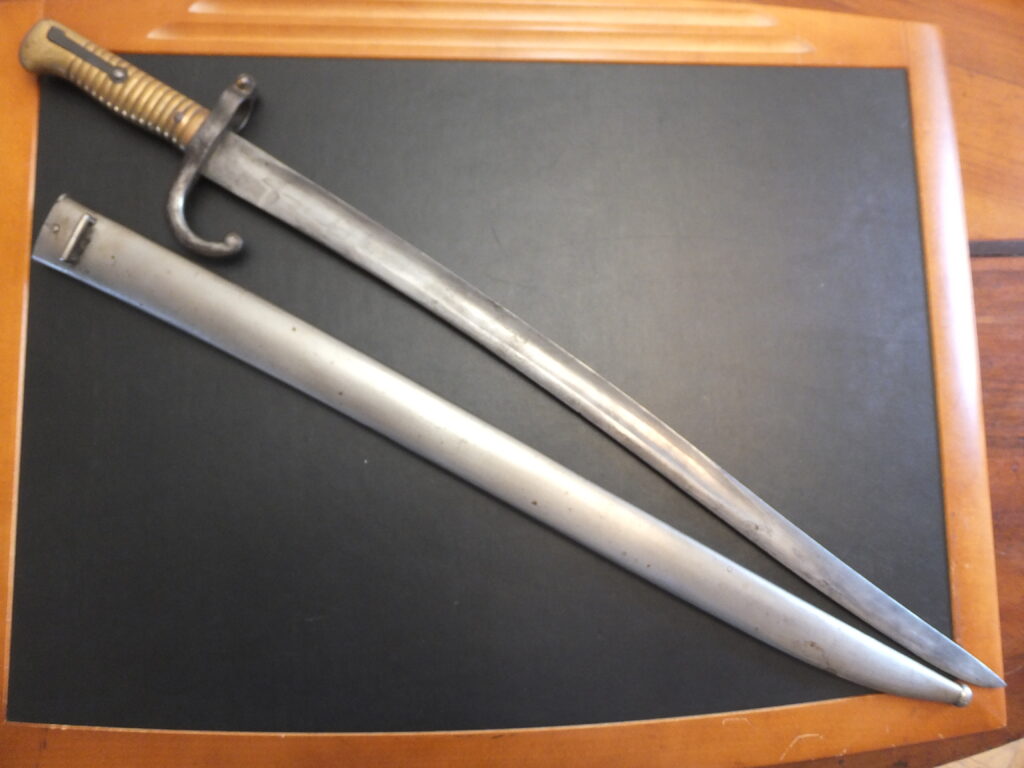

Baïonnette Italienne (Etats Pontificaux) M1868

Ce sabre baïonnette, bien que destiné au fusil Remington, conserve certaines caractéristiques du modèle 1866 chassepot français mais avec un diamètre de bague plus important. La poignée est en laiton cannelée à 15 cordons, le dernier, contre l croisière est plus épais. Le pommeau est lisse, à bec. Le ressort extérieur est plat et à droite, il est tenu par un rivet traversant entre le 5eme et le 6eme cordon en partant du pommeau. Un second rivet est placé sur le 3eme cordon en partant de la croisière. La rainure de fixation est en T avec un chanfrein et se prolongeant par une rainure de directrice pénétrant dans la bague. La croisière est en acier, elle comporte un quillon à renflement terminal, dont la courbure est tournée vers la lame, et une bague à ras de la poignée et fermée par deux rosettes tenues par une vis de réglage à 2 trous à droite. La lame est yatagan, à un tranchant et contre-tranchant sur 160mm. Le pan creux mesure 425mm sur chaque face, le départ est droit à angle arrondis au niveau de la croisière et l’extrémité arrondie côté pointe.

Le fourreau est en acier, à cuvette saillante côté dos, tenue par un petit rivet saillant de chaque côté. La chape est à pontet et bouterolle à bouton terminal hémisphérique.

Après la formation du royaume d’Italie en 1861, les états de l’église (états pontificaux) se trouvaient plus ou moins menacés par l’état piémontais qui souhaitait une unification. Ils passèrent donc commande de baïonnettes à douille M1868 et de cette baïonnette. Les commandes furent passées en Belgique (Emile et Léon NAGANT) et en Angleterre (Westley Richards à Birmingham) dont les lames, fabriquées en Allemagne, portent les lettres A& AS pour August et Albert Schnitzler Solingen. Ces armes portent un certain nombre de poinçons constitués par la lettre A dans un cercle, tant sur le fourreau que sur la baïonnette, qui correspond à la marque de contrôle de l’arsenal pontifical.

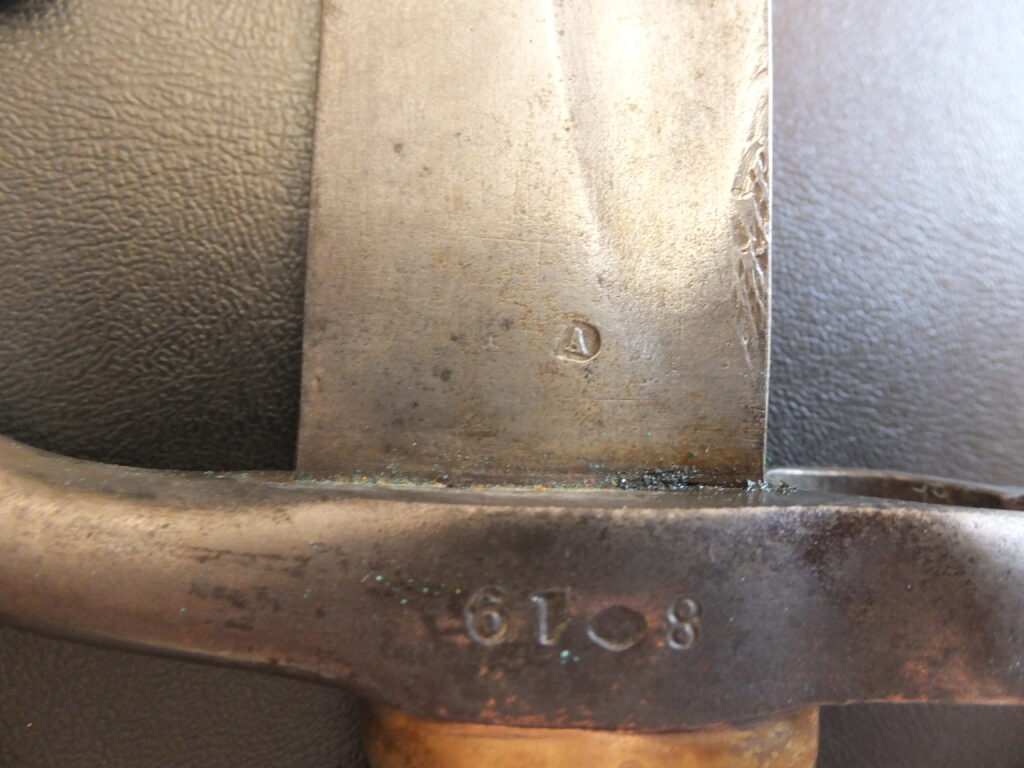

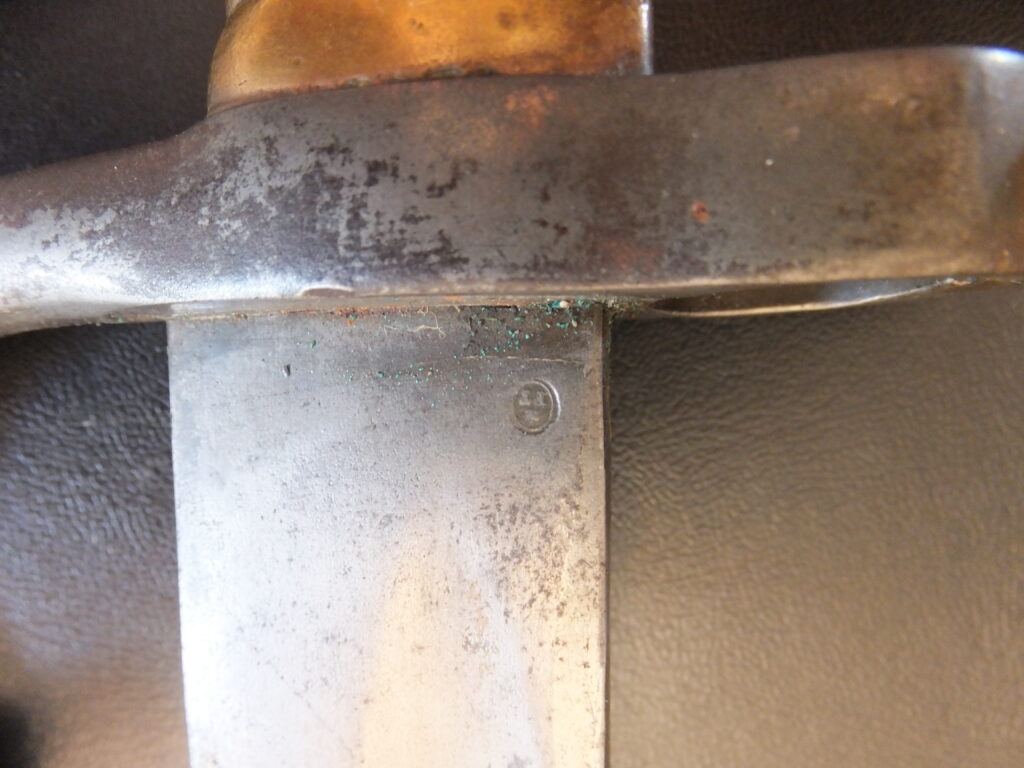

Baïonnette Italienne (Etats Pontificaux) M1868 fabricant A & A S (August & Albert Schnitzler Solingen) matricule L.140, poinçon (A dans un cercle, poinçon de contrôle pontifical) à de multiples endroits, fourreau de type A

 ABC 1710, BI p96

DIMENSIONS :

Longueur totale : 693mm        Longueur de la lame : 575mm Largeur de la lame : 29.8mm  Epaisseur de la lame : 8.7mm Diamètre douille : 18.4mm      Fourreau : 590mm

ARME A FEU : Fusil  Remington d’infanterie et mousqueton d’artillerie, M 1868

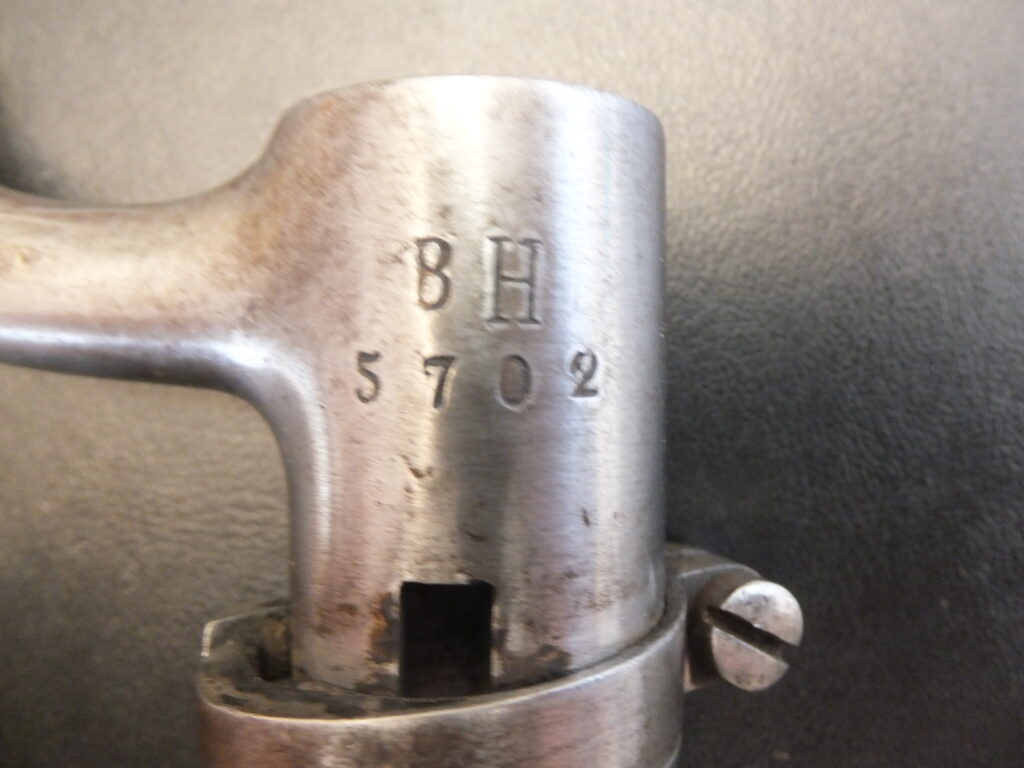

Baïonnette Italienne (Etats Pontificaux) M1868 de gendarmerie

Cette baïonnette est inspirée du modèle 1866 de gendarmerie française. Baïonnette à douille à triple fente médiane, le pontet est placé à 90° par rapport au plan de symétrie du coude, ce qui n’est pas le cas du modèle français. La lame est de section quadrangulaire aplatie.

Le fourreau est décrit par J.L. Janzen en cuir noir alors que Kiesling le décrit en acier poli ! Ces baïonnettes, destinées au fusil remington 1868 ont été fabriquées en Belgique, ce qui explique le poinçon g dans un cercle sur le coude.

Baïonnette Italienne (Etats Pontificaux) M1868 de gendarmerie

ABC 1172

DIMENSIONS :

Longueur totale : 587mm        Longueur de la lame : 515mm Largeur de la lame : 21.3mm  Epaisseur de la lame : 16mm Diamètre douille : 18.2mm      Longueur douille : 70mm Fourreau : 530mm

ARME A FEU : Carabine Modèle 1868 Remington pour la gendarmerie des Etats Pontificaux

Baïonnette 1870 de cavalerie

Baïonnette à triple fente pour tenon dessous. Le pontet est tourné côté fixation de la lame. La virole médiane à double pontet permet une fixation de la baïonnette aussi bien au bout du fusil qu’en position retournée, ce qui explique l’absence de fourreau sur ce modèle. La lame est cruciforme, reliée directement à la douille sans coude. Ce modèle de baïonnette est retournable, ce qui explique le dispositif assez compliqué de la douille et l’absence de fourreau. Elle existe en différentes dimensions  car raccourcie réglementairement pour des mousquetons à répétition.  Il existe une version pour le fusil carcano  destinée aux carabiniers de la garde du roi.

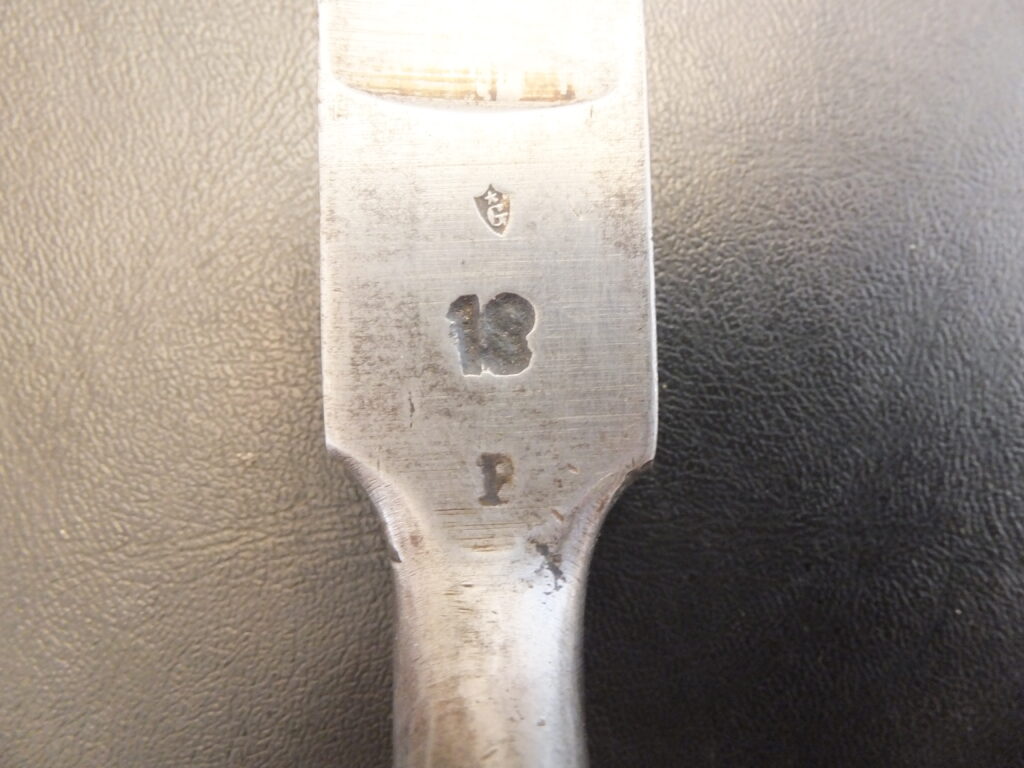

Baïonnette modèle 1870 de cavalerie. marquage CT, O148, P

ABC 940-1, BI p.175

DIMENSIONS :

Longueur totale : 530mm        Longueur de la lame : 464mm Largeur de la lame : 4mm  Epaisseur de la lame : 14mm Diamètre douille : 17.5mm      Longueur douille : 60mm

ARME A FEU : Mousqueton de cavalerie Modèle 1870

Baïonnette Vetterli 1870 type D

Cette baïonnette 70 Vetterli a poignée laiton est assez rare du fait de son utilisation limitée à quelques unités et aux élèves des écoles militaires. Elle fût dénommée type D par les instructions officielles de1874 puis type V par celles de1891. La poignée est en laiton et comporte 15 cordons, le bec de pommeau est arrondi et comporte un gros écrou ovale de vissage de la soie au talon. Le ressort plat est fixé par un ressort traversant à tête bombée à droite et arasé à gauche. La rainure de fixation est en T avec chanfrein prolongé par une rainure qui pénètre dans la croisière. La croisière est en acier et présente une bague située au ras du dos de la poignée, fermée par une vis de réglage à 2 trous sur rosettes. De l’autre côté, le quillon est recourbé vers l’avant et e termine par une extrémité sphérique. Il porte un petit éperon sur la partie perpendiculaire à la poignée, juste au départ de la courbure. La lame est droite, à tranchant et contre-tranchant sur 120mm, la gouttière, des deux côtés, est à extrémités pointues.

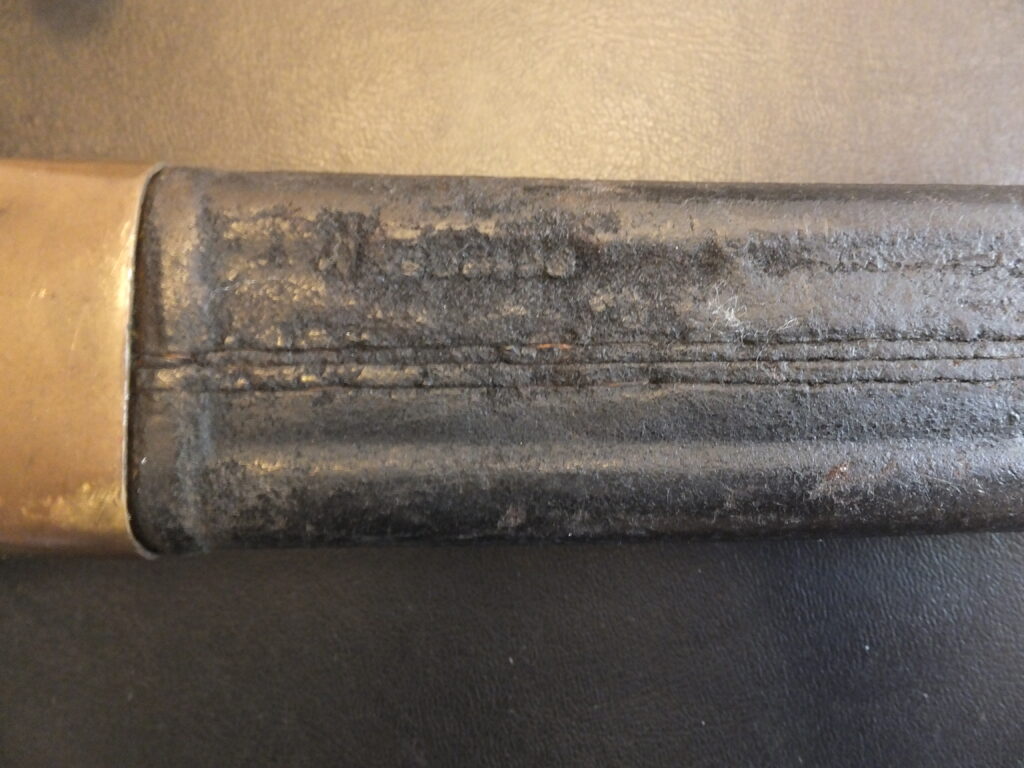

Le fourreau particulier, dit de type T, est en cuir noir, à garnitures laiton fixées par des agrafes en fil de laiton.  La découpe est droite sur le cuir et fait former un bourrelet à ce dernier. La chape est à bouton de suspension elliptique. La bouterolle est à extrémité rectiligne. Deux lignes de décor longitudinales et parallèles soulignent les bords du cuir sur chaque face et forment un bourrelet.

Baïonnette Vetterli 1870 type D -2 (raccourcie) fourreau de type T

ABC 1475-2, BI p156/170

DIMENSIONS :

Longueur totale : 644mm        Longueur de la lame : 515mm Largeur de la lame : 26.9mm  Epaisseur de la lame : 7.4mm Diamètre douille : 17.7mm      Fourreau : 527mm

ARME A FEU : Armement Vetterli 1871

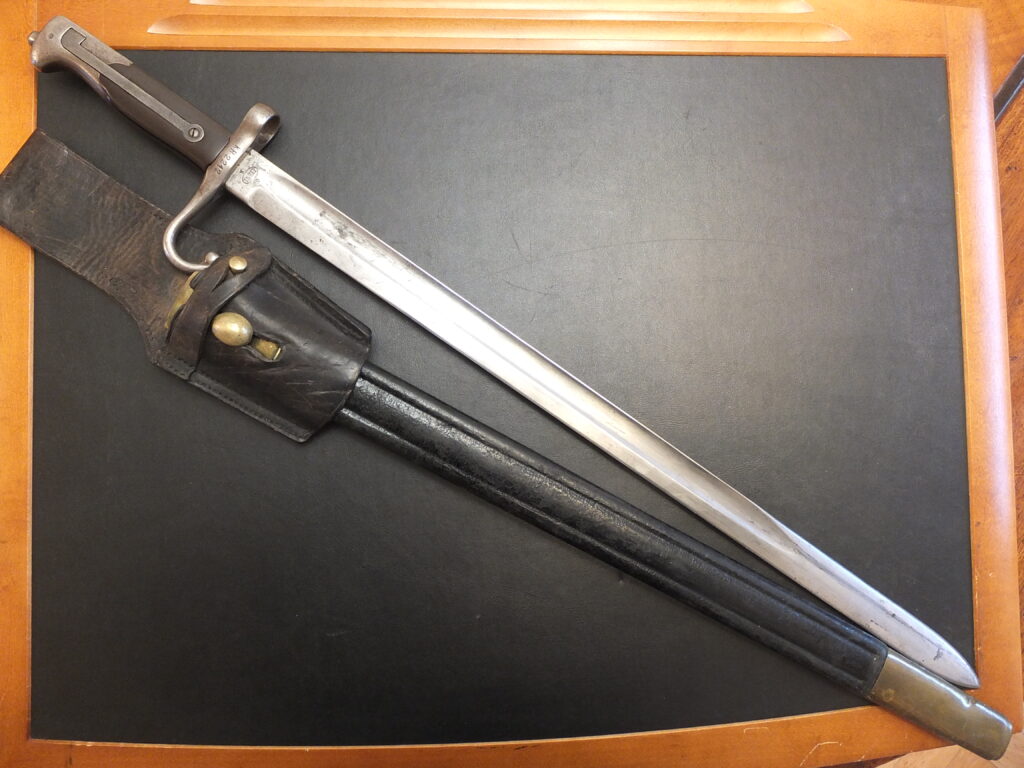

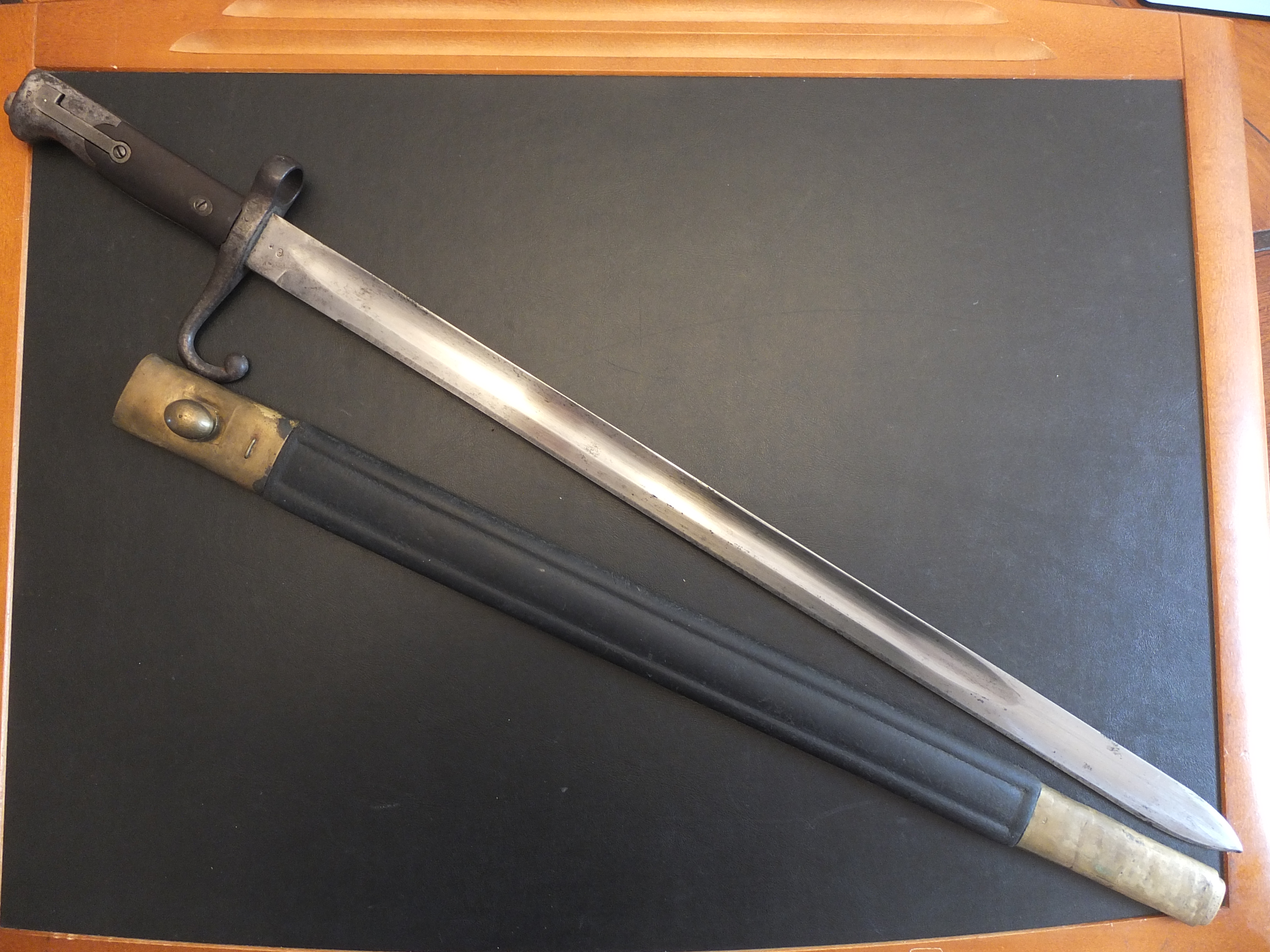

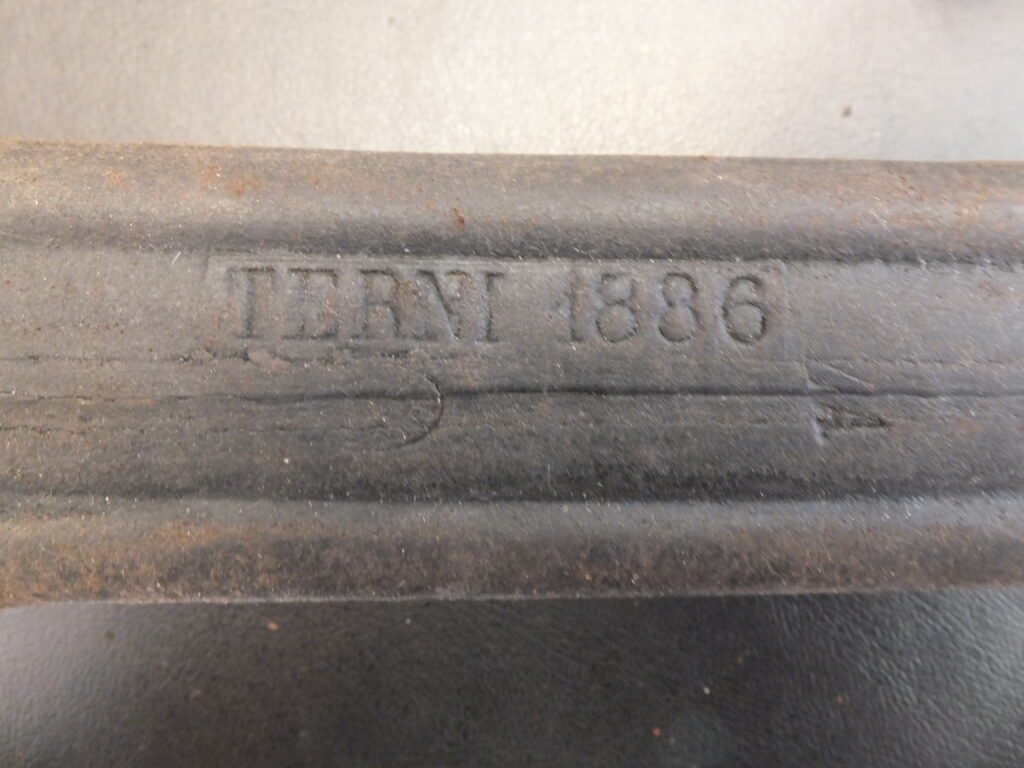

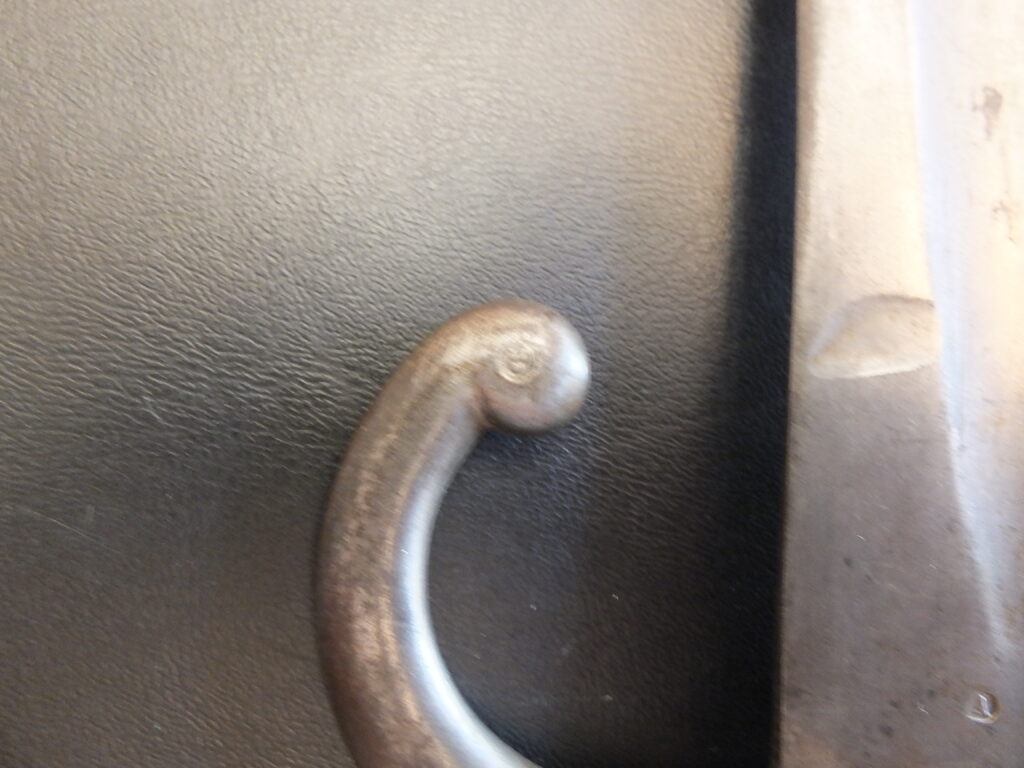

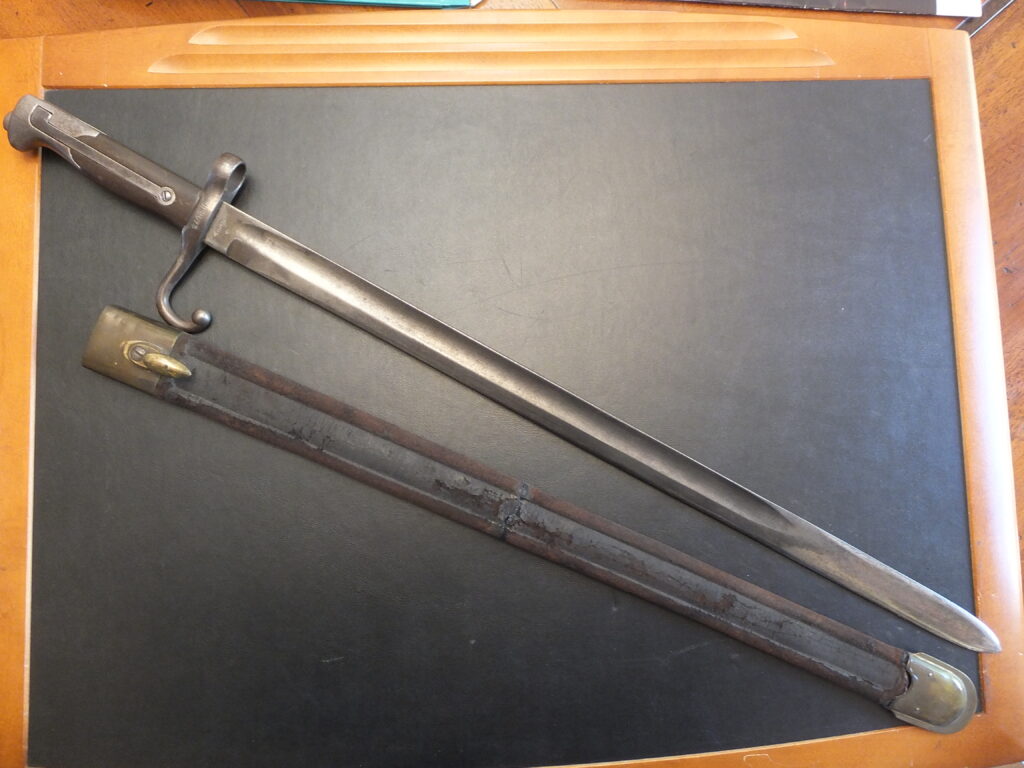

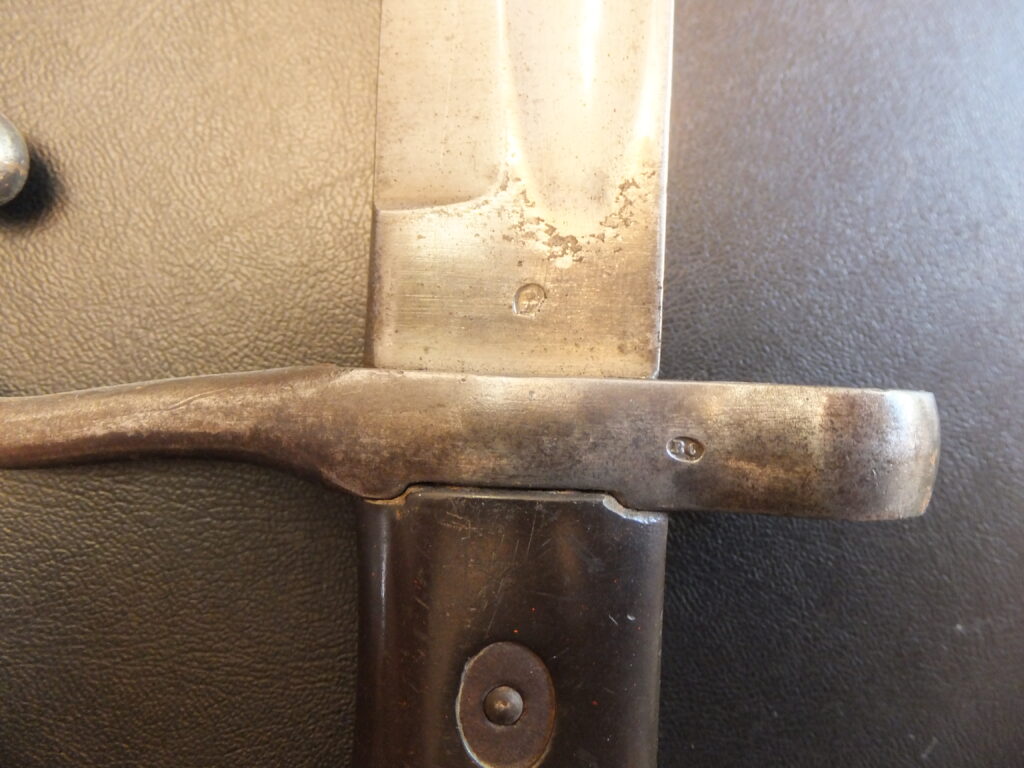

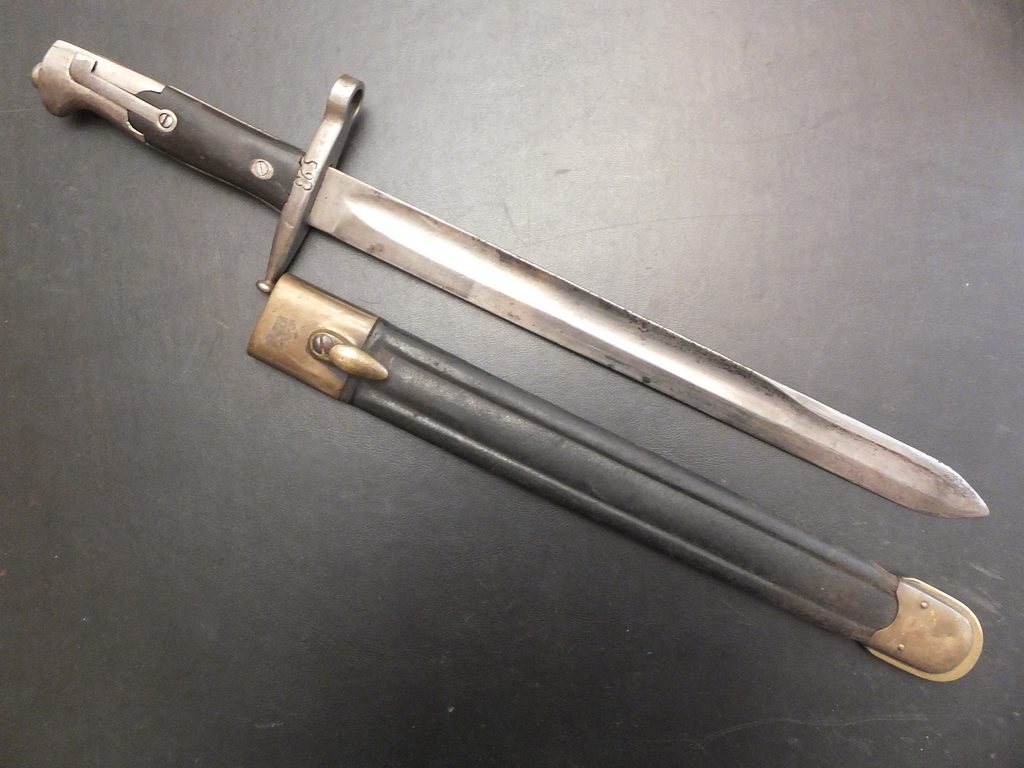

Baïonnette Vetterli 1870 ressort long

Cette baïonnette accompagnée de son fourreau spécifique est devenue le modèle réglementaire en 1879 sous l’appellation tipo regolamentare. La poignée est en acier. Les plaquettes sont en matière synthétique et conserve le profil en arc convexe de ses devancières à l’arrière, la partie avant étant légèrement encastrée dans la croisière. Le ressort extérieur côté droit mesure 89 m. Les plaquettes sont tenues par 2 vis sur cuvettes visibles côté gauche. Celle de l’avant tient le ressort tandis que celle de l’arrière est cachée par le ressort. Le talon du pommeau comporte un écrou visé sur l’extrémité filetée de la soie. La rainure de fixation sans chanfrein se termine par un plan incliné et il n’y a pas de rainure de directrice. La partie métallique entre les plaquettes mesure 8mm d’épaisseur. La croisière est similaire à celle des modèles précédents, elle comporte une bague sans rosettes ni vis de réglage et le quillon est tourné vers la lame et à extrémité arrondie.  La lame est droite tranchant et contre-tranchant, de chaque côté les gouttières sont à extrémités pointues.

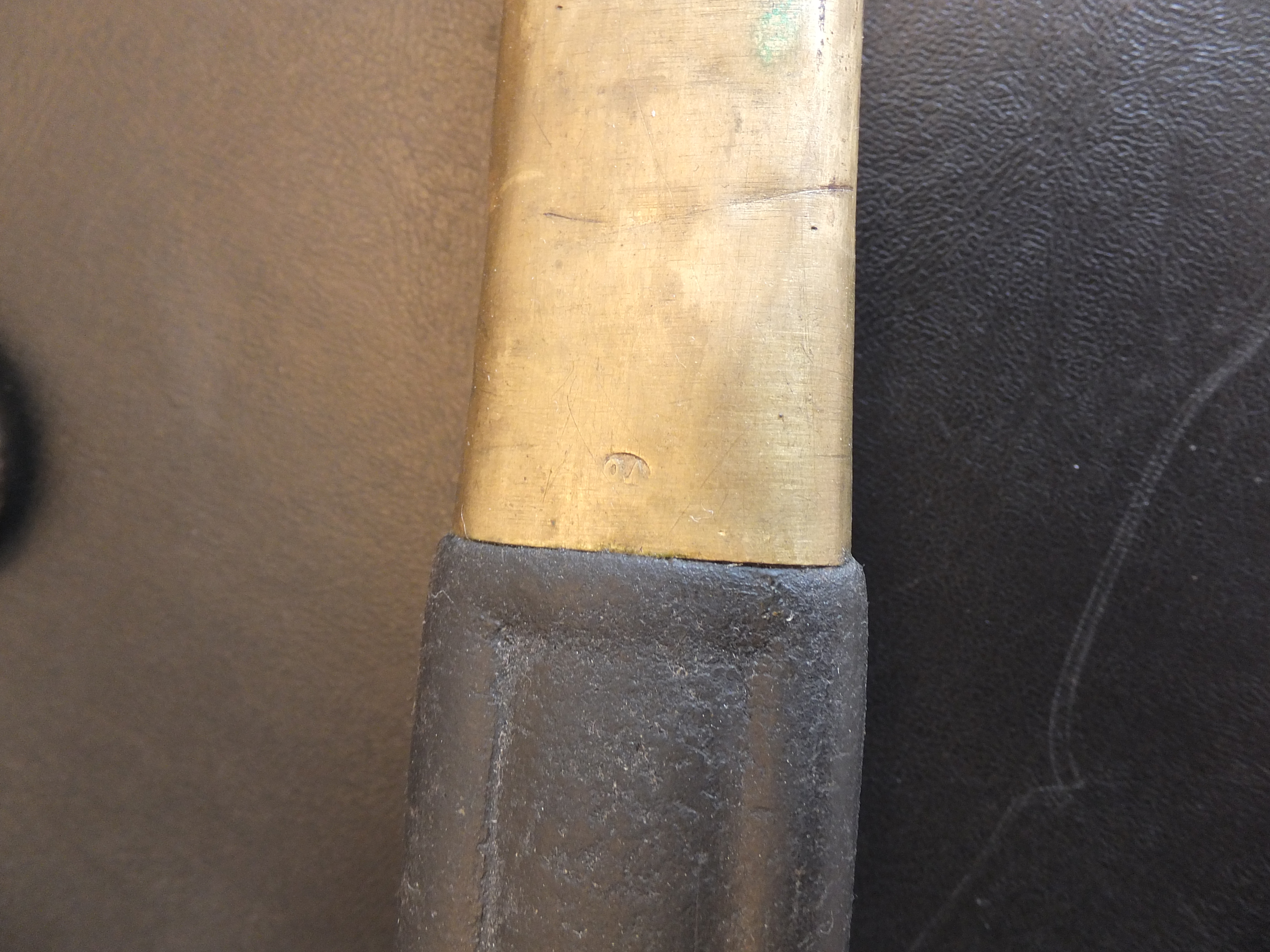

Le fourreau est en cuir noir à garnitures en laiton.  La chape est à bords parallèles et à bouton ovale vissé sur une embase. La bouterolle est à découpe concave sur le cuir, se terminant en arrondi avec un renfort sur son pourtour. Le cuir montre un bourrelet au contact des garnitures et longitudinalement sur chacun de ses bords. Il semble que deux finitions aient coexistées, l’une avec des plaquettes encastrées dans la croisière, l’autre avec des plaquettes simplement appuyées contre la croisière. Dans le premier cas, l’encoche à la base de la bague au contact de la croisière est présente alors qu’elle a disparue dans le second.

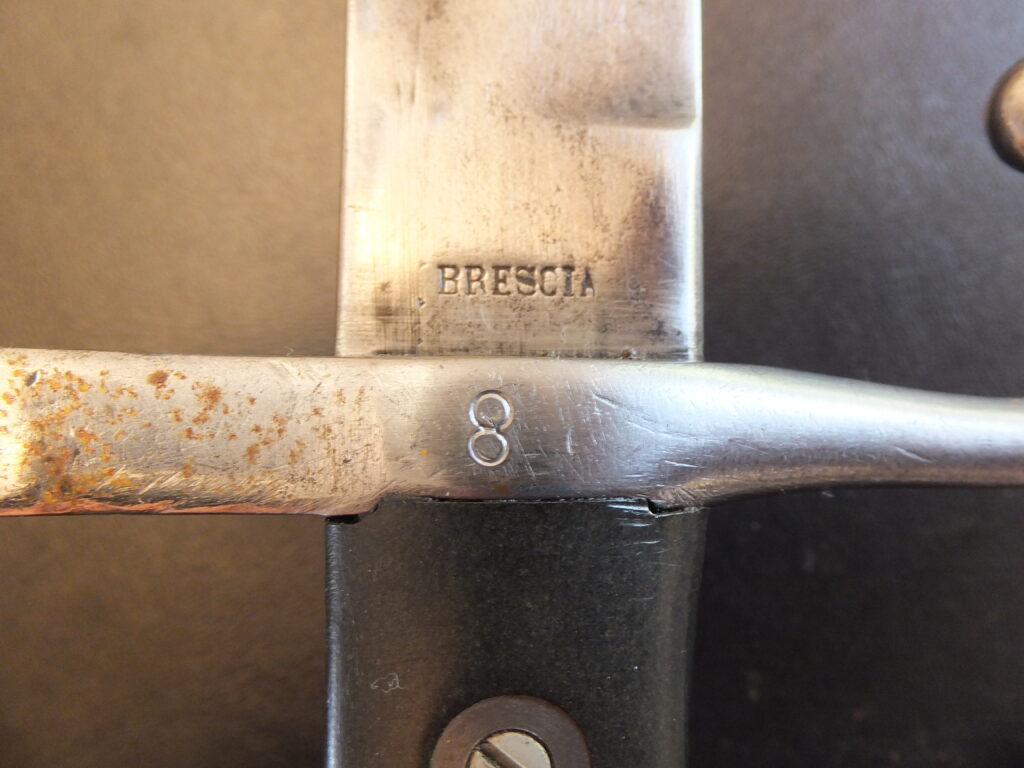

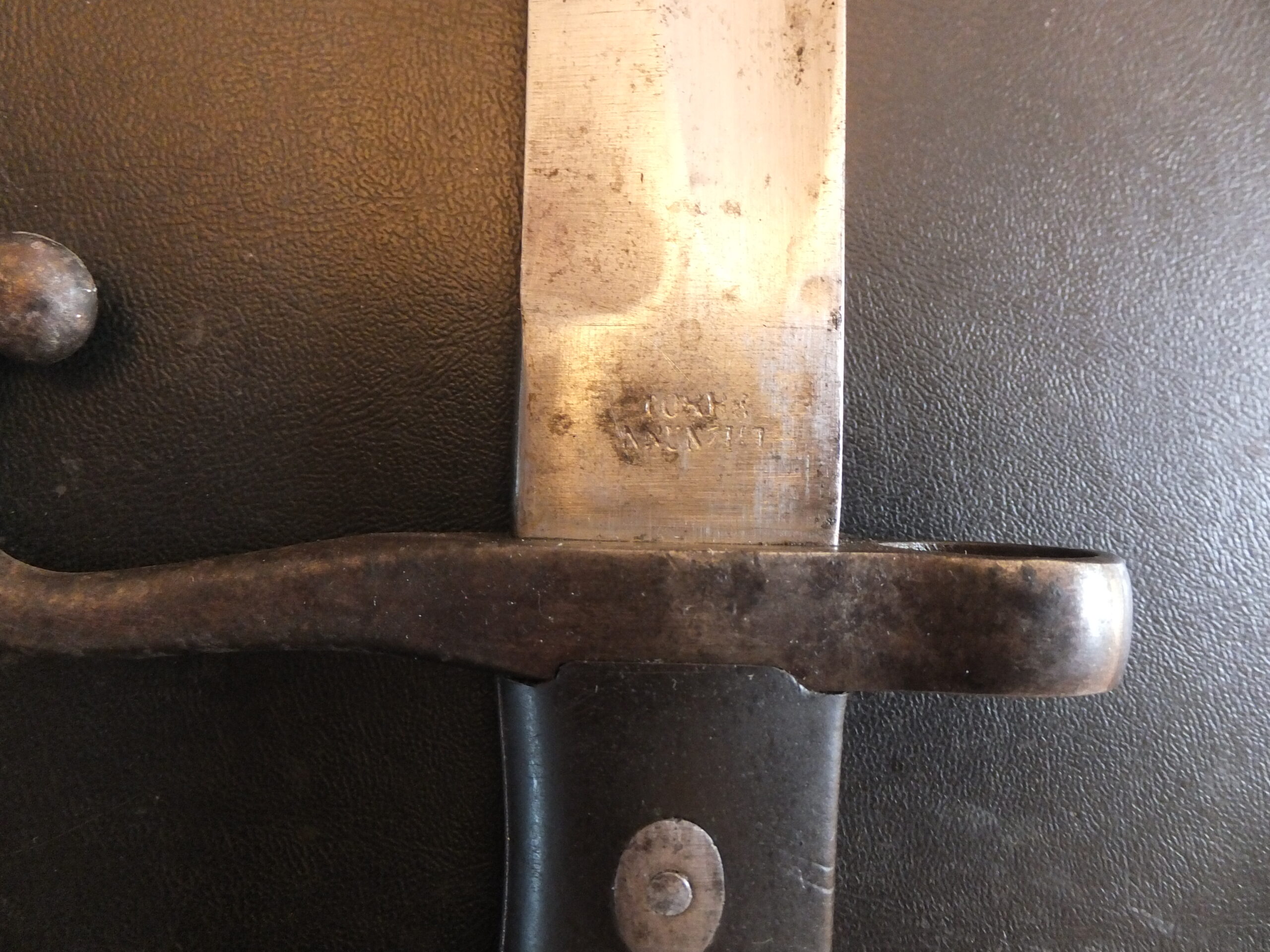

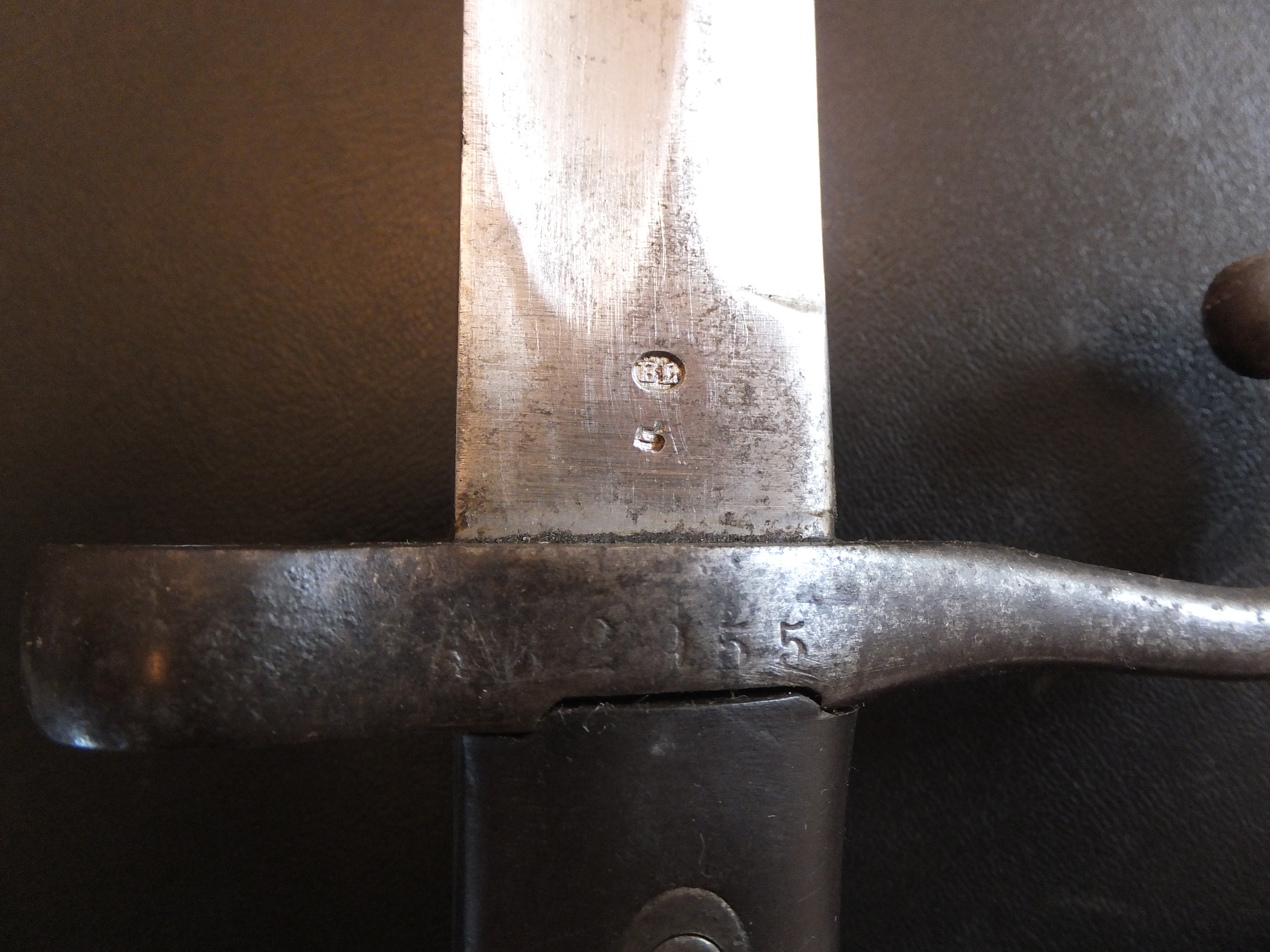

Baïonnette Vetterli 1870 ressort long marquage BC (Brescia ?) sur la poignée, C 33 sur la croisière fourreau type T

ABC 1478, BI p164

DIMENSIONS :

Longueur totale : 645mm        Longueur de la lame : 517mm Largeur de la lame : 26.2mm  Epaisseur de la lame : 7mm Diamètre douille : 17.8mm      Fourreau : 528mm

ARME A FEU : Armement Vetterli 1870

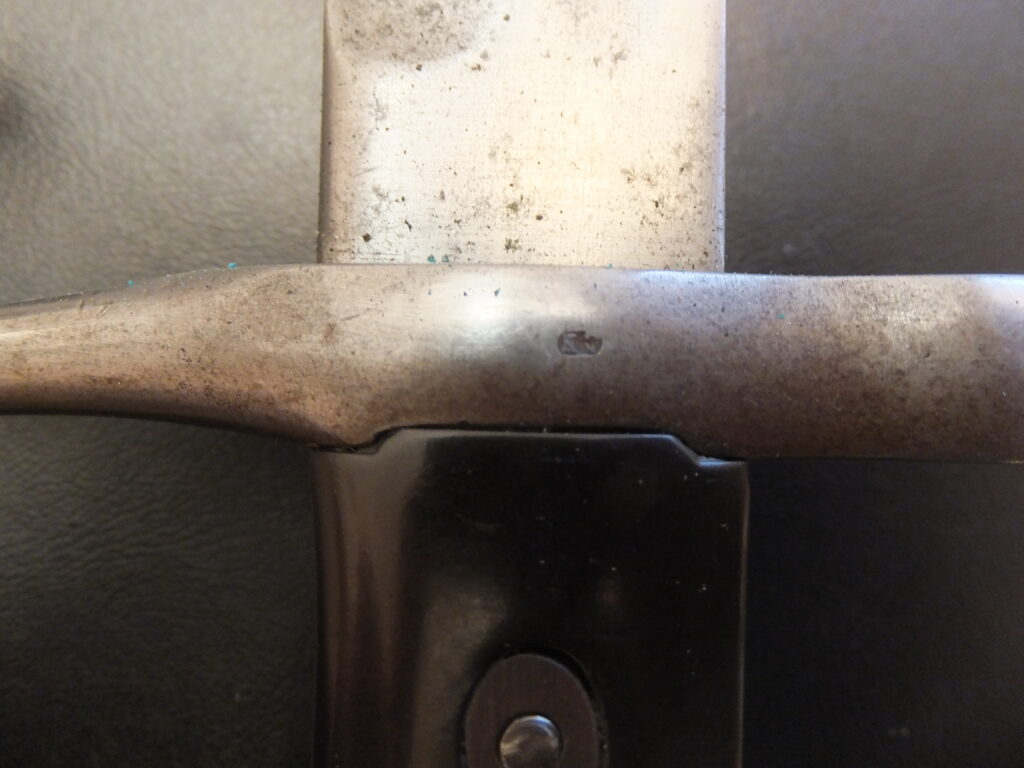

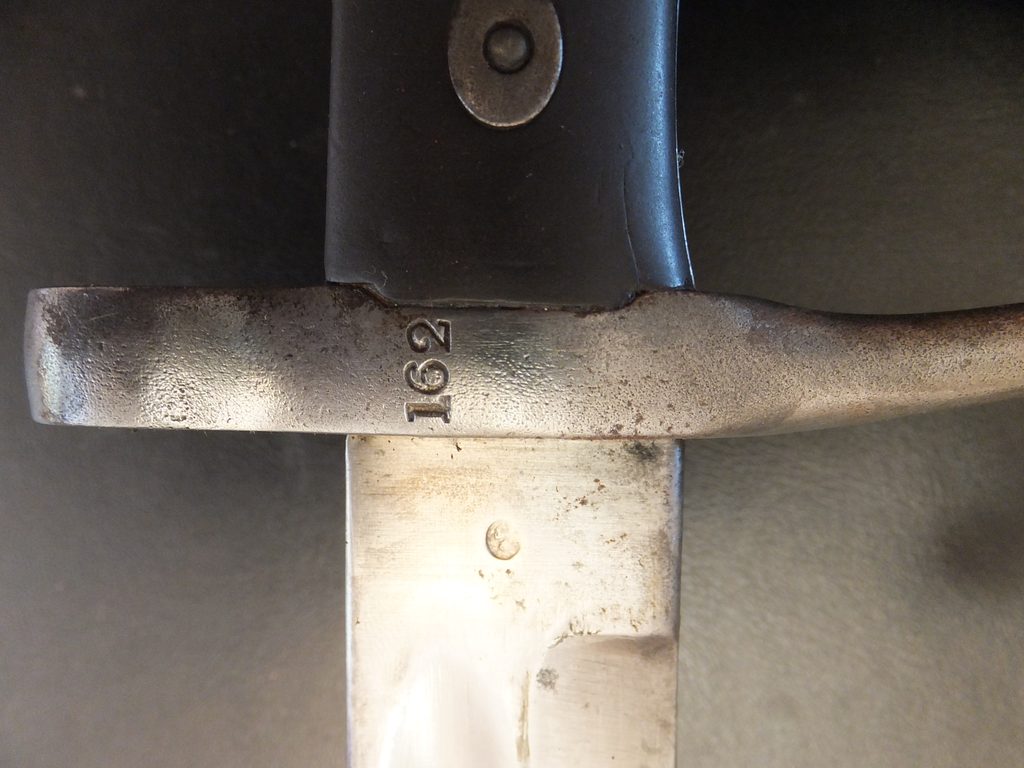

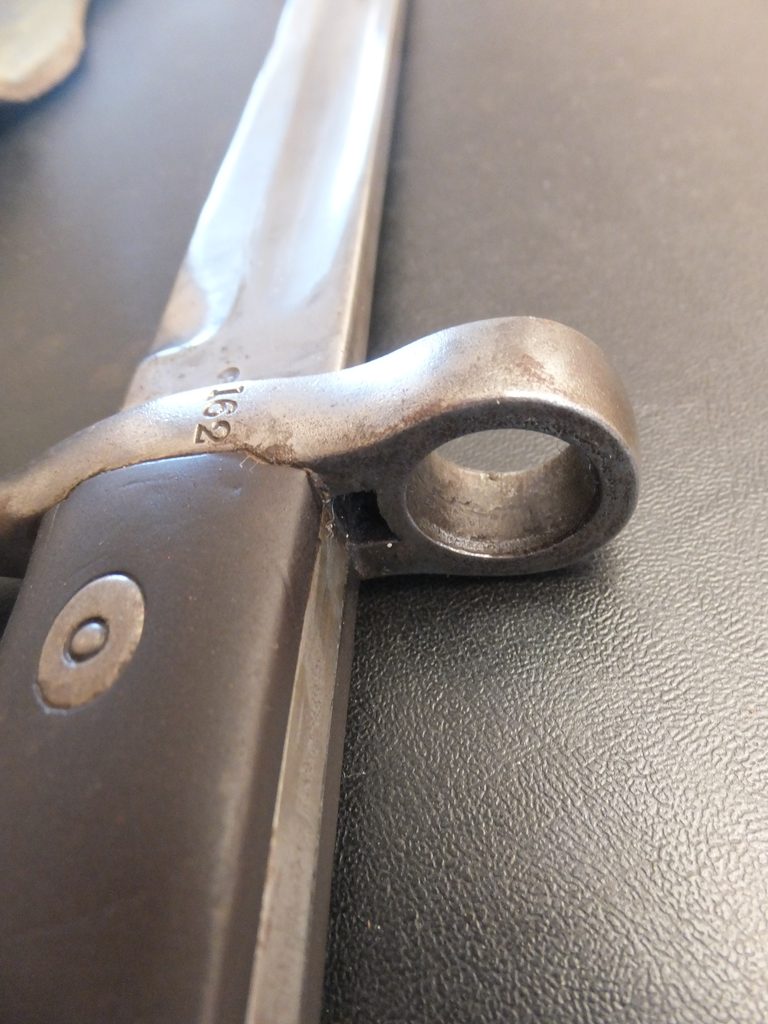

Baïonnette Vetterli 1870 ressort court type U

Cette baïonnette 70 Vetterli est particulière non par sa lame ou son fourreau mais bien par sa poignée. Ces baïonnettes dites de type U selon la nomenclature de 91, ont été fabriquées à partir de 1874. Elles furent produites en faible quantité et rapidement abandonnées en raison de l’impossibilité de les démonter en cas de réparation. La poignée est entièrement en acier, Elles présentent des plaquettes en corne dont l’extrémité arrière est en arc de cercle, la partie avant au contact de la croisière étant rectiligne. Elles sont tenues par deux vis sur cuvette, la plus en arrière tenant également le ressort de verrouillage.  Ce ressort, situé côté droit, est court. Il n’y a pas d’écrou au talon du pommeau. La rainure de fixation, en T sans chanfrein prolongée à l’avant par une petite dépression oblique selon un plan légèrement incliné. Il n’y a pas de rainure de directrice mais une encoche dans la bague au niveau de la croisière, destinée à recevoir le tenon du fusil. La croisière est en acier et comporte une bague distante de 4 mm du bord de la poignée et un quillon à extrémité arrondie, recourbé vers la lame. La lame est droite, à tranchant et contre-tranchant sur 160mm. La gouttière de 375mm présente sur chaque face, est en pointe à chaque extrémité.

Le fourreau est dit de type T, en cuir noir à bouton de suspension elliptique et bouterole à large extrémité rectiligne. La particularité de cette baïonnette repose sur sa poignée. C’est également ce qui causera son abandon rapide. La poignée en laiton cannelée du type E a été remplacée ici par une poignée en acier munie de plaquettes en corne à la forme originale. Le ressort de verrouillage est plus court que sur le type E et à droite. La croisière a conservé son long quillon mais a perdu l’éperon et la bague a perdu ses rosettes et sa vis de réglage.  La caractéristique la plus importante repose sur l’absence d’écrou au talon du pommeau. La poignée est ainsi non démontable rendant impossible les réparations notamment lorsque la lame était cassée.

Baïonnette Vetterli 1870 ressort court sans écrou type U matricule E 5230

ABC 1476, BI p158

DIMENSIONS :

Longueur totale : 644mm        Longueur de la lame : 517mm Largeur de la lame : 26.8mm  Epaisseur de la lame : 6.8mm Diamètre douille : 17.9mm      Fourreau : 535mm

ARME A FEU : Armement Vetterli 1870

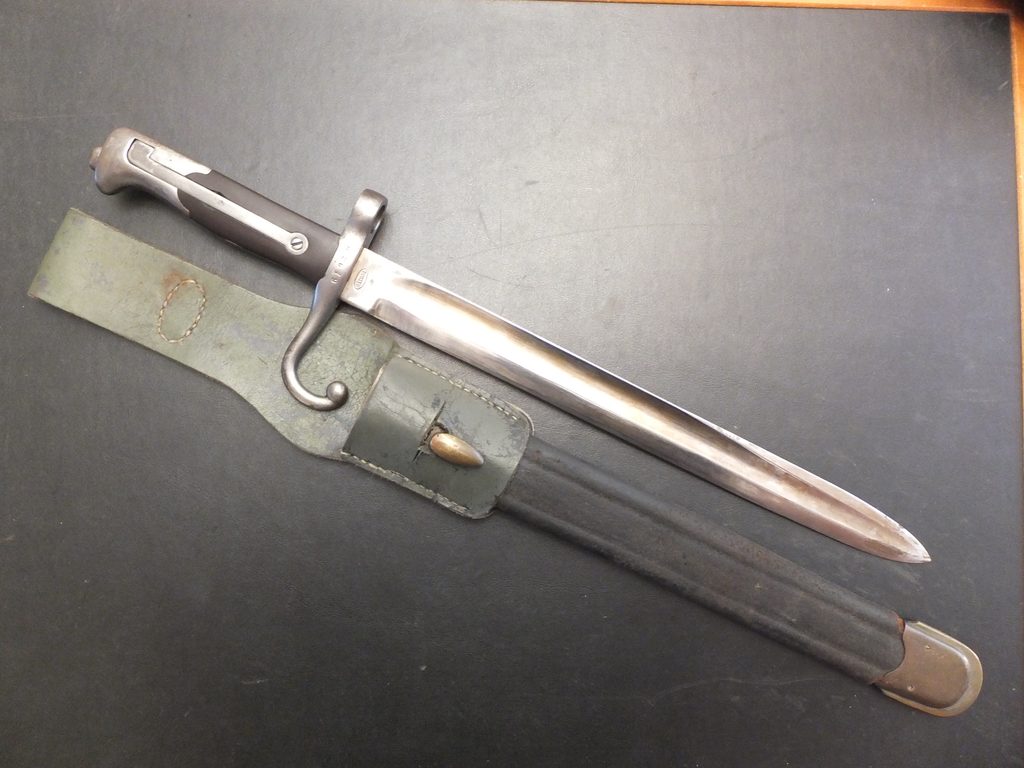

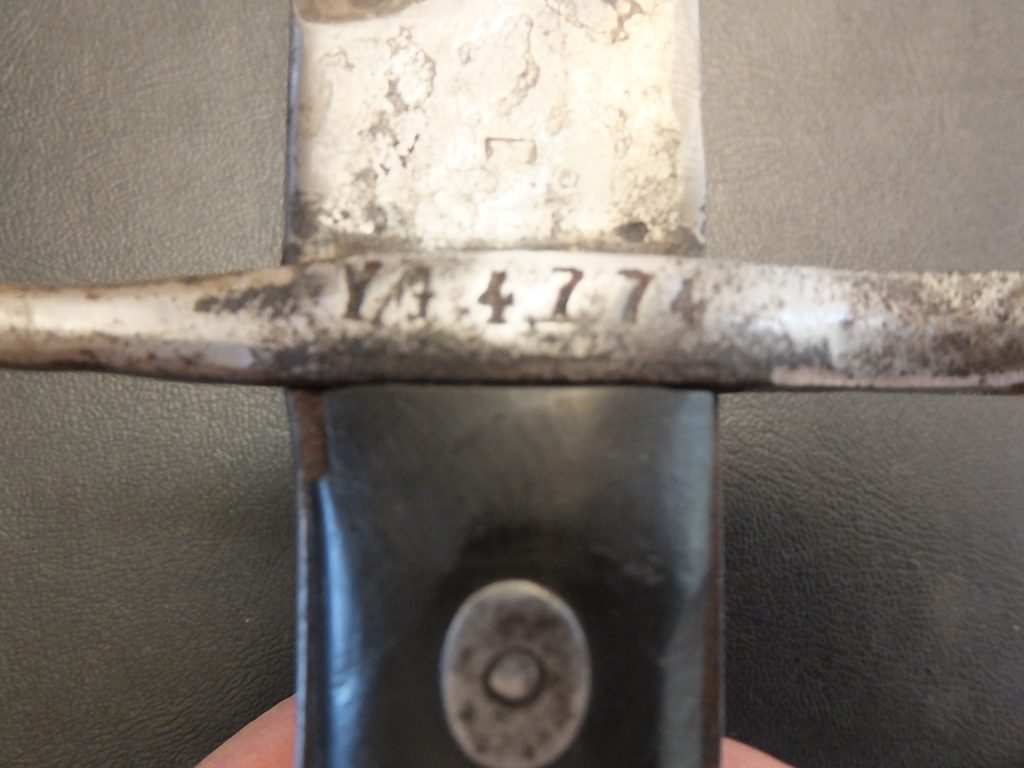

Baïonnette Italienne Vetterli 1870 ressort court type Z

La baïonnette type Z ne semble pas présenter de grandes différences par rapport au type U. il n’en est rien en réalité tant la poignée est différente. La poignée est en acier avec des plaquettes en corne similaire au type U mais elles sont légèrement encastrées à l’avant dans un logement pratiqué dans la croisière. Elles sont également tenues par 2 vis sur cuvette dont la plus arrière tient également le ressort court côté droit. Le talon du pommeau présente un gros écrou dans lequel vient se visser l’extrémité filetée de la soie, cette dernière ayant traversé le pommeau de part en part. La rainure de fixation est  sans chanfrein et se termine par une petite dépression à plan incliné. Il n’y a pas de rainure de directrice mais une encoche dans la bague au niveau de la croisière pour recevoir le tenon du fusil. La partie métallique visible entre les plaquettes est plus épaisse que le type U (8mm au lieu de 3mm). La bague sans rosette de la croisière ne présente pas de vis de réglage, le quillon long est recourbé vers la lame et terminé par une extrémité arrondie. La lame est droite, à tranchant et contre-tranchant et gouttières à extrémités pointues de chaque côté.

Le fourreau en cuir noir à garnitures en laiton courtes.  La chape présente des bords parallèles et un bouton de suspension étroit, ovale, vissé sur l’embase. La bouterolle se découpe sur le cuir selon une courbe concave. Elle se termine en un arrondi assez large bordé d’un dard tout autour. Elle est fixée au cuir par 2 petits rivets sur chaque face. Le cuir présente de forts bourrelets au contact de la garniture et deux traits longitudinaux formant un bourrelet de chaque côté.

Comme indiqué plus haut, les transformations externes de la poignée sont en réalité beaucoup plus importantes que ce qu’il n’y parait. Le pommeau est percé au talon pour permettre le passage de l’extrémité de la soie, il est prolongé au dos et du côté opposé par deux branches métalliques de 8mm d’épaisseur qui forment, à l’avant, une fourche à l’intérieur de laquelle vient se loger la soie. Cette dernière n’occupe pas tout l’espace ainsi ménagé et se termine par une tige filetée destinée à recevoir l’écrou au talon du pommeau. Une fois les plaquettes en place, ce sont les deux branches décrites qui apparaissent entre elles. Apparue en 1879, cette version voit également les plaquettes en corne replacées par des plaquettes en ébonite ou en bakélite. Le démontage rend cette arme réparable et semble plus résistante que sa devancière.

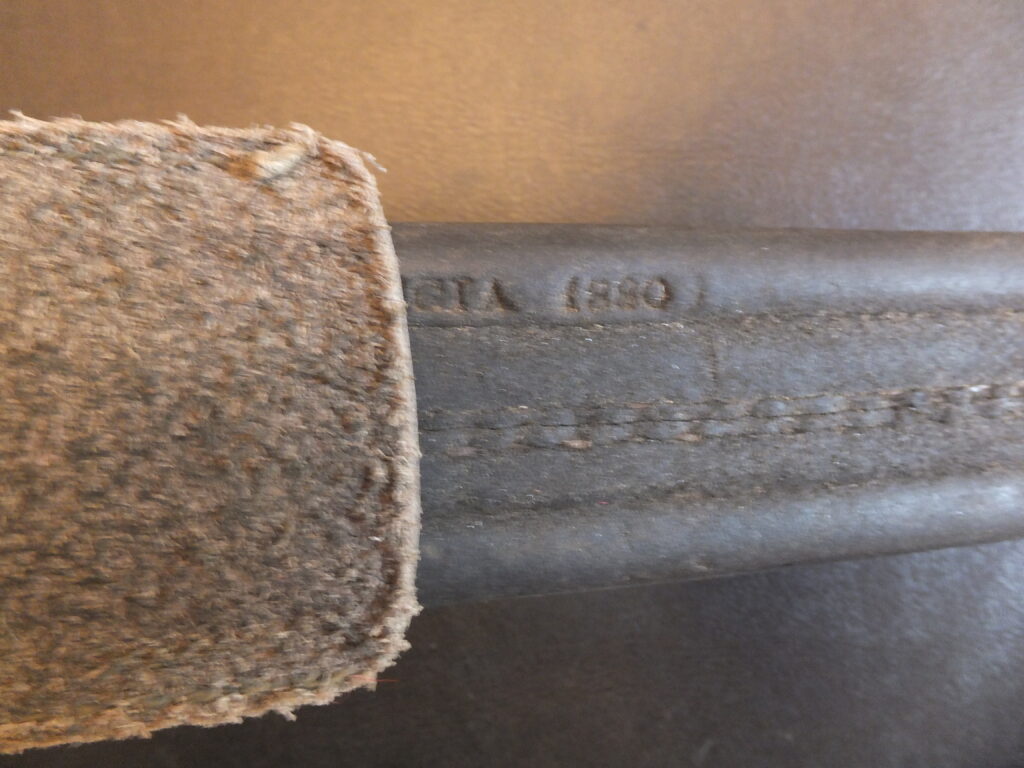

Baïonnette Vetterli 1870 ressort court matricule B 3349 fourreau Torino 1880

ABC 1477, BI p161

DIMENSIONS :

Longueur totale : 645mm        Longueur de la lame : 518mm Largeur de la lame : 26mm  Epaisseur de la lame : 7mm Diamètre douille : 17.7mm      Fourreau : 537mm

ARME A FEU : Armement Vetterli 1870

Baïonnette M1870 raccourcie 1916

En 1916, de nombreuses baïonnettes 1916 ont été modifiées en ramenant la lame à environ 230mm. Les parties restantes de la lame furent alors utilisées pour faire des couteaux de tranchée. On retrouve toutes les variations de poignées des modèles longs d’origine. Dans certains cas rares, le quillon a été conservé  mais le plus souvent il a été coupé par commodité d’utilisation. La poignée est en acier. Les plaquettes sont en matière synthétique, parfois en bois et conserve le profil en arc convexe habituel à l’arrière, la partie avant étant légèrement encastrée dans la croisière ou au ras de la croisière selon le modèle d’origine. Le ressort extérieur côté droit peut être long ou court. Les plaquettes sont tenues par 2 vis sur cuvettes visibles côté gauche. Le talon du pommeau comporte un écrou visé sur l’extrémité filetée de la soie, plus rarement elle ne comporte pas d’écrou. La rainure de fixation sans chanfrein se termine par un plan incliné et il n’y a pas de rainure de directrice. La croisière est celle du modèle original, elle comporte une bague sans rosettes ni vis de réglage, mais elle a été redressée et le quillon a été partiellement redressé. La lame a été recoupé à 230mm bien que des variations sont souvent rencontrées, et de fait les gouttières se prolongent jusqu’à l’extrémité de la lame.

Le fourreau est le fourreau d’origine en cuir noir à garnitures en laiton ou en acier dont la longueur a été adaptée à la lame.  Les autres caractéristiques étant conservées.

Baïonnette M1870 type U sans écrou raccourcie 1916 poinçon DB,  matricule VU 1548, fourreau marqué Torre Annunziata 1884

ABC 315-4, BI p214

Baïonnette M1870 raccourcie 1916 marquage SA, Brescia, matricule TAT 0558

ABC 315, BI p214

Baïonnette M1870 raccourcie 1916 matricule XU 2899

ABC 315, BI p214

DIMENSIONS :

Longueur totale : 362mm        Longueur de la lame : 230mm Largeur de la lame : 24mm  Epaisseur de la lame : 5.5mm Diamètre douille : 17.7mm      Fourreau :267mm

ARME A FEU : Fusil Vetterli modèle 1870 cal 10.4mm et 1870 converti cal 6.5mm

Baïonnette M1870-87 Troupe d’Afrique

Ce Modèle, adopté en 1887, fût distribué aux troupes coloniales d’Afrique. La poignée est similaire à celle de la baïonnette 1870 type réglementaire. La lame est cruciforme, très forte à sa base en s’amincissant rapidement vers la pointe. Contrairement à ce que certains ont prétendus, il ne s’agit en rien d’une lame de baïonnette à douille réutilisée.

Le fourreau est en cuir marron sur forme en bois, à garnitures métalliques.

Baïonnette M1870-87 Troupe d’Afrique marquage MA, matricule G1110

ABC 498, BI p167

Baïonnette M1870-87 Troupe d’Afrique marquage PS, matricule M26837

ABC 498, BI p167

DIMENSIONS :

Longueur totale : 402mm        Longueur de la lame : 280mm Largeur de la lame : 25.5mm  Epaisseur de la lame : 12.5mm Diamètre douille : 18mm      Fourreau :307mm

ARME A FEU : Fusil modèle 1870-87 TA (Troupes d’Afrique)

Baïonnette Ersatz M1870-87

Certaines lames destinées au modèle 70-87 TA ont été utilisées pendant la guerre. La poignée fabriquée d’une seule pièce en facilitait grandement la production. Ces baïonnettes sont de ce fait considérées comme des ersatz. Poignée en laiton à ressort long et à croisière comportant un petit quillon droit se terminant par une boule. A l’origine, ces poignées étaient recouvertes d’une peinture noire. La lame est celle du modèle initial.

Le fourreau est en cuir verni noir à garnitures laiton

Baïonnette Ersatz M1870-87 marquage MA

ABC 500, BI p230

DIMENSIONS :

Longueur totale : 402mm        Longueur de la lame : 280mm Largeur de la lame : 25.5mm  Epaisseur de la lame : 12.5mm Diamètre douille : 18mm      Fourreau :307mm

ARME A FEU : Fusil modèle 1870-87 TA (Troupes d’Afrique)

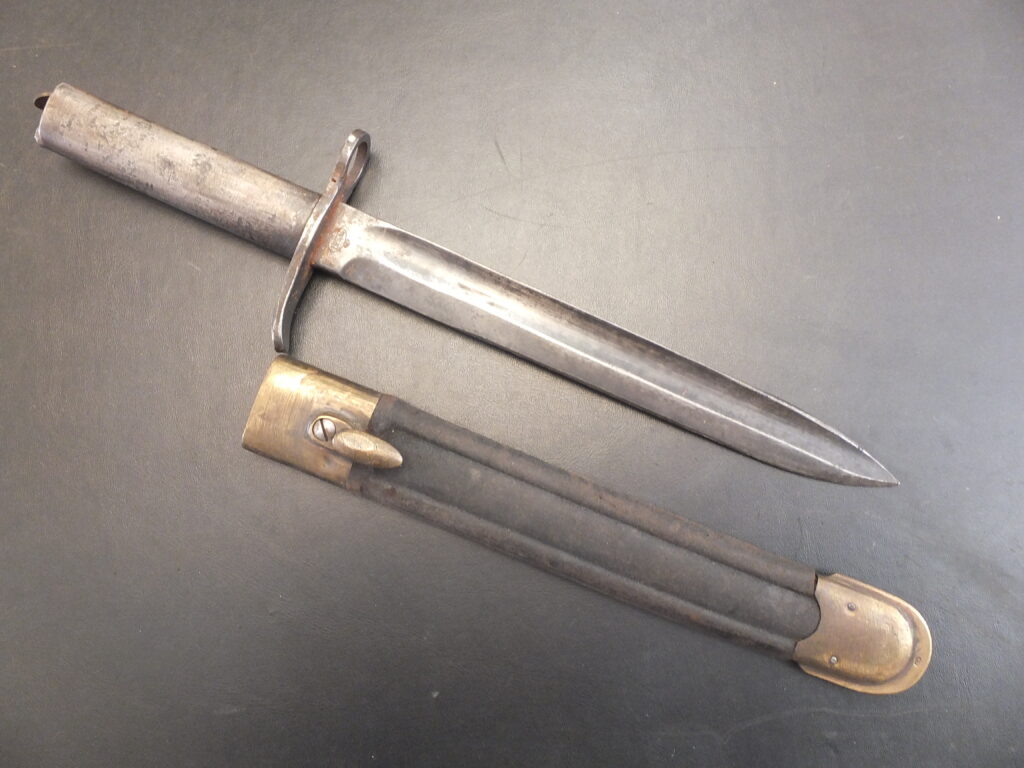

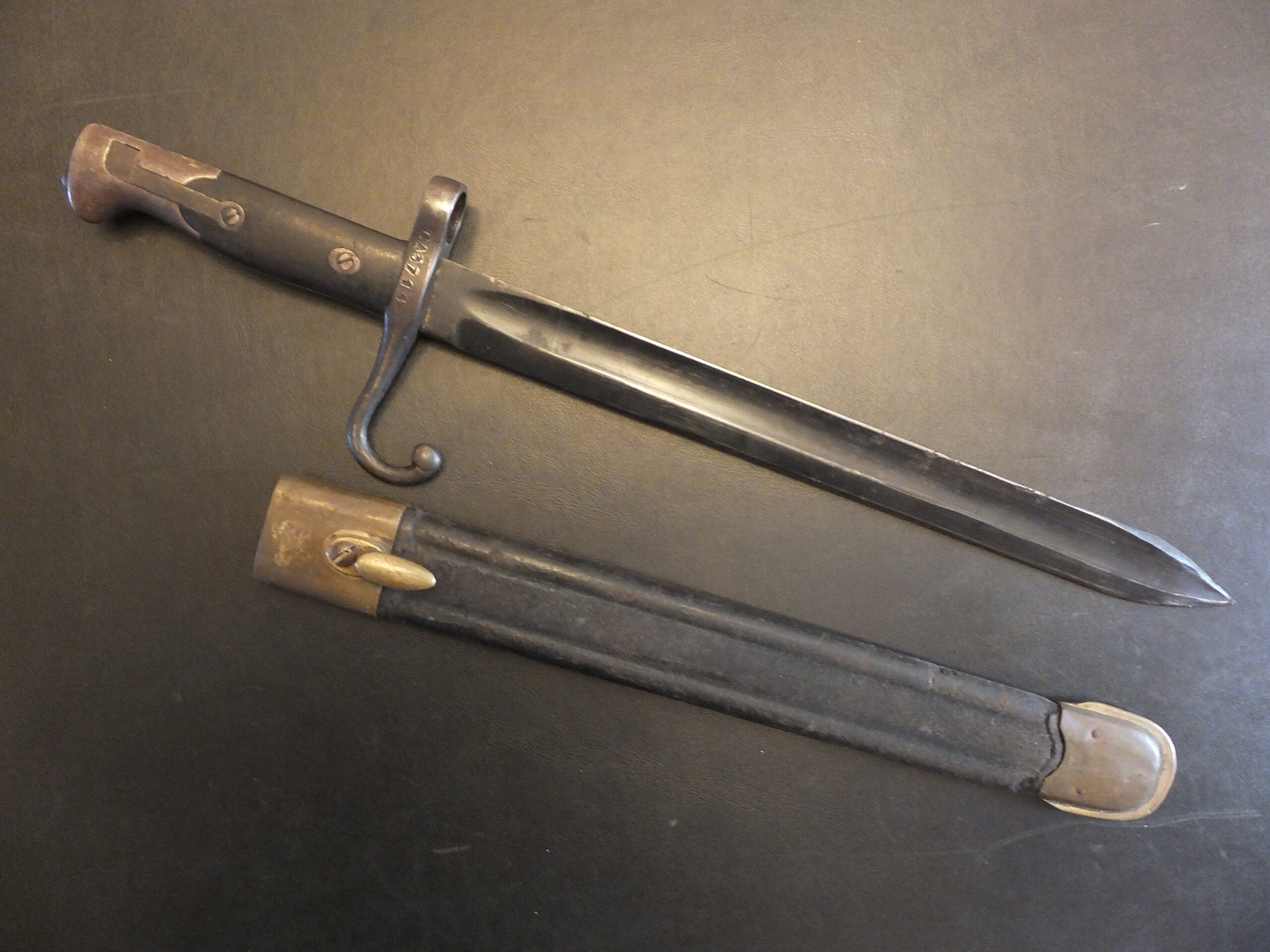

Baïonnette M1870-87-16

EN 1916, de nombreuses baïonnettes 1916 ont été modifiées en ramenant la lame à environ 230mm. Pour la plupart, le quillon a été modifié et le diamètre de la bague conservé pour le fusil Vetterli.  Certaines, plus rares, ont une lame de longueur différente, environ 310mm, elles ont conservé le quillon recourbé d’origine, mais ont un diamètre de bague modifié et retubé à 14.4mm.  Cependant, on ne sait toujours pas à quel fusil elles étaient destinées. La poignée est celle du modèle 1870, les plaquettes sont en matière synthétique se terminant en arrondi sur le pommeau. Le ressort extérieur, plat, court ou long est tenu par vis. L’écrou de fixation de la soie au talon du pommeau est présent.  Le quillon d’origine recourbé vers la lame à été conservé mais la bague a été modifiée et ramené à 14.4mm. La lame mesure 310 mm environ et les gouttières se poursuivent jusqu’à la pointe.

Le fourreau en cuir noir à garnitures laiton est adapté à la nouvelle dimension de la lame.

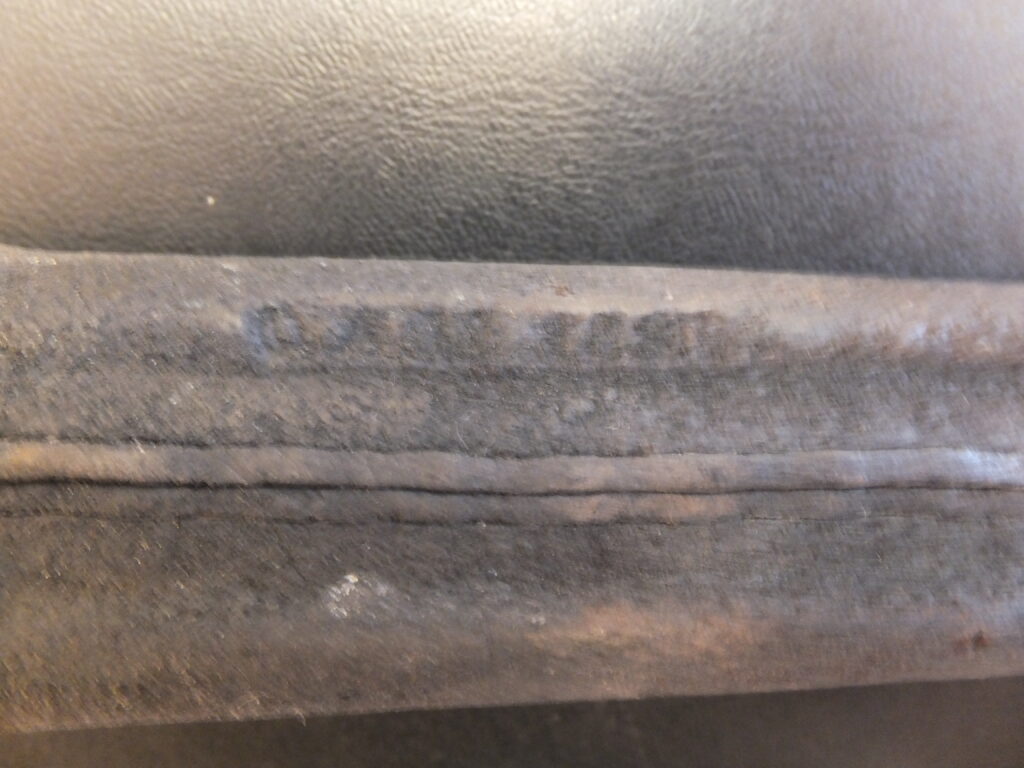

Baïonnette M1870-87-16 ressort long matricule C1025, fourreau OAM 1893

ABC 616-1, BI p221

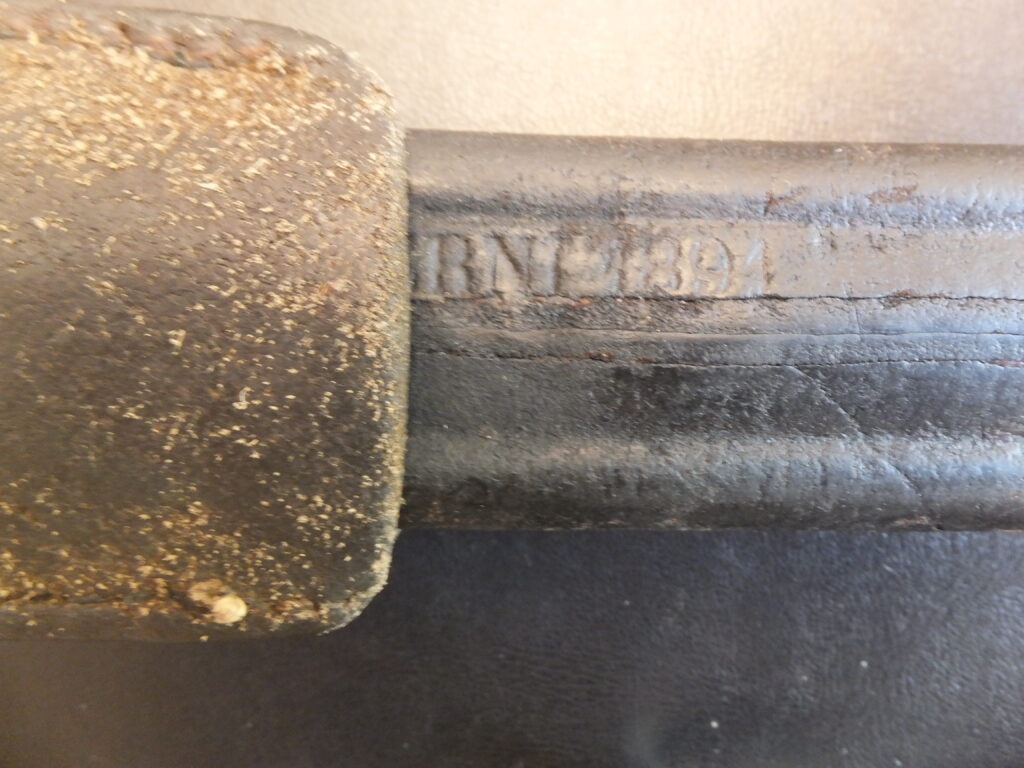

Baïonnette M1870-87-16 ressort court  TERNI SG matricule KL2007 246

Baïonnette M1870-87-16 ressort court  matricule CA3714

ABC 616-2, BI p221

DIMENSIONS :

Longueur totale : 436mm        Longueur de la lame : 309mm Largeur de la lame : 26.5mm  Epaisseur de la lame : 7.4mm Diamètre douille : 14.4mm      Fourreau :330mm

ARME A FEU : Arme indéterminée

Baïonnette Ersatz M1870-87-16

Cette baïonnette à poignée en laiton et à lame du modèle 1891 sont des armes de crise et furent utilisées par les troupes de réserve au cours de la première guerre mondiale. Elle fût utilisée sur le fusil Vetterli 1871 raccourci et recalibré Carcano 6.5mm. La poignée est en laiton monobloc, y compris la croisière. La soie est fixée par un écrou acier au talon du pommeau. La croisière combine un quillon de type 1891 avec une bague de 17.5mm. Un ressort plat et long se situe côté droit. Cette poignée était initialement peinte en noire. La lame est du type M1891 standard.

Le fourreau est également du modèle 1891 standard à garnitures laitons.

Baïonnette Ersatz M1870-87-16 marquage MA  matricule KB6898

ABC 570, BI p232

Baïonnette Ersatz M1870-87-16 marquage MA  matricule C4065, macaron du fabricant Luigi Franchi à Brescia. Marquage SG et A.C.T 1918 PS sur le fourreau.

ABC 570, BI p232

DIMENSIONS :

Longueur totale : 425mm        Longueur de la lame : 300mm Largeur de la lame : 22mm  Epaisseur de la lame : 5mm Diamètre douille : 17.5mm      Fourreau :320mm

ARME A FEU : Fusil Vetterli Vitali modèle 1871 et  71-87 et fusils Vetterli 1871 recalibrés en cal 6.5mm Carcano

Baïonnette M1891 de cavalerie

Cette baïonnette pliante est composée d’un adaptateur dont les dimensions peuvent varier, avec ou sans point de mire et d’une lame pliante maintenue soit en position de combat soit repliée, par un poussoir à ressort, par un système de verrouillage à verrou basculant ou par un poussoir longitudinal. Cette baïonnette ne comporte pas de fourreau.

Baïonnette Modèle 1891 de cavalerie, marquage PS pour le fabricant POLOTTI SCHERMA à Lummezzane (Brescia).

ABC 276-3, BI p.207

Baïonnette Modèle 1891 de cavalerie, marquage MA 196 (adaptateur)/195 lame

ABC 276-2, BI p.207

Baïonnette Modèle 1891 de cavalerie, marquage SB 45.

ABC 276-1, BI p.207

DIMENSIONS :

Longueur totale sans adaptateur : 347mm        Longueur de l’adaptateur : 47mm Largeur de la lame : 12mm  Epaisseur de la lame : 15mm Longueur totale avec adaptateur en position replié : 362mm      Longueur totale avec adaptateur en position de combat :357mm

ARME A FEU : Mousqueton de cavalerie modèle 1891 Carcano

Baïonnette M1870-87-91-15 pour M Vetterli

Cette Baïonnette est en réalité une baïonnette -modèle 1891 mais pour laquelle le pommeau est modifié et la croisière est différente afin d’être utilisée sur le fusil 1870-87-15

Baïonnette M1891 pour M Vetterli poinçon MA, fourreau ARET40

ABC 538-5 BI P234

Cette Baïonnette est en réalité une lame et une croisière de baïonnette -modèle 1891 mais pour laquelle la poignée est celle d’une baïonnette vetterli 1870 d’être utilisée sur le fusil 1870-87-15

Baïonnette poignée M1870 croisière et lame M1891 pour M Vetterli poinçon PM, PT9226, fourreau PS 1942

BI P235

DIMENSIONS :

Longueur totale : 415mm        Longueur de la lame : 299mm Largeur de la lame : 22.5mm  Epaisseur de la lame : 4.8mm Diamètre douille : 17.8mm      Fourreau :316mm

ARME A FEU : Pour le fusil Vetterli 1871

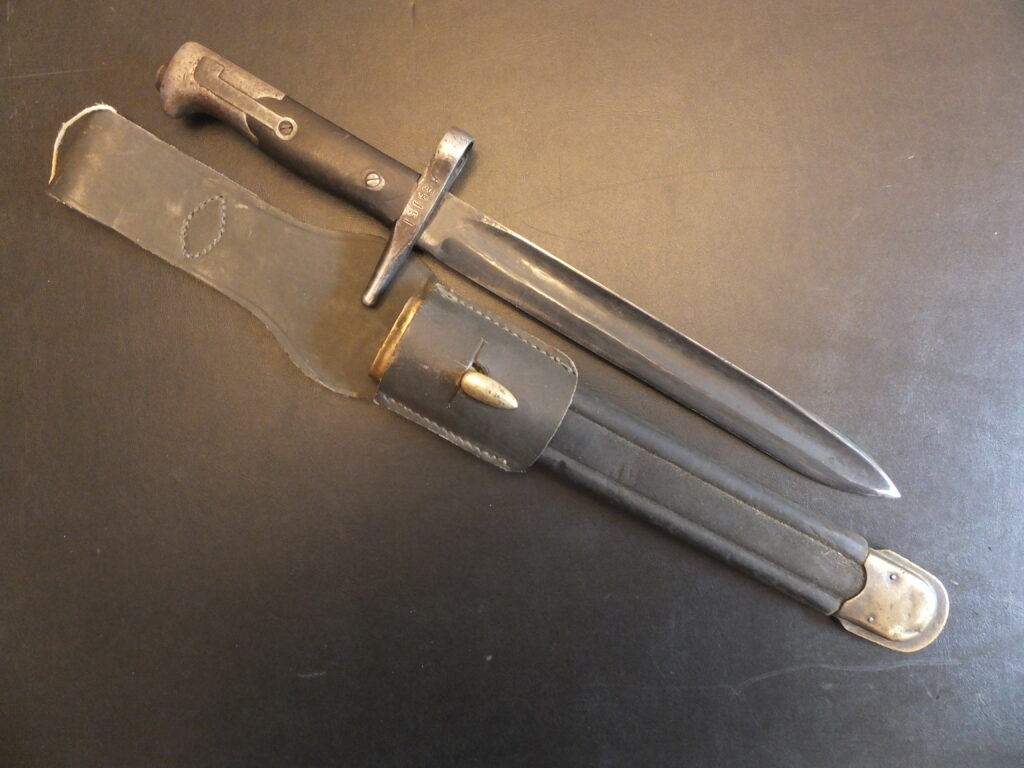

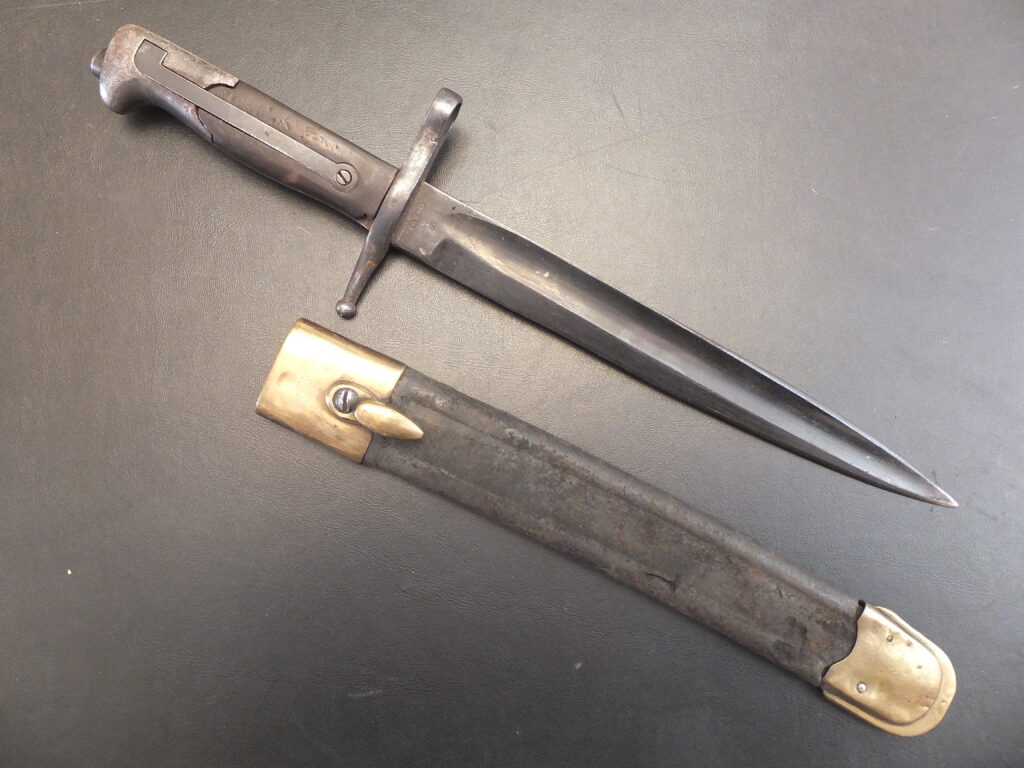

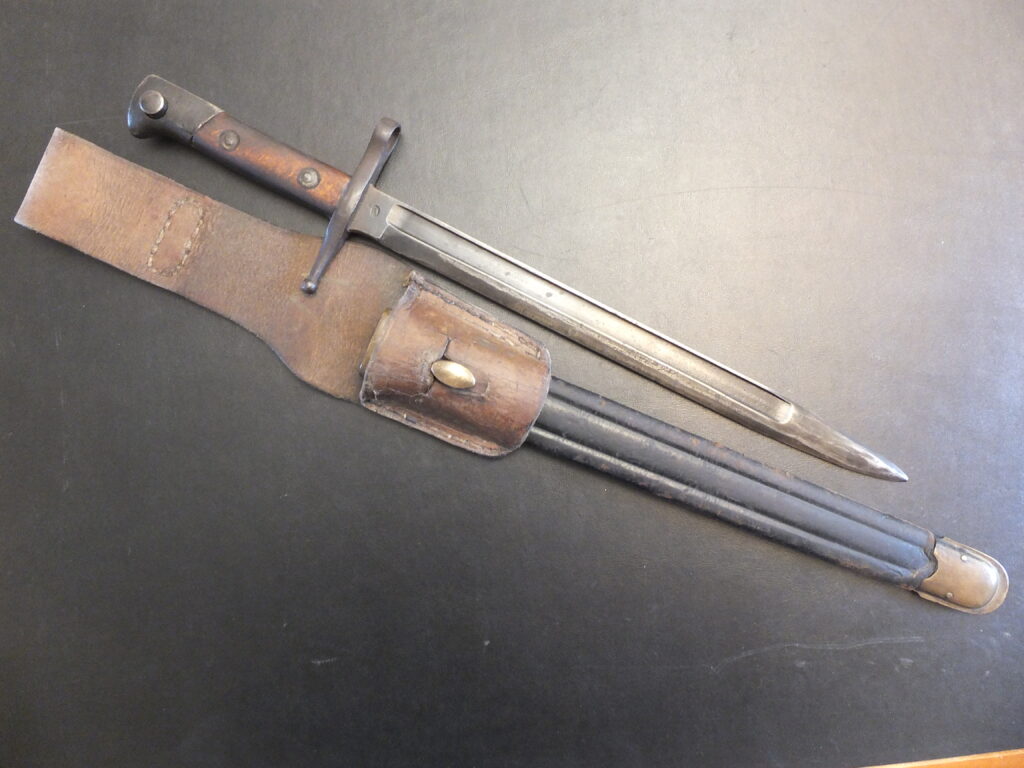

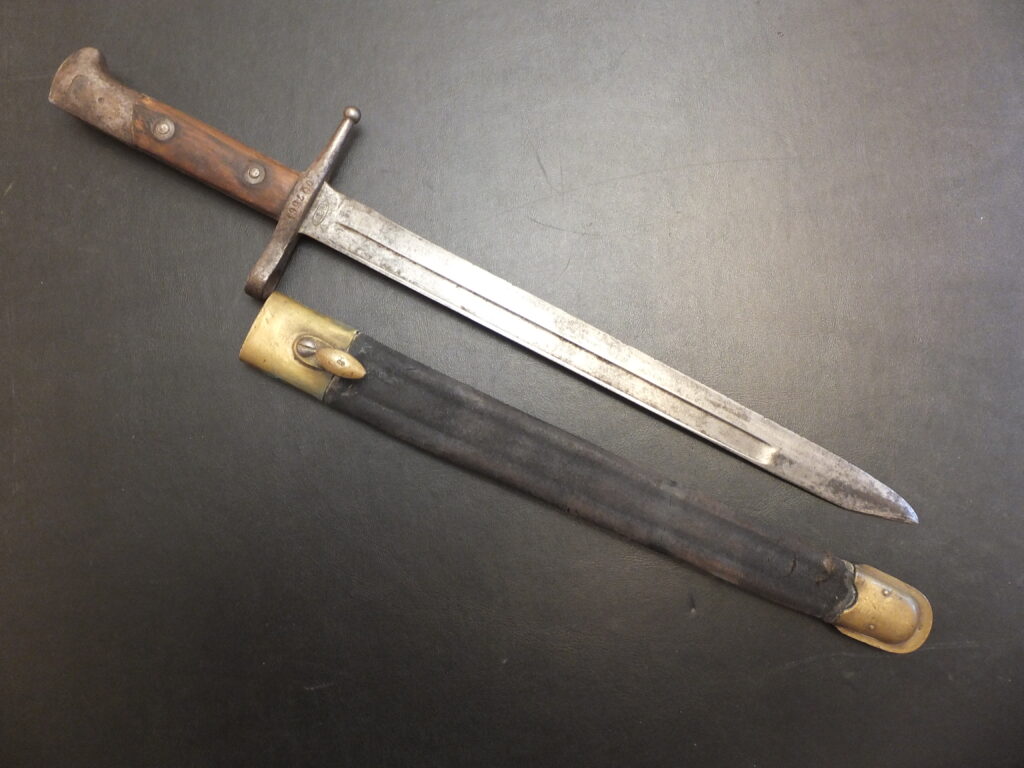

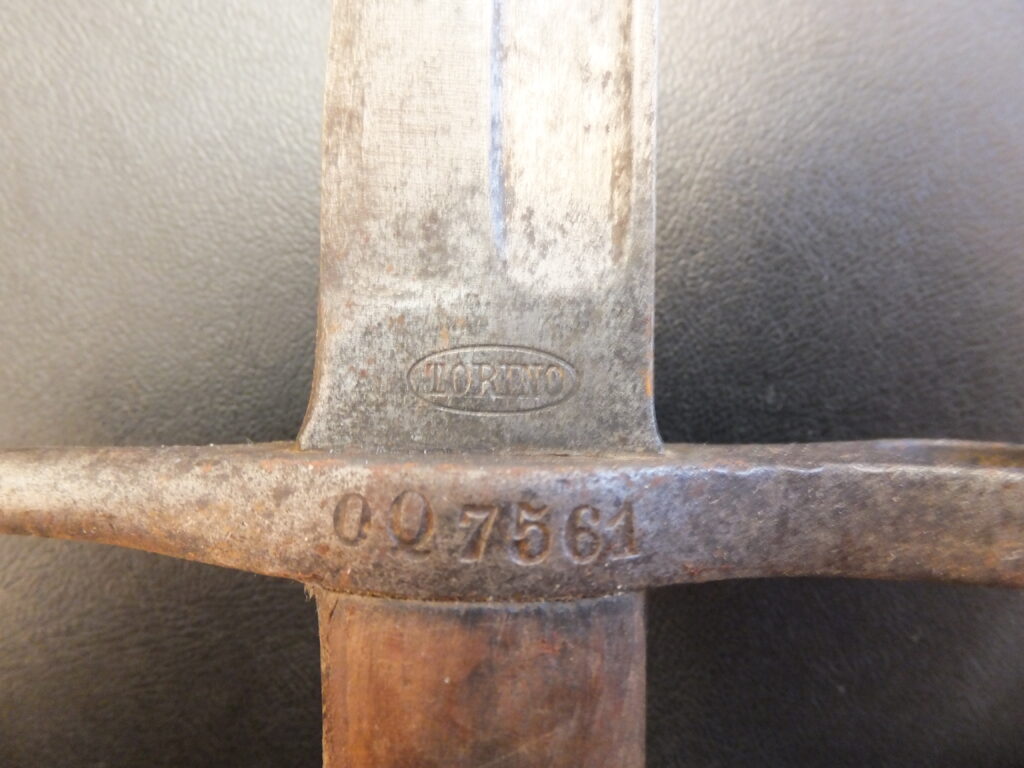

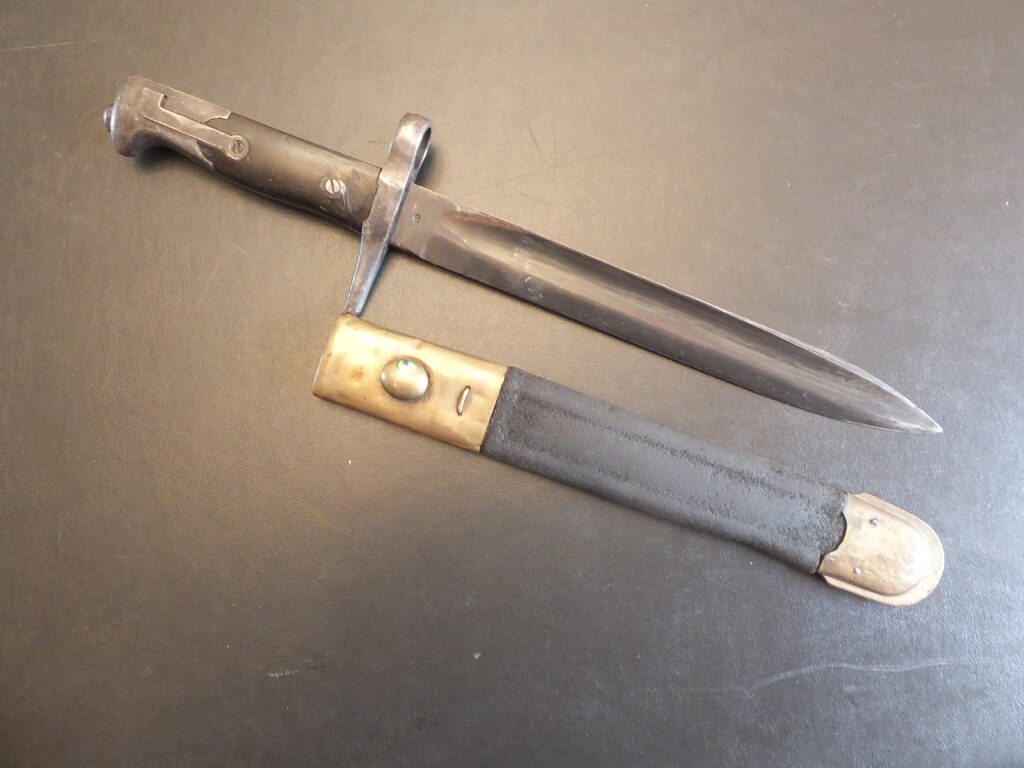

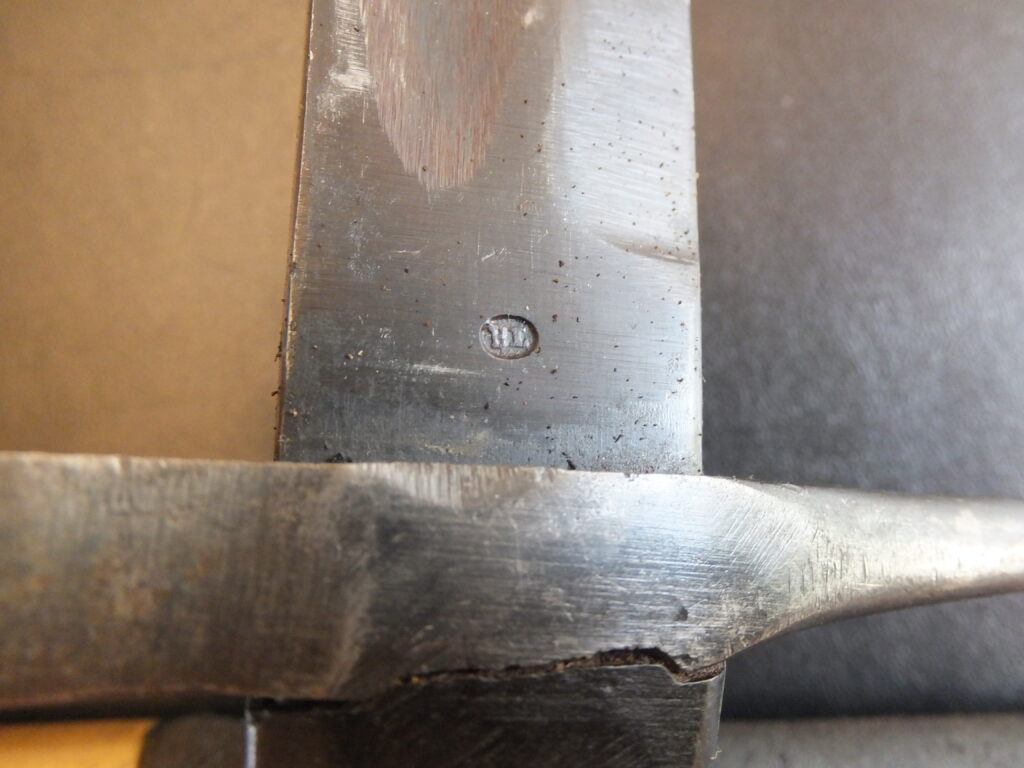

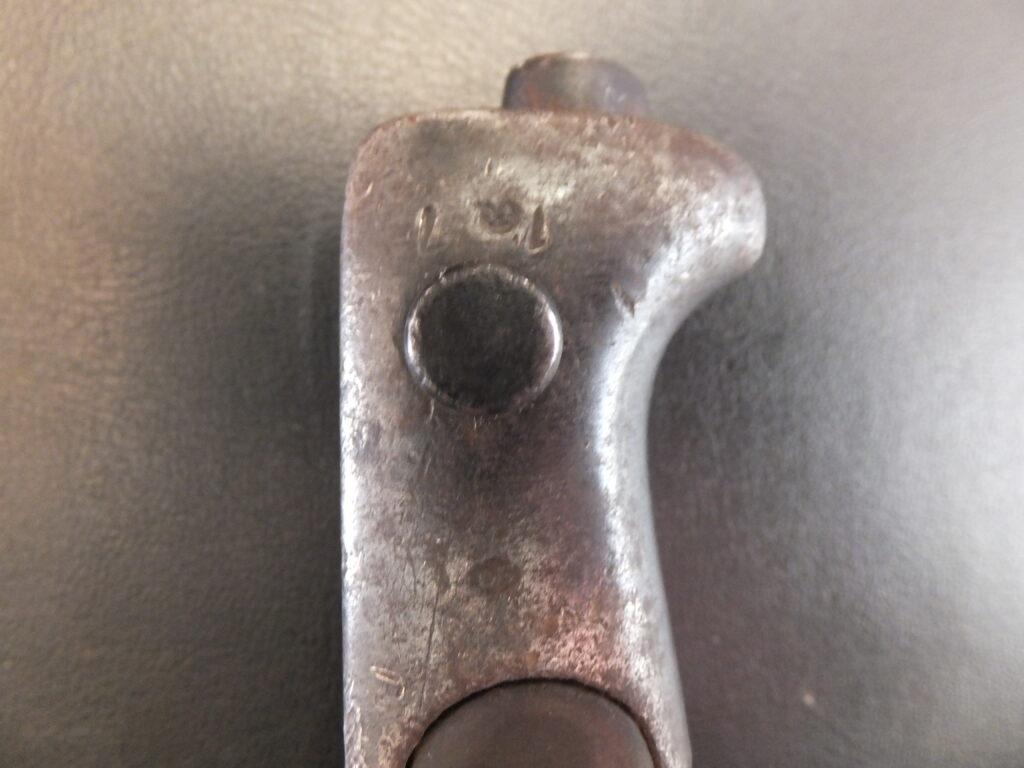

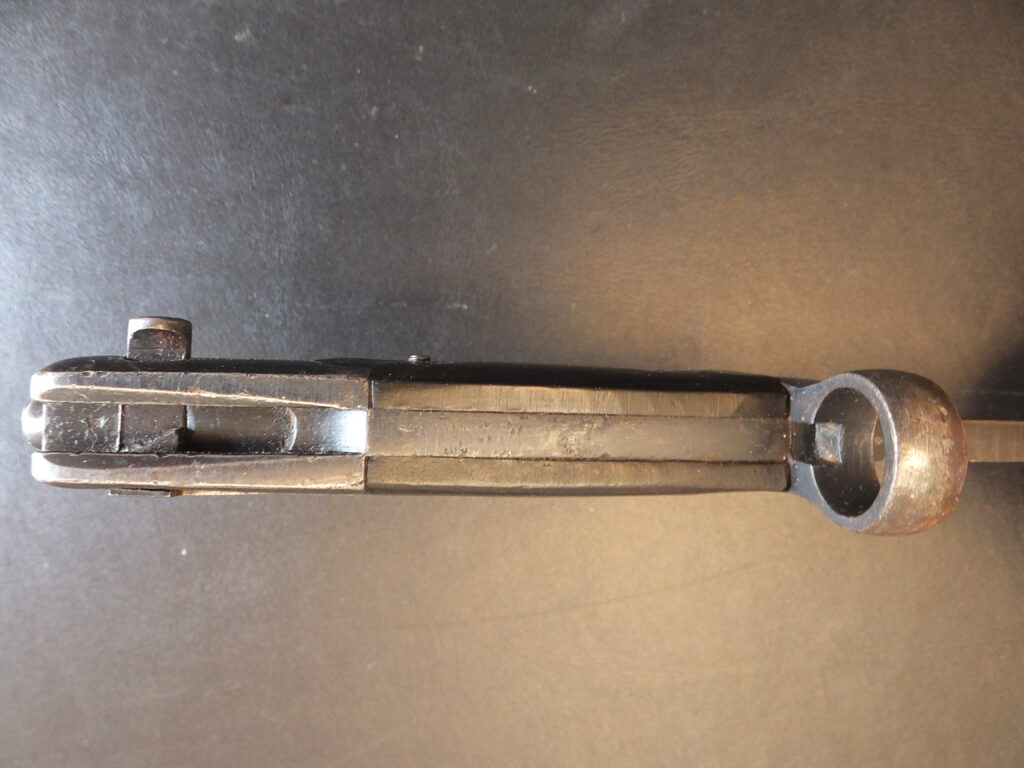

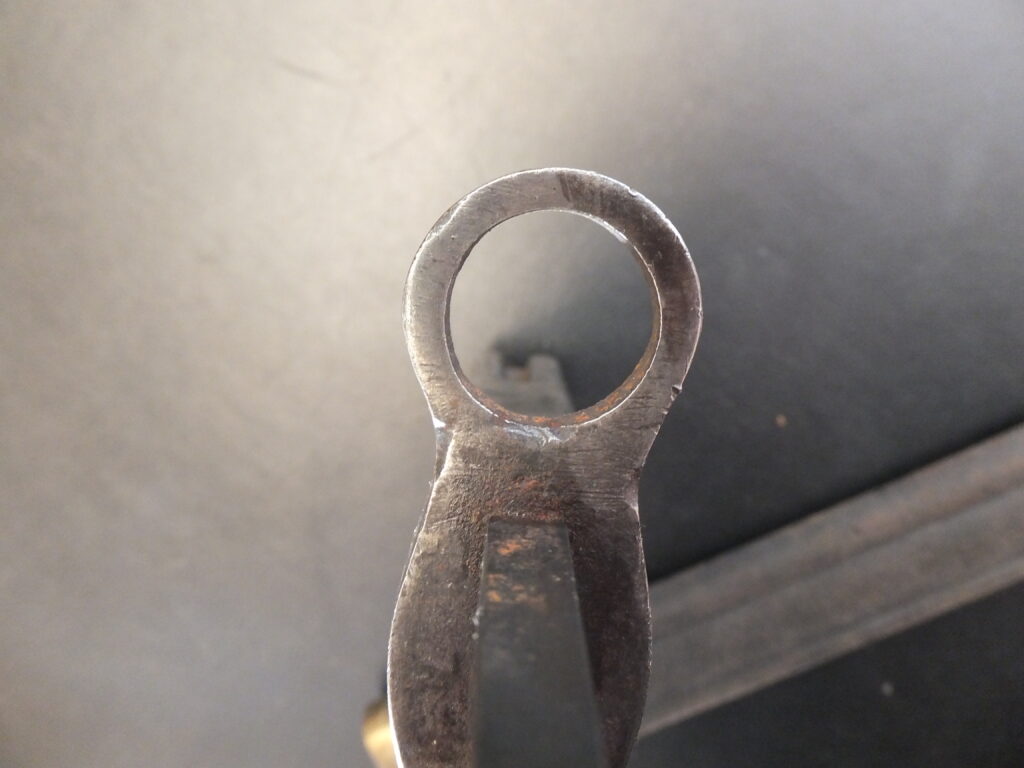

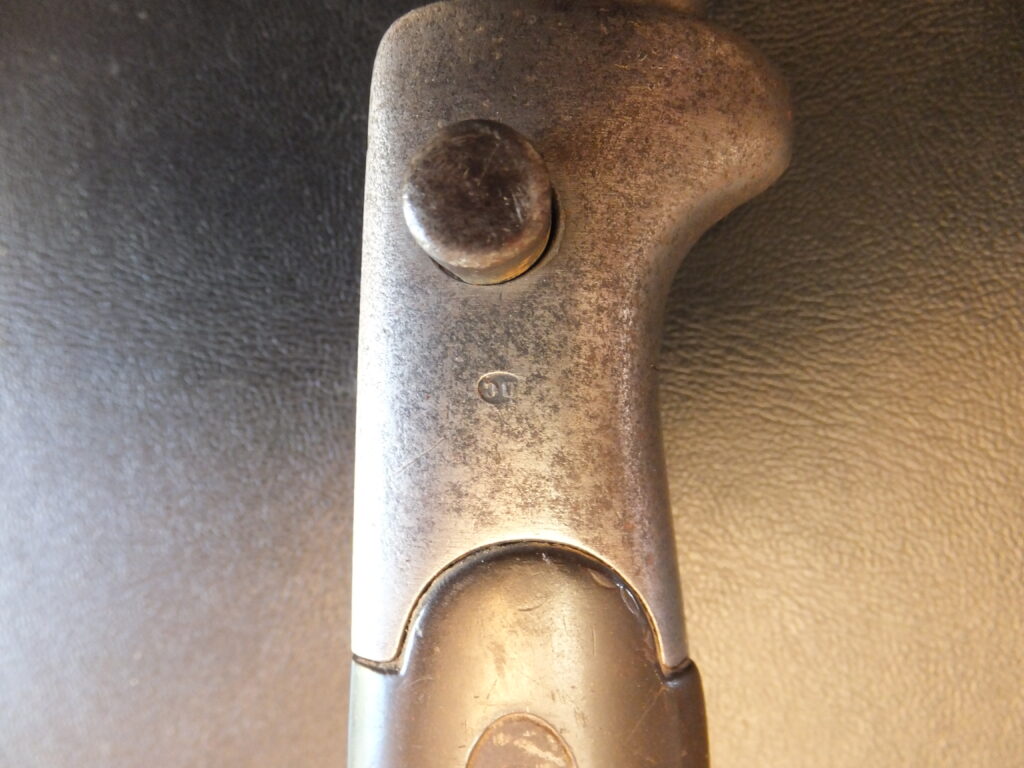

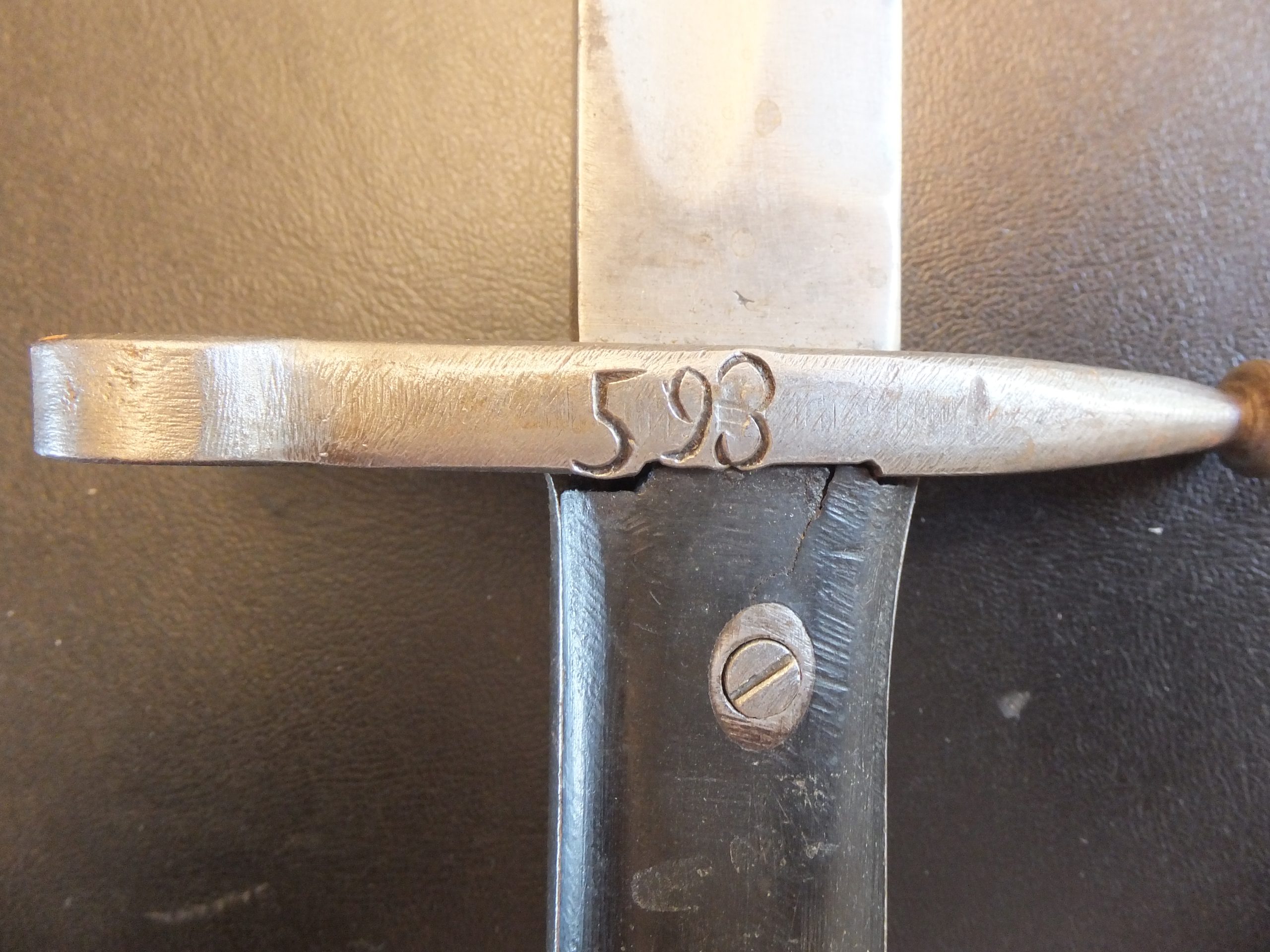

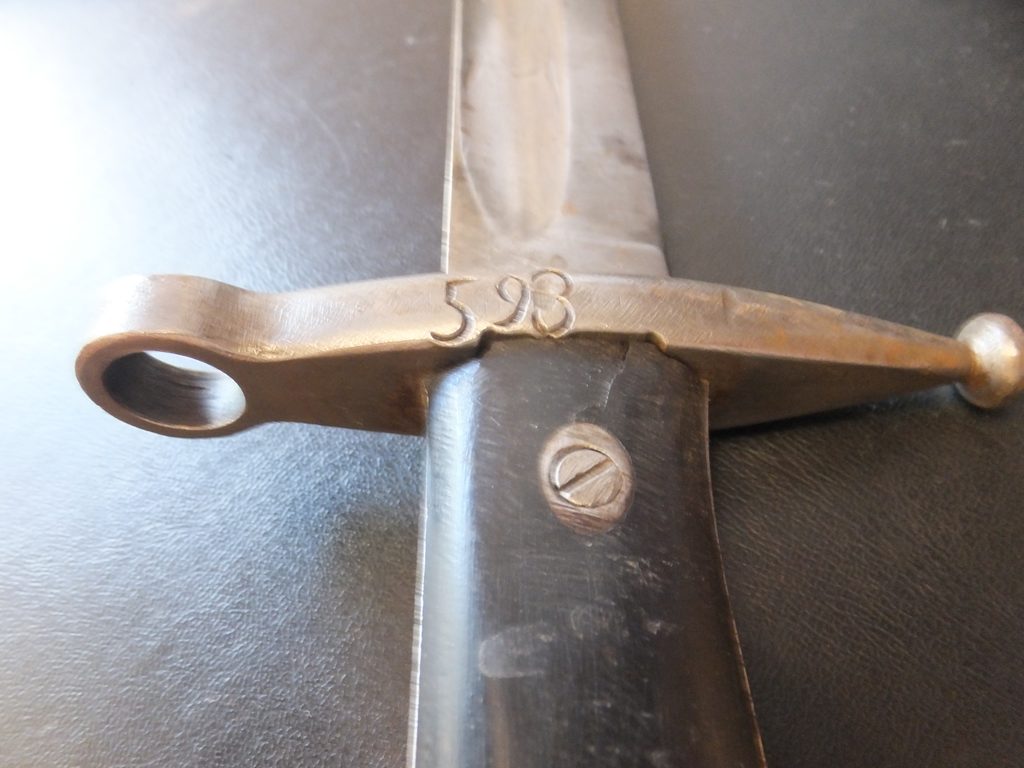

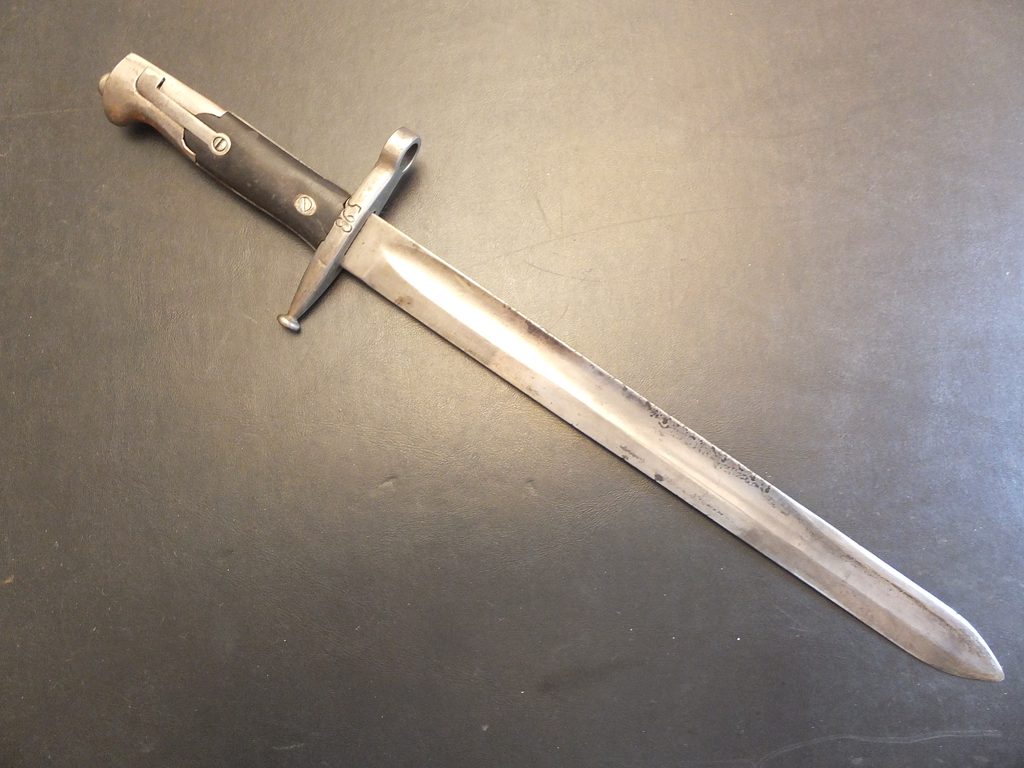

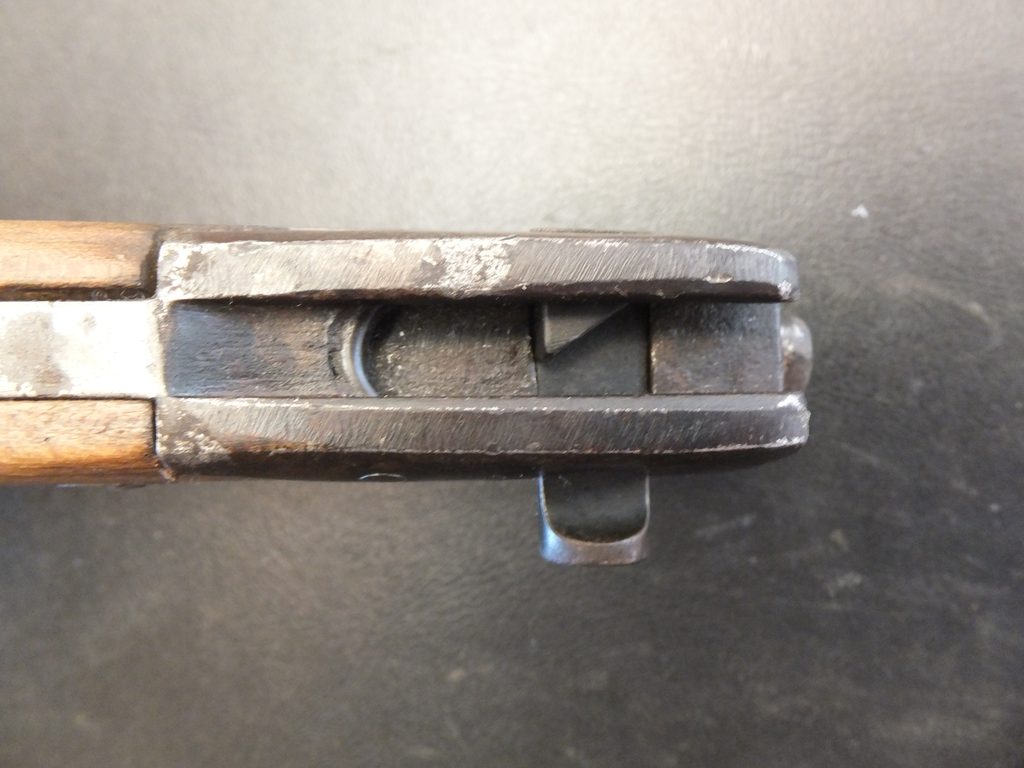

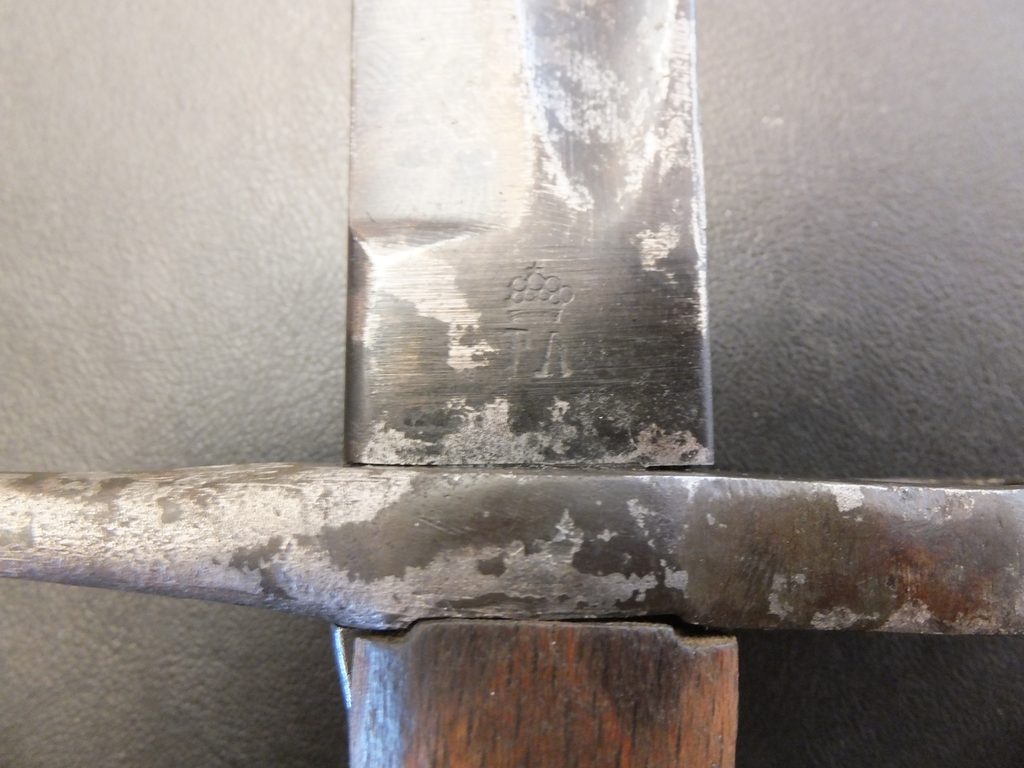

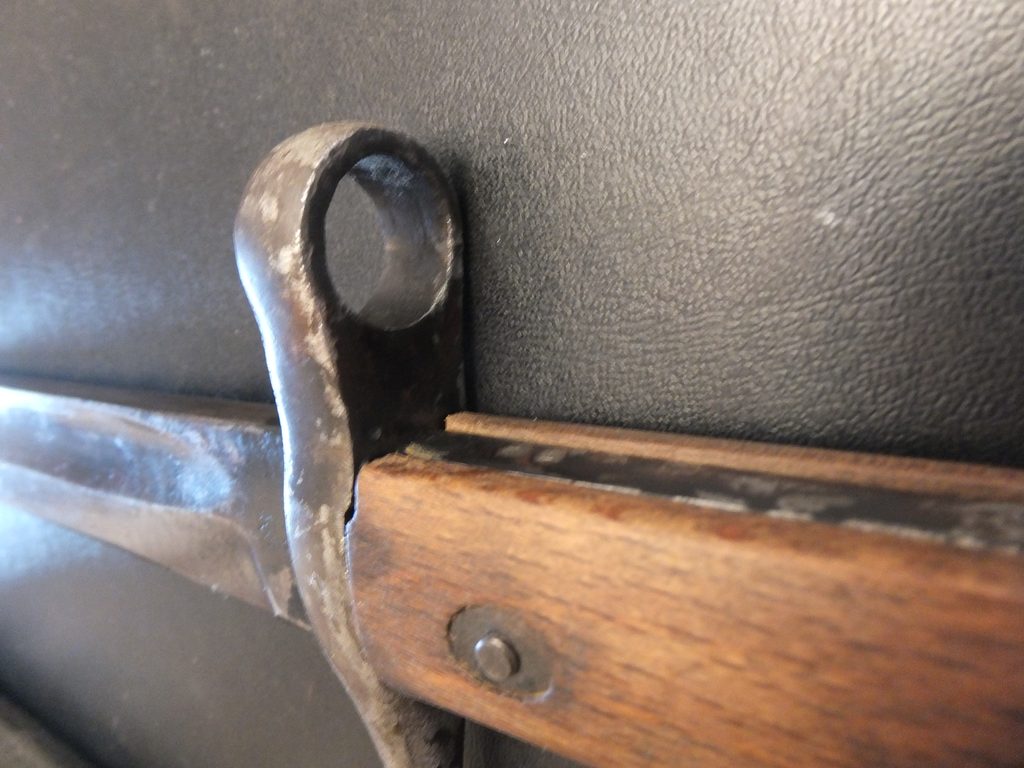

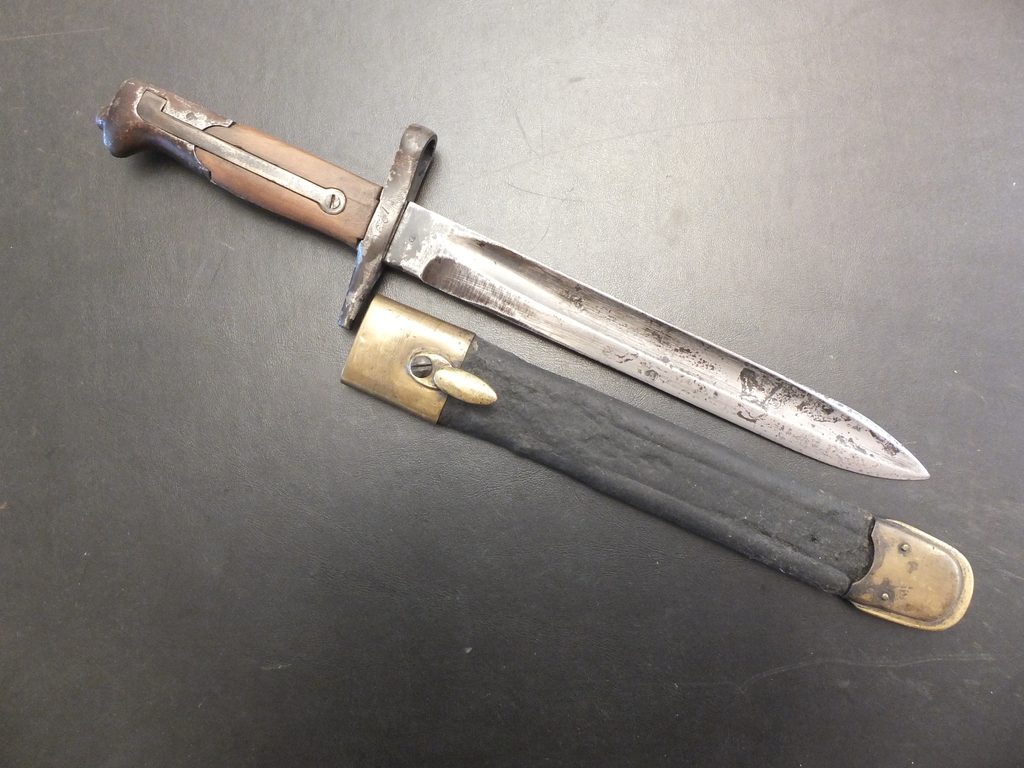

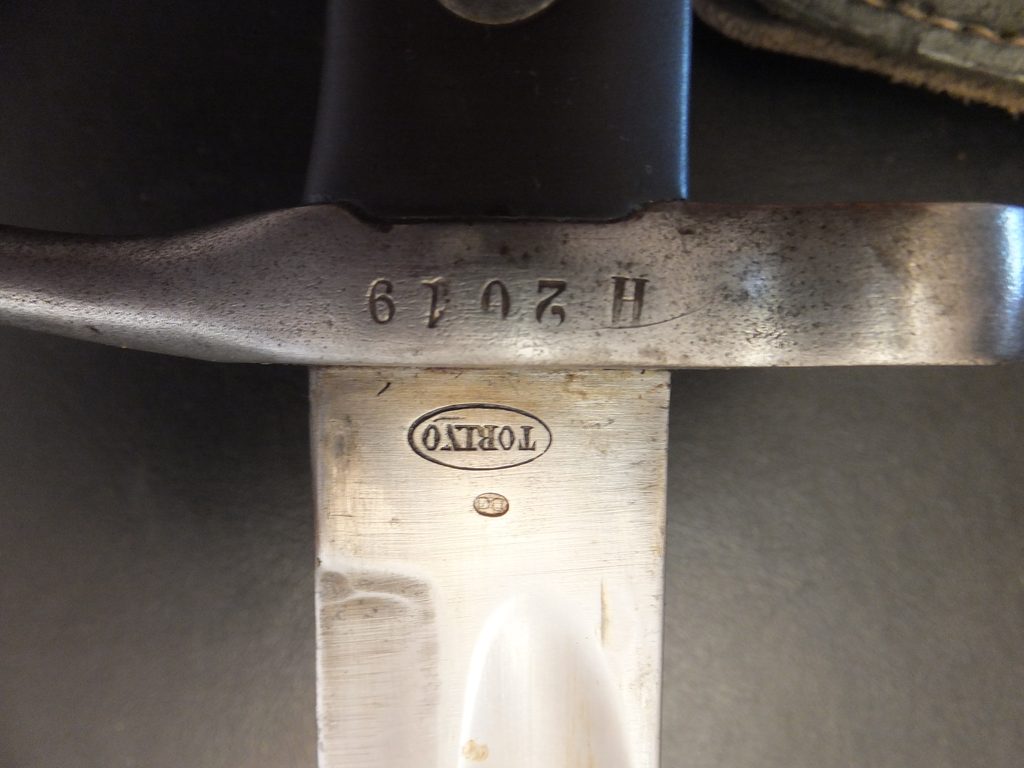

Baïonnette M1891

Cette Baïonnette d’infanterie, relativement courte par rapport à ses devancières, comme la majorité des baïonnettes de l’époque plus courtes et plus maniables, a été adoptée le 29 mars 1892. La poignée présente un pommeau à découpe oblique, le bouton poussoir est à droite sur une rainure en T. Les plaquettes sont en bois, tenues par deux rivets bombés sur rondelles. La croisière est en acier à bague et à quillon droit terminé par une boule. La croisière reçoit le numéro matricule (2 lettres suivies de plusieurs chiffres) parfois le nom du fabricant (le plus souvent il est inscrit au talon de la lame). Le pommeau, à son extrémité, peut recevoir un code particulier qui accompagne les baïonnettes de réserve) La lame est droite, à gouttières larges à extrémités carrées sur chaque face.  La lame est originellement en finition poli blanc mais rapidement, elle a laissé place à une finition bronzée rougeâtre typique des armes italiennes puis plus tard en finition phosphatée.

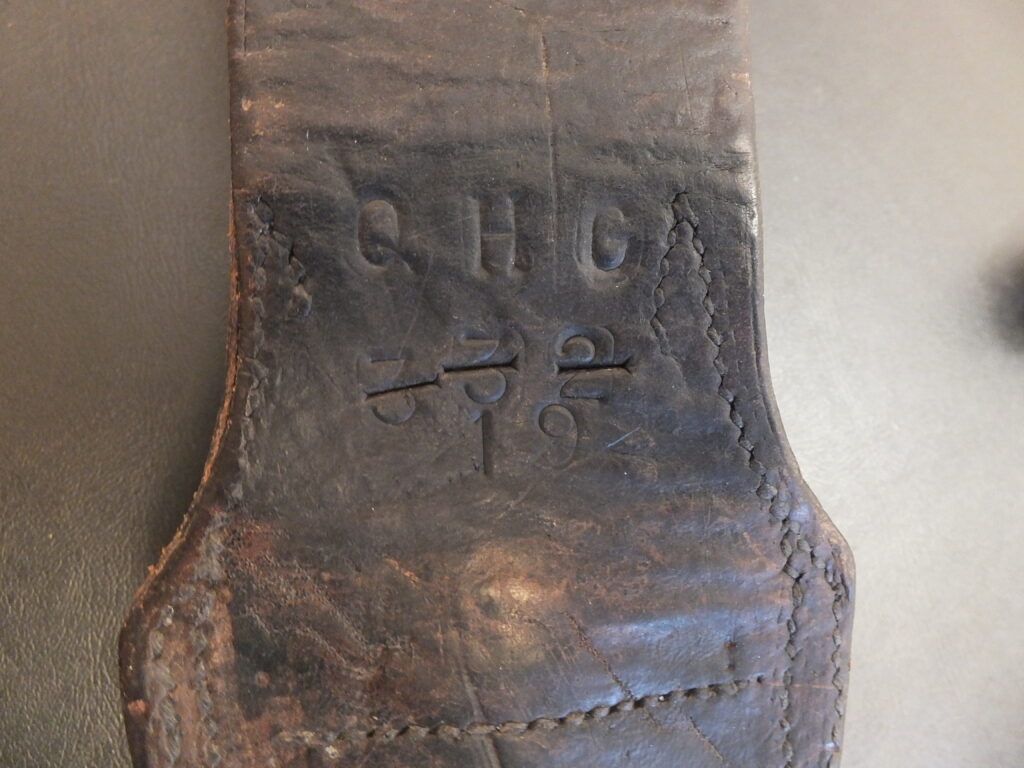

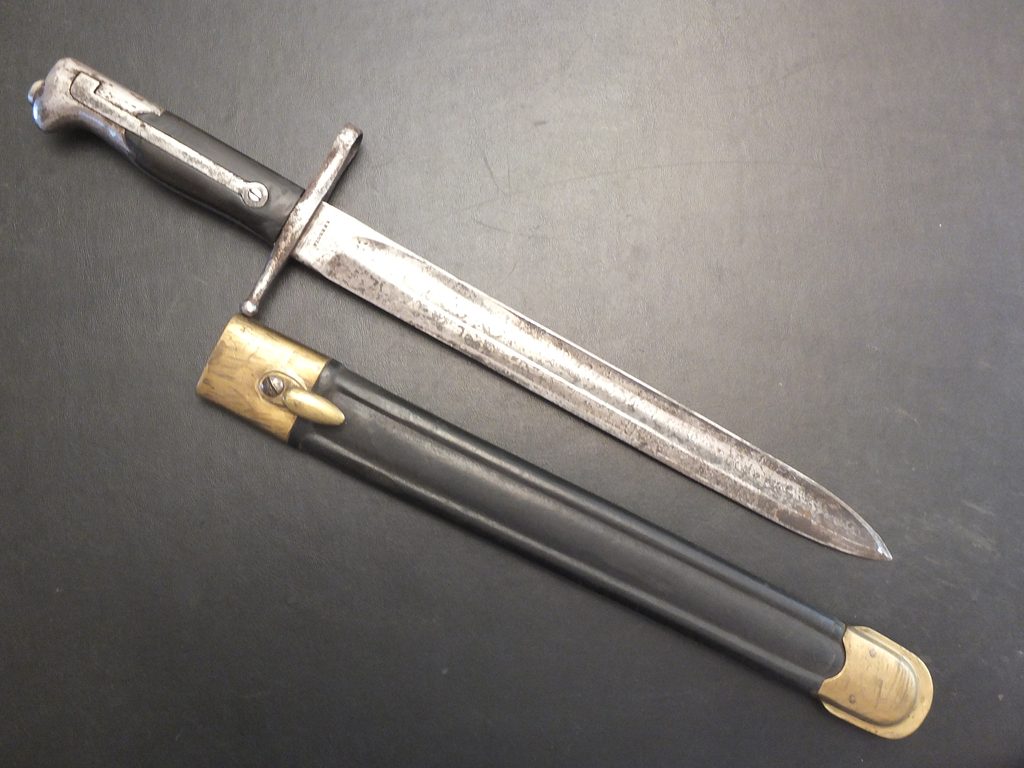

Le fourreau est initialement en cuir noir à garnitures métalliques (acier ou laiton). Il existe également tout en acier à triple nervure sur chaque face. Enfin une version acier totalement lisse daterait de la seconde guerre mondiale.

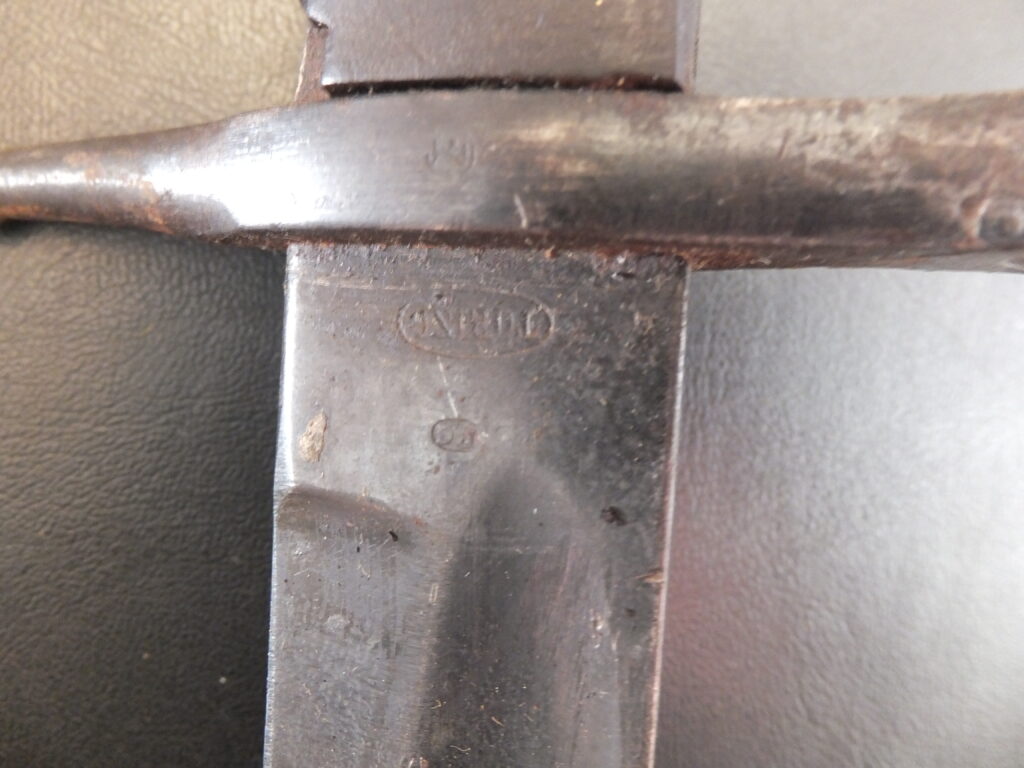

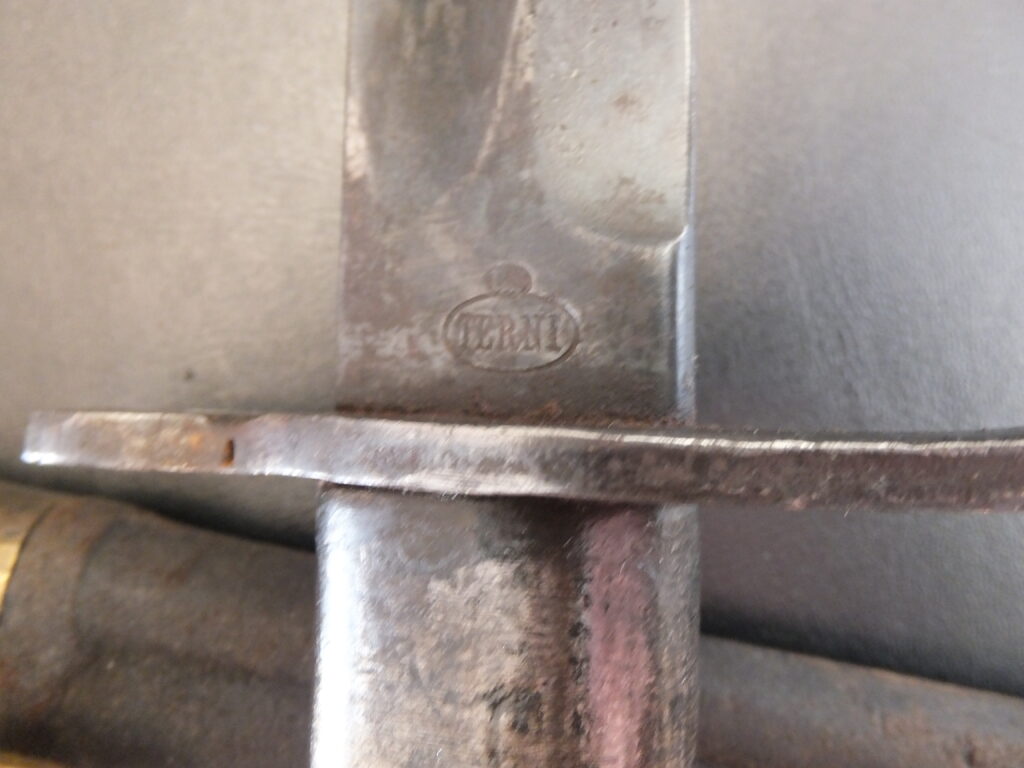

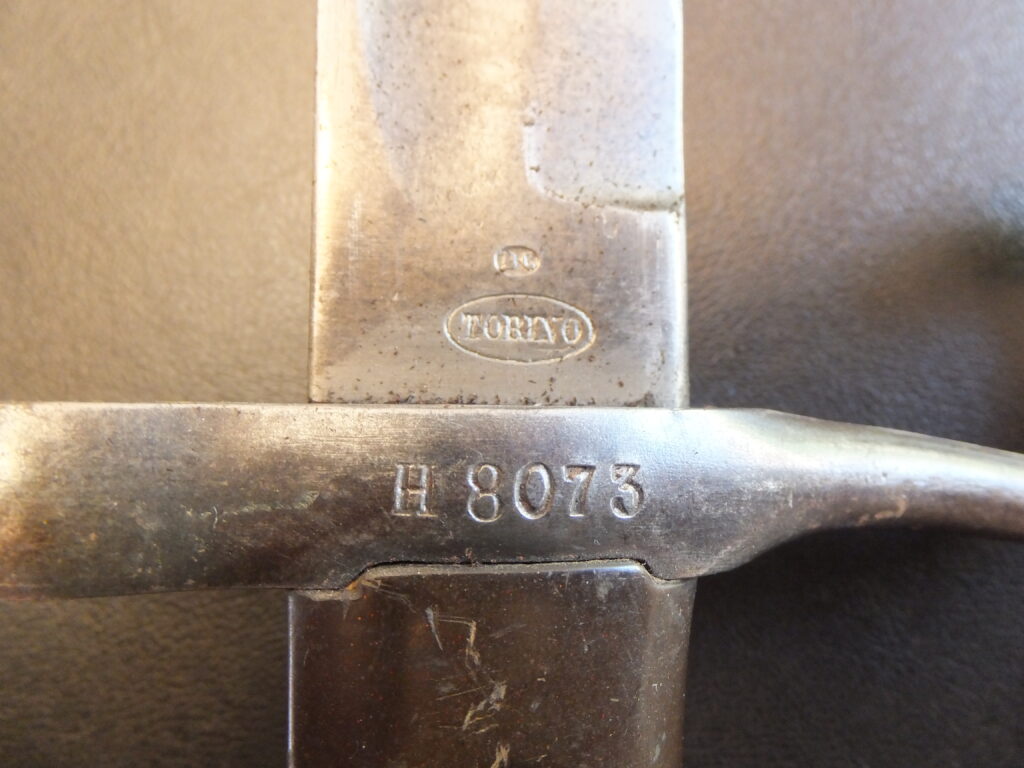

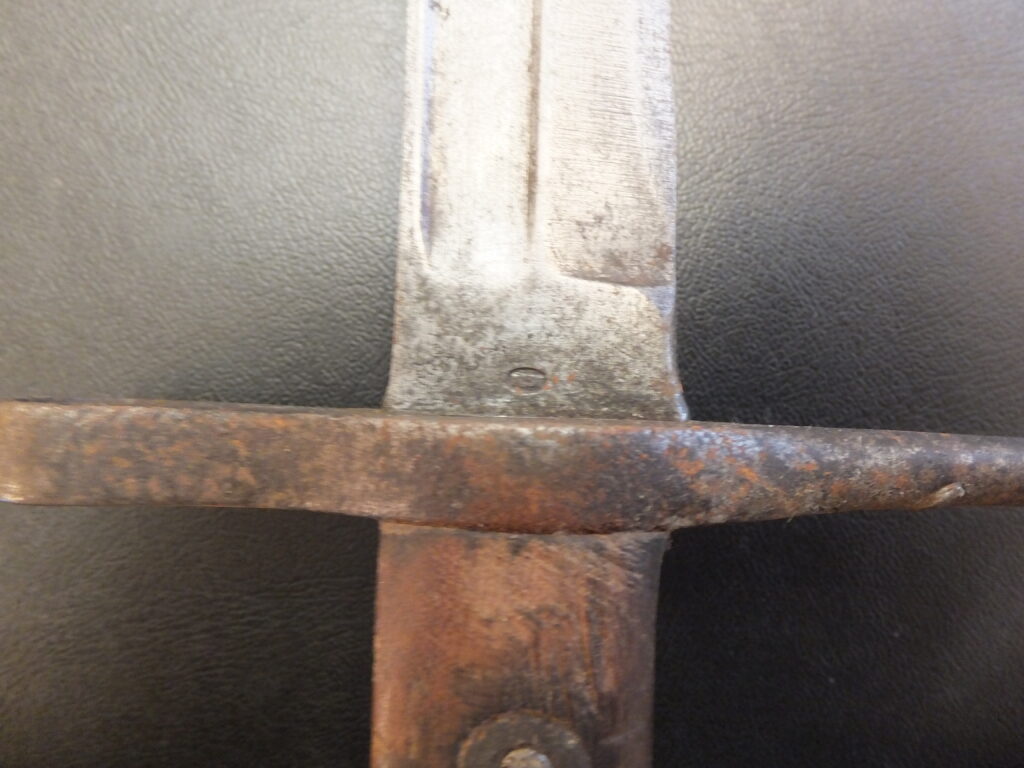

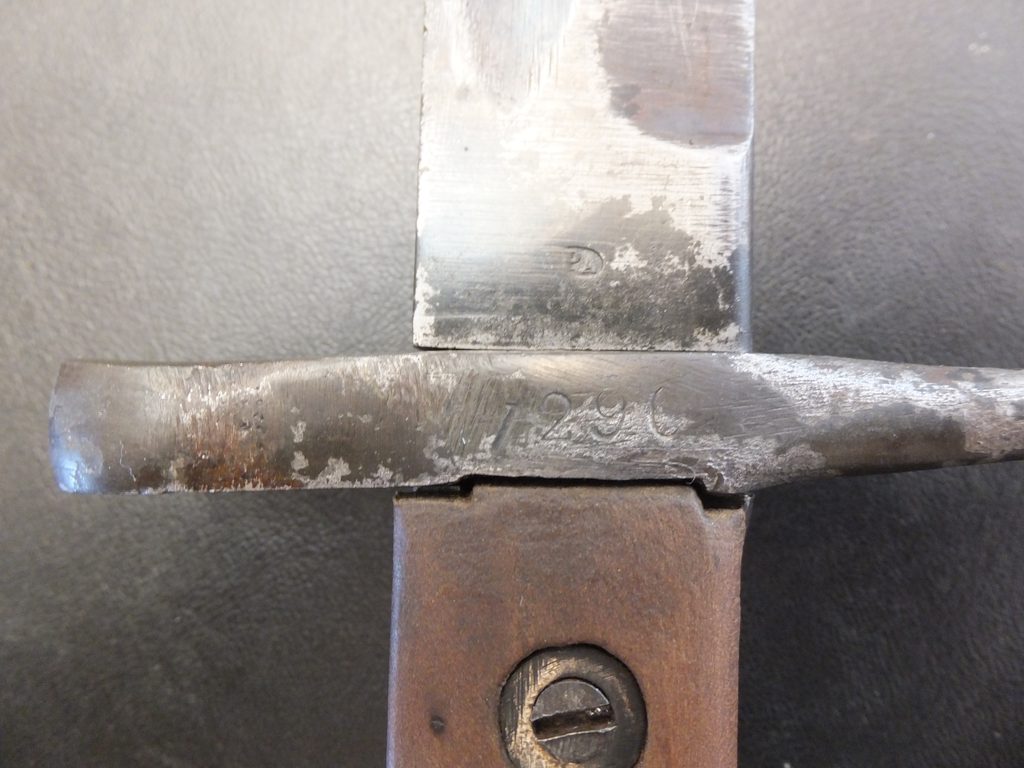

Baïonnette M1891. Le nom du  fabricant Terni est marqué sur la croisière et non sur le talon de la lame. 080 marqué sur la plaquette droite.  Au talon, marquages IV / 20.844 pour les baïonnettes de réserve/ rechange (IV pour le dépôt des direction d’artillerie de Bolzano).

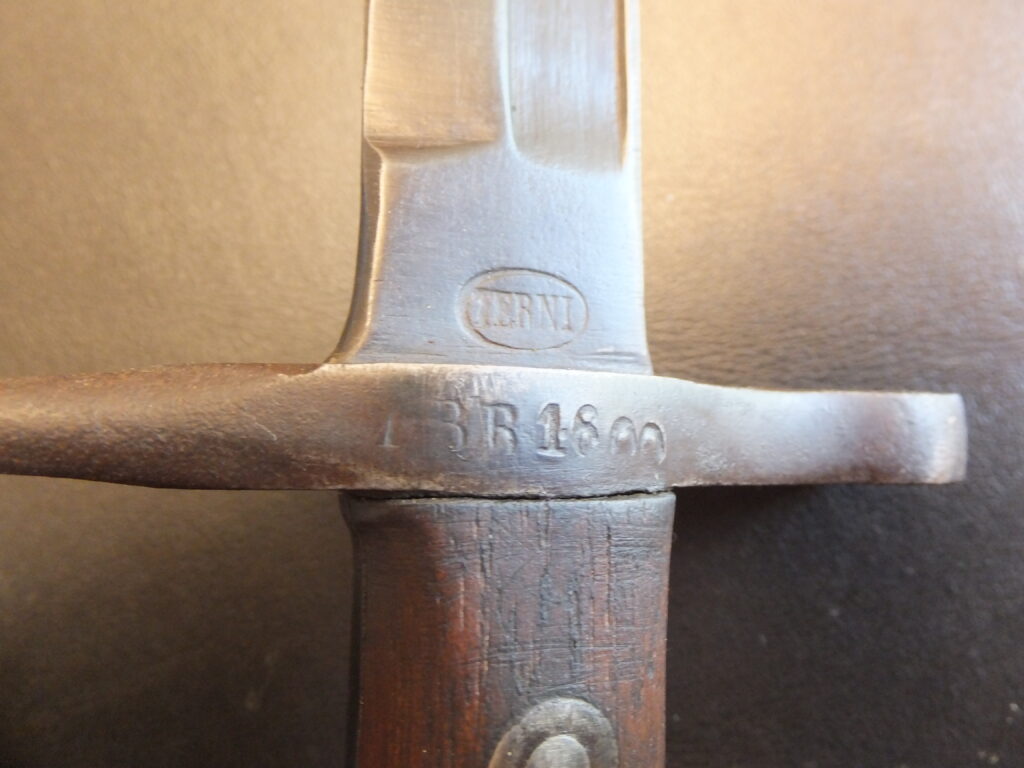

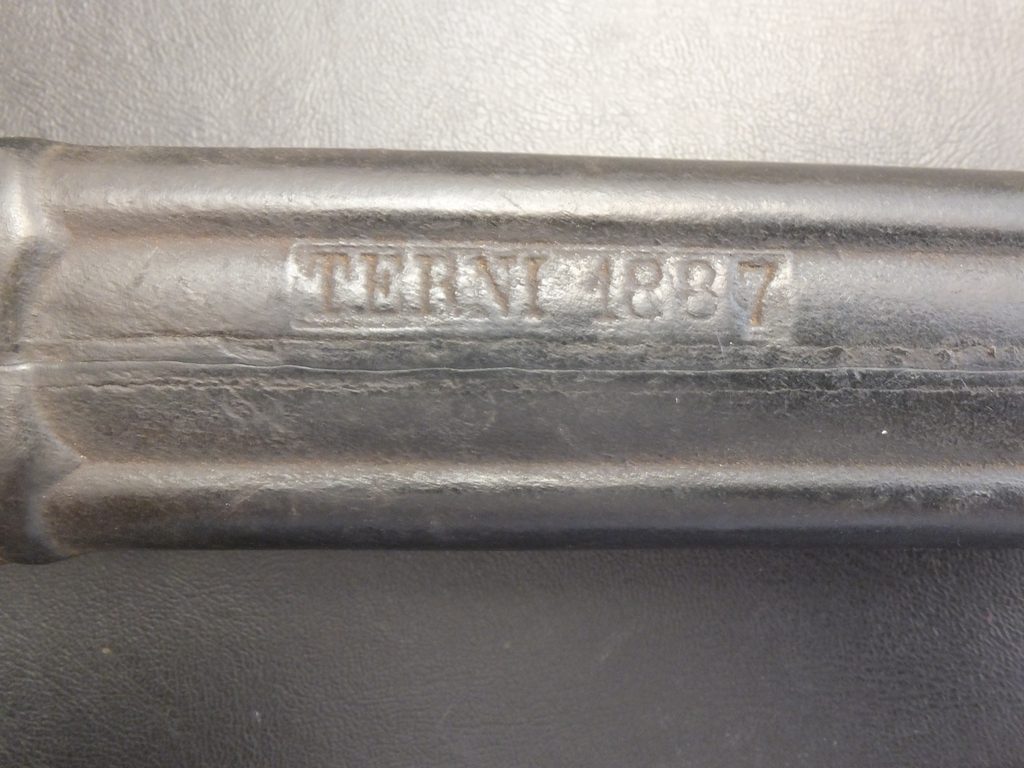

Baïonnette M1891. Le nom du  fabricant Terni est marqué sur le talon de la lame. Numéro matricule PH1910 barré sur la croisière  Au talon, marquages II / 5871 pour les baïonnettes de réserve/ rechange (II pour le dépôt des direction d’artillerie d’Alessandria).

Baïonnette M1891 fabricant C GNUTTI 1941 (Lumezzane Brescia) matricule  g9151

Baïonnette M1891 fabricant C GNUTTI (Lumezzane Brescia)

Baïonnette Italienne M1891 fabricant ROCCA (Brescia), inscription portée de façon inhabituelle sur la soie

Baïonnette Italienne M1891 fabricant ROCCA 1942 (Brescia) Matricule  AH5061, fourreau acier lisse années 40

Baïonnette M1891 fabricant PS 1941 (Polotti Scherma) Marquage 4ut (Armaguerra cremona) sur la soie

Baïonnette M1891 fabricant PS 1942 (Polotti Scherma) Marquage 4ut (Armaguerra cremona) sur la soie, matricule AO3506

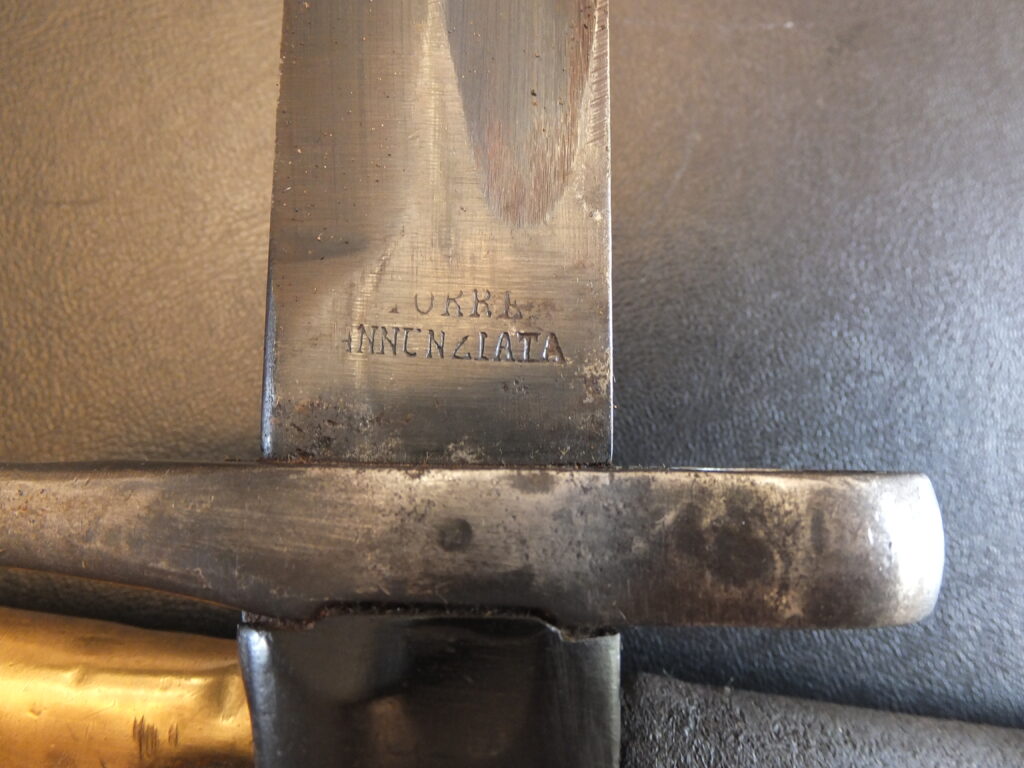

Baïonnette M1891 fabricant TA (Torre Annunziata, Regio) matricule UY 34

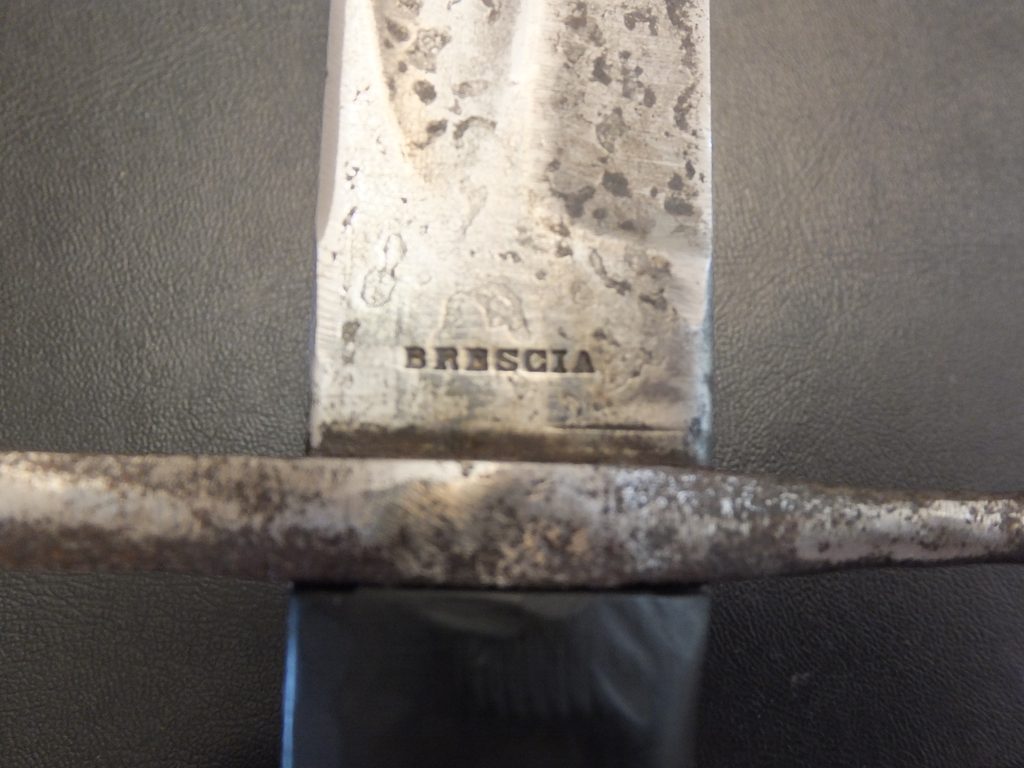

Baïonnette M1891 fabricant Brescia

Baïonnette M1891 fabricant MB (Meccanica Bresciana ?)

Baïonnette M1891 fabricant CR (Coltellerie Riunite di Caslino e Maniago)

Baïonnette M1891 fabricant MIDA (Manifattura Italiana D’Armi GIA TOSCHI E CASTELLI)

ABC 537, BI p189

DIMENSIONS :

Longueur totale : 415mm        Longueur de la lame : 299mm Largeur de la lame : 22.5mm  Epaisseur de la lame : 4.8mm Diamètre douille : 13.3mm      Fourreau :316mm

ARME A FEU : Fusil et Mousqueton modèle 1891 Mannlicher Carcano calibre 6.5mm

Baïonnette Ersatz M 1891

Cette Baïonnette de crise ou de production de guerre est une baïonnette Modèle 1891 mais pour laquelle la poignée est monobloc et en laiton. Comme pour les autres baïonnettes de ce type, la poignée laiton permettait une production plus rapide que la baïonnette originelle. La poignée est en laiton, monobloc y compris pour la croisière. La soie est ici fixée par un gros écrou d’acier au talon du pommeau. Le bouton poussoir est rond et le mécanisme de verrouillage est interne. La poignée était à l’origine peinte en noire.

La lame est du modèle 1891 et reçoit un fourreau soit en métal soit en cuir

Baïonnette Ersatz m1891 poinçon MA matricule V1608

ABC 541, BI p210

Baïonnette Ersatz m1891, marquage A.C.T. 1914 sur le fourreau

ABC 541, BI p210

DIMENSIONS :

Longueur totale : 416mm        Longueur de la lame : 269mm Largeur de la lame : 23mm  Epaisseur de la lame : 5mm Diamètre douille : 13mm      Fourreau :318mm

ARME A FEU : Fusil et Mousqueton modèle 1891 Mannlicher Carcano calibre 6.5mm

Baïonnette Ersatz M1891 production de guerre

Cette Baïonnette de crise ou de production de guerre, durant la première guerre mondiale apparaît lorsque la pénurie de matériel commençait à se faire sentir. Les conditions de production expliquent alors pourquoi les dimensions sont si variables d’une baïonnette à l’autre. La poignée est entièrement en acier, elle est creuse et de section plus ou moins ovale, aplatie sur le dessus. La croisière est découpée dans une plaque de fer. Elle est légèrement courbée vers la lame côté quillon et est percée pour laisser passer le canon côté bague. Le diamètre peut varier selon l’utilisation sur un fusil Vetterli (17,5mm), Mannlicher autrichien de prise (15mm) ou Carcano (13mm). Une courte rainure de fixation est pratiquée sur le dos et l’extrémité d’un ressort interne apparaît au talon du pommeau pour actionner le verrouillage. Sous ce ressort, un écrou permet de fixer la soie. Ces poignées creuses, étaient très souvent embouties et sujettes aux enfoncements. Elles étaient initialement peintes en noir. La lame est en fait une portion d’une lame de modèle 1870 recoupée. Ainsi suivant la portion, la gouttière peut être courte comme elle peut se prolonger jusqu’à la pointe de la lame. Une lame de 1870 pouvait ainsi fournir 2 lames de type ersatz.

Le fourreau est en acier à nervure longitudinales dans l’esprit de celui du modèle 1891.

Baïonnette Ersatz M1891

ABC 327-2, BI p236

DIMENSIONS :

Longueur totale : 365mm        Longueur de la lame : 240mm Largeur de la lame : 24.5mm  Epaisseur de la lame : 5.7mm Diamètre douille : 13mm      Fourreau :270mm

ARME A FEU : Fusil et Mousqueton modèle 1891 Mannlicher Carcano calibre 6.5mm

Baïonnette Italienne Ersatz M1891 lame autrichienne fabricant BFM (bernforfer Maschinen Fabrik) marquage fourreau AB diamètre 15mmn pour fusil Mannlicher 95 de prise

ABC 327-5, BI p237

DIMENSIONS :

Longueur totale : 365mm        Longueur de la lame : 240mm Largeur de la lame : 24.5mm  Epaisseur de la lame : 5.7mm Diamètre douille : 15mm      Fourreau :270mm

ARME A FEU : Fusil Mannlicher 95 de prise

Baïonnette M 1891/97 TS

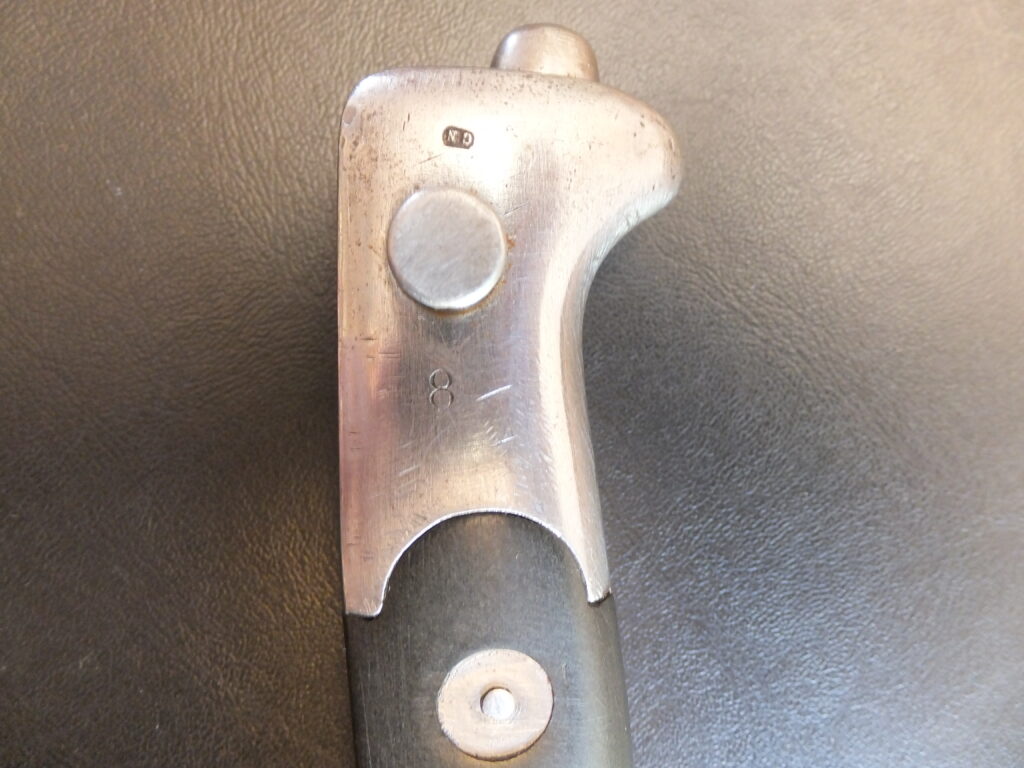

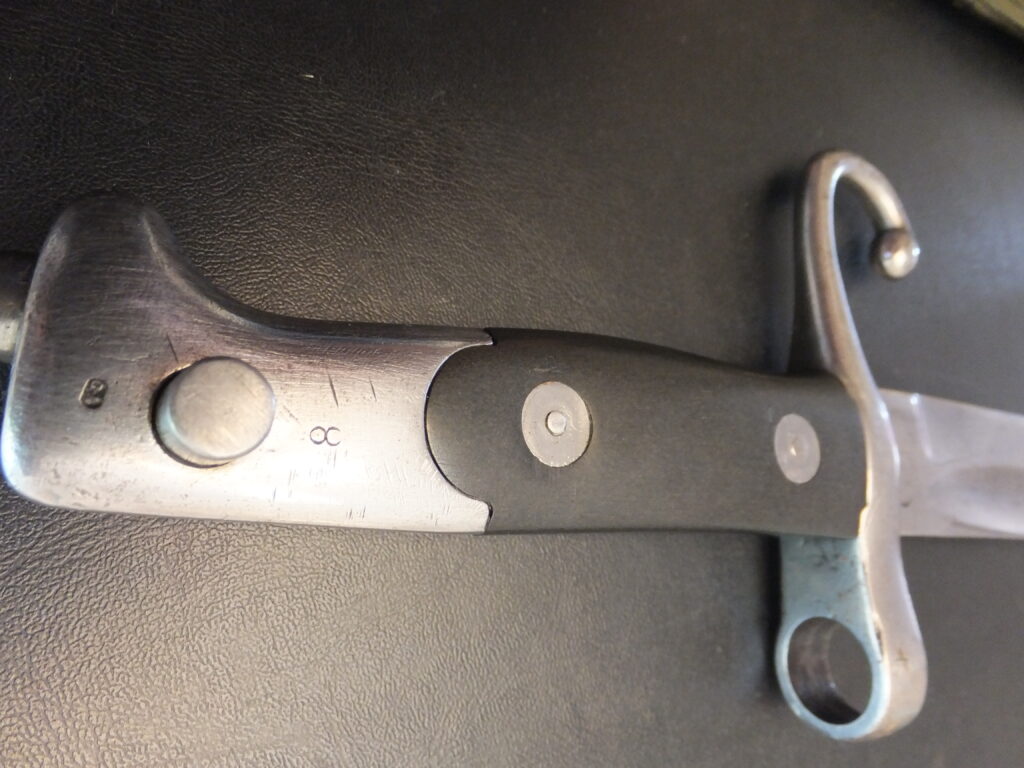

Cette Baïonnette, adoptée peu avant 1900,  est destinée au mousqueton 97 TS réservé aux troupes spéciales. La poignée, avec ses deux plaquettes bois tenues par vis, a une forme semblable à celle du modèle 1891, cependant le mode de fixation est différent. En effet, il comporte un bouton poussoir au talon du pommeau et une rainure de fixation pratiquée à 90° par rapport à l’axe de la baïonnette. En revanche, la croisière est strictement identique à celle du modèle 1891. La lame est similaire à celle du modèle 1891, ainsi que le fourreau qui l’a reçoit.

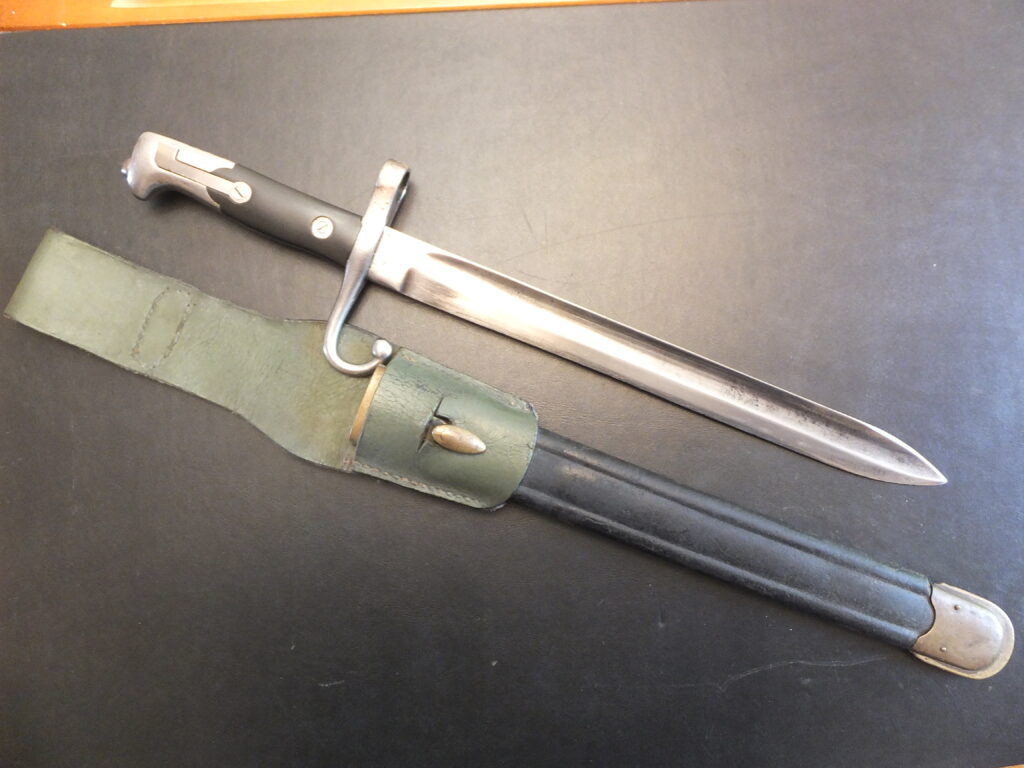

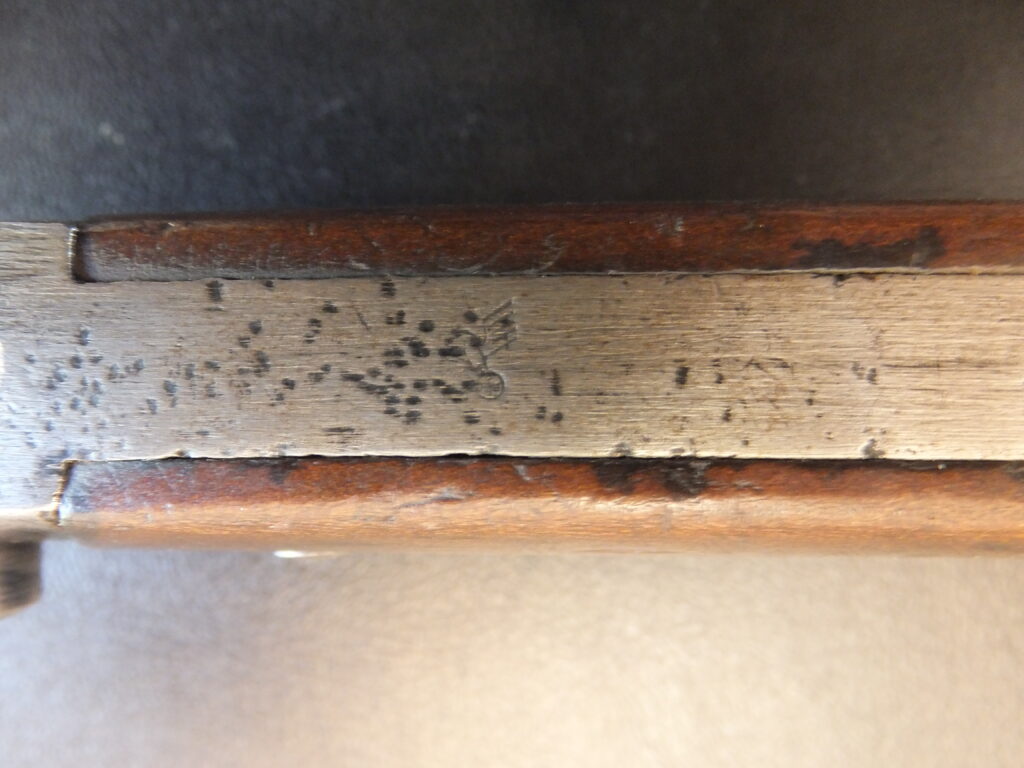

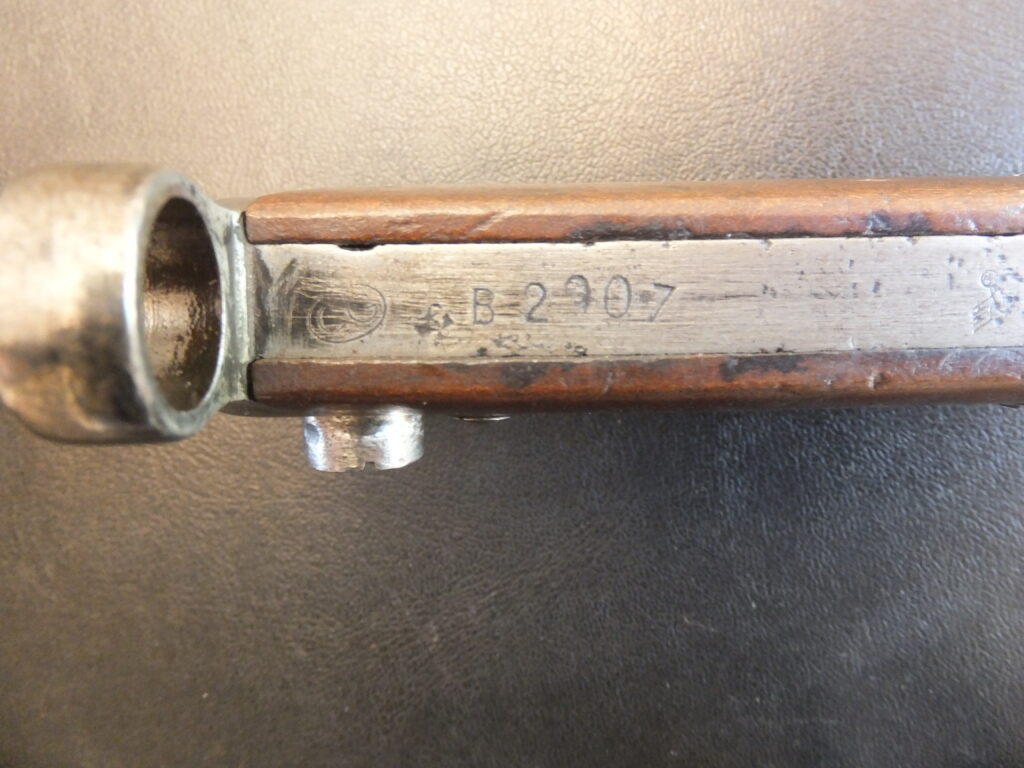

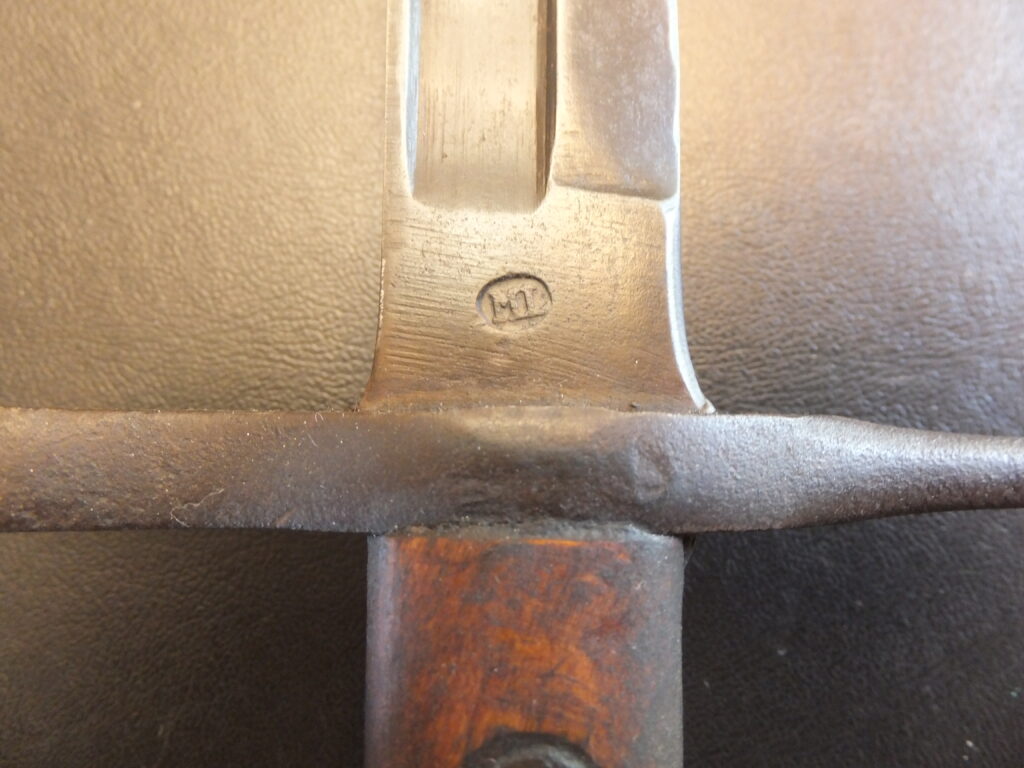

Baïonnette m1891/97 TS (Troupes Spéciales)  fabricant Brescia poinçon VC matricule E1833

ABC 558, BI p196

DIMENSIONS :

Longueur totale : 424mm        Longueur de la lame : 300mm Largeur de la lame : 22mm  Epaisseur de la lame : 5mm Diamètre douille : 12.8mm      Fourreau :320mm

ARME A FEU : Mousqueton Mannlicher Carcano modèle 1891 TS

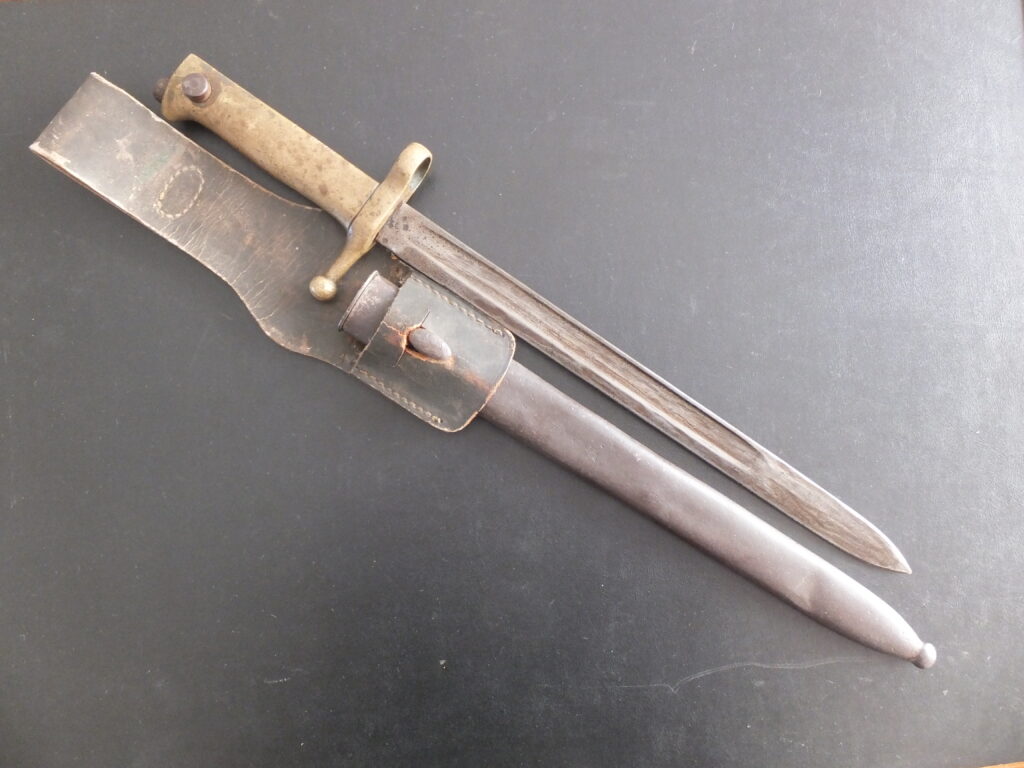

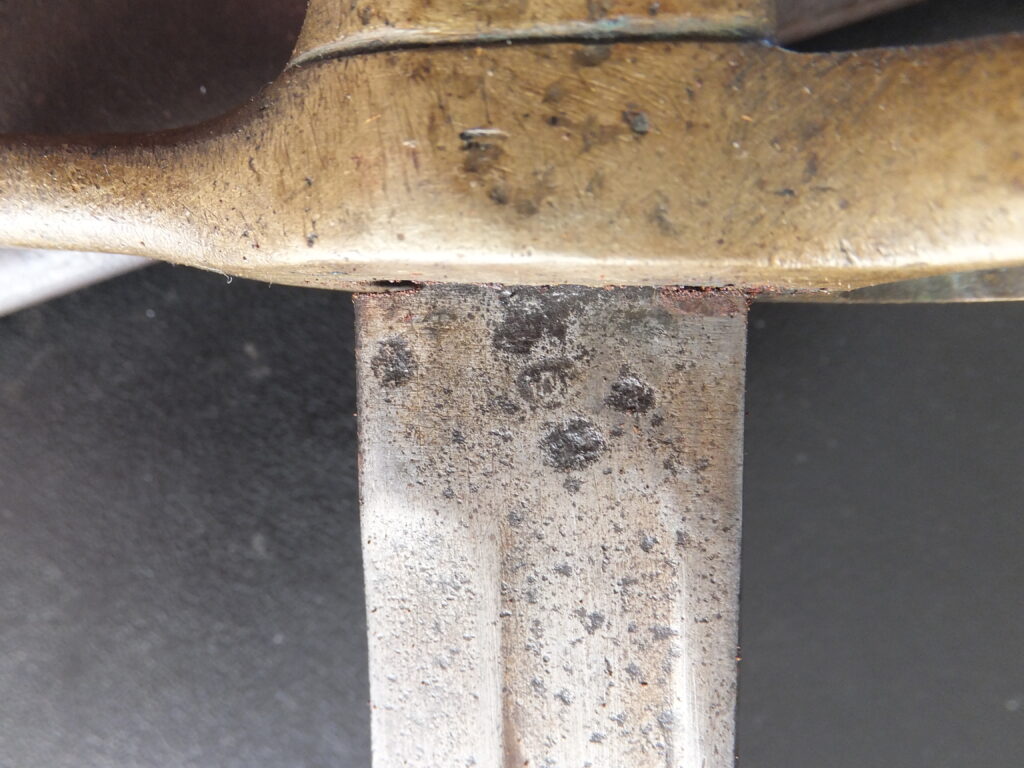

Baïonnette ersatz M 91/16

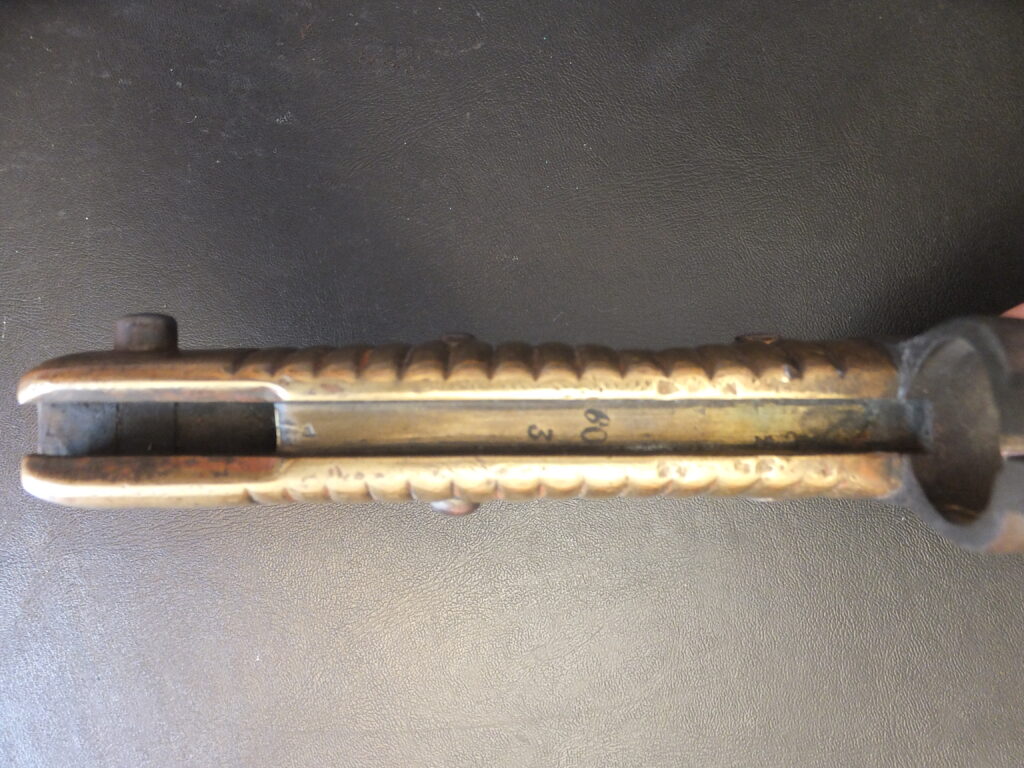

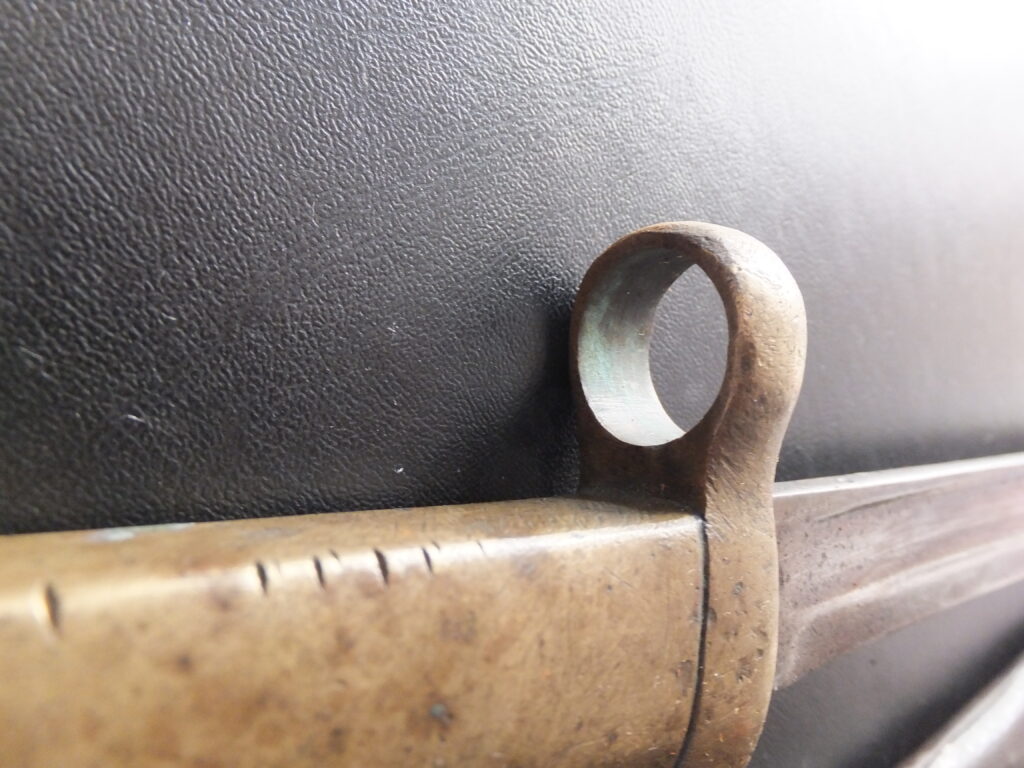

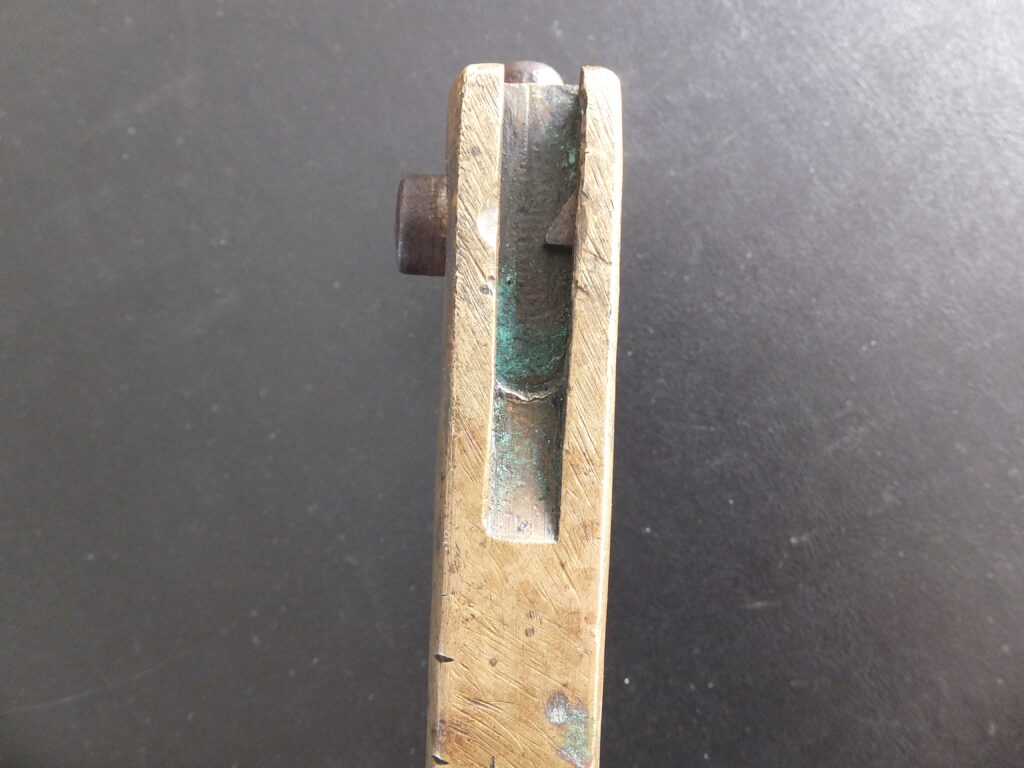

Comme d’autres baïonnettes italiennes de production de guerre, la poignée a ici été remplacée par une poignée monobloc laiton, croisière comprise alors que tout le reste est resté similaire au modèle originel.

Baïonnette ersatz M 91/16 poinçon MA matricule AI2610

Baïonnette ersatz M 91/16 poinçon MA matricule AL8856

ABC 559, BI p212

DIMENSIONS :

Longueur totale : 424mm        Longueur de la lame : 300mm Largeur de la lame : 22mm  Epaisseur de la lame : 5mm Diamètre douille : 12.8mm      Fourreau :320mm

ARME A FEU : Mousqueton Mannlicher Carcano modèle 1891 TS

Baïonnette M 1938 1er type

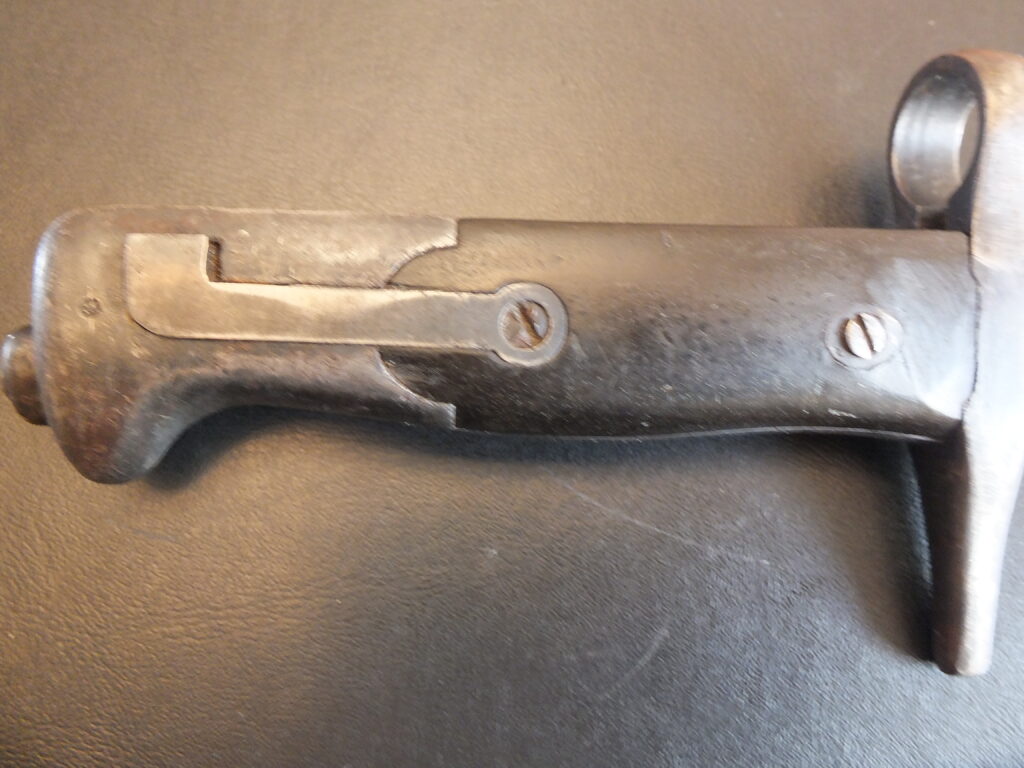

Contrairement à ce qui est couramment dit, cette baïonnette ne constitue pas une amélioration plus sophistiquée postérieure au système de bouton poussoir. Ce système, essayé sur les premiers modèles, s’est avéré peu fonctionnel, ce qui justifiera le retour au bouton poussoir. La poignée présente un système de fixation particulier comportant côté droit un verrou basculant dont l’extrémité avant est striée et se terminant par un mince prolongement au pommeau. Le pommeau ne comporte pas de poussoir à droite et est donc entièrement lisse. Les plaquettes sont en bois lisse et tenues par 2 vis. La plaquette droite est entaillée ainsi que le dos de la soie pour recevoir le logement du verrou basculant. La croisière présente en son milieu un élargissement arrondi qui empiète sur les plaquettes. La partie antérieure de la poignée présente une gorge pour recevoir la lame lorsqu’elle est repliée. La lame est droite, à gouttière sur chaque face, elle se replie partiellement à l’intérieur d’une gorge ménagée dans la poignée alors que son extrémité vient se loger dans le bois du fusil.

Le fourreau est en acier de type standard

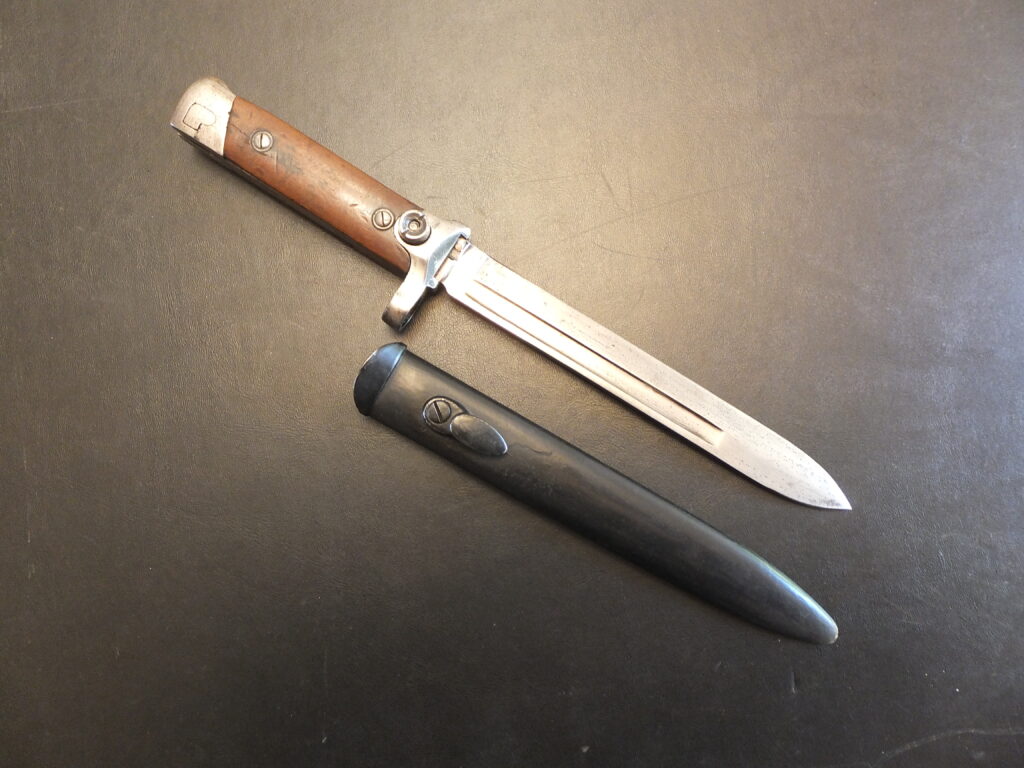

Baïonnette IM 1938 1er type matricule H669, poinçon PS (pour le fabricant POLOTTI SCHERMA à Lumezzane (Brescia)

ABC 106, BI p294

DIMENSIONS :

Longueur totale : 290mm        Longueur de la lame : 176mm Largeur de la lame : 20.6mm  Epaisseur de la lame : 4.6mm Diamètre douille : 13.3mm      Fourreau :204mm

ARME A FEU : Armement Mannlicher Carcano 91-38

Baïonnette M1938 2ème type

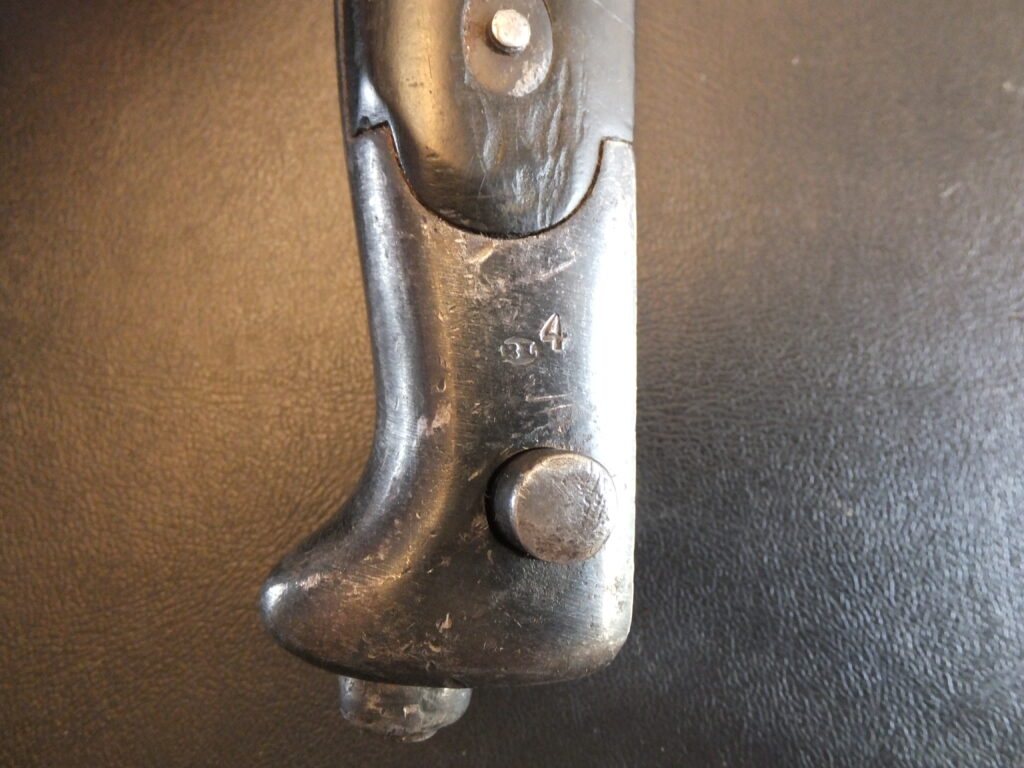

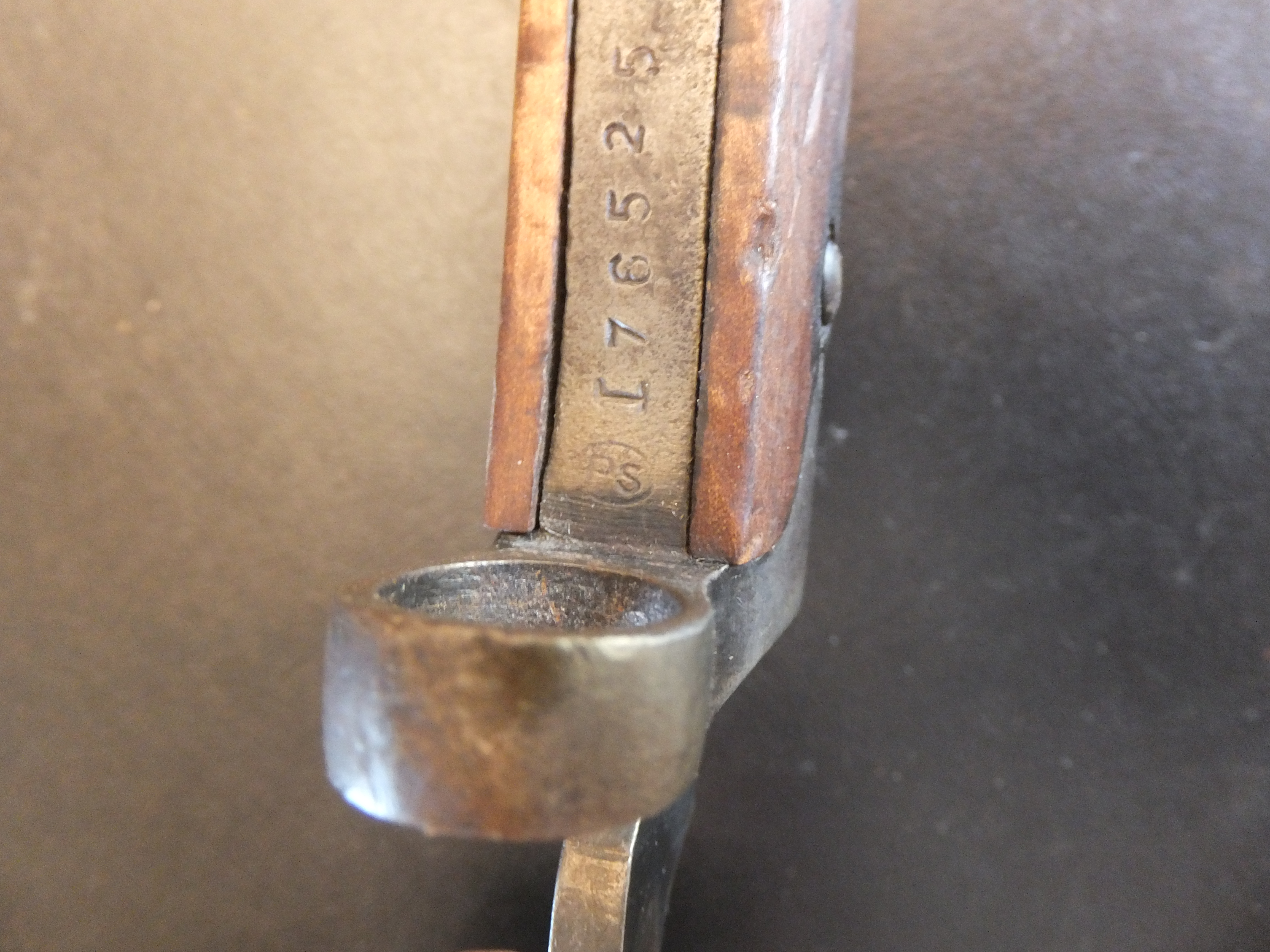

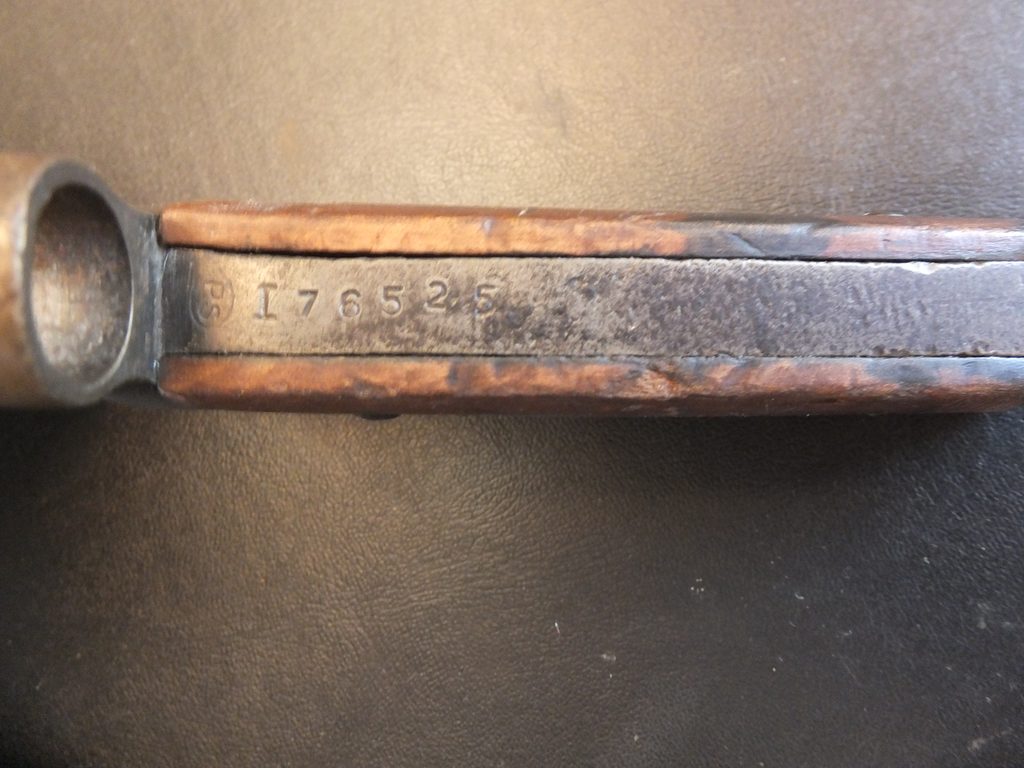

Ce modèle de baïonnette est le deuxième de la série. Il a succédé au modèle à verrou basculant. Il s’adapte tant à l’armement en 7.35 qu’à celui en 6.5 car les diamètres extérieurs des deux armes sont identiques. La poignée présente deux plaquettes en bois lisse maintenues par des vis sur rondelles. Le numéro de série est frappé habituellement sur le dos de la soie, à côté du marquage fabricant. La croisière comporte en son milieu un élargissement caractéristique de forme arrondie qui empiète sur les plaquettes et qui contient le système de verrouillage de la lame. Le pommeau est très court, à très petit bec, avec bouton poussoir côté droit. A gauche, la partie correspondante au bouton poussoir a une forme en L à extrémités arrondies. Sous la poignée, dans sa partie antérieure, une gorge est ménagée pour permettre le repli partiel de la lame. La lame est droite, à gouttière sur chaque face, elle se replie partiellement à l’intérieur d’une gorge ménagée dans la poignée alors que son extrémité vient se loger dans le bois du fusil.

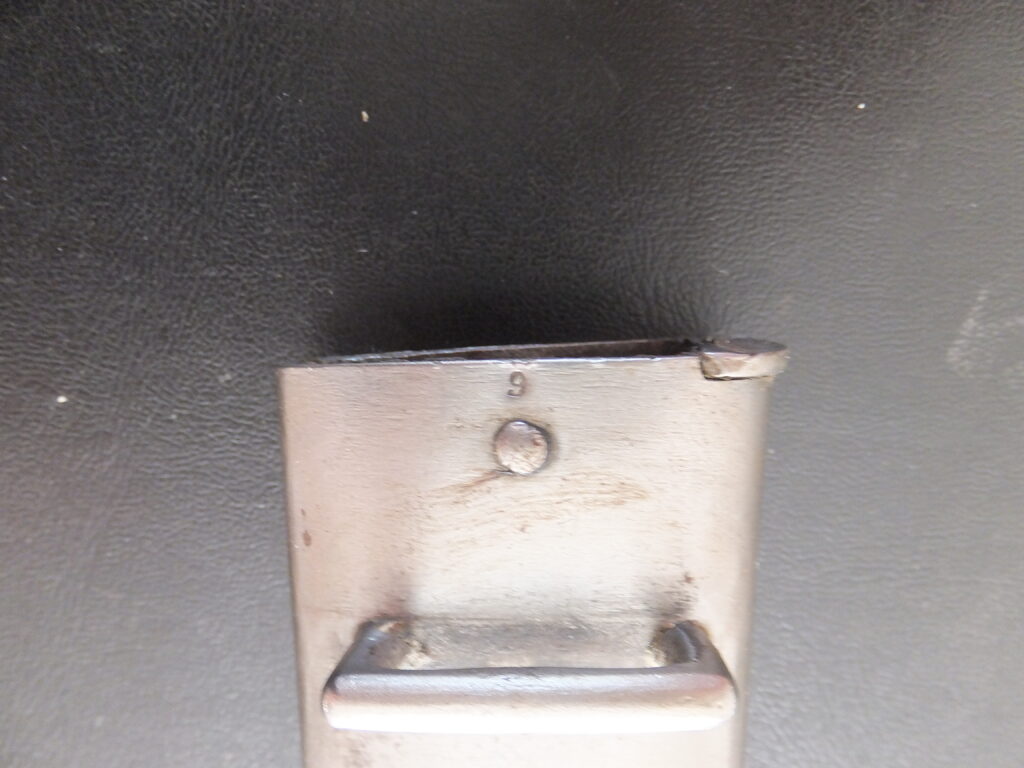

Le fourreau est en acier, il en existe 3 modèles, l’un est strié longitudinalement, l’autre est lisse et les deux ont un passant de suspension oblique, le troisième est lisse avec u bouton de suspension ovale.

Baïonnette M1938 2ème type (essai ?)

Baïonnette M1938 2ème type matricule L883 R

ABC 102, BI p296

DIMENSIONS :

Longueur totale : 290mm        Longueur de la lame : 180mm Largeur de la lame : 20.7mm  Epaisseur de la lame : 4.3mm Diamètre douille : 13mm      Fourreau :203mm

ARME A FEU : Armement Mannlicher Carcano 91-38 calibre 7.35 et 6.5

Baïonnette M1938 modifiée par fixation de la lame

Comme les baïonnettes du modèle pliant avaient la fâcheuse tendance à prendre du jeu avec le temps, un certain nombre ont été modifiées par adjonction d’une nouvelle garde maintenant fermement la lame en position fixe. La poignée est celle du modèle pliant, la gorge prévue pour le repli de la lame a été conservée afin d’éviter des modifications couteuses. Une nouvelle garde munie d’un petit quillon droit bloque la lame en position fixe. La lame est celle du modèle pliant

Le fourreau est en acier lisse a bouton de suspension ovale.

Baïonnette M1938 modifiée par fixation de,la lame matricule  I45133 poinçon PS (POLOTTI SCHERMA à Lummezzane (Brescia))

ABC 104, BI p298

DIMENSIONS :

Longueur totale : 290mm        Longueur de la lame : 180mm Largeur de la lame : 20.7mm  Epaisseur de la lame : 4.3mm Diamètre douille : 13mm      Fourreau :203mm

ARME A FEU : Armement Mannlicher Carcano 91-38 calibre 7.35 et 6.5

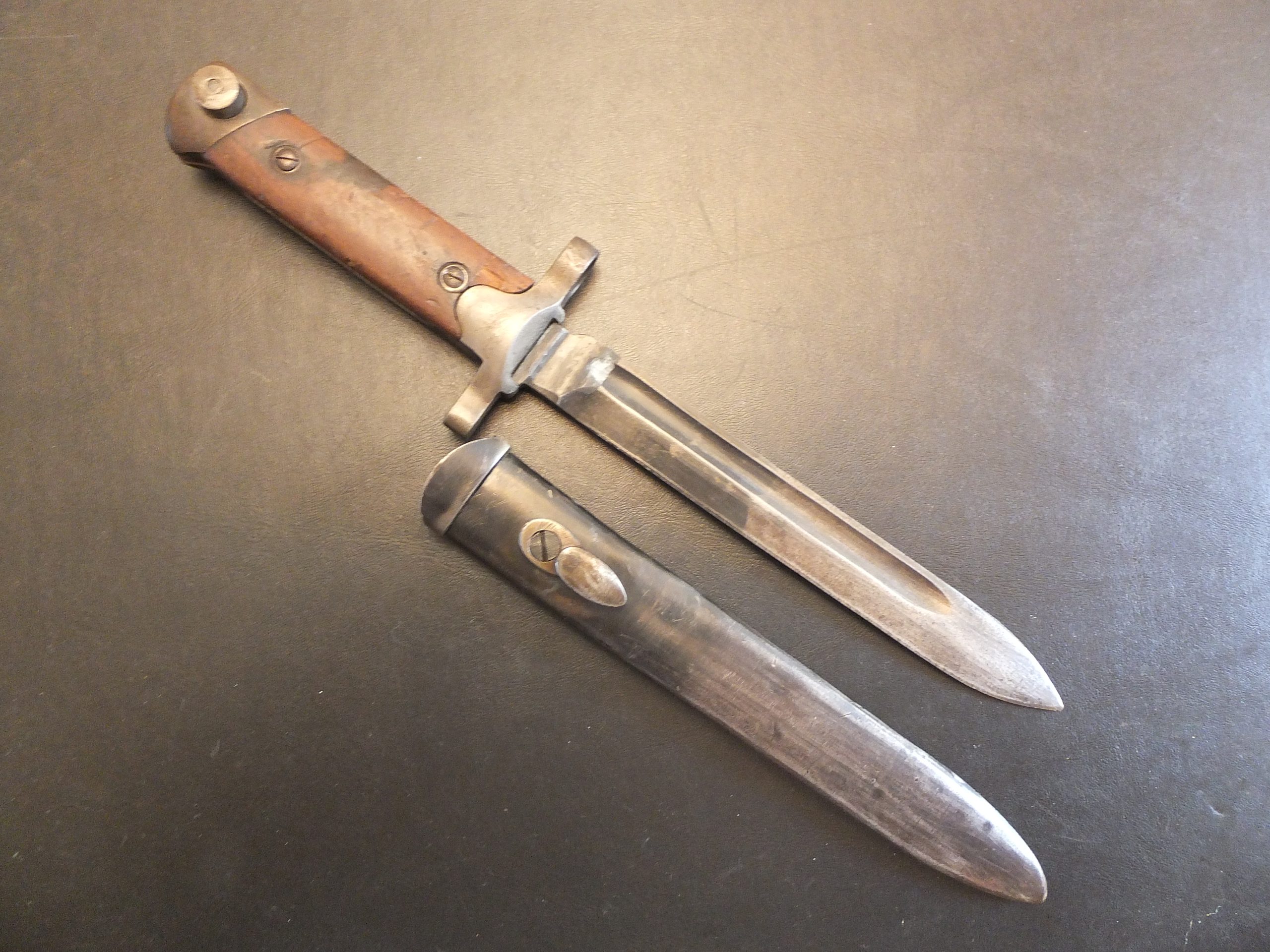

Baïonnette M1938 fixe d’origine

Cette baïonnette est construite fixe d’origine, c’est la version définitive de la série. Bien que l’aspect général reste similaire, la construction est différente. La soie sur le dos de la lame est bien plus mince, les vis sont remplacées par des rivets légèrement proéminents sur cuvette. La poignée est identique celle du modèle pliant, mais la gorge prévue pour le repli de la lame a été supprimée. La croisière a un profil plus simple et  il n’y a plus de débordement de forme arrondi sur le bois de la poignée comme sur les modèles antérieurs.  La soie apparait plus mince sur le dos de la poignée. La lame est celle du modèle pliant

Le fourreau est en acier lisse a bouton de suspension ovale.

Baïonnette M1938 fixe d’origine fabricant Castelli, matricule 2 C 34402 poinçon VU

ABC 105, BI p300-301

DIMENSIONS :

Longueur totale : 290mm        Longueur de la lame : 177mm Largeur de la lame : 20.7mm  Epaisseur de la lame : 4.4mm Diamètre douille : 13mm      Fourreau :204mm

ARME A FEU : Armement Mannlicher Carcano 91-38 calibre 7.35 et 6.5

Baïonnette M 1938

Ce modèle de baïonnette est identique au modèle 1938 2eme type mais la douille est remplacée par un tenon de fixation en T et la lame un peu plus longue. Il existe une version dont les parties métalliques de la poignée sont entièrement en laiton. La poignée présente deux plaquettes en bois lisse maintenues par des vis sur rondelles. Le numéro de série est frappé habituellement sur le dos de la soie, à côté du marquage fabricant. La croisière comporte en son milieu un élargissement caractéristique de forme arrondie qui empiète sur les plaquettes et qui contient le système de verrouillage de la lame. Le pommeau est très court, à très petit bec, avec bouton poussoir côté droit. A gauche, la partie correspondante au bouton poussoir a une forme en L à extrémités arrondies. Sous la poignée, dans sa partie antérieure, une gorge est ménagée pour permettre le repli partiel de la lame. La lame est droite, à gouttière sur chaque face, elle se replie partiellement à l’intérieur d’une gorge ménagée dans la poignée alors que son extrémité vient se loger dans le bois du fusil.

Le fourreau est en acier modèle standard.

Baïonnette M 1938 pour PM Beretta  matricule 8173 poinçon d’acceptation LV et PS (POLOTTI SCHERMA à Lummezzane (Brescia))

ABC 186-1, BI p306

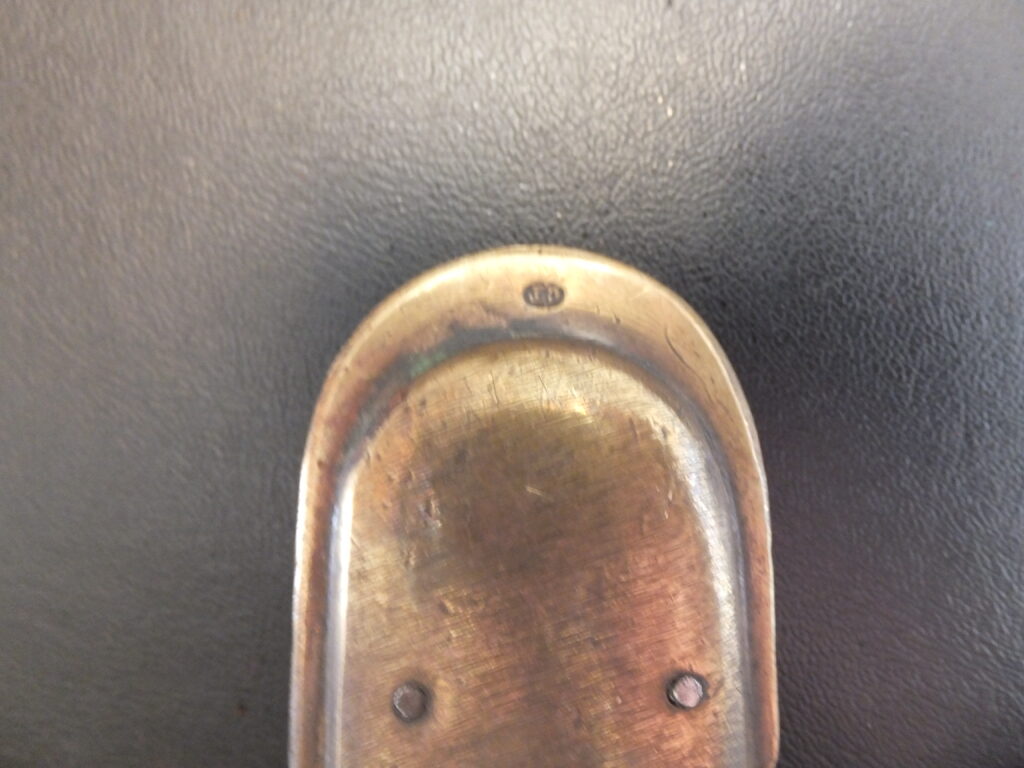

Baïonnette M 1938  pour PM beretta parties métalliques en laiton matricule  926

ABC 186-2, BI p306

DIMENSIONS :

Longueur totale : 308mm        Longueur de la lame : 167mm Largeur de la lame : 20.7mm  Epaisseur de la lame : 4.4mm Tenon en T : L : 10mm, l : 8.3mm     Fourreau :205mm

ARME A FEU : Pistolets mitrailleurs Beretta modèle 1938 A  calibre 9mm Parabellum et PM Beretta modèle 1928-49

Baïonnette Modèle 1838 à verrou basculant

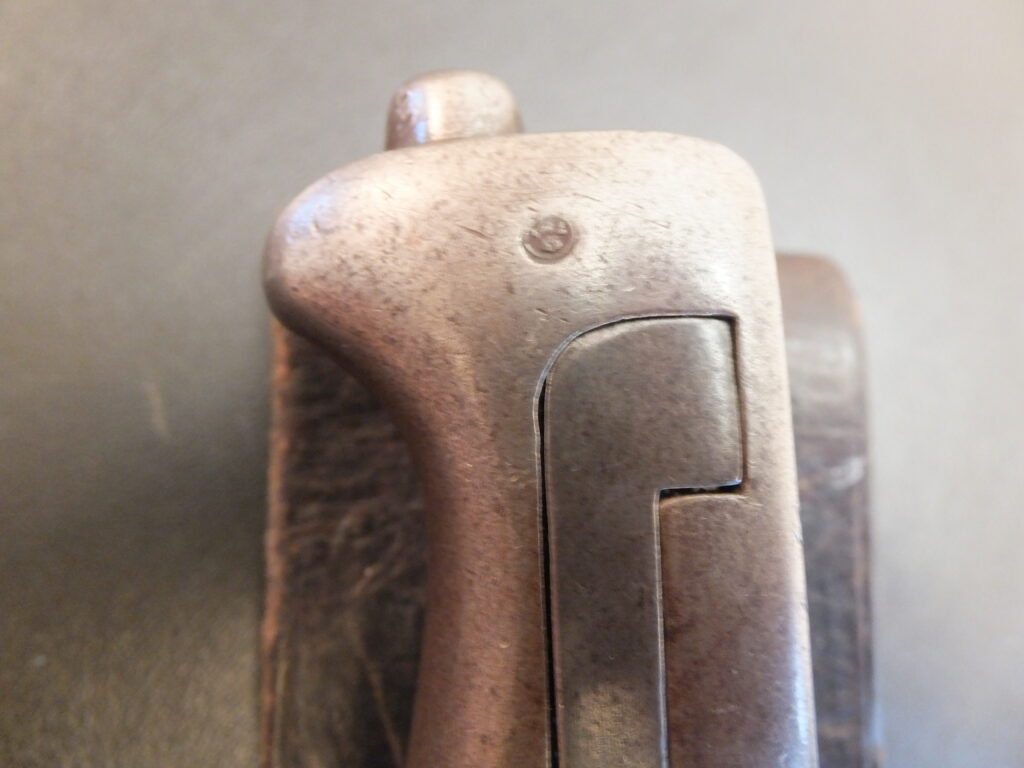

De conception générale semblable au modèle à verrou basculant, elle en diffère par le tenon de verrouillage en T pour PM Beretta et par la longueur de la lame très légèrement plus longue. La poignée présente un système de fixation particulier comportant côté droit un verrou basculant dont l’extrémité avant est striée et se terminant par un mince prolongement au pommeau. Le pommeau ne comporte pas de poussoir à droite et est donc entièrement lisse. Il montre un bec un peu plus marqué, car la poignée n’est pas rectiligne mais creusée juste avant le pommeau. Les plaquettes sont en bois lisse et tenues par 2 vis. La plaquette droite est entaillée ainsi que le dos de la soie pour recevoir le logement du verrou basculant. La croisière présente en son milieu un élargissement arrondi qui empiète sur les plaquettes. La partie antérieure de la poignée présente une gorge pour recevoir la lame lorsqu’elle est repliée. La lame est droite, à gouttière sur chaque face, elle se replie partiellement à l’intérieur d’une gorge ménagée dans la poignée alors que son extrémité vient se loger dans le bois du fusil.

Le fourreau est en acier de type standard

Baïonnette M 1938 à verrou basculant pour PM Beretta matricule 2430 poinçon PS (POLOTTI SCHERMA à Lummezzane (Brescia))

ABC 187, BI p307

DIMENSIONS :

Longueur totale : 308mm        Longueur de la lame : 198mm Largeur de la lame : 20.6mm  Epaisseur de la lame : 4.4mm

ARME A FEU :  Pistolets mitrailleurs Beretta modèle 1938 A et modèle 1928-49 calibre 9mm Parabellum
